C51单片机实行流水灯程序.doc

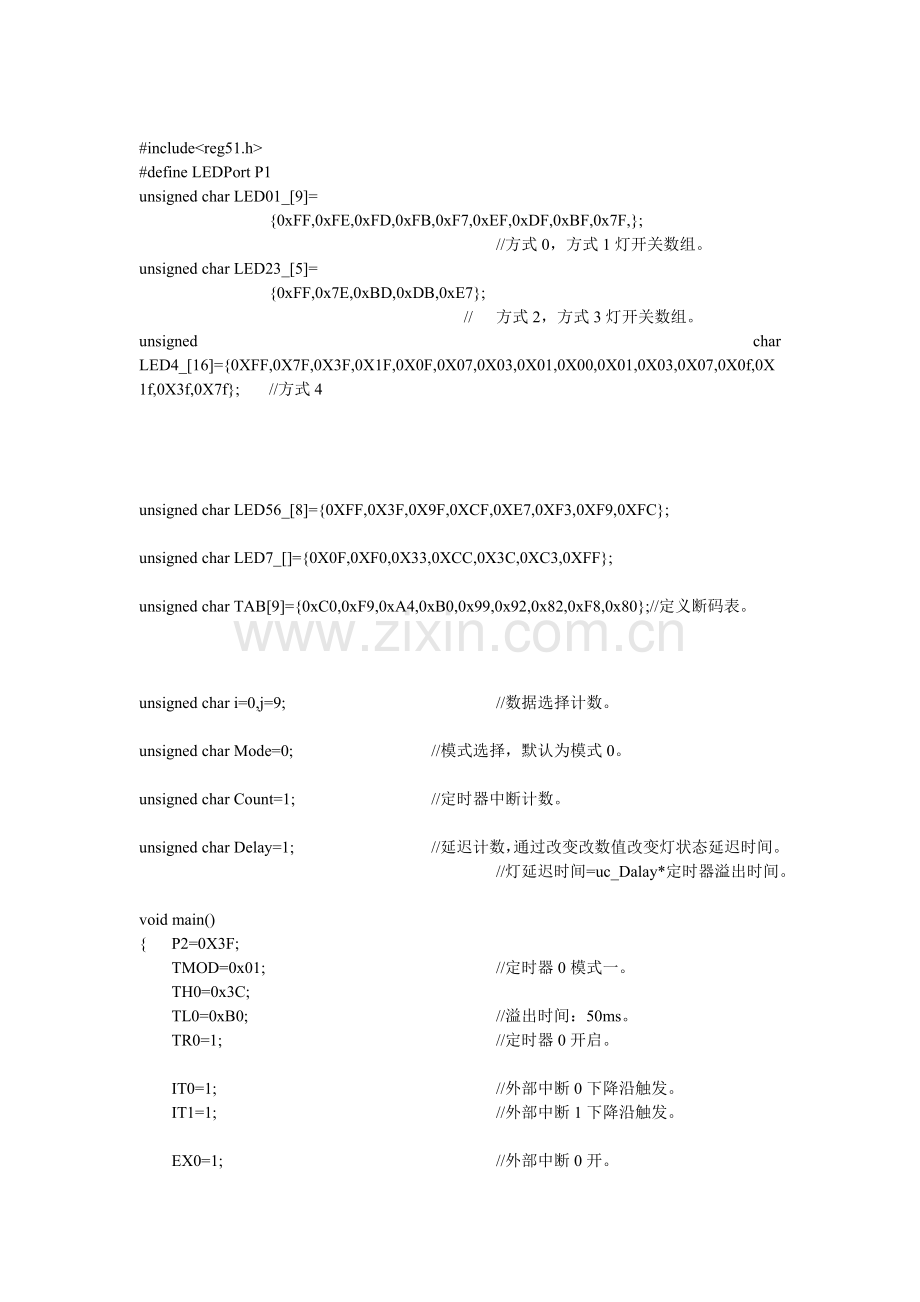

#include<reg51.h>
#define LEDPort P1
unsigned char LED01_[9]=
{0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,};
//方式0，方式1灯开关数组。
unsigned char LED23_[5]=
{0xFF,0x7E,0xBD,0xDB,0xE7};
// 方式2，方式3灯开关数组。
unsigned char LED4_[16]={0XFF,0X7F,0X3F,0X1F,0X0F,0X07,0X03,0X01,0X00,0X01,0X03,0X07,0X0f,0X1f,0X3f,0X7f}; //方式4

unsigned char LED56_[8]={0XFF,0X3F,0X9F,0XCF,0XE7,0XF3,0XF9,0XFC};

unsigned char LED7_[]={0X0F,0XF0,0X33,0XCC,0X3C,0XC3,0XFF};

unsigned char TAB[9]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80};//定义断码表。

unsigned char i=0,j=9; //数据选择计数。

unsigned char Mode=0; //模式选择，默认为模式0。

unsigned char Count=1; //定时器中断计数。

unsigned char Delay=1; //延迟计数，通过改变改数值改变灯状态延迟时间。
//灯延迟时间=uc_Dalay*定时器溢出时间。

void main()
{ P2=0X3F;
TMOD=0x01; //定时器0模式一。
TH0=0x3C;
TL0=0xB0; //溢出时间：50ms。
TR0=1; //定时器0开启。

IT0=1; //外部中断0下降沿触发。
IT1=1; //外部中断1下降沿触发。

EX0=1; //外部中断0开。

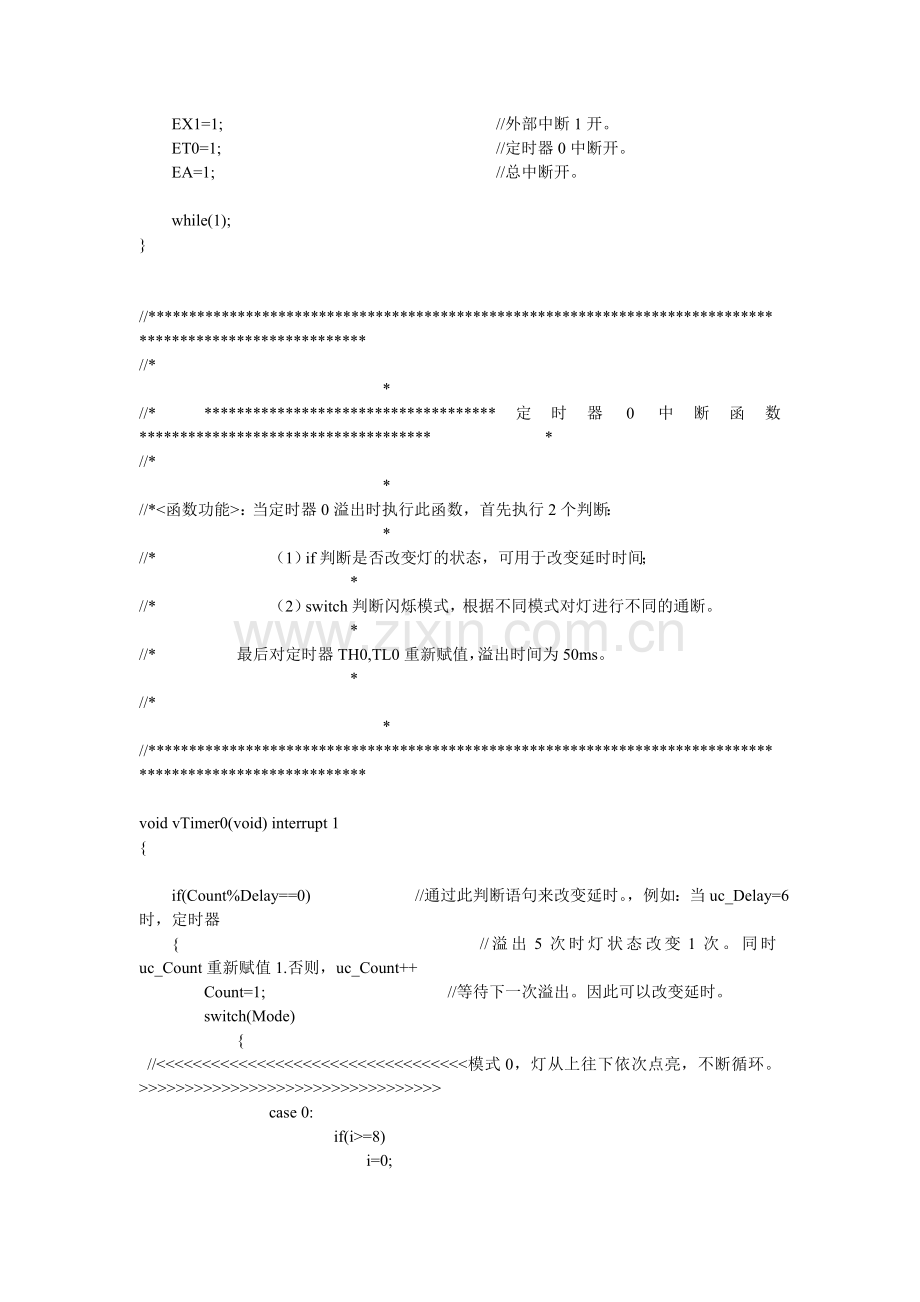

EX1=1; //外部中断1开。
ET0=1; //定时器0中断开。
EA=1; //总中断开。

while(1);
}

//*********************************************************************************************************
//* *
//* ************************************定时器0中断函数************************************ *
//* *
//*<函数功能>：当定时器0溢出时执行此函数，首先执行2个判断： *
//* （1）if判断是否改变灯的状态，可用于改变延时时间； *
//* （2）switch判断闪烁模式，根据不同模式对灯进行不同的通断。 *
//* 最后对定时器TH0,TL0重新赋值，溢出时间为50ms。 *
//* *
//*********************************************************************************************************

void vTimer0(void) interrupt 1
{

if(Count%Delay==0) //通过此判断语句来改变延时。，例如：当uc_Delay=6时，定时器
{ //溢出5次时灯状态改变1次。同时uc_Count重新赋值1.否则，uc_Count++
Count=1; //等待下一次溢出。因此可以改变延时。
switch(Mode)
{
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<模式0，灯从上往下依次点亮，不断循环。>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
case 0:
if(i>=8)
i=0;
else i++;
LEDPort=LED01_[i];
break;
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<模式1，灯从下往上依次点亮，不断循环。>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
case 1:
if(i<=0)
i=8;
else i--;

LEDPort=LED01_[i];
break;
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<模式2，灯从两边往中间依次点亮，不断循环。>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
case 2:
if(i>=4)
i=0;
else i++;

LEDPort=LED23_[i];
break;
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<模式3，灯从中间往两边依次点亮，不断循环。>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
case 3:
if(i<=0)
i=4;
else i--;

LEDPort=LED23_[i];
break;
case 4:
if(i<16)
i++;
else i=0;
LEDPort=LED4_[i];
break;

case 5:
if(i<7)
i=i+2;
else i=0;
LEDPort=LED56_[i];
break;

case 6:
if(i<7)
i++;
else i=0;
LEDPort=LED56_[i];
break;

case 7:
if(i>=7)
i=0;
else i++;
LEDPort=LED7_[i];
break;

//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<所有等以一定时间间隔同时闪烁。>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
case 8:
if(LEDPort==0xFF)
LEDPort=0x00;
else LEDPort=0xFF;
//<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<<其他>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
default:
break;
}
}
else Count++;

TH0=0x3C; //重新给定时器赋值。
TL0=0xB0; //定时时间：50ms。
}

//*********************************************************************************************************
//* *
//* ************************************外部中断0中断函数************************************ *
//* *
//* <函数功能>：当外部中断0产生下降沿信号时执行此函数，将闪灯模式从模式0到4循环切换。 *
//* *
//*********************************************************************************************************

void vModeChange(void) interrupt 0
{
if(Mode>7)
Mode=0;
else Mode++;
P2=TAB[Mode];
}

//*********************************************************************************************************
//* *
//* ************************************外部中断1中断函数************************************ *
//* *
//*<函数功能>：当外部中断1产生下降沿信号时执行此函数，将闪灯时间从50ms，250ms，500ms，750ms循环切换。 *
//* *
//*********************************************************************************************************

void vDelayChange(void) interrupt 2
{
if(Delay>=16)
Delay=1;
else Delay+=5;
}
