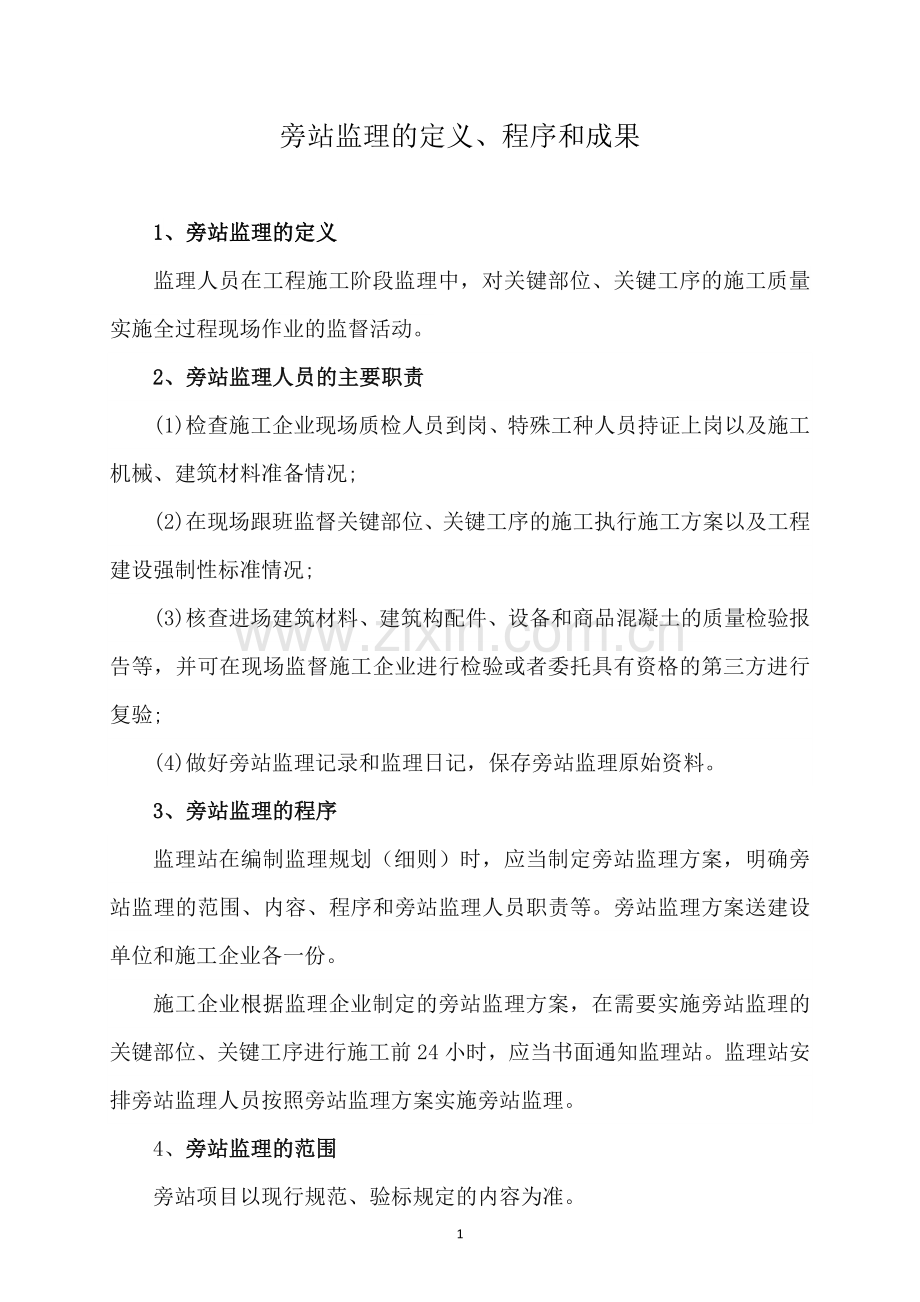

旁站监理的定义、程序和成果

1、旁站监理的定义
监理人员在工程施工阶段监理中，对关键部位、关键工序的施工质量实施全过程现场作业的监督活动。
2、旁站监理人员的主要职责
(1)检查施工企业现场质检人员到岗、特殊工种人员持证上岗以及施工机械、建筑材料准备情况;
(2)在现场跟班监督关键部位、关键工序的施工执行施工方案以及工程建设强制性标准情况;
(3)核查进场建筑材料、建筑构配件、设备和商品混凝土的质量检验报告等，并可在现场监督施工企业进行检验或者委托具有资格的第三方进行复验;
(4)做好旁站监理记录和监理日记，保存旁站监理原始资料。
3、旁站监理的程序
监理站在编制监理规划（细则）时，应当制定旁站监理方案，明确旁站监理的范围、内容、程序和旁站监理人员职责等。旁站监理方案送建设单位和施工企业各一份。
施工企业根据监理企业制定的旁站监理方案，在需要实施旁站监理的关键部位、关键工序进行施工前24小时，应当书面通知监理站。监理站安排旁站监理人员按照旁站监理方案实施旁站监理。
4、 旁站监理的范围
旁站项目以现行规范、验标规定的内容为准。
1）《房屋建筑工程施工旁站监理管理办法(试行)》规定的房屋建筑工程的关键部位、关键工序，在基础工程方面包括:土方回填，混凝土灌注桩浇筑，地下连续墙、土钉墙、后浇带及其他结构混凝土、防水混凝土浇筑，卷材防水层细部构造处理，钢结构安装;在主体结构工程方面包括:梁柱节点钢筋隐蔽过程，混凝土浇筑，预应力张拉，装配式结构安装，钢结构安装，网架结构安装，索膜安装。
2）《铁路建设工程监理规范》附录B铁路工程旁站监理部位：
B.0.1土石方及路基工程
路基：地基土换填、排水砂井、粉喷桩、CFG桩、塑料排水板的主要施工过程；过渡段填筑：重力式挡墙基坑地基承载力试验。
B.0.2混凝土和钢筋混凝土工程
混凝土工程：重要结构、重要部位混凝土灌筑。
预应力混凝土工程：施加预应力过程。
特殊情况下的混凝土工程：水下混凝土灌筑、高强混凝土配制。
B.0.3桥涵工桥
基础工程：扩大基础开挖、基底处理，钻孔桩水下混凝土的灌筑，打人桩施工工艺试验。
墩台工程：墩台身混凝土浇筑。
梁部工程：现场预制梁的混凝土浇筑及预应力施加。
B.0.4隧道工程
围岩类别判定，初期支护。
锚杆抗拔试验；特殊设计地段混凝土浇筑及拱部超挖回填。
隧道防排水设施施工。
B.0.5轨道工程
整体道床混凝土浇筑。
B.0.6给排水工程
水源工程：供水管井的成井工艺；大口井、结合井、辐射井和集水井混凝土封底。
管道工程：虹吸管道水压(气压)试验。
机械设备安装：真空泵、锅炉等压力容器的运行试验。
贮、配水设备：注水试验。
污水处理工程和设备安装：注水试验；成套设备的调试工作。
B.0.7电力工程
变、配电所：变压器各项电气试验；图线、绝缘子、穿墙套管试验；试运行。
架空电力线路：交接试验；送电试运行。
电缆线路：交接试验；通电试运行。
室内、外配线：验收试验(测量绝缘电阻、耐压试验)；送电试运行。
室内、外照明：验收试验；送电试运行。
车间动力：耐压试验；起吊、走行试验。
接地装置：测量接地电阻。
B.0.8电力牵引供电工程
牵引变电所、开闭所、分区所、自耦变压器所、电力调度所：对超过有效试验期的设备的重新试验：牵引变电所电气设备交接试验。
接触网：冷滑试验；动态参数试验；开通试验。
B.0.9通信工程
光缆接续、测试；电缆的接续、测试；通信设备的测试和开通。
B.0.10信号工程
电缆接续；联锁试验。
B.0.11既有线龙口拨接
3）公司《质量管理制度》关于铁路工程的旁站监理内容见下表：
铁路工程旁站监理内容
专业工程 名称
旁站监理内容（关键部位或关键工序）
混凝土及
砌体
大体积混凝土、水下混凝土和重要结构混凝土浇筑，预应力张拉、预应力孔道压浆
路 基
路基填筑试验段，重力式挡土墙明挖基坑动力触探试验（击数），加筋土挡墙拉筋土工格栅筋材铺设，预应力锚索张拉
桥 涵
钻（挖）孔桩混凝土浇筑，预应力混凝土连续梁（刚构）梁段混凝土浇筑及合龙段混凝土施工、悬臂拼装相邻预制梁段混凝土浇筑、顶推法制架梁落梁，预制混凝土梁监造（每片混凝土浇筑、预应力施加、孔道压浆）
隧 道
隧道超挖回填，喷射混凝土衬砌超挖回填及边墙基底处理，底板及仰拱混凝土施工，明洞边墙混凝土施工
站 场
重要结构地基与基础、建筑设备安装
给水
排水
供水管井井孔采用含水层钻进，大口井、结合井、辐射井井底反滤层填筑，管沟开挖超挖补填，整体式钢丝网水泥水柜水泥砂浆及混凝土浇筑，钢筋混凝土水柜、水池刚性多层结构防水层
房屋
建筑
（建设部）
基础工程：土方回填，混凝土灌注桩浇筑，地下连续墙、土钉墙、后浇带及其他结构混凝土、防水混凝土浇筑，卷材防水层细部构造处理，钢结构安装；主体结构：梁柱节点钢筋隐蔽，混凝土浇筑，预应力张拉，装配式结构安装，钢结构安装，网架结构安装，索模安装
通 信
光缆敷设、布放的关键部位，光缆管道敷设的关键部位，通信管道铺管的关键部位，光缆接续及引入，光缆单盘测试，光纤“成端接头”连接，光通信传输设备调测，列车无线调度设备系统功能试验
信 号
电缆地下接续和电缆敷设的关键部位，电（光）缆引入箱盒成端处密封处理，车站联锁（含驼峰信号联锁）综合试验，区间自动闭塞综合试验，驼峰车辆减速器、测重、测速、测长设备综合试验，道口报警设备综合试验，调度集中（CTC）、铁路运输调度指挥管理信息系统（DMIS）及其信号微机监测系统的综合试验
电 力
承受动力作用的断路器基础混凝土浇注，电力变压器器身检查，变、配电所综合自动化系统的系统软件和应用软件安装、系统调试，变、配电所受电启动及送电开通，导线与接续管钳压连接，导线、避雷线爆炸压接，重点地段及长大档距导线架设，远动装置设备安装，远动系统调试
电 力
牵 引
接触网杆基础施工，接触网支柱、锚板埋设，电力及控制电缆头制作及与设备对接连线，实测检查开关引线，接地极安装
5、旁站监理记录
1）旁站监理记录是监理人员在对工程的关键部位、关键工序进行施工过程进行旁站监督后填写的记录。
2）旁站记录的内容应包括：旁站监理的具体部位；旁站部位的主要内容、施工机械设备、材料、人员和完成的工程主要内容；监理人员检查旁站部位发现的问题及处理情况，包括施工单位质检人员到岗情况、特殊工种人员持证情况以及施工机械、设备、材料准备及施工是否按照（专项）施工方案及工程建设强制性标准执行等情况。
6、旁站监理的监督检查
建设行政主管部门对旁站监理进行监督检查。
1）对于不实施旁站监理的监理企业和有关监理人员要进行通报，责令整改，并作为不良记录载入该企业和有关人员的信用档案；情节严重的，在资质年检时应定为不合格，并按照下一个资质等级重新核定其资质等级；
2）对于不实施旁站监理而发生工程质量事故的，除依法对有关责任单位进行处罚外，还要依法追究监理企业和有关监理人员的相应责任。
7、旁站监理记录的格式
钻孔桩砼灌注旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）
晴间多云，5-10℃
旁站监理部位或工序
#墩（台）钻孔桩水下砼灌注
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
8时30分
旁站监理结束时间
XXXX年X月XX日
11 时05分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、砼拌制及运输：由 拌合站拌制，砼罐车运输，砼强度等级： ；
3、钢筋笼原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
4、本桩采用（循环转、冲击钻、旋挖钻）成孔，灌注前沉渣厚度 cm；导管底距孔底高度 cm；泥浆指标：比重 ，粘度 s，含沙率 %。
5、灌注中导管埋入砼中的深度（是、否）符合要求，灌注过程中（有、无）坍孔；钢筋孔（是、否）上浮，（有、无）导管拔出砼面、管内堵管、机械故障、操作失误、断电等造成断桩；砼（是、否）连续浇灌，最大间隔时间为 分钟。
6、本桩设计砼数量为 m3，实际灌注砼 m3；桩底标高或高程（设计/实测） m，
桩顶标高或高程（设计/实测） m；砼灌注封底时间 ，砼灌注结束时间 。
7、 施工机械设备、安全情况：正常、不正常。
8、 其它：
监理情况：
1、 特种作业人员（是、否）持证上岗；
2、 砼入模温度 ；砼坍落度 ；含气量 %； 制作砼试块 组；其中见证砼试块制作 组，编号： ；
3、 其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日

承台砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#墩（台）承台砼浇筑
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、模板及支架安装：模板强度、刚度（是、否）符合设计方案，模板安装稳固牢靠、接缝严密；
3、桩头清理（是、否）干净，桩头锚入承台高度 m；（是、否）符合设计或规范要求。
4、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；桩基钢筋锚入承台的长度 m。
5、砼拌制及运输：由 拌合站拌制，砼罐车运输，砼强度等级： ；采用汽车泵（或吊车+吊斗）入模。
6、综合接地：（是、否）符合设计或规范要求；
7、砼浇筑（是、否）连续浇筑，最大间隔时间 分钟；（是、否）大体积砼，安装砼冷却循环水管路。
8、施工机械设备、安全情况：正常、不正常。
9、其它：地下水情况、降水措施等。
监理情况：
4、 特种作业人员（是、否）持证上岗；
5、 设计砼数量为 m3，实际浇筑砼 m3；砼入模温度 ；砼坍落度 ；含气量 %； 制作砼试块 组；其中见证砼试块制作 组，编号： ；
6、 其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
墩台身砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）
晴间多云，5-10℃
旁站监理部位或工序
#墩（台）身砼浇筑
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、模板及支架安装：模板强度、刚度（是、否）符合设计方案，模板安装稳固牢靠、接缝严密；
3、墩台身（是、否 ）分段施工，施工缝留置位置（是、否）符合设计和施工方案的要求；施工缝（是、否）凿毛并清理干净。
4、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
5、砼拌制及运输：由 拌合站拌制，砼罐车运输，砼强度等级： ；采用汽车泵（或吊车+吊斗）入模。
6、综合接地：（是、否）符合设计或规范要求；
7、砼浇筑（是、否）连续浇筑，最大间隔时间 分钟；（是、否）大体积砼，安装砼冷却循环水管路。
8、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、墩（台）身砼设计总数量为 m3，实际浇筑砼 m3；砼入模温度 ；砼坍落度 ；含气量 %； 制作砼试块 组，其中标养试块 组、同条件养护试件 组；见证砼试块制作 组，编号： 。
3、墩（台）身不同环境砼分面界自承台顶面高度设计为 m，实际浇筑高度为 m；该分界限高度下设计砼强度等级 ，数量 m3；实际浇筑 m3；其上设计砼强度等级 ，数量 m3。
4、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
墩台垫石砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）
晴间多云，5-10℃
旁站监理部位或工序
#墩（台）垫石砼浇筑
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、模板及支架安装：模板强度、刚度（是、否）符合设计方案，模板安装稳固牢靠、接缝严密；
3、砼接触面（是、否）凿毛并清理干净。
4、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
5、砼拌制及运输：由 拌合站拌制，砼罐车运输，砼强度等级： ；采用汽车泵（或吊车+吊斗）入模。
6、综合接地：（是、否）符合设计或规范要求；预留支座螺栓孔或预埋件（是、否）设计符合要求。
7、砼浇筑（是、否）连续浇筑，最大间隔时间 分钟。
8、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、砼设计数量为 m3，实际浇筑砼 m3；砼入模温度 ；砼坍落度 ；含气量 %； 制作砼试块 组，其中标养试块 组、同条件养护试件 组；见证砼试块制作 组，编号： 。
3、垫石顶面标高或高程（设计/实际） m，允许偏差符合验标要求。
4、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
连续梁砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#连续梁 节段砼浇筑
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、模板及支架安装：模板材质及安装（是、否）符合工艺设计方案，模板安装（是、否）稳固牢靠、接缝严密；与砼的接触面（是、否）凿毛并清理干净。
4、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
5、预留孔道：位置及线型（是、否）满足设计及规范要求。
6、砼拌制及运输：由 拌合站拌制，砼罐车运输，砼强度等级： ；采用汽车泵（或吊车+吊斗）入模。
7、砼浇筑（是、否）连续浇筑，最大间隔时间 分钟。
8、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、砼设计数量为 m3，实际浇筑砼 m3；砼入模温度 ；砼坍落度 ；含气量 %；相邻的已硬化桶介质表面温度测试为
℃，温差满足要求。制作砼试块 组，其中标养试块 组、同条件养护试件 组；见证砼试块制作 组，编号： 。
3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
连续梁纵向张拉旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#连续梁 节段纵向
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 作业人员： 人；
2、主要张拉设备： 型张拉千斤顶 台，编号： 。
仪表： 级精度压力表（ ～ MPa） 块，编号： 。
3、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、设计张拉力： ；设计伸长值：
张拉情况记录如下：
钢束编号
张拉力
（kN）(%)
油表读数（MPa）
实际伸长值
（mm）
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）

3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
连续梁横向张拉旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#连续梁 节段横向张拉
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 作业人员： 人；
2、主要张拉设备： 型张拉千斤顶 台，编号： 。
仪表： 级精度压力表（ ～ MPa） 块，编号： 。
3、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、设计张拉力： ；设计伸长值：
张拉情况记录如下：
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）

3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
连续梁竖向张拉旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称
XXX特大桥
气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#连续梁 节段竖向张拉
工程地点（或里程）
DKXX+XXX
旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 作业人员： ；
2、主要张拉设备： 型张拉千斤顶 台，编号： 。
仪表： 级精度压力表（ ～ MPa） 块，编号： 。
3、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、设计张拉力： ；设计伸长值：
张拉情况记录如下：
钢束编号
张拉力
（kN）(%)
油表读数（MPa）
实际伸长值
（mm）
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）

3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
预制梁砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单位工程名称

气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#预制梁砼浇筑
工程地点（或里程）

旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质检员： ， 试验员： ；
2、模板及支架安装：模板材质及安装（是、否）符合工艺设计要求，模板安装（是、否）稳固牢靠、接缝严密。
4、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
5、预留孔道：孔道位置及线型（是、否）满足设计及规范要求。
6、综合接地及预埋（是、否）满足设计及规范要求。
7、砼拌制及运输：由 拌合站拌制，砼罐车或砼输送泵运输，砼强度等级： ；采用吊车+吊斗或布料机入模。砼浇筑（是、否）连续浇筑，最大间隔时间 分钟。
8、施工机械设备、安全情况：正常、不正常。
9、其它：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、砼设计数量为 m3，实际浇筑砼 m3；砼入模温度 ；砼坍落度 ；含气量 %；
制作砼试块 组，其中标养强度试块 组、同条件养护强度试件 组；标养弹性模量试件
组，同样弹性模量试件 组。见证砼试块制作 组，编号： 。
3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
预制梁纵向张拉旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单 位 工 程 名 称

气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#预制梁纵向张拉
工程地点（或里程）

旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质检员： ， 作业人员： ；
2、主要张拉设备： 型张拉千斤顶 台，编号： 。
仪表： 级精度压力表（ ～ MPa） 块，编号： 。
3、施工机械设备、安全情况：正常、不正常。
9、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、设计张拉力： ；设计伸长值： ；张拉情况记录如下：
钢束编号
张拉力
（kN）(%)
油表读数（MPa）
实际伸长值
（mm）
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）

大里程
20%张拉力

大里程
20%张拉力

小里程
100%张拉力

小里程
100%张拉力

大里程
20%张拉力

大里程
20%张拉力

小里程
100%张拉力

小里程
100%张拉力

大里程
20%张拉力

大里程
20%张拉力

小里程
100%张拉力

小里程
100%张拉力

大里程
20%张拉力

大里程
20%张拉力

小里程
100%张拉力

小里程
100%张拉力

3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
预制梁横向张拉旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单位工程名称

气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#预制梁 横向张拉
工程地点（或里程）

旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质检员： ，作业人员： 人；
2、主要张拉设备： 型张拉千斤顶 台，编号： 。
仪表： 级精度压力表（ ～ MPa） 块，编号： 。
3、施工机械设备、安全情况：正常、不正常。
4、其它情况：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、设计张拉力： ；设计伸长值： 。张拉情况记录如下：
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）
钢束编号
张拉力（kN）(%)
油表读数（MPa）
实际伸长值
（mm）

3、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
梁体预应力管道压浆旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单位工程名称

气候（阴晴风雨雪
及气温）

旁站监理部位或工序
#预制梁预应力管道压浆
工程地点（或里程）

旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质检员： ， 试验员： ；
2、施工机械设备、安全情况：正常、不正常。
3、 型压浆机， 台；
4、 型真空泵， 台；
5、配合比：水泥：灌浆剂：水= ，水胶比：
6、其它：
监理情况：
1、真空度（Mpa）：
2、水泥流动度（S）
3、灌浆压力： ～ Mpa，持压时间 min
4、制作强度试件 组，编号：
5、注浆时梁体温度： ℃，环境温度 ℃，浆体温度 ℃。
6、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日

框架桥涵砼浇筑旁站监理记录表（TB2）
工程项目名称： XX铁路工程 施工合同段： X标 施工单位XXXX 编号：
单位工程名称

气候（阴晴风雨雪
及气温）

旁站监理部位或工序
框架桥（涵）涵身及顶板砼浇筑
工程地点（或里程）

旁站监理开始时间
XXXX年X月XX日
时 分
旁站监理结束时间
XXXX年X月XX日
时 分
施工情况：
1、技术员： ， 质（安）检员： ， 试验员： ；
2、模板及支架安装：模板材质及安装（是、否）符合工艺设计要求，模板安装（是、否）稳固牢靠、接缝严密；与砼的接触面（是、否）凿毛并清理干净；
3、钢筋原材料、加工、连接和安装，垫块质量及安装（是、否）符合设计及规范要求；
4、砼拌制及运输：由 拌合站拌制，砼罐车或砼输送泵运输，砼强度等级： ；采用吊车+吊斗或汽车泵输送砼入模。砼浇筑（是、否）连续浇筑，最大间隔时间 分钟。
5、施工机械设备、安全情况：正常、不正常。
6、其它：
监理情况：
1、特种作业人员（是、否）持证上岗；
2、砼设计数量为 m3，实际浇筑砼 m3；砼入模温度 ，相邻已硬化砼或岩土介质表面温度测试为 ℃，温差满足要求；砼坍落度 ；含气量 %；
3、制作砼试件 组，其中标养强度试块 组、同条件养护强度试件 组；见证砼试块制作 组，编号： 。
4、其它情况：
发现问题及处理意见： /
备 注：

旁站监理人员（签字）： X X X
日 期：xxxx 年x 月x 日
预制管桩旁站监理记录表（TB2）
工程项目名称： XX铁
