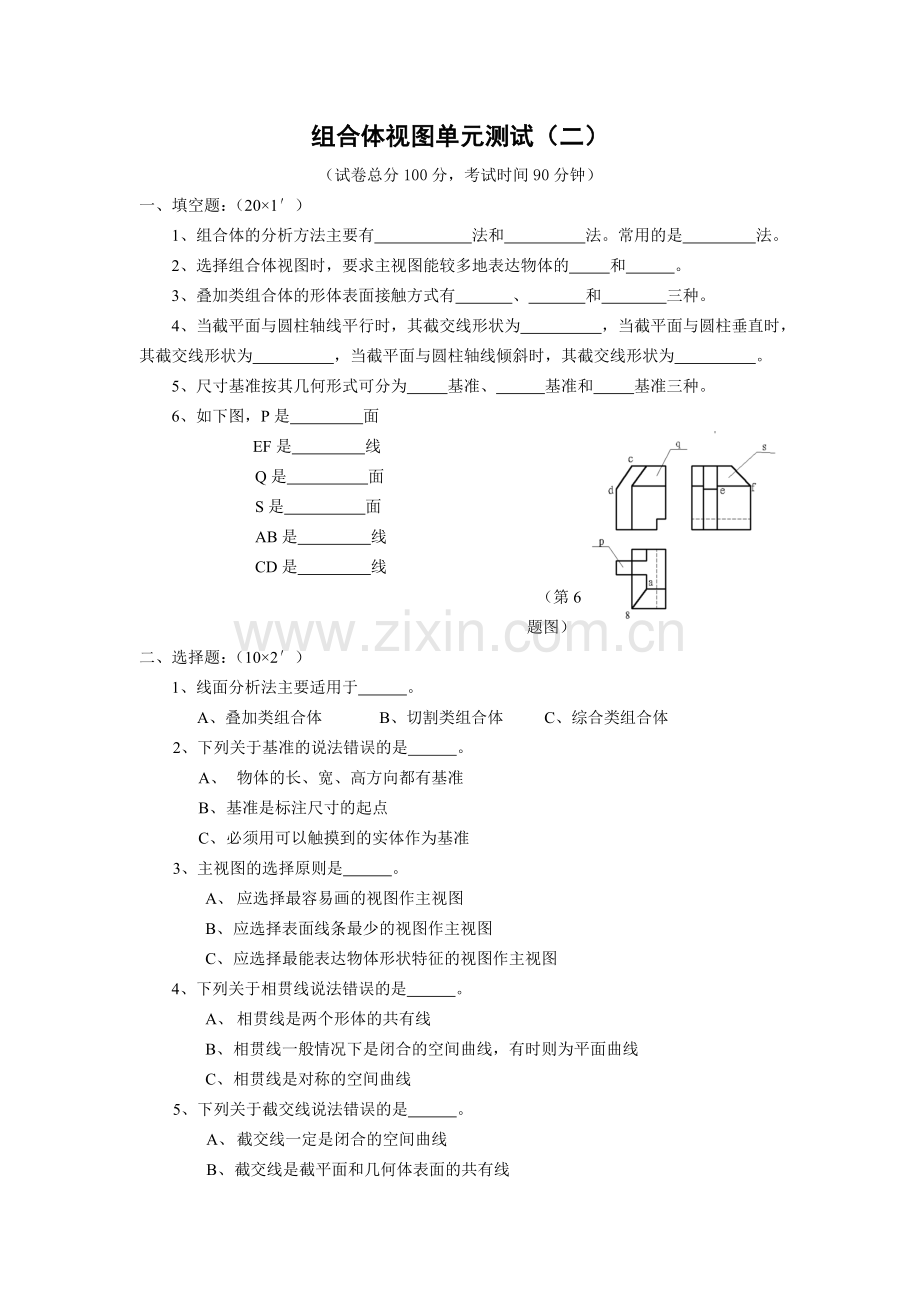

组合体视图单元测试（二）
（试卷总分100分，考试时间90分钟）
一、填空题：（20×1′）
1、组合体的分析方法主要有 法和 法。常用的是 法。
2、选择组合体视图时，要求主视图能较多地表达物体的 和 。
3、叠加类组合体的形体表面接触方式有 、 和 三种。
4、当截平面与圆柱轴线平行时，其截交线形状为 ，当截平面与圆柱垂直时，其截交线形状为 ，当截平面与圆柱轴线倾斜时，其截交线形状为 。
5、尺寸基准按其几何形式可分为 基准、 基准和 基准三种。
6、如下图，P是 面
EF是 线
Q是 面
S是 面
AB是 线
CD是 线
（第6题图）

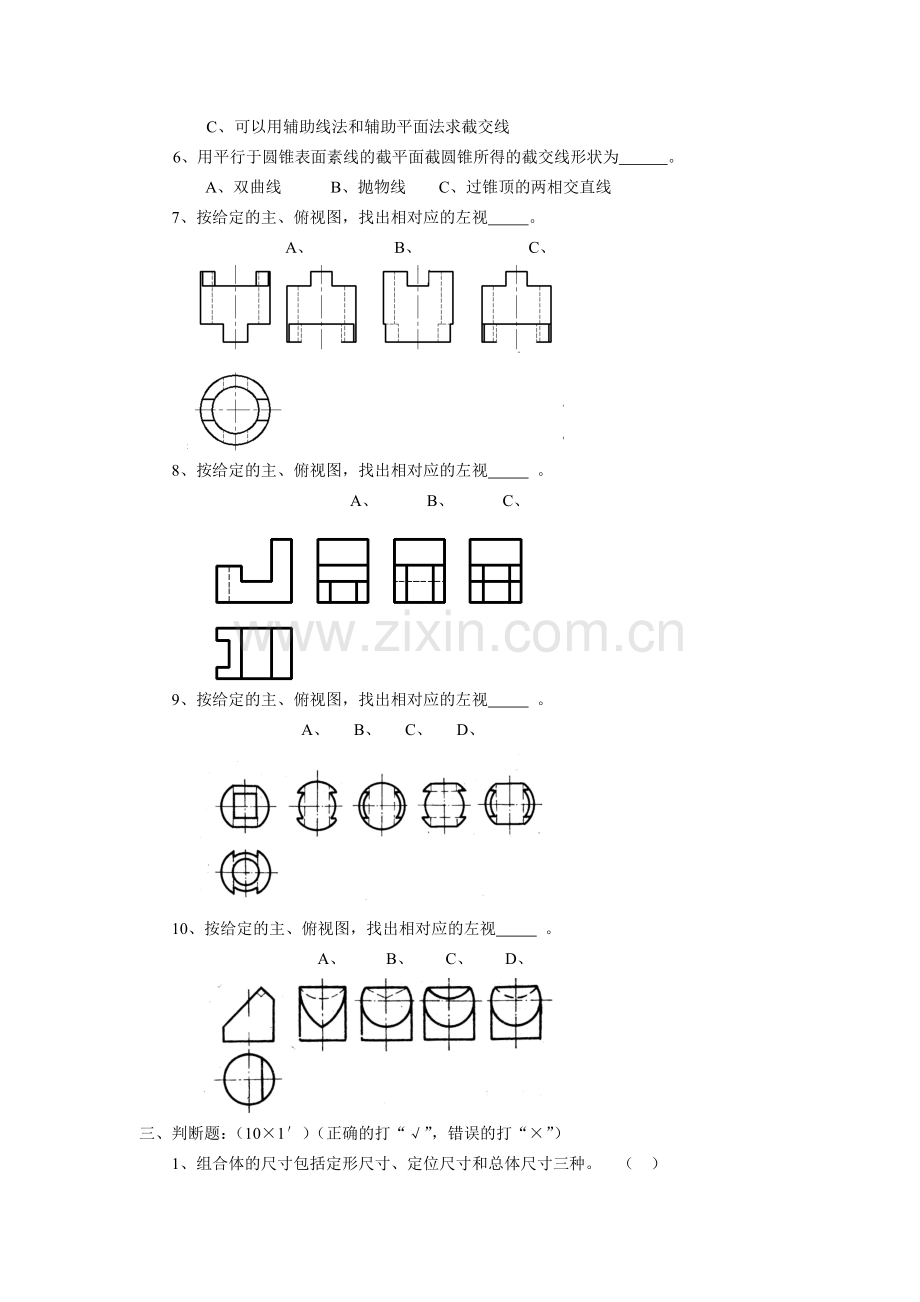

二、选择题：（10×2′）
1、线面分析法主要适用于 。
A、叠加类组合体 B、切割类组合体 C、综合类组合体
2、下列关于基准的说法错误的是 。
A、 物体的长、宽、高方向都有基准
B、 基准是标注尺寸的起点
C、 必须用可以触摸到的实体作为基准
3、主视图的选择原则是 。
A、 应选择最容易画的视图作主视图
B、 应选择表面线条最少的视图作主视图
C、 应选择最能表达物体形状特征的视图作主视图
4、下列关于相贯线说法错误的是 。
A、 相贯线是两个形体的共有线
B、 相贯线一般情况下是闭合的空间曲线，有时则为平面曲线
C、 相贯线是对称的空间曲线
5、下列关于截交线说法错误的是 。
A、 截交线一定是闭合的空间曲线
B、 截交线是截平面和几何体表面的共有线
C、 可以用辅助线法和辅助平面法求截交线
6、用平行于圆锥表面素线的截平面截圆锥所得的截交线形状为 。
A、双曲线 B、抛物线 C、过锥顶的两相交直线
7、按给定的主、俯视图，找出相对应的左视 。
A、 B、 C、

8、按给定的主、俯视图，找出相对应的左视 。
A、 B、 C、

9、按给定的主、俯视图，找出相对应的左视 。
A、 B、 C、 D、

10、按给定的主、俯视图，找出相对应的左视 。
A、 B、 C、 D、

三、判断题：（10×1′）（正确的打“√”，错误的打“×”）
1、组合体的尺寸包括定形尺寸、定位尺寸和总体尺寸三种。 （ ）
2、当截平面与圆球轴线成45度时，所得截交线为椭圆。 （ ）
3、视图中的一个封闭线框只能是一个平面的投影。 （ ）
4、用平行于圆锥轴线的截平面截切圆锥时，截交线形状为三角形。（ ）
5、相贯线一定是一条封闭的空间曲线。 （ ）
6、在不致引起误解的情况下，相贯线可有用模糊画法。 （ ）
7、组合体视图至少需要三个。 （ ）
8、相贯线的简化画法的国家标准是1993年发布的。 （ ）
9、常见的组合体大多是切割类的。 （ ）
10、对称结构的尺寸，一般应对称标注。 （ ）
四、根据两面视图，补画第三视图。（2×10′）
1、 2、

（第1题图） （第2题图）
五、补全三视图中的缺线。（3×10′）
1、 2、

（第1题图） （第2题图）
3、

（第3题图）
