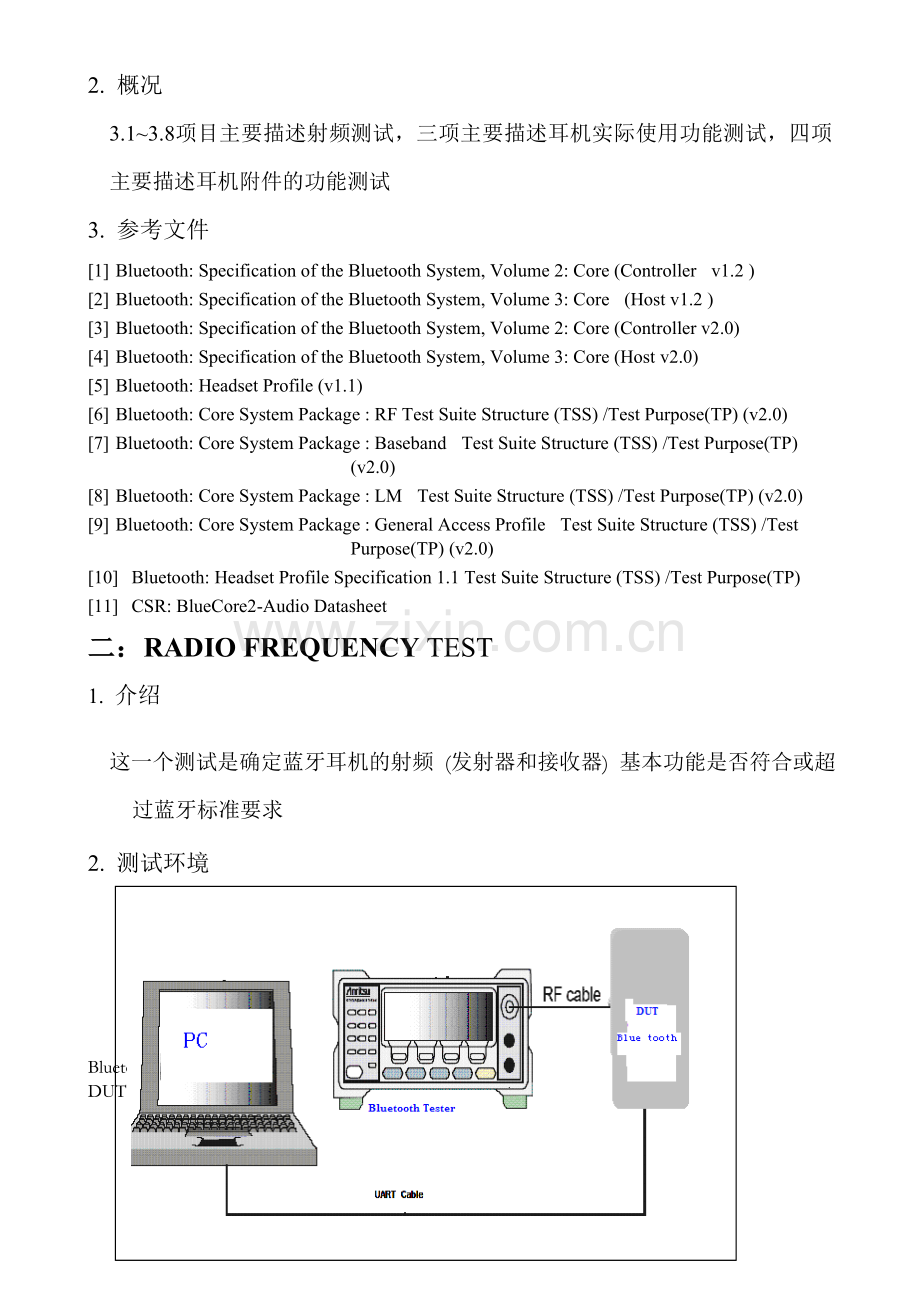

一：介绍 1. 范围 2. 概况 3. 参考文件二：RADIO FREQUENCY 测试 1. 介绍 2. 测试环境 3. 测试项目 3.1 Output power 3.2 Power Control 3.3 Initial Carrier Frequency 3.4 Carrier Frequency Drift 3.5 Modulation Characteristic 3.6 Single Slot Sensitivity 3.7 Multi Slots Sensitivity 3.8 Maximum Input Level 三：蓝牙耳机功能测试 1. 耗电量 2. 充电、充电连接、显示 3. 频率调整 4. 配对 5. 音频连接 6. 仿真音频 7. 兼容性 8. 通话距离 9. 外观结构四：附件功能测试 1. 火牛高压 2. 火牛输出电压 3. SPK功能 4. MIC功能五：运行条件一：介绍 1. 范围此文件概括说明所有蓝牙产品的初步测试计划 2. 概况 3.1~3.8项目主要描述射频测试，三项主要描述耳机实际使用功能测试，四项主要描述耳机附件的功能测试 3. 参考文件 [1] Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v1.2 ) [2] Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v1.2 ) [3] Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v2.0) [4] Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v2.0) [5] Bluetooth: Headset Profile (v1.1) [6] Bluetooth: Core System Package : RF Test Suite Structure (TSS) /Test Purpose(TP) (v2.0) [7] Bluetooth: Core System Package : Baseband Test Suite Structure (TSS) /Test Purpose(TP) (v2.0) [8] Bluetooth: Core System Package : LM Test Suite Structure (TSS) /Test Purpose(TP) (v2.0) [9] Bluetooth: Core System Package : General Access Profile Test Suite Structure (TSS) /Test Purpose(TP) (v2.0) [10] Bluetooth: Headset Profile Specification 1.1 Test Suite Structure (TSS) /Test Purpose(TP) [11] CSR: BlueCore2-Audio Datasheet 二：RADIO FREQUENCY TEST 1. 介绍这一个测试是确定蓝牙耳机的射频 (发射器和接收器) 基本功能是否符合或超过蓝牙标准要求 2. 测试环境 Bluetooth Tester-- Anritsu MT8852A/MT8852B or other DUT(Device Under Test)- Linnking Bluetooth 3. 测试项目 3.1 Output power DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 MT8850A 传输一个标准的数据包(DH5 ， DH1，DH3 或Longest )给DUT. 此 DUT 环向后将数据传送给 Bluetooth tester ,MT8850A 测量其功率. 这一个测试在跳时运行，而且测试被重复。直到每个数据包在每个频率点上都被测试. Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Number of packets 10 4 Test type Loop back 5 Packet type Longest 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter( class 1) 1 Test average max < 4 dBm 2 Test average min > -6 dBm 3 Test peak power < 23 dBm 4 Average Power 0 ± 3dBm 3.2 Power Control DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Number of packets 14 4 Test type Loop back 5 Packet type DH1 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Max Power Step <= 8.00 dB 2 Min Power Step >= 2.00 dB 3.3 Initial Carrier Frequency DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Number of packets 10 4 Test type Loop back 5 Packet type DH1 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Low < +/- 75 KHz 2 Med 3 High 3.4 Carrier Frequency Drift DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Number of packets 10 4 Test type Loop back 5 Packet type Longest 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Carrier Frequency Drift Drift rate (/ 50us) Drift (DH1) Drift (DH3) Drift (DH5) < +/- 20 KHz 2 Average Drift Drift (DH1) Drift (DH3) Drift (DH5) +/- 25 KHz +/- 40 KHz +/- 40 KHz 3.5 Modulation Characteristic DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Number of packets 20 4 Test type Loop back 5 Packet type Longest 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 f1 avg. 140 <= x <= 175 kHz 2 f2 max. >= 115 kHz 3 f2 avg. / f1avg. >= 0.8 kHz 3.6 Single Slot Sensitivity DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Packets Sent 7408 2 Input signal intensity < -70 dBm 3 Hopping Off 4 Dirty transmitter On 5 Dirty parameters table Edit 6 Test type Loop back 7 Channel frequency DUT TX DUT RX LOW 2402 MHz 2480 MHz MIDUM 2441 MHz 2441 MHz HIGH 2480 MHz 2402 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Single Sensitivity (@ -70dBm) BER <= 0.1% 2 FER < 100% 3.7 Multi Slots Sensitivity DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Packets Sent 590 2 Input signal intensity < -70 dBm 3 Hopping Off 4 Dirty transmitter On 5 Dirty parameters table Edit 6 Test type Loop back 7 Channel frequency DUT TX DUT RX LOW 2402 MHz 2480 MHz MIDUM 2441 MHz 2441 MHz HIGH 2480 MHz 2402 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Multi Sensitivity (@ -70dBm) BER <= 0.1% 2 FER < 100% 3.8 Maximum Input Power DUT 初始设置: § DUT用loop back测试模式 § 使用跳频测试程序及标准 Item Definition Description Parameter 1 Hopping On 2 Hopping test mode Defined on Low, Medium and High 3 Packets Sent 7408 4 Test type Loop back 5 Packet type Longest 6 Channel frequency Low= 2402 MHz Medium= 2441 MHz High= 2480 MHz 测试指标： Item Definition Description Bluetooth Parameter 1 Maximum Input Power (@-20dBm) BER <= 0.1% 2 FER < 100% 三：蓝牙耳机功能测试 1.耗电量(POWER TEST) 测试程序及标准 Item Definition Description Parameter 1 DC IN On 测试指标： Item Definition Description Bluetooth Parameter 1 Standby current In average 2 Pairing current In average 3 Talk current In average 4 OFF current In average 5 OFF voltage In average 6 Low battery In average 2.充电、充电连接、显示 (Charge Indication test) 测试程序及标准 Item Definition Description Parameter 1 DC IN On 测试指标： Item Definition Description Bluetooth Parameter 1 Fast Charge In average 2 Trickle Charge In average 3.频率调整(Turning crystal) 3.1 使用3386记数器和LINNKING测试软件。 3.2 测试软件自动调整基准频率。测试程序及标准 Item Definition Description Parameter 1 DC IN On 测试指标： Item Definition Description Bluetooth Parameter 1 frequency 2440.995~2441.005MHZ 4.配对(PAIR) 4.1 使用usb dongle、PC和每一台产品配对测试，确认产品配对功能正常。 4.2使用不同的手机实际和产品配对测试。 5.音频连接（Audio connect） 5.1 使用usb dongle、PC和每一台产品配对测试，确认产品连接功能正常。 5.2使用不同的手机实际和产品连接测试。 6.仿真音频 (Echo +Acoustic test) 6.1 使用标准音频源和KENWOOD音频测试仪，仿真嘴、仿真耳。测试程序及标准 Item Definition Description Parameter 1 DUT Speaker 1kHz 3kHz 300Hz -13dBm DUT Mic 1kHz 3kHz 300Hz -55dBm echo test 1kHz -13 dBm 测试指标： Item Definition Description Parameter 1 DUT Speaker 1kHz 3kHz 300Hz -11+/-3 dBm -22+/-3 dBm -27+/-3 dBm DUT Speaker Distortion 1kHz x<5% DUT Mic 1kHz 3kHz 300Hz -15+/-3 dBm -22+/-3 dBm -34+/-4 dBm DUT Mic Distortion 1kHz x<5% echo test -28+/-3 dBm 7. 兼容性(compatibility) 7.1 使用usb dongle、PC和每一台产品工作测试，确认产品所有功能正常。 7.2 使用不同的手机实际和产品工作测试。 8. 通话距离（Talk space）使用不同的手机按照测试规范进行室内和野外距离测试。 9. 外观结构（ID and MD test）按照外观结果检查标准检查。四：附件功能测试 1.火牛高压(Adaptor Hi-Pot test) 用于检测来料火牛的抗高压性能，根据不同国家的标准不同设置高压和时间等参数。如：Voltage : 4500V(besides "US" model) Current : 5MA Time : 2s 2.火牛输出电压(Adaptor Voltage) 检测火牛的输出是否正常，输出是否可以按照规定承受负载。 3. SPK功能(SPK TEST) 测试程序及标准 Item Definition Description Parameter 1 DUT Speaker 1kHz 3kHz 300Hz -13dBm 测试指标： Item Definition Description Parameter 1 DUT Speaker 1kHz 3kHz 300Hz -11+/-3 dBm -22+/-3 dBm -27+/-3 dBm DUT Speaker Distortion 1kHz x<5% 3.MIC功能(MIC TEST) 测试程序及标准 Item Definition Description Parameter DUT Mic 1kHz 3kHz 300Hz -55dBm 测试指标： Item Definition Description Parameter DUT Mic 1kHz 3kHz 300Hz -15+/-3 dBm -22+/-3 dBm -34+/-4 dBm DUT Mic Distortion 1kHz x<5% 五：运行条件 Standard Measurement Condition 1 A PC run on Windows XP environment, with a 1 UART port and 1 Parallel port 2 Power from power supply (for battery) 3.5–3.7 V DC 3 Power from power supply (for charging) 5.0 +-0.5V DC 4 Test Temperature 25 +/- 5 °C 5 1 straight UART cable, 1 RS232 to serial loading board 6 1 Parallel－ SPI loading cable，SPI loading board Requirements and Compliance 1 Bluetooth Bluetooth specification 1.1/1.2/2.0 2 ESD requirements No malfunction over range of 1kV to 8kV (Air Discharge). 3 Standard Operating Temperature 0 to +50 °C 4 Storage Temperature -20 to +50 °C 5 Operating Humidity Range Up to 90% RH at 50 °C Test Flow Chart Load BD Address RF TEST Use and standby current test Turning crystal + PCBA Audio testing Load program PCBA Listen Music test Echo +Acoustic test Mic test Spk test Casing Adaptor Voltage Charge Indication +current test Adaptor Hi-Pot test Packing
