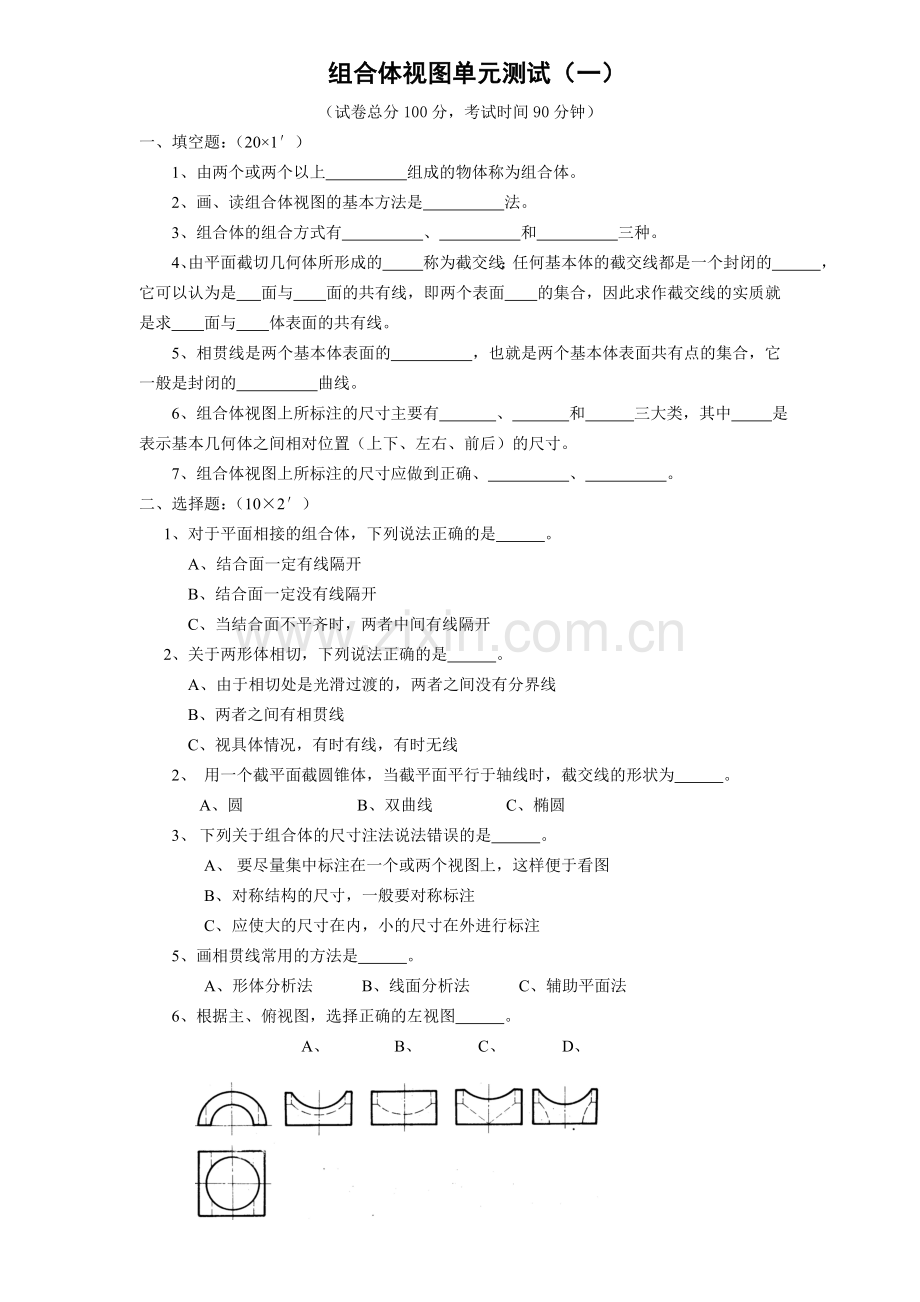

组合体视图单元测试（一）
（试卷总分100分，考试时间90分钟）
一、填空题：（20×1′）
1、由两个或两个以上 组成的物体称为组合体。
2、画、读组合体视图的基本方法是 法。
3、组合体的组合方式有 、 和 三种。
4、由平面截切几何体所形成的 称为截交线；任何基本体的截交线都是一个封闭的 ，它可以认为是 面与 面的共有线，即两个表面 的集合，因此求作截交线的实质就是求 面与 体表面的共有线。
5、相贯线是两个基本体表面的 ，也就是两个基本体表面共有点的集合，它一般是封闭的 曲线。
6、组合体视图上所标注的尺寸主要有 、 和 三大类，其中 是表示基本几何体之间相对位置（上下、左右、前后）的尺寸。
7、组合体视图上所标注的尺寸应做到正确、 、 。
二、选择题：（10×2′）
1、对于平面相接的组合体，下列说法正确的是 。
A、结合面一定有线隔开
B、结合面一定没有线隔开
C、当结合面不平齐时，两者中间有线隔开
2、关于两形体相切，下列说法正确的是 。
A、由于相切处是光滑过渡的，两者之间没有分界线
B、两者之间有相贯线
C、视具体情况，有时有线，有时无线
2、 用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为 。
A、圆 B、双曲线 C、椭圆
3、 下列关于组合体的尺寸注法说法错误的是 。
A、 要尽量集中标注在一个或两个视图上，这样便于看图
B、 对称结构的尺寸，一般要对称标注
C、 应使大的尺寸在内，小的尺寸在外进行标注
5、画相贯线常用的方法是 。
A、形体分析法 B、线面分析法 C、辅助平面法
6、根据主、俯视图，选择正确的左视图 。
A、 B、 C、 D、

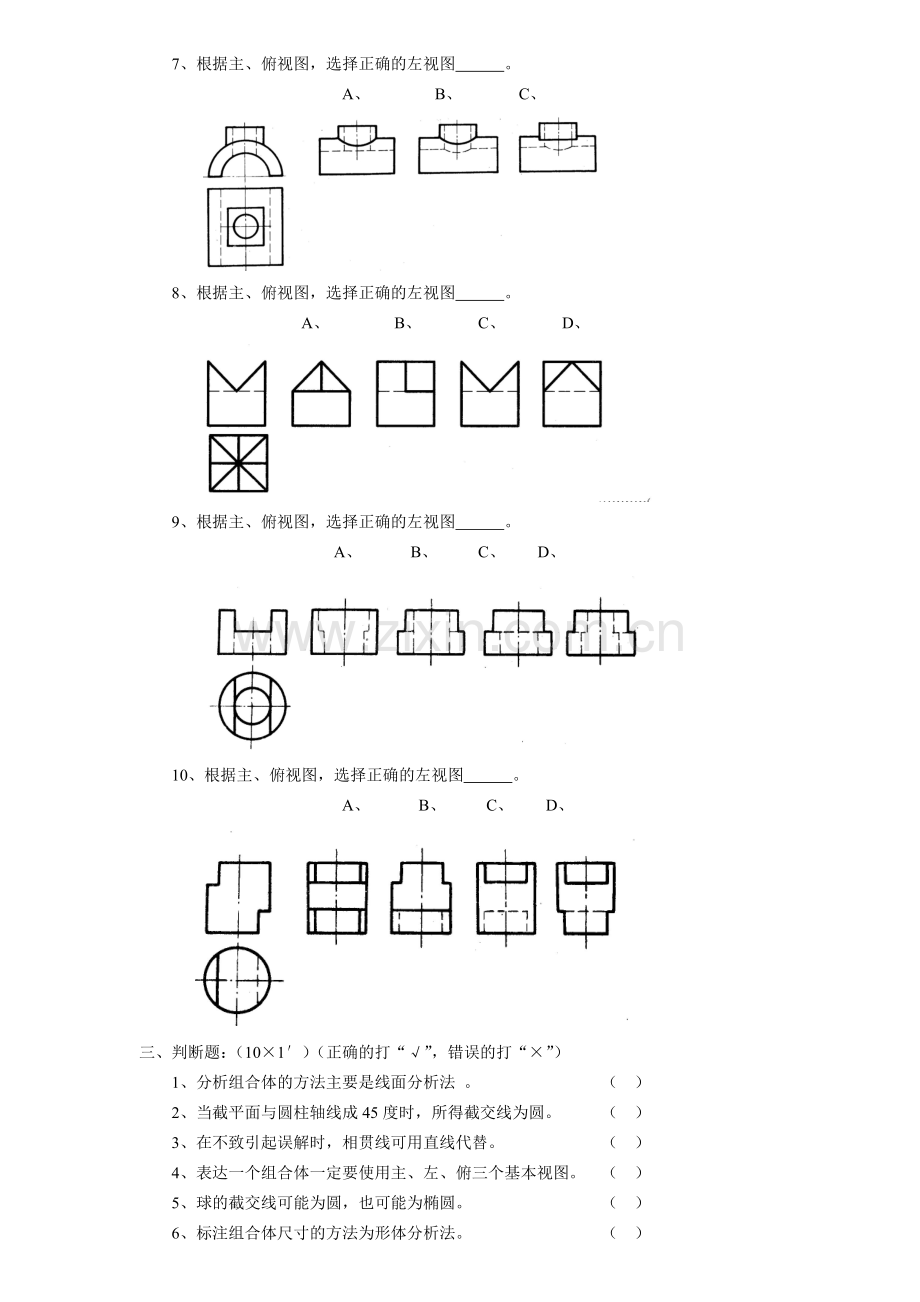

7、根据主、俯视图，选择正确的左视图 。
A、 B、 C、

8、根据主、俯视图，选择正确的左视图 。
A、 B、 C、 D、

9、根据主、俯视图，选择正确的左视图 。
A、 B、 C、 D、

10、根据主、俯视图，选择正确的左视图 。
A、 B、 C、 D、

三、判断题：（10×1′）（正确的打“√”，错误的打“×”）
1、分析组合体的方法主要是线面分析法 。 （ ）
2、当截平面与圆柱轴线成45度时，所得截交线为圆。 （ ）
3、在不致引起误解时，相贯线可用直线代替。 （ ）
4、表达一个组合体一定要使用主、左、俯三个基本视图。 （ ）
5、球的截交线可能为圆，也可能为椭圆。 （ ）
6、标注组合体尺寸的方法为形体分析法。 （ ）
7、补图的一般顺序是先画外形，再画内腔，先画叠加部分，再画挖切部分。 （ ）
8、组合体选择视图时首先要确定主视图。 （ ）
9、相贯线可以是直线也可以是曲线。 （ ）
10、补视图时，只需要补实线，不需要补虚线。 （ ）
四、根据物体的两面视图补画第三面视图。（2×10′）
1、 2、

（第1题图） （第2题图）
五、补全下列视图中的缺线。（3×10′）
1、 2、

（第1题图） （第2题图）
3、

（第3题图）`
