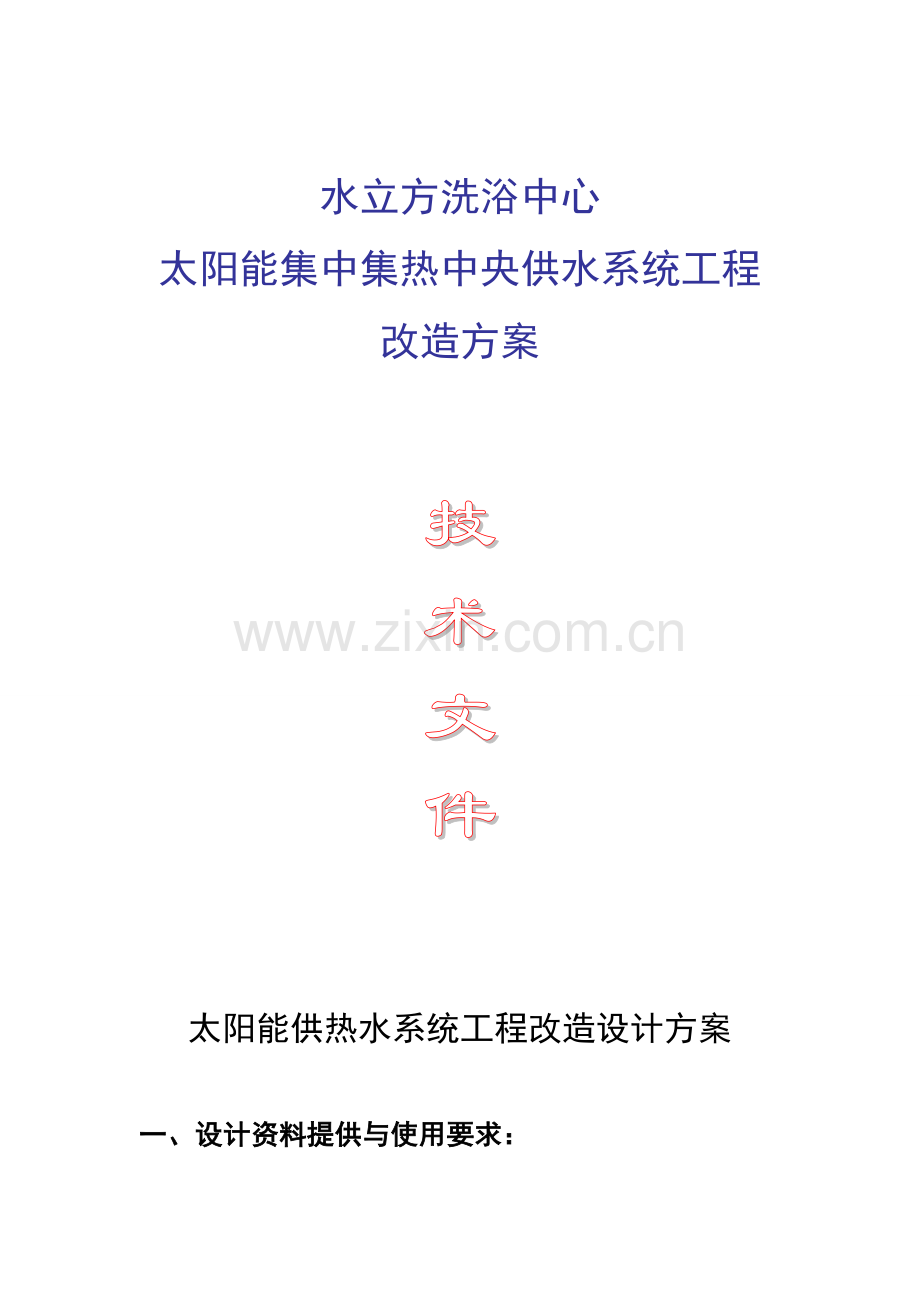

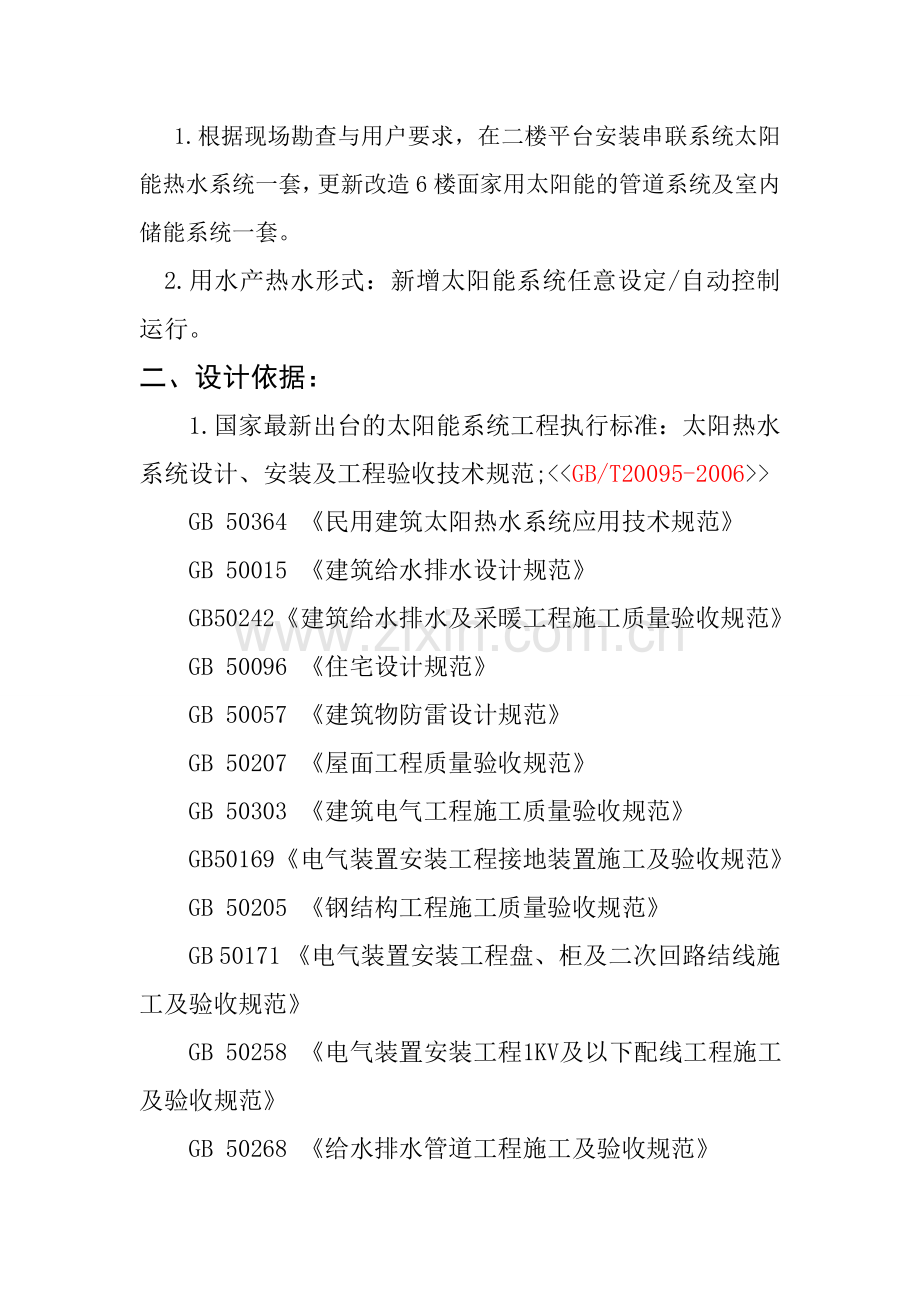

1、水立方洗浴中心太阳能集中集热中央供水系统工程改造方案技术文件太阳能供热水系统工程改造设计方案 一、设计资料提供与使用要求:1.根据现场勘查与用户要求,在二楼平台安装串联系统太阳能热水系统一套,更新改造6楼面家用太阳能的管道系统及室内储能系统一套。 2.用水产热水形式:新增太阳能系统任意设定/自动控制运行。二、设计依据:1.国家最新出台的太阳能系统工程执行标准:太阳热水系统设计、安装及工程验收技术规范;GB 50364 民用建筑太阳热水系统应用技术规范GB 50015 建筑给水排水设计规范GB 50242 建筑给水排水及采暖工程施工质量验收规范GB 50096 住宅设计规范GB 50057 建筑
2、物防雷设计规范GB 50207 屋面工程质量验收规范GB 50303 建筑电气工程施工质量验收规范GB 50169 电气装置安装工程接地装置施工及验收规范GB 50205 钢结构工程施工质量验收规范GB 50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50258 电气装置安装工程1KV及以下配线工程施工及验收规范GB 50268 给水排水管道工程施工及验收规范GB / T 17049 全玻璃真空太阳集热管GB / T 17581 真空管太阳集热器GB / T 18708 家用太阳热水系统热性能试验方法GB / T 18713 太阳热水系统设计、安装及工程验收技术规范GB /
3、 T 19141 家用太阳热水系统技术条件2本公司具有多年设计、制造、施工和改造经验并有国家级颁发的太阳能工程资质证,根据四平水立方洗浴中心的实际需要,对新增太阳能集热循环系统、自动控制系统、对原有太阳能系统、热水给水、回水系统,节能降耗作专项设计。三、设计方案:1.根据图纸所示,配制47/L1800真空集热管:1350支/27组集热器,春、夏、秋系统晴天每天平均约产55热水10T。2.太阳能集热器采用集中集热形式,GX-50型万能角度集热器组 360度捕捉光的能量,光照2-2.5个小时,集热器温度达到55以上。集热系统采用多路串联独立循环系统,一次加热为定温循环,二次加热为温差循环。3.集热
4、器、管道固定方式:楼面采用钢结构整体组合,连体支架与屋面预置基础相结合,所有钢结构件镀锌连体,并与楼面防雷带多点焊接。管道系统:走水内管为PPR管道,中间像塑保温,外管PVC管道。4.控制系统:所有太阳能集热系统控制部分在人为设置定值后,实现全自动控制运行,包括自动产热水,储能水箱欠温自动补温,超温自动降温,低水位自动补水,系统自动内、外循环功能自动切换,阴雨天、冬季与空气能系统相配合,管道防冻超低温微循环保护装置自动投入运行,温控热水回水系统等功能。5.集热器系统型号:为:GX/50G-D47/L1800/1350Z/27P-55/10T春秋季晴天每天热水供应量约等于10T,夏季15,冬季,
5、 5T。(在没有任何辅助能源的情况下)6.集热器外型尺寸:集热器单元的外型尺寸D47/L1800长:2.2M、宽3.8M。本次工程根据楼面尺寸设计27个集热单元,集热器摆放二楼平台面积约226平方米,具体参阅楼面集热器平面布置图。7.电气器件:采用国家标准型号,一次仪表、二次仪表、温控仪、传感器、水位控制器、电动阀门、继电器、交流接触器、热水循环泵等均采用国家大型名牌企业的器件,数据采集性能准确,控制水温精度高,动作灵敏,故障率低,便于维修,寿命长。8.集热器的主要结构与材料:(1)、集热器循环连箱,内胆采用进口304/2B食品级0.5不锈钢板材,外胆采用进口双面防腐合金板制成,中间保温层用聚
6、胺脂发泡,厚度50。 (2)、真空管采用高硼硅材料,国内最佳设计U型循环管,直径47/长1800,高真空镀膜精制而成。(3)、组合式支架采用镀锌方钢24080规格的为主材,在楼面钢结构件现场组合,并做好镀锌防腐处理。四、工程系统主设备及主材料:1.集热系统:含循环连箱、玻璃真空集热管、钢结构整体组合支架、联箱连接件、真空管尾座合。 D47/L1800:1350套件65元=87750元2.电气控制系统:含箱体、温控系统仪表器件、循环系统电磁阀门、各类热水泵、继电保护系统。=10000元3.管道循环系统(太阳能系统本体):内管PP-R热水管,外管PVC、单向阀、闸阀、过滤器、各种管件、保温材料。=
7、10000元4. 储热水箱系统功能改造:=5000元5. 六楼面家用太阳能系统改造:=20000元6. 搬运费、吊装费、施工费:16000元7.不含税金:小计:(1+2+3+4+5+6)=148750 元六、功能性储热水箱:该储热水箱是是整个系统的指挥中心,具有使用水的温度显示和控制,满水由外循环转内循环功能切换,欠水自动补水、欠温自动补温等装置。六、施工的范围:本公司施工的范围是指集热供水工程系统本体、管道本体及电气控制部分,用户应把所用的电源、冷水源、室内的热水输水管道、循环管道通至楼面,与本系统接口。七、售后服务承诺: 按照消费者权益保护法的有关规定要求,对使用我公司太阳能热水器产品的用
8、户,凭保修卡及销售单位票据和有关合同协议,对产品质量和售后服务,做出如下承诺:(一)产品自改造之日起(以合同及验收报告日期为准),主机部分(包括真空管、集热器、组合支架)保修一年,电器控制和管道部分保修一年,终身维修(保修期外维修时只收取材料费及工本费)。(二)我公司对售出的产品,如果出现制造上的缺陷、或严重的质量问题时,含下列情景之一的,无偿修理或退换:1、真空管漏气、发白;2、支架自然开裂;3、集热器循环水箱内胆漏水;(三)在太阳能供热水设备安装过程中,业主因派员参与现场安装调试,使之熟悉和掌握系统的运行原理和操作方法,本公司义务为用户培训设备管理人员,并进行技术交底使得系统设备更好地为业
