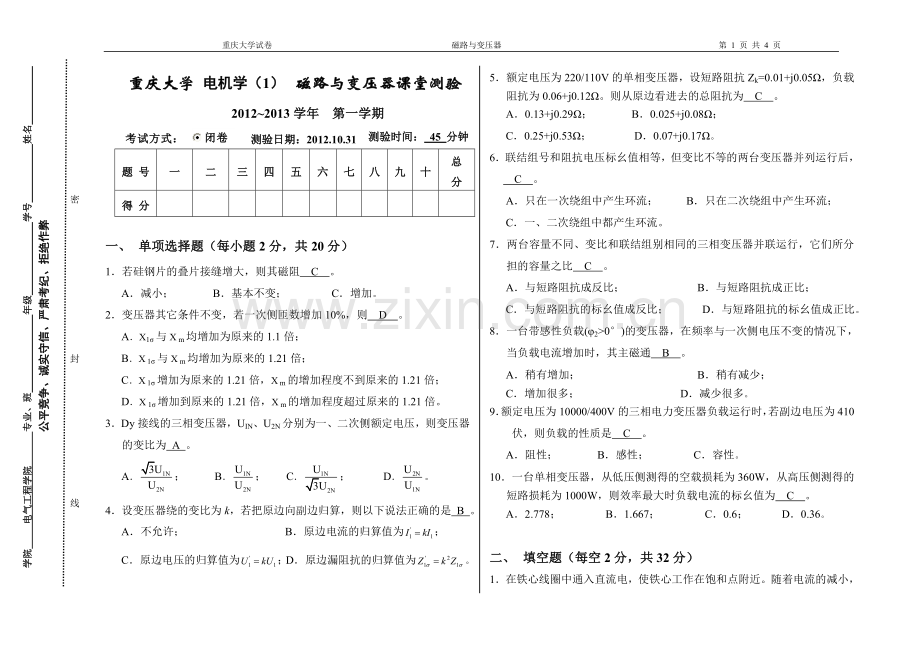

重庆大学 电机学（1） 磁路与变压器课堂测验
2012~2013学年 第一学期

测验日期：2012.10.31
测验时间： 45 分钟
题 号
一
二
三
四
五
六
七
八
九
十
总 分
得 分

一、 单项选择题（每小题2分，共20分）
1．若硅钢片的叠片接缝增大，则其磁阻 C 。
A．减小； B．基本不变； C．增加。
2．变压器其它条件不变，若一次侧匝数增加10%，则 D 。
A．X1σ与X m均增加为原来的1.1倍；
B．X 1σ与X m均增加为原来的1.21倍；
C．X 1σ增加为原来的1.21倍，X m的增加程度不到原来的1.21倍；
D．X 1σ增加到原来的1.21倍，X m的增加程度超过原来的1.21倍。
3．Dy接线的三相变压器，UIN、U2N分别为一、二次侧额定电压，则变压器的变比为 A 。
A．； B．； C．； D．。
4．设变压器绕的变比为k，若把原边向副边归算，则以下说法正确的是 B 。
A．不允许； B．原边电流的归算值为；
C．原边电压的归算值为；D．原边漏阻抗的归算值为。
5．额定电压为220/110V的单相变压器，设短路阻抗Zk=0.01+j0.05Ω，负载阻抗为0.06+j0.12Ω。则从原边看进去的总阻抗为 C 。
A．0.13+j0.29Ω； B．0.025+j0.08Ω；
C．0.25+j0.53Ω； D．0.07+j0.17Ω。
6．联结组号和阻抗电压标幺值相等，但变比不等的两台变压器并列运行后，
C 。
A．只在一次绕组中产生环流； B．只在二次绕组中产生环流；
C．一、二次绕组中都产生环流。
7．两台容量不同、变比和联结组别相同的三相变压器并联运行，它们所分担的容量之比 C 。
A．与短路阻抗成反比； B．与短路阻抗成正比；
C．与短路阻抗的标幺值成反比； D．与短路阻抗的标幺值成正比。
8．一台带感性负载(φ2>0°)的变压器，在频率与一次侧电压不变的情况下，当负载电流增加时，其主磁通 B 。
A．稍有增加； B．稍有减少；
C．增加很多； D．减少很多。
9．额定电压为10000/400V的三相电力变压器负载运行时，若副边电压为410伏，则负载的性质是 C 。
A．阻性； B．感性； C．容性。
10．一台单相变压器，从低压侧测得的空载损耗为360W，从高压侧测得的短路损耗为1000W，则效率最大时负载电流的标幺值为 C 。
A．2.778； B．1.667； C．0.6； D．0.36。

二、 填空题（每空2分，共32分）
1．在铁心线圈中通入直流电，使铁心工作在饱和点附近。随着电流的减小，铁心中的磁场强度 减小 ，铁心的饱和程度 减小 ，铁心的磁导率 增大 ,铁心的磁阻 减小 。（填增加、减小或不变）
2．变压器的激磁阻抗Zm=Rm+jXm是表征 铁心磁化性能 和 铁心损耗 的一个综合参数。
3．为了获得变压器等效电路参数而进行的两个实验分别是 空载 实验和 短路 实验。前者测得损耗主要为 铁心损耗 ，后者测得损耗主要为 绕组铜耗 。
4．理想变压器并联运行应满足的条件是 各变压器的额定电压和变比相等 、各变压器的连接组号相同 、 各变压器的短路阻抗标幺值相等，阻抗角相同。
5．一台额定频率为60Hz的电力变压器接于50Hz、5/6倍额定电压的电网上运行，此时变压器的激磁电流 不变。（填增大、减少或不变）。
6．当变压器中主磁通为正弦波时，若磁路不饱和，则所需磁化电流的波形为 正弦波 ；若磁路饱和，则所需磁化电流的波形为 尖顶波 。
三、 简答题（共18分）
1．画出变压器的近似Γ型等效电路（注意不是T等效电路），标明各参数，写出其对应基本方程式，并画出相量图。（10分）
解：
（3分）
，其中（3分）
（4分）
2．画出联接组别为Yd3的三相变压器电压相量图和绕组联接图。（8分）
解：
解法1：
, ,
解法2：
, ,
（相量图4分，绕组联接图4分）
四、 计算题（共30分）
在单相变压器的T型等效电路中，已知以下参数：一次侧电压的标幺值，激磁阻抗的标幺值=3.2+j32，一次侧漏阻抗的标幺值=0.006+j0.04，二次侧漏阻抗的标幺值=0.004+j0.03，负载阻抗的标幺值=0.8+j0.6。

试求：（1）一次侧电流的标幺值（3分）；（2）二次侧电流的标幺值-（3分）；（3）激磁电流的标幺值（3分）；（4）二次侧电压的标幺值-（3分）；（5）电压调整率（3分）；（6）一次侧铜耗的标幺值（3分）；（7）二次侧铜耗的标幺值（3分）；（8）铁耗的标幺值（3分）；（9）变压器输入功率的标幺值（2分）；（10）变压器输出功率的标幺值（2分）；（11）变压器的效率η（2分）。

解：（1）从一次侧端口看进去的等效阻抗标幺值为：

为二次侧电压相量超前电流相量的角度。可以从（4），（2）所得到的二次侧电压，电流相量的幅角做差得到。
也可以通过负载阻抗得到：

（推荐采用第二种方法）

为一次侧电压相量超前电流相量的角度。可以从已知条件和（1）所得到的一次侧电压，电流相量的幅角做差得到。
也可以从（1）得到的等效阻抗得到：
