第十六章《电磁转换》拓展提优卷(含答案).doc

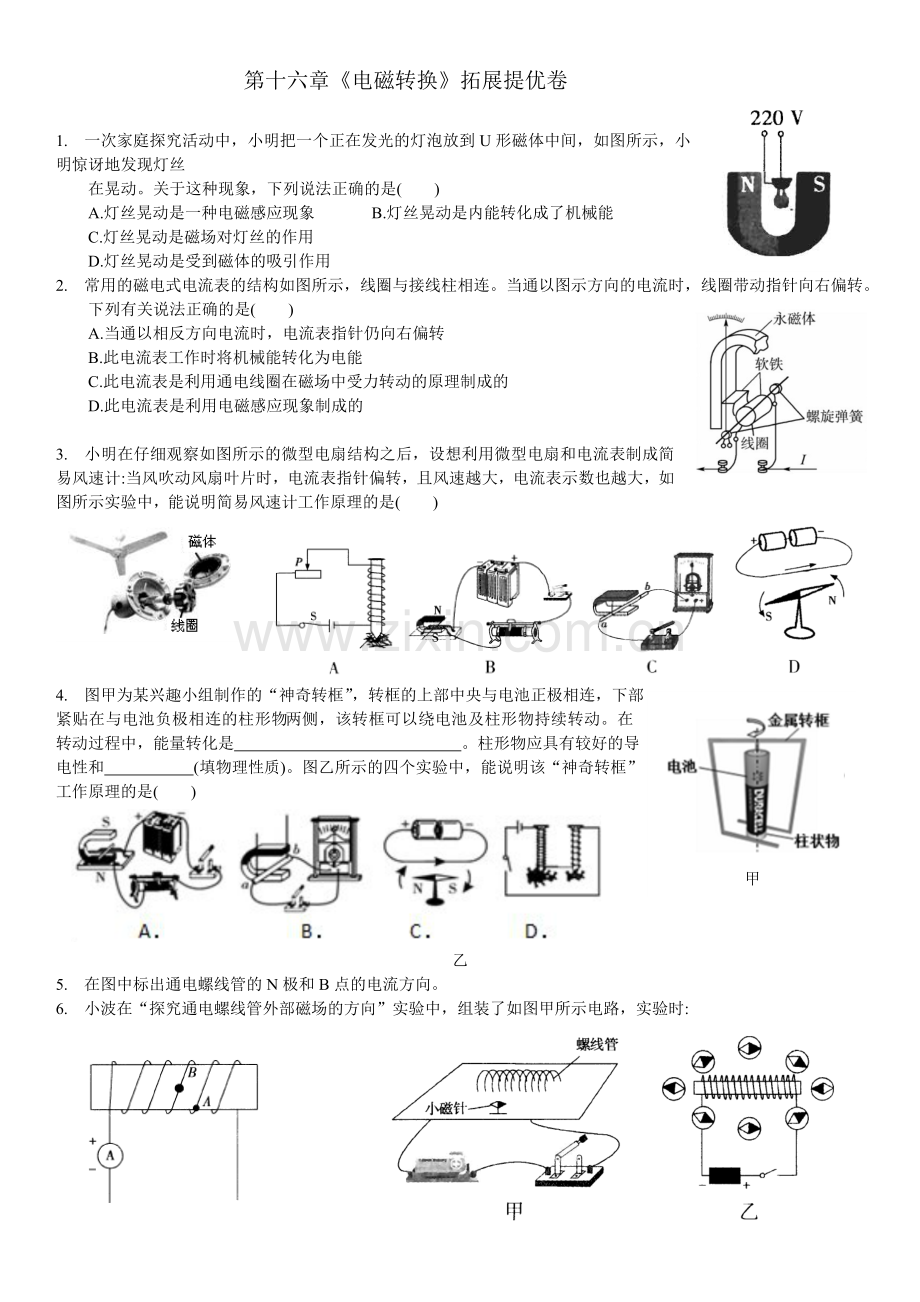

第十六章《电磁转换》拓展提优卷

1. 一次家庭探究活动中，小明把一个正在发光的灯泡放到U形磁体中间，如图所示，小明惊讶地发现灯丝
在晃动。关于这种现象，下列说法正确的是( )
A.灯丝晃动是一种电磁感应现象 B.灯丝晃动是内能转化成了机械能
C.灯丝晃动是磁场对灯丝的作用
D.灯丝晃动是受到磁体的吸引作用
2. 常用的磁电式电流表的结构如图所示，线圈与接线柱相连。当通以图示方向的电流时，线圈带动指针向右偏转。下列有关说法正确的是( )
A.当通以相反方向电流时，电流表指针仍向右偏转
B.此电流表工作时将机械能转化为电能
C.此电流表是利用通电线圈在磁场中受力转动的原理制成的
D.此电流表是利用电磁感应现象制成的

3. 小明在仔细观察如图所示的微型电扇结构之后，设想利用微型电扇和电流表制成简易风速计:当风吹动风扇叶片时，电流表指针偏转，且风速越大，电流表示数也越大，如图所示实验中，能说明简易风速计工作原理的是( )

甲
4. 图甲为某兴趣小组制作的“神奇转框”，转框的上部中央与电池正极相连，下部紧贴在与电池负极相连的柱形物两侧，该转框可以绕电池及柱形物持续转动。在转动过程中，能量转化是 。柱形物应具有较好的导电性和 (填物理性质)。图乙所示的四个实验中，能说明该“神奇转框”工作原理的是( )

乙
5. 在图中标出通电螺线管的N极和B点的电流方向。
6. 小波在“探究通电螺线管外部磁场的方向”实验中，组装了如图甲所示电路，实验时:

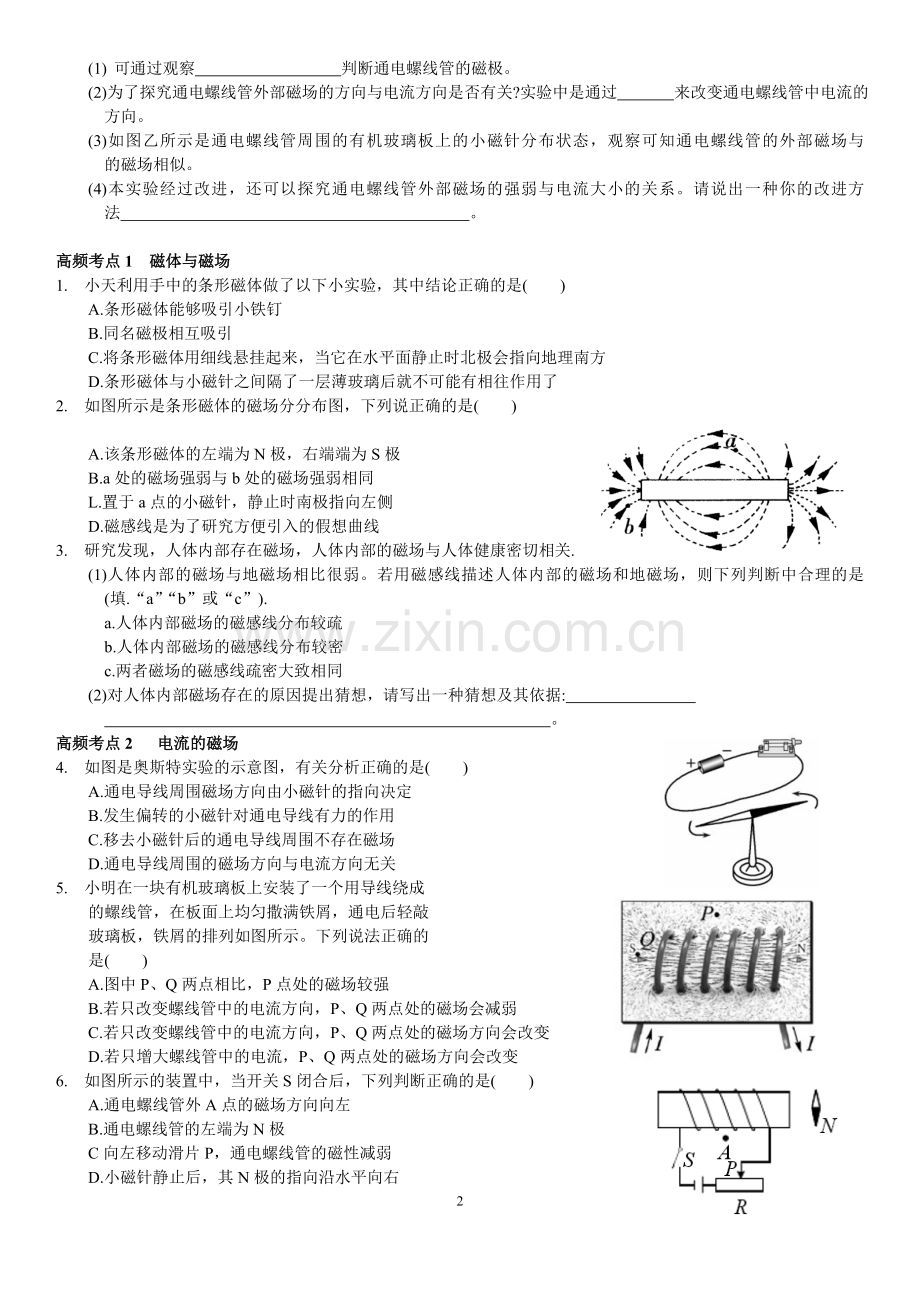

(1)可通过观察 判断通电螺线管的磁极。
(2)为了探究通电螺线管外部磁场的方向与电流方向是否有关?实验中是通过 来改变通电螺线管中电流的方向。
(3)如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与 的磁场相似。
(4)本实验经过改进，还可以探究通电螺线管外部磁场的强弱与电流大小的关系。请说出一种你的改进方法 。

高频考点1 磁体与磁场
1. 小天利用手中的条形磁体做了以下小实验，其中结论正确的是( )
A.条形磁体能够吸引小铁钉
B.同名磁极相互吸引
C.将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方
D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相往作用了
2. 如图所示是条形磁体的磁场分分布图，下列说正确的是( )

A.该条形磁体的左端为N极，右端端为S极
B.a处的磁场强弱与b处的磁场强弱相同
L.置于a点的小磁针，静止时南极指向左侧
D.磁感线是为了研究方便引入的假想曲线
3. 研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相关.
(1)人体内部的磁场与地磁场相比很弱。若用磁感线描述人体内部的磁场和地磁场，则下列判断中合理的是 (填.“a”“b”或“c”).
a.人体内部磁场的磁感线分布较疏
b.人体内部磁场的磁感线分布较密
c.两者磁场的磁感线疏密大致相同
(2)对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据:
。
高频考点2 电流的磁场
4. 如图是奥斯特实验的示意图，有关分析正确的是( )
A.通电导线周围磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关

5. 小明在一块有机玻璃板上安装了一个用导线绕成
的螺线管，在板面上均匀撒满铁屑，通电后轻敲
玻璃板，铁屑的排列如图所示。下列说法正确的
是( )
A.图中P、Q两点相比，P点处的磁场较强
B.若只改变螺线管中的电流方向，P、Q两点处的磁场会减弱
C.若只改变螺线管中的电流方向，P、Q两点处的磁场方向会改变
D.若只增大螺线管中的电流，P、Q两点处的磁场方向会改变
6. 如图所示的装置中，当开关S闭合后，下列判断正确的是( )
A.通电螺线管外A点的磁场方向向左
B.通电螺线管的左端为N极
C向左移动滑片P，通电螺线管的磁性减弱
D.小磁针静止后，其N极的指向沿水平向右
7. 如图所示，是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全门锁的开、闭。请你根据示意图，分析安全门锁的工作原理。

8. 根据要求画图:
(1)如图甲所示，标出通电螺线管中的电流方向和N、S极;
(2)在图乙中标出右边磁体的磁极和磁场的磁感线方向。

高频考点3 磁场对电流的作用
9. 如图所示是探究“让通电导体在磁场中动起来”的装置图，下列说法正确的是( )

A.该装置探究的是电动机的原理
B.该装置探究的是发电机的原理
C.只改变电流方向时，通电导体的受力方向不变
D.只改变磁场方向时，通电导体的受力方向不变
10. 如图所示的实验装置，在两根水平且平行的金属轨道上放一根轻质导体ab。

(1)接通电源，这时会看到导体ab向左运动，这表明 ;
(2)若只对调磁体的磁极或只改变导体ab中的电流方向，观察到导体ab均向右运动，这表明 ;
(3)如果把磁体的两极对调，同时改变通过导体ab的电流方向，会看到导体ab的运动方向跟原来 (填“相同”或“相反”)。
11. 同学们在制作电动机模型时，把一段粗漆包线绕成约3 cm × 2 cm的矩形线圈，漆包线在线圈的两端各伸出约3 cm。然后，用小刀刮两端引线的漆皮。用硬金属丝做两个支架，固定在硬纸板上。两个支架分别与电池的两极相连。把线圈放在支架上，线圈下放一块强磁铁，如图所示。给线圈通电并用手轻推一下，线圈就会不停地转下去。

(1)在漆包线两端用小刀刮去引线的漆皮，刮线的要求是 (填“A”或“B”)。
A.两端全刮掉
B.一端全部刮掉，另一端只刮半周
(2)线圈在转动过程中， 能转化为 能。
(3)小华组装好实验装置，接通电源后，用手轻推一下线圈，发现线圈不能转动，写出一条可能造成该现象的原因: 。
高频考点4电磁感应
12. 如图所示的实验装置中，当导体棒AB竖直向上运动时，灵敏电流计的指针 偏转，让导体棒AB水平向右运动，灵敏电流计的指针 偏转(以上两空均填“会”或“不会”)。 (填“电动机”或“发电机”)是应用电磁感应原理制成的。

13. 小亮自制了如图所示的装置。在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住两端管口，当沿图中箭头方向来回摇动
时，小灯泡就会发光。该装置发电的原理是 ，线圈中电流的方向是 (填“变化”或“不变”)的，在
此过程中将 能转化成电能。
14. 如图是一款能发电的魔方充电器，转动魔方时，它根据 (填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电，这个过程将 能转化为电能，产生的电能储存于魔方内。魔方还能通过USB接口给移动设备充电，给移动设备充电时魔方相当于电路中的 (填“电源”或“用电器”)。
15. 在探究“导体在磁场中运动时产生感应电流的条件”的实验中，用一根绝缘的细线将一根导体棒AB悬挂在蹄形磁体的磁场中，再将导体棒AB、电流表及开关用导线连成一个闭合电路(如图所示)。

(1)闭合开关，让导体棒AB保持静止，电路中 (填“有”或“无”)感应电流产生;
(2)闭合开关，当导体棒AB沿 (填“竖直方向上下”或“水平方向左右”)运动时，电路中有感应电流产生。
高频考点5 电磁综合
16. 如图所示，甲、乙、丙、丁是四幅实验图。下列说法正确的是( )
A.甲实脸说明同名磁极相互吸引，异名磁极相互排斥
B.乙实验说明闭合电路中的部分导体在磁场中做切割磁感线运动时，导体中就产生电流
C.丙实验说明利用磁场可以产生电流
D.丁实验说明机械能可以转化为电能

甲 乙 丙 丁
17. 如图所示，倾斜固定在水平面上的MN、PQ是两根足够长的光滑平行金属导轨(不计电阻)，M、P端接有一个电阻R，均匀磁场B垂直于导轨所在平面。将金属棒ab垂直于导轨放置后，由静止释放。

(1)在下滑过程中金属棒会受到磁场对它的作用力，请分析此力产生的原因。
(2)已知金属棒速度越大，磁场对它的力就越大，且该力方向与它的运动方向相反，请说明释放后金属棒速度大小的变化情况及其原因。

参考答案
1. C 2. C 3. C
4. 电能转化为机械能 磁性 A
5. 如图所示

6. (1)小磁针N极的指向
(2)对调电源正负极
(3)条形磁体
(4)增加电池节数或串联一个滑动变阻器(或电阻等)
过中考 5年真题强化闯关
1. A 2. D
3. (1) a
(2)人体内有电流，电流周围存在磁场(合理即可)
4. B 5. C 6. B
7. 闭合开关后，电磁铁中有电流通过，产生磁性，电磁铁吸引铁质插销使门锁打开，并且弹簧被拉长;断开开关后，电磁铁中无电流通过，失去磁性，插销在弹簧的作用下插入插槽，门锁关闭。
8. (1)如图所示.

(2)如图所示

9. A
10. (1)通电导体在磁场中会受到力的作用
(2)通电导体在磁场中受力的方向与电流方向和磁场方向均有关
(3)相同
11. (1)B
(2)电 机械(或动)
(3)电源电压较低(其他合理答案也可)
12. 不会 会 发电机
13. 电磁感应 变化 机械
14. 电磁感应 机械(填“动”亦可) 电源
15. (1)无
(2)水平方向左右
16. B
17. (1)金属棒与导轨构成闭合回路，棒在下滑的过程中由于切割磁感线产生感应电流，磁场对有感应电流通过的金属棒产生力的作用
(2)金属棒先加速运动，后保持匀速直线运动。释放后，金属棒由于重力的作用而加速下滑;随着金属棒的速度逐渐增大，金属棒受到沿导轨平面向上的磁场力增大，直至金属棒受力平衡，最终将做匀速直线运动。
