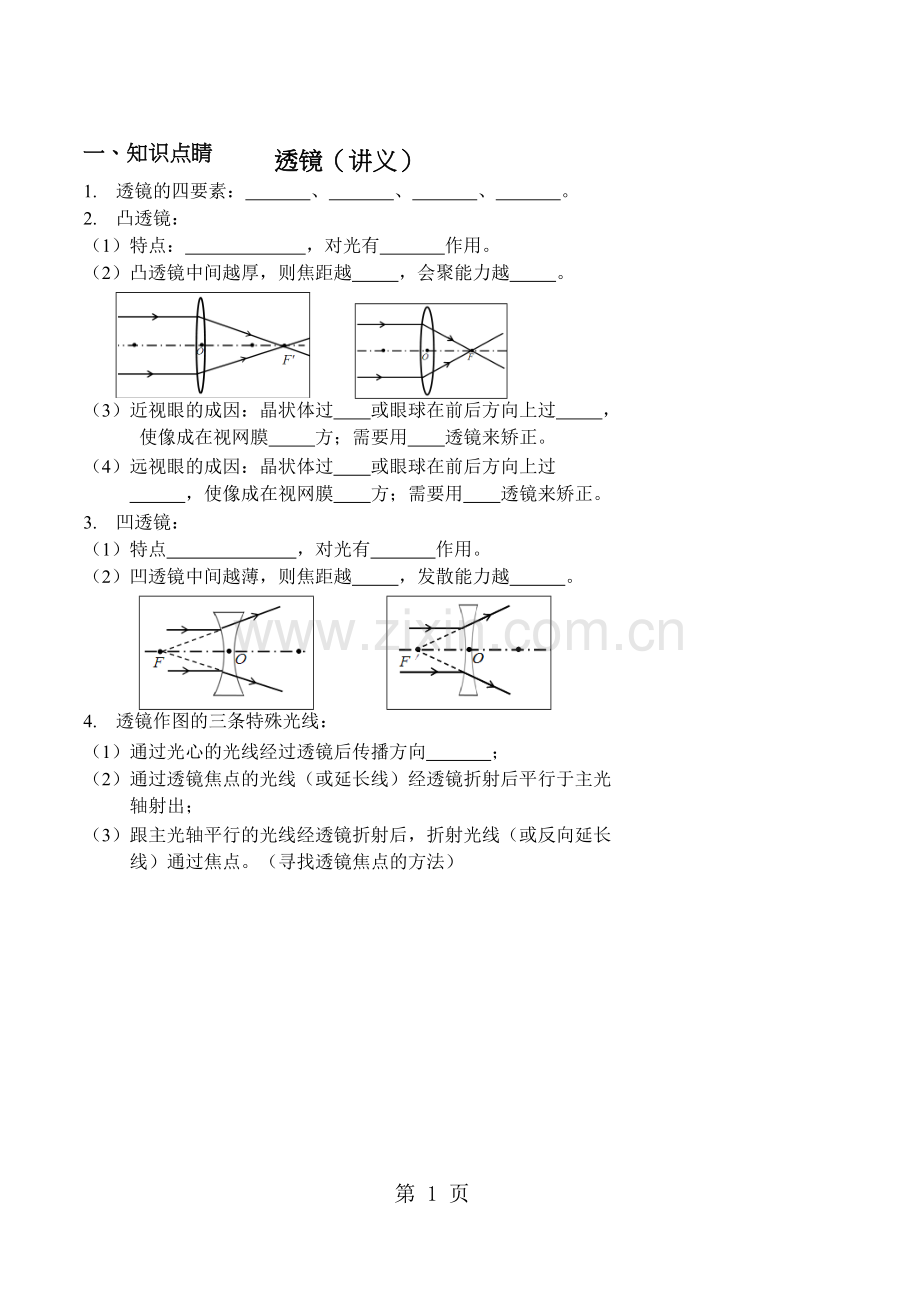

一、知识点睛
透镜（讲义）
1. 透镜的四要素： 、 、 、 。
2. 凸透镜：
（1）特点： ，对光有 作用。

（2）凸透镜中间越厚，则焦距越 ，会聚能力越 。
（3）近视眼的成因：晶状体过 或眼球在前后方向上过 ， 使像成在视网膜 方；需要用 透镜来矫正。
（4）远视眼的成因：晶状体过 或眼球在前后方向上过
，使像成在视网膜 方；需要用 透镜来矫正。
3. 凹透镜：
（1）特点 ，对光有 作用。

（2）凹透镜中间越薄，则焦距越 ，发散能力越 。
4. 透镜作图的三条特殊光线：
（1）通过光心的光线经过透镜后传播方向 ；
（2）通过透镜焦点的光线（或延长线）经透镜折射后平行于主光轴射出；
（3）跟主光轴平行的光线经透镜折射后，折射光线（或反向延长线）通过焦点。（寻找透镜焦点的方法）
5. 生活中常见的透镜应用：
（1）照相机、摄像机、电子眼、电子门铃的成像特点：
（2）幻灯机、投影仪的成像特点： 、 、 。
（3）放大镜的成像特点： 、 、 。
二、精讲精练
【板块一】认识透镜
1. 在下图中，标出主光轴、焦点、焦距、光心。
2. 小明用凸透镜、蜡烛、光屏和刻度尺等器材做实验，如图所示， 将凸透镜正对着太阳光，把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个 的光斑，则透镜的焦点是 点，测得凸透镜的焦距约是 cm，在 处最容易引燃火柴。
3. 将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为 l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（ ）

A．一定小于 l B．一定等于 l C．一定大于 l
D．可能小于 l，也可能大于
4. 农民在塑料棚中种蔬菜，雨过天晴后要将塑料棚上积水放掉， 从光学角度讲其原因是______ ___ ____ _____ _____
5. 放在凸透镜主轴上焦点以内的点光源 S 发出的光，通过凸透镜后的光路如图所示。则下列说法正确的是（ ） A．凸透镜有时可以对光线起发散作用
B．凸透镜只对平行于主光轴的光线起会聚作用
C．通过凸透镜后的光线是发散的，因为凸透镜的作用是对光线起发散作用
D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种现象
第 2 题图
第 5 题图

6. 如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（ ）
A．a B．b、d C．c D．a、b、c、d
7. 如图所示，一束光经过一个透镜后会聚于主光轴上的点 A，取掉透镜后，光会聚于 B 点，则该透镜起到 作用（选填
“会聚”或“发散”），是 透镜，由此说明，能使透的光线会聚于一点的透镜 （选填“一定”或“不一定”）是凸透镜。

8. 关于凸透镜，下列说法中正确的是（ ）
A. 凸透镜只对平行光线有会聚作用
B. 凸透镜焦距越短，对光线的偏折作用越强
C. 光线通过凸透镜后，折射光线会聚于一点，这一点是凸透镜的焦点
D. 凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点
9. 下列有关透镜的说法中，正确的是（ ）
A. 不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的
B. 通过焦点的光线经过凸透镜后传播方向不变
C. 凸透镜有焦点，凹透镜没有焦点
D. 薄透镜就是凹透镜
10. 给你一个透镜，你怎样辨别是凸透镜还是凹透镜？
方法一：
方法二：
11. 小亮用小气球充水后制成水透镜模拟眼球中的晶状体。如图所示，图中甲表示正常眼睛的晶状体，在实验中测得其焦距为

10cm。再将甲分别挤压成乙、丙的形状，并分别测量其焦距。
（1）实验中，测得焦距大于 10cm 的是 ，模拟近视眼的是
（2）很多近视患者佩戴“隐形眼镜”来矫正视力。“隐形眼镜”是一种直接贴在角膜表面的超薄镜片，可随着眼球运动。若某镜片的中心厚度为 0.05mm，则此镜片的边缘厚度 0.05mm
（选填“小于”、“等于”或“大于”）。
【板块二】透镜作图

12. 完成下列凸透镜的光路图。
图 1 图 2 图 3
图 4 图 5

13. 完成下列凹透镜的光路图。
图 1 图 2 图 3
图 4 图 5
14. 如图，L1 为入射光线，L2 为出射光线，请在图中添加三个合理的光学器件。（注意所添加的光学器件位置正确）
15. 学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1 的焦距是 5cm，凸透镜L 2 的焦距是 3cm，凹透镜L 3 的焦距是 2cm。小王分别设计了如图所示的四种光路，能够达到目的是（ ）
A． B．
C． D．
【板块三】生活中的透镜
16. 测绘人员绘制地图，需要在直升飞机上从空中向地面照相，在航空摄影中照相机内的感光胶片上所成的像是（ ）
A．正立缩小的实像 B．倒立缩小的实像 C．倒立等大的实像 D．倒立放大的实像
17. 某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来识别来访者，该摄像镜头相当于凸透镜，经摄像镜头所成的是 （选填“正立”或“倒立”）、
（选填“放大”、“缩小”或“等大”）的实像。
18. 这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息， 并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比。下面对该装置说法错误的是（ ）

A．该摄像镜头相当于凸透镜
B．这种镜头可用来矫正近视眼C．这种镜头对光线具有会聚作用D．镜头所成的像为倒立缩小的像

19. 利用小孔成像的原理，可以制成“小孔照相机”，关于“小孔照相机”和一般照相机的比较中，下列说法错误的是（ ） A．它们都是利用了光的直线传播的特点而成像的
B．它们所成的像的大小都可以在一定范围内调节C．它们所成的像均为倒立的实像
D．它们所成的像都是由光实际会聚而成的
20. 如图，投影仪的镜头相当于一个 ，投影片上的图案通 过它形成一个 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）的像，投影仪上还安装了一个平面镜，它的作用是改变光的 ，使射向天花板的光照在墙面或 者屏幕上。
21. 在用投影仪放映投影片时，屏幕上出现正常画面，这时有一只小虫正好落在凸透镜的镜片上，此时对画面的影响为（ ）
A．几乎无影响 B．画面上有只小虫
C．画面上有小虫但不清晰 D．画面被遮住了一小块
22. 滴一滴水在塑封的名片上，则水下面的字成的像是（ ）
A．等大的虚像 B．放大的虚像
C．缩小的实像 D．倒立的实像
23. 清晨，我们常常会看到树枝和树叶上有一些水珠，如图所示。甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清晰的叶脉，则水珠相当于一个 镜， 通过 图中的水珠看到的是物体的实像。
24. 关于实像和虚像说法中正确的是（ ）
A．光线经过折射所成的像是实像，经过反射所成的像是虚像
B．实像是能用光屏接收到的，虚像是不能用光屏接收到的C．虚像是影子，实像就是实际光线所成的光斑
D．凸透镜所成的像都是实像，平面镜所的成像都是虚像

25. 如图小男孩拿一个直径比较大的放大镜，他首先观察自己的手指，然后伸直手臂观察窗外远处的物体，可以看到物体的像。小男孩观察到的是（ ）
A．手指的像是正立缩小的虚像
B．手指的像是正立放大的实像 C．窗外物体的像是倒立缩小的实像D．窗外物体的像是倒立放大的实像
第 21 题图
第 24 题图
三、 回顾与思考
【参考答案】
一、 知识点睛
1. 光心、焦点、焦距、主光轴
2. （1）中间厚边缘薄，会聚
（2）短，强
（3）厚，长，前，凹
（4）薄，短，后，凸，
3. （1）中间薄边缘厚，发散
（2）短，强
4. 不变
5. （1）倒立、缩小、实像
（2）倒立、放大、实像
（3）正立、放大、虚像
二、 精讲精练
1.
2. 最小最亮，A，10.0，A
3. A
4. 积水会形成凸透镜，使阳光会聚到蔬菜上，导致其死亡，其它未照到的蔬菜光照又不足。
5. D
6. C
7. 发散，凹，不一定
8. B
9. A
10. 方法一：透镜正对着太阳光（平行光源）移动，另一侧能得到最小最亮的点说明是凸透镜，出现一个暗圈的是凹透镜；
方法二：点燃蜡烛，在另一侧的屏上看能否成像，能成像的是凸透镜。
（参考）方法三：把透镜放在字的附近去看字，能起放大作用的是凸透镜，缩小的是凹透镜。
11. （1）丙，乙
（2）大于
12.
图 1 图 2
图 3 题 4
图 5

13.

图 1 图 2
图 3 图 4
图 5
14.
15. A
16. B
17. 倒立、缩小
18. B
19. A
20. 凸透镜，倒立，放大，传播方向
21. A
22. B
23. 凸透，甲
24. B
25. C
