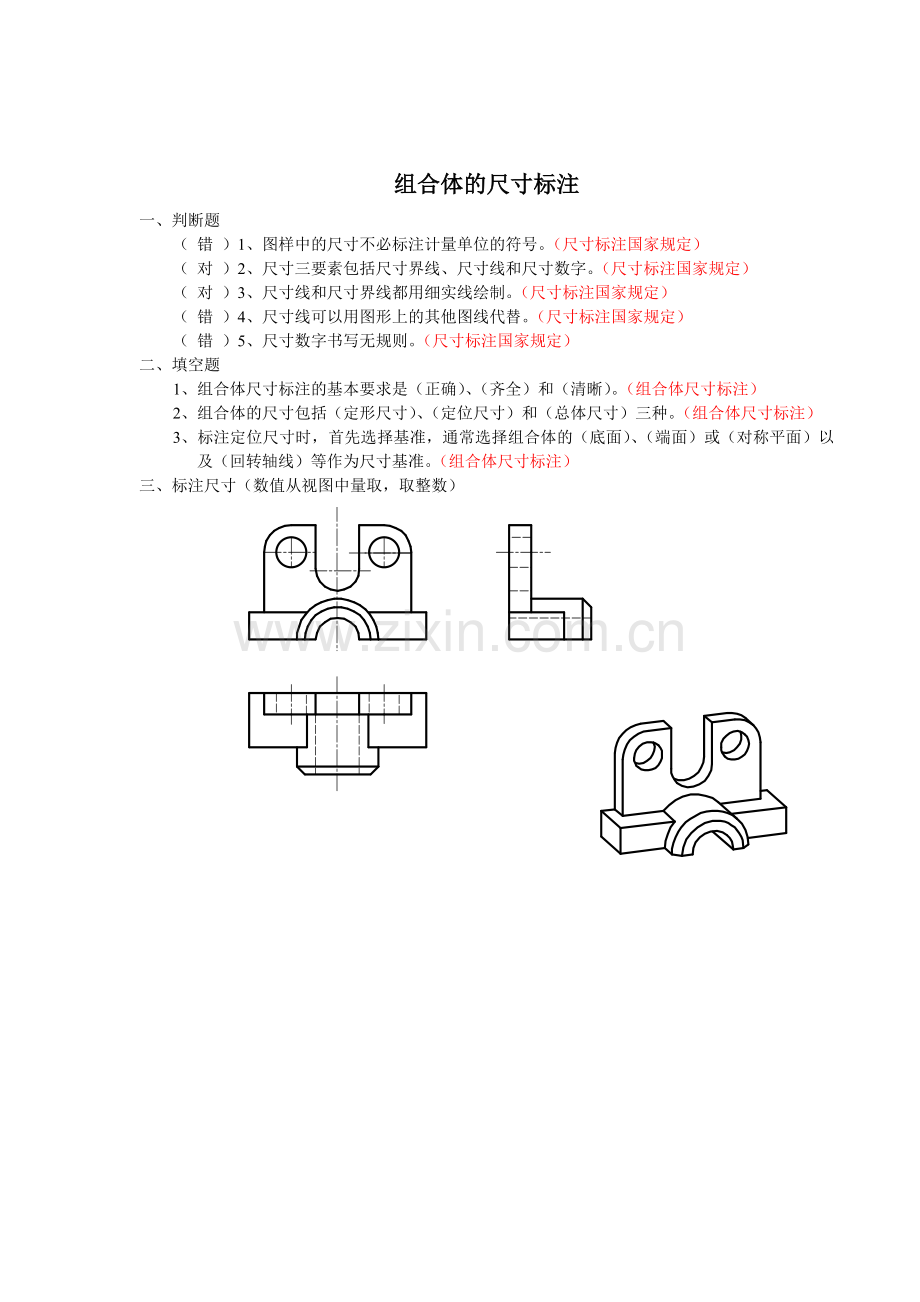

组合体的尺寸标注
一、判断题
（ 错 ）1、图样中的尺寸不必标注计量单位的符号。（尺寸标注国家规定）
（ 对 ）2、尺寸三要素包括尺寸界线、尺寸线和尺寸数字。（尺寸标注国家规定）
（ 对 ）3、尺寸线和尺寸界线都用细实线绘制。（尺寸标注国家规定）
（ 错 ）4、尺寸线可以用图形上的其他图线代替。（尺寸标注国家规定）
（ 错 ）5、尺寸数字书写无规则。（尺寸标注国家规定）
二、填空题
1、组合体尺寸标注的基本要求是（正确）、（齐全）和（清晰）。（组合体尺寸标注）
2、组合体的尺寸包括（定形尺寸）、（定位尺寸）和（总体尺寸）三种。（组合体尺寸标注）
3、标注定位尺寸时，首先选择基准，通常选择组合体的（底面）、（端面）或（对称平面）以及（回转轴线）等作为尺寸基准。（组合体尺寸标注）
三、标注尺寸（数值从视图中量取，取整数）

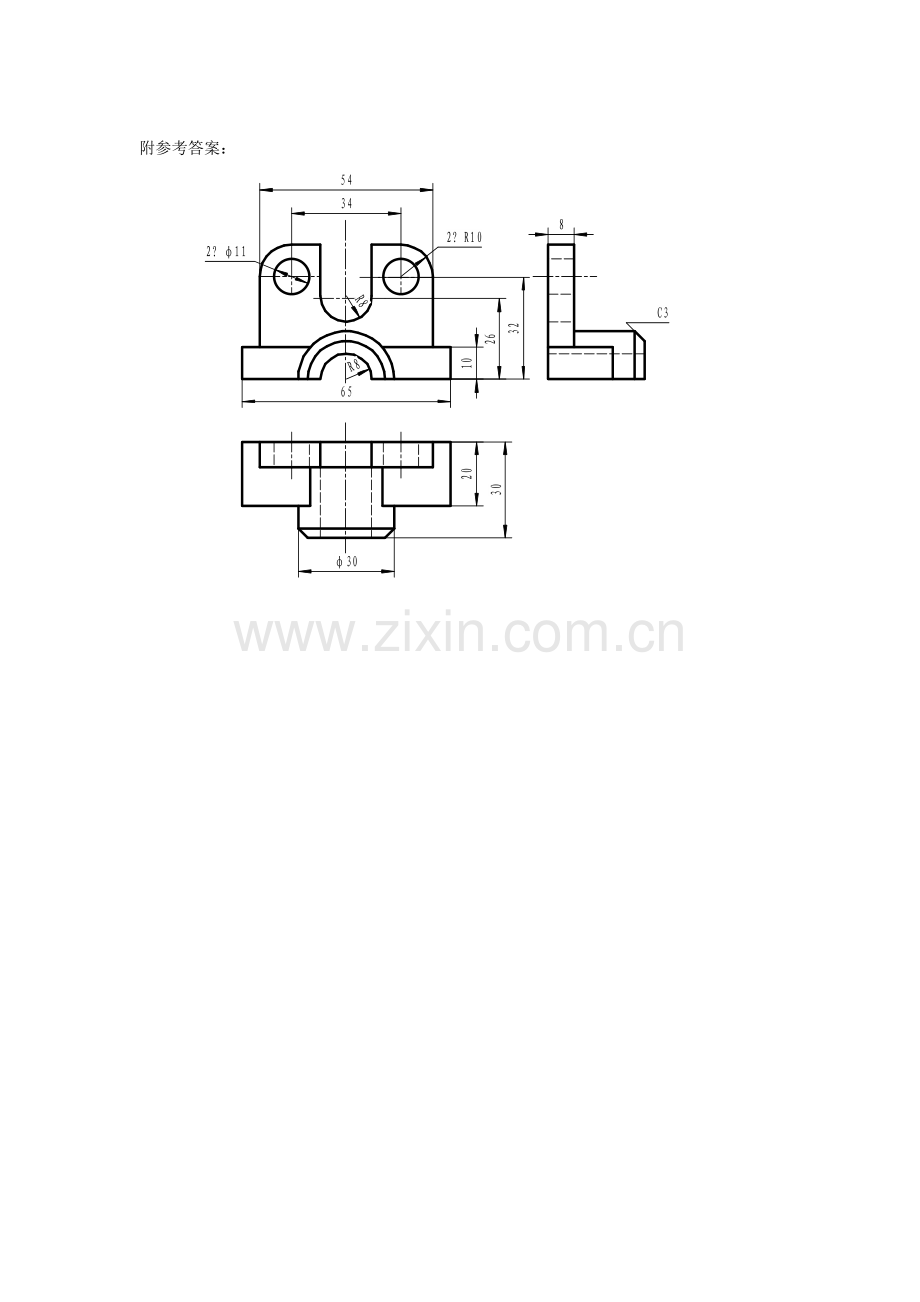

附参考答案：
