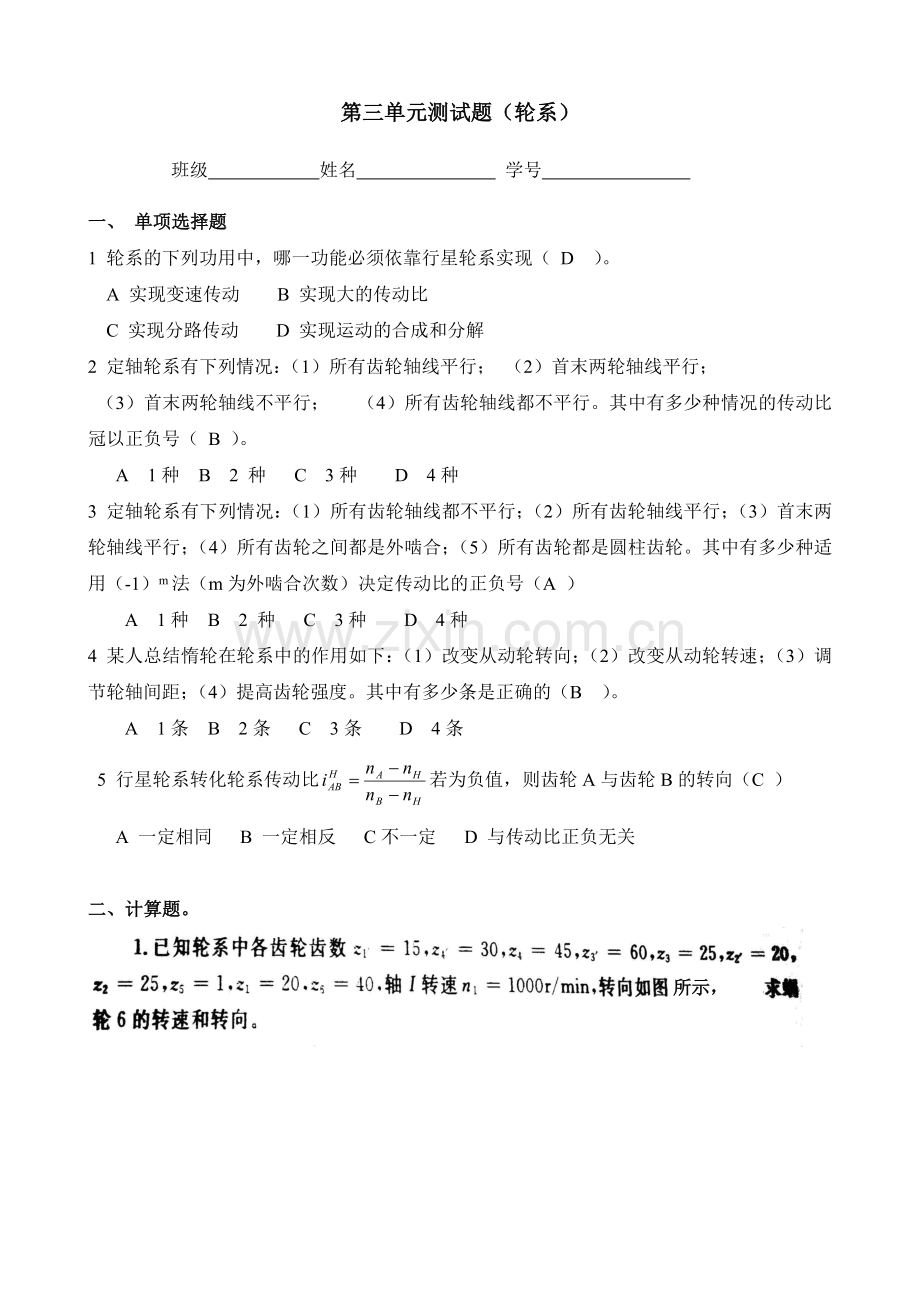

第三单元测试题（轮系）
班级 姓名 学号
一、 单项选择题
1 轮系的下列功用中，哪一功能必须依靠行星轮系实现（ D ）。
A 实现变速传动 B 实现大的传动比
C 实现分路传动 D 实现运动的合成和分解
2 定轴轮系有下列情况：（1）所有齿轮轴线平行； （2）首末两轮轴线平行；
（3）首末两轮轴线不平行； （4）所有齿轮轴线都不平行。其中有多少种情况的传动比冠以正负号（ B ）。
A 1种 B 2 种 C 3种 D 4种
3 定轴轮系有下列情况：（1）所有齿轮轴线都不平行；（2）所有齿轮轴线平行；（3）首末两轮轴线平行；（4）所有齿轮之间都是外啮合；（5）所有齿轮都是圆柱齿轮。其中有多少种适用（-1）m法（m为外啮合次数）决定传动比的正负号（A ）
A 1种 B 2 种 C 3种 D 4种
4 某人总结惰轮在轮系中的作用如下：（1）改变从动轮转向；（2）改变从动轮转速；（3）调节轮轴间距；（4）提高齿轮强度。其中有多少条是正确的（B ）。
A 1条 B 2条 C 3条 D 4条
5 行星轮系转化轮系传动比若为负值，则齿轮A与齿轮B的转向（C ）
A 一定相同 B 一定相反 C不一定 D 与传动比正负无关

二、计算题。

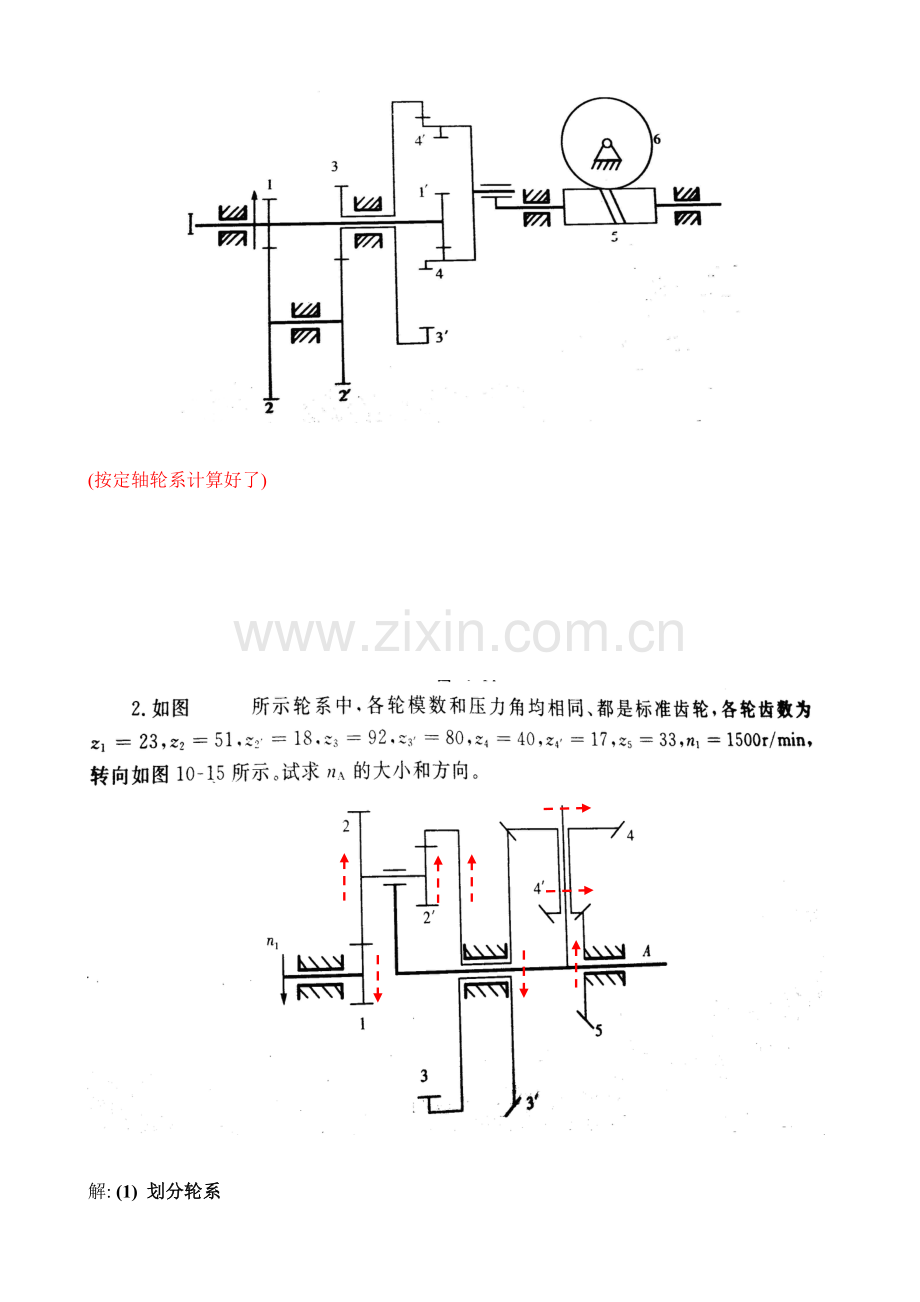

所示，

(按定轴轮系计算好了)

解: (1) 划分轮系
1-2-2’-3-A(H)构成一周转轮系
3’-4-4’-5-A(H)构成一周转轮系
(2) 分别计算各分轮系的传动比 ( 注意正负号).
1-2-2’-3-A(H)构成的周转轮系:
(1)
3’-4-4’-5-A(H)构成的周转轮系
(2)
(3) 联立求解
n5=0 , nH=nA , n3=n3’
式(1)乘以式(2)即可计算出结果.
nA=-150r/min, 转向与n1方向相反.

3 如图所示轮系中，设已知各轮齿数z1=25，z2=20，z3=65，z4=60，z5=20，z6=20，试求传动比i14。
解: (1) 划分轮系
1-2-3-H1构成一周转轮系
4-5-6-H2(3)构成一周转轮系
(2) 分别计算各分轮系的传动比 ( 注意正负号).
(大部分同学计算丢掉正负号了)

(3) 联立求解
n6=0 , nH2=n3, nH1=n4,
i14=1.65
