二级管电路习题选

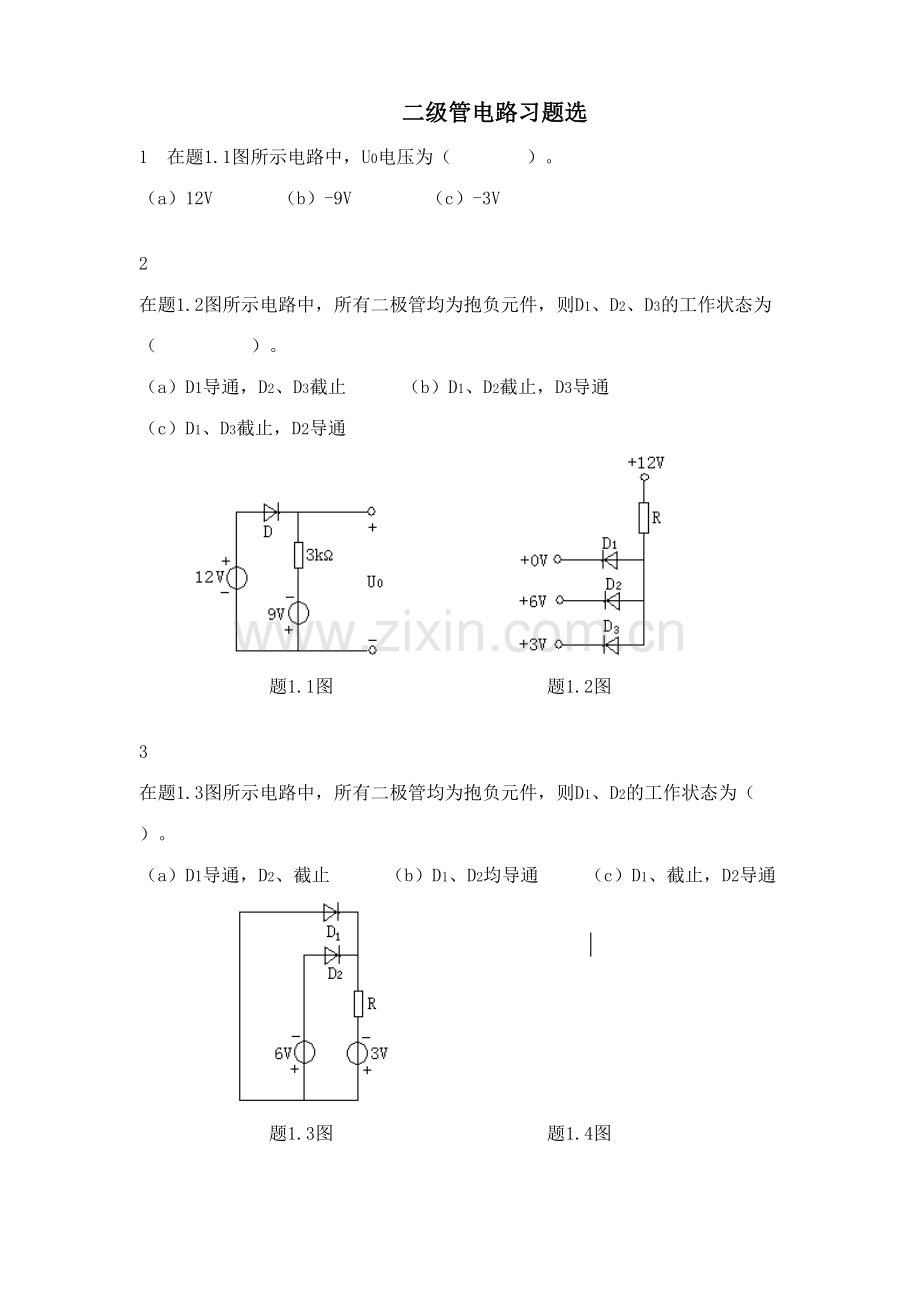

1 在题1.1图所示电路中，U0电压为（ ）。
（a）12V （b）-9V （c）-3V

2 在题1.2图所示电路中，所有二极管均为抱负元件，则D1、D2、D3的工作状态为（ ）。
（a）D1导通，D2、D3截止 （b）D1、D2截止，D3导通
（c）D1、D3截止，D2导通

题1.1图 题1.2图

3 在题1.3图所示电路中，所有二极管均为抱负元件，则D1、D2的工作状态为（ ）。
（a）D1导通，D2、截止 （b）D1、D2均导通 （c）D1、截止，D2导通

题1.3图 题1.4图

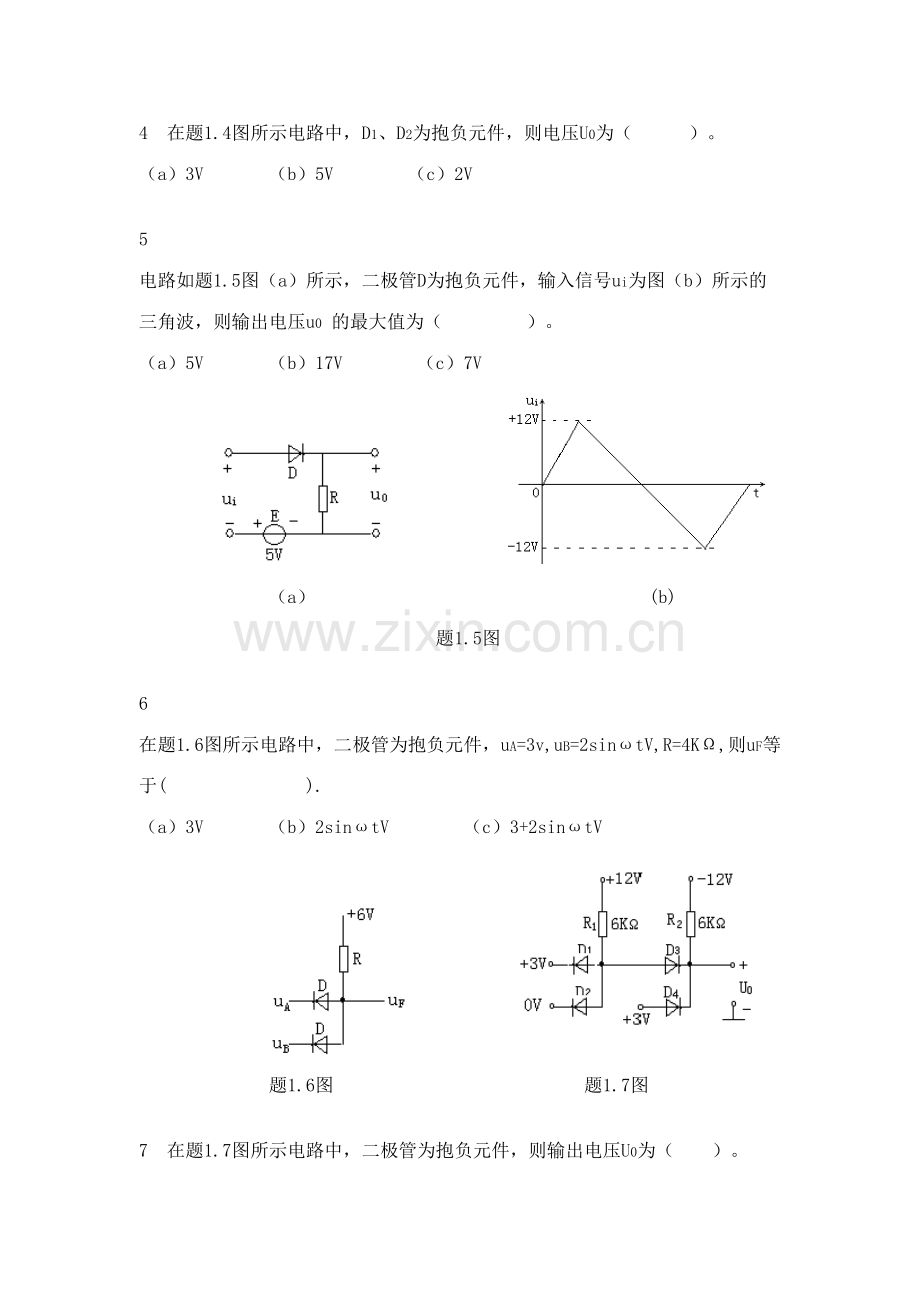

4 在题1.4图所示电路中，D1、D2为抱负元件，则电压U0为（ ）。
（a）3V （b）5V （c）2V

5 电路如题1.5图（a）所示，二极管D为抱负元件，输入信号ui为图（b）所示的三角波，则输出电压u0 的最大值为（ ）。
（a）5V （b）17V （c）7V

（a） (b)
题1.5图

6 在题1.6图所示电路中，二极管为抱负元件，uA=3v,uB=2sinωtV,R=4KΩ,则uF等于( ).
（a）3V （b）2sinωtV （c）3+2sinωtV

题1.6图 题1.7图

7 在题1.7图所示电路中，二极管为抱负元件，则输出电压U0为（ ）。
（a）3V （b）0V （c）－12V

8 在题1.8图（1）所示电路中，二极管D为抱负元件，设u1=2sinωtV,稳压二极管DZ的稳定电压为6V，正向压降不计，则输出电压u0的波形为图（2）中的波形（ ）。

(1) (2)

9 在题1.9图所示电路中，稳压二极管DZ2的稳定电压为6V，DZ2的稳定电压为12V，则输出电压U0等于（ ）。
（a）12V （b）6V （c）18V

10 在题1.10图所示电路中，稳压二极管DZ1和 DZ2的稳定电压分别为6V和9V，正向电压降都是0.7V。则电压U0等于（ ）。
（a）3V （b）15V （c）－3V

11 在题1.11图所示电路中，稳压二极管DZ1的稳定电压UZ1=12V,DZ2的稳定电压UZ2=6V，则电压U0等于（ ）。
（a）12V （b）20V （c）6V

12 已知某晶体管处在放大状态，测得其三个级的电位分别为6V、9V和6.3V，则6V所相应的电极为（a ）。
（a）发射极 （b）集电极 （c）基极
13晶体管的工作特点是（ a ）。
一、 （a）输入电流控制输出电流 （b）输入电流控制输出电压 选择题
1．在N型半导体中，多数载流子为电子，N型半导体（ ）
A、带正电 B、带负电 C、不带电 D、不能拟定
2．假如在NPN型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为 （ ）
A、放大状态 B、饱和状态 C、截止状态 D、不能拟定
3．在一个放大电路中，测得某三极管各极对地的电位为U1=3V，U2=﹣3V，U3=﹣2.7V，则可知该管为（ ）。
A. PNP锗管 B. NPN硅管 C. NPN锗管 D. PNP硅管
4、已知某三极管的三个电极电位为6V, 2.7V, 2V, 则可判断该三极管的类型及工作状态为（ ）。
A、NPN型，放大状态 B、PNP型，截止状态
C、NPN型，饱和状态 D、PNP型，放大状态
5.已 知 某 晶 体 管 处 于 放 大 状 态， 测 得 其 三 个 极 的 电 位 分 别 为 6V、9V 和 6.3V， 则 6V所 对 应 的 电 极 为（ ）。
A. 发 射 极 B.集 电 极 C.基 极
6．二极管的反向电阻（ ）。
A．小 B．大 C．中档 D．为零
7．测得晶体管三个电极的静态电流分别为 0.06mA，3.66mA 和 3.6mA 。则该管的β为（ ）。
A．70 B．40 C．50 D．60
8．在单相桥式整流电路中，变压器次级电压为10V（有效值），则每只整流二极管承受的最大反向电压为（　 　）
    A.10V B.10 V     C. 10/ V D.20V
9．桥式整流加电容滤波电路，设整流输入电压为20V，此时，输出的电压约为( )
A.24V B.18V C.9V D.28.2V
10．两个硅稳压管，Uz1 = 6V，Uz2=9V, 下面那个不是两者串联时也许得到的稳压值（ ）。
A. 15 V B. 6.7 V C. 9.7 V D. 3 V
二、 填空题
11.由于掺入的杂质不同，杂质半导体分为两类，一类是在Si或Ge的晶体中掺入正三价的硼，称为 或 ，在其中 是多数载流子， 是少数载流子；另一类是在Si或Ge中掺入正五价的磷，称为 或 ，在其中 是多数载流子， 是少数载流子。
12．PN结最重要的特性是____________________，它是一切半导体器件的基础。
13．晶体三极管在放大状态下，其集电极电流IC与基极电流IB的关系式为 __________ 。
14.稳压二极管重要工作在________区。在稳压时一定要在电路中加入 限流。
15.发光二极管（LED）的正向导通电压比普通二极管高，通常这 V，其反向击穿电压较低为 V，正常工作电流为 mA.
16.光电二极管在电路中要 连接才干正常工作。
17.半导体三极管按极性可分为________型和________型二类。
18. 当三极管被接成共射极放大电路时，从输出特性可划分为三个工作区域，即_______________区，_______________区和 _______________区 。则在模拟电路中，三极管一般工作在____________ 状态，而在数字电路中，三极管一般工作_______________ 和 ______________状态。
19、根据器件的工作原理，双极型三极管属于 控制型器件，而场效应三极管属于 控制型器件。
三、 综合题
1.电路如下图所示，二极管是导通还是截止，R=10K，试求出AO两点间的电压UAO？
（设二极管的正向压降是0.7V）

2.如下图所示，稳压管D1、D2的稳定电压分别为8V、6V，设稳压管的正向压降是0.7V，
试求UO。

3.整流电路如图所示 ， 二极管为抱负元件， 变压器原边电压有效值 为220V， 负载电 阻。 变压器变比 .试 求:
(1) 变压器副边电压有效值;
(2) 负载电阻 上电流平均值 ;
(3) 在下表列出的常用二极管中选出哪种型号的二极管合适 。

4．整 流 滤 波 电 路 如 图 所 示， 变 压 器 副
边 电 压 有 效 值， 负 载 电 阻，
电 容，当 输 出 电 压 平 均 值 为:
(1)14V; (2)12V ; (3)10V; (4)9V ; (5)4.5V 五 种
数 据 时，分 析 哪 个 是 合 理 的？ 哪 个 表
明 出 了故 障？ 并 指 出 原 因。（15分）

（c）输入电压控制输出电压　　　　　　　第1章　半导体二极管习题选解

6.1选择对的答案填入空内。
（1）在本征半导体中加入 A 元素可形成N型半导体，加入 C 元素可形成P型半导体。
A. 五价 B. 四价 C. 三价
（2）PN结加正向电压时，空间电荷区将 A 。
A. 变窄 B. 基本不变 C. 变宽
（3）设二极管的端电压为vD，则二极管的电流方程是 c 。
A. B. C.
（4）当温度升高时，二极管的反向饱和电流将 a 。
A. 增大 B. 不变 C. 减小
（5）稳压管的稳压区是其工作在 c 。
A. 正向导通 B.反向截止 C.反向击穿
（6）稳压二极管稳压时，其工作在(c )，发光二极管发光时，其工作在( a )。
A．正向导通区 B．反向截止区 C．反向击穿区
6.2将对的答案填入空内。
（1）图P6.2（a）所示电路中二极管为抱负器件，则D1工作在 状态，D2工作在 状态，VA为 V。
图P6.2 (a) 图P6.2 (b)

+
_

D1
D2
+
+
_
_
3V
6V
R 5kΩ

+

Vi=30V

_
S
R2
2 kW

2CW5
1.5 kW
R1
V
A1
A22

解：截止，导通，-2.7 V。
（2）在图P6.2(b)所示电路中稳压管2CW5的参数为：稳定电压Vz = 12 V，最大稳定电流IZmax = 20 mA。图中电压表中流过的电流忽略不计。当开关S闭合时，电压表V和电流表A1、A2的读数分别为 、 、 ；当开关S断开时，其读数分别为 、 、 。
解：12 V，12 mA，6 mA，12 V，12 mA，0 mA。
6.3 电路如图P6.3所示，已知vi＝56sinωt(v)，试画出vi与vO的波形。设二极管正向导通电压可忽略不计。
+
图P6.3

+
_
vi
_
vo
图P6.4

+
_
vi
_
vo
R

R

D
D1

D2

3V
3V
+
+
+
_
_

6.4 电路如图P6.4所示，已知vi＝5sinωt (V)，二极管导通电压VD＝0.7V。试画出电路的传输特性及vi与vO的波形，并标出幅值。

vi1/V

 6.5 电路如图P6.5（a）所示，其输入电压vi1和vi2的波形如图（b）所示，二极管导通电压VD＝0.7V。试画出输出电压vO的波形，并标出幅值。
图P6.5

vi1
R

D1
+VCC（5V）

D2
vi2
t

3

t

3

vi2/V

(a) (b)

vo
0.3

0.3

解：uO的波形如解图P1.2所示。

解图P1.2
6.6电路如图P6.6所示，（1）运用硅二极管恒压降模型求电路的ID和 Vo的值；（2）在室温（300K）的情况下，运用二极管的小信号模型求vo的变化范围。
图P6.6

_
vo
R＝1kΩ

D1

+
D2

VCC
（10±1V）

解（1）求二极管的电流和电压

（2）求vo的变化范围
图题2.4.1的小信号模型等效电路如图解2.4.l所示，温度 T＝300 K。

当rd1=rd2=rd时，则

的变化范围为，即1.406V～1.394V。
6.7（有错） 电路如图P6.7所示，设二极管是抱负的。（a）画出它的传输特性；（b）若输入电压vI =vi=20 sinωt V，试根据传输特性绘出一周期的输出电压 vo的波形。
解 （a）画传输特性
0＜vI＜12 V时，D1，D2均截止，vo＝vI；
vI≥12 V时，D1导通，D2截止

－10V＜vI＜0时，D1，D2均截止，vo＝vI；
vI≤－10 V时，D2导通，D1 截止

传输特性如图解 2．4 13中 a所示。
（b）当vo＝vI=20 sinωt V时，vo波形如图解2．4．13b所示。
图P6.7

+
_
vi
_
vo
R1

D1

D2

12V
10V
+
+
+
_
_
6kΩ

R2

R3

12k

12k

6.8二极管电路如图6.8所示，试判断各图中的二极管是导通还是截止，并求出AB两端电压VAB，设二极管是抱负的。
图P6.8

_
VAB
D
_
R 5kΩ

D2
6V
12V
12V
D1
+
+
A
A
B
B
VAB
15V
_
D2
12V
D1
+
A
B
VAB
6V
R 5kΩ

R 5kΩ

(a) (b) (c)

解:
图a：将D断开，以O点为电位参考点，D的阳极电位为－6 V，阴极电位为－12 V，故 D处在正向偏置而导通，VAO=–6 V。
图b：对D1有阳极电位为 0V，阴极电位为－12 V，故D1导通，此后使D2的阴极电位为 0V，而其阳极为－15 V，故D2反偏截止，VAO=0 V。
图c：对D1有阳极电位为12 V，阴极电位为0 V，对D2有阳极电位为12 V，阴极电位为
－6V．故D2更易导通，此后使VA＝－6V；D1反偏而截止，故VAO＝－6V。
6.9 二极管电路如图P6.9所示，设输入电压vi（t）波形如图 b所示，在 0＜t＜5ms的时间间隔内，试绘出vo（t）的波形，设二极管是抱负的。
解 vI（t）＜6V时，D截止，vo（t）＝6V；vI（t）≥6V时，D导通

vo（t）的波形如图P6.9(c)所示
图P6.9

+
_
vi(t)
_
vo
R1

D
6V
R2

200Ω

200Ω

+
t/mS

vi(t)/V

10

5

0

(a) (b) (c)
t/mS

vo(t)/V

6

5

0

3

8

6.10写出图P6.10所示各电路的输出电压值，设二极管导通电压UD＝0.7V。
图P6.10

_
Vo1
D
2V
R

+
(a) (b) (c)
_
Vo2
D
2V
R

+
_
Vo3
D
2V
R

+
_
Vo4
D
2V
R

+
2V
2V
_
Vo5
D
2V
R

+
2V
_
Vo6
D
2V
R

+
2V
(d) (e) (f)

解：VO1≈1.3V，VO2＝0，VO3≈－1.3V，VO4≈2V，VO5≈1.3V，
VO6≈－2V。

6.11 电路如图P6.11所示，二极管导通电压VD＝0.7V，常温下VT≈26mV，电容C对交流信号可视为短路；vi为正弦波，有效值为10mV。试问二极管中流过的交流电流有效值为多少？
+
_
vi
R 500

D

2V
+
_
C

iD

解：二极管的直流电流
ID＝（V－UD）/R＝2.6mA
其动态电阻
rD≈UT/ID＝10Ω
故动态电流有效值
Id＝Ui/rD≈1mA
6.12现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。试问：
（1）若将它们串联相接，则可得到几种稳压值？各为多少？
（2）若将它们并联相接，则又可得到几种稳压值？各为多少？
解：（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。
（2）两只稳压管并联时可得0.7V和6V等两种稳压值。

6.13 已知稳压管的稳压值VZ＝6V，稳定电流的最小值IZmin＝5mA。求图P6.13所示电路中VO1和VO2各为多少伏。
(a) (b)

+
_
10V
_
Vo1
+
DZ
R

500Ω

RL

2kΩ

+
_
10V
_
Vo2
+
DZ
R

RL

2kΩ

图P6.13

2kΩ

解：VO1＝6V，VO2＝5V。
6.14已知稳压管的稳定电压VZ＝6V，稳定电流的最小值IZmin＝5mA，最大功耗PZM＝150mW。试求图P6.14所示电路中电阻R的取值范围。
解：稳压管的最大稳定电流
IZM＝PZM/UZ＝25mA
电阻R的电流为IZM～IZmin，所以其取值范围为
+
_
VI=15V
_
Vo=6V
+
DZ
R

图P6.14

6.15 已知图P6.15所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，最大稳定电流IZmax＝25mA。
（1）分别计算UI为10V、15V、35V三种情况下输出电压UO的值；
（2）若VI＝35V时负载开路，则会出现什么现象?为什么？
解：（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的电流为4mA，小于其最小稳定电流，所以稳压管未击穿。故

当UI＝15V时， ， 没有被击穿。
UO＝5V
同理，当UI＝35V时，UO＝UZ＝6V。
（2）29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。
+
_
VI
_
Vo
+
DZ
R

500Ω

RL

1kΩ

图P6.15

10V
_
Vo
+
DZ
R

100Ω

RL

图P6.16

IZ

6.16已知稳压二极管VZ=6V，PZ=0.12w，IZmin=2mA，当规定RL两端电压Vo稳定在6V时，求RL的变化范围。若超过这个范围，电路将出现什么情况？
6.17电路如图P6.17（a）、（b）所示，稳压管的稳定电压VZ＝3V，R的取值合适，vI的波形如图（c）所示。试分别画出vO1和vO2的波形。
+
_
vI
_
vo1
+
DZ
R

图P6.17

+
_
vI
_
vo2
+
DZ
R

t

vi(t)/V

6

0

解：波形如解图P6.17所示
解图P6.17
解：158 WRL300W

晶体二极管及应用电路测试题
一.选择题(60分)
1.如图1.1.1所示电路图中,当电源V1=5V时,测得I=1mA。若把电源电压调到V1=10V，则电流的大小将是___。
A、I=2mA B、I<2mA C、I>2mA

2.图1.1.1中，设电路中V1=5保持不变，当温度为20°C时，测得二极管的电压Vd=0.7V,当温度上升到40°C时， 则Vd的大小将是___。
A、Vd=0.7V B、Vd>0.7V C、Vd<0.7V
3.如图1.1.2所示的电路中，已知二极管的反向击穿电压为20V, 当V1=5V、温度为20°C时,I=2uA。若电源电压增大到10V,则电流I约为___。
A、10uA B、4uA C、2uA D、1uA
4.上题中，若电源电压保持5V不变，温度由20°C下降到10°C时，则电流I约为___。
A、10uA B、4uA C、2 uA D、1uA;
5.如图1.1.3所示电路中，D1-D3为抱负二极管，A、B、C白炽灯泡功率相同，其中最暗的灯是___。
A、B B、C C、A

6.如图1.1.4所示电路中，二极管是抱负的，电阻R=6欧姆。当普通指针式万用表置于R*1欧姆档时，用黑表笔（带正电）接A点，红表笔（带负电接B点），则万用表的指示值为___.
A、18欧姆 B、9欧姆 C、3欧姆 D、2欧姆
7.在同一测试电路中，分别测得A,B和C三个二极管的电流如下表所示.你认为哪一个二极管的性能最佳？

管号
加0.5V正向电压时的电流
加反向电压时的电流
A
0.5mA
1uA
B
5mA
0.1uA
C
2mA
5uA
A、A B、B C、C
8.某三极管的Pcm=100mW,Icm=20mA,V(BR)CEO=15V,试问在下列哪种情况下三极管能正常工作？
A、Vce=3V,Ic=10mA B、Vce=2V,Ic=40mA C、Vce=6V,Ic=20 mA
9.已知稳压管2CW11的电压温度系数为-0.05%/°C,2Cw20为+0.095%/°C。为了减小温度对稳压值的 影响，有人把同一型号的两个稳压管正、反串联，如下图1.1.6（A）和(B)所示。也有人把把这两种不同型号的稳压 管顺向串联使用，如下图(C)所示。以下哪种方法不能起到减小电压温度系数绝对值的作用？
A、A B、B C、C

10.设硅稳压管DZ1和DZ2的稳定电压分别为5V和8V,正向压降均为0.7V,求图1.1.7中电路的输出电压Vo。
A、Vo=13V B、Vo=1.4V C、Vo=5V D、Vo=0.7V
二.填空计算题（40分）(注:答案清使用加上中文单位。如：欧姆、毫安、微安、伏特、千伏、赫兹、千赫等)
1.场效应管属于__ 控制型器件。
2.在图1.1.9所示电路中，已知稳压管Dz1和Dz2的稳定电压分别为6V和7V,且具有抱负稳压特性，求输出电压Vo=__。
3.在图1.1.10所示电路中，已知稳压管Dz1和Dz2的稳定电压分别为6V和7V,且具有抱负稳压特性，求输出电压Vo=__。
4.设硅稳压管Dz1和Dz2的稳定电压分别为5V和8V,正向压降均为0.7V,求图1.1.11中电路的输出电压Vo=__。
5.如图1.1.8所示。试估算A点的电位为__。

晶体三极管及放大电路测试题（1）
一.选择题（60分）
1.如下图2.1.1所示的固定偏流式放大电路中，当Rc、Rb的参数分别为___时，
电路的静态工作点处在放大区。设三极管的ß=100。
A、5.6千欧、10千欧 B、5.6千欧、510千欧
C、5.6千欧、1兆欧 D、100千欧、1兆欧
2.如图2.1.1所示放大电路中的Rb=100千欧，Rc=1.5千欧，三极管的?=80,
在静态时，该三极管处在___.
A、放大状态 B、饱和状态 C、截止状态 D、状态不定
3.如图2.1.1所示电路中，集电极电阻Rc的作用是___。
A、放大电流 B、调节IBQ
C、防止输出信号交流对地短路，把放大了的电流转换成电压 D、调节ICQ
4.对于图2.1.1所示电路中，当用直流电压表测得VCE=Vcc时，有也许是由于___.
A、Rb开路 B、RL短路 C、Rc开路 D、Rd过小
5.如图2.1.2所示射极偏置电路中，若上偏流电阻Rb1短路，则电路中的
三极管处在___.
A、放大状态B、饱和状态C、截止状态D、状态不定
6.对如图2.1.1所示放大电路中，若Vcc=12V,Rc=2千欧，集电极电流Ic计算值为1mA，今用直流电压表测得VCE=8V,这说明____.
A、工作正常 B、三极管c-e极间开路 C、三极管b-e极间开路 D、电容C2短路
7.如图2.1.1所示放大电路中，若仅当Rb增长时，VCEQ将____.
A、增大 B、减小 C、不变 D、不定
8.如图2.1.1中，若仅当Rc减小时，VCEQ将____。
A、增大 B、减小 C、不变 D、不定
9.如图2.1.1中，若仅当RL增长时，VCEQ将____。
A、增大 B、减小 C、不变 D、不定。
10.如图2.1.1中，若仅当ß减小时（换管子），VCEQ将____。
A、增大 B、减小 C、不变 D、不定
11.如图2.1.2所示放大电路中，仅当Rb1增长时，VCEQ将____。
A、增大 B、减小 C、不变 D、不定
12.如图2.1.2中，仅当Rc减小时，VCEQ将____。
A、增大 B、减小 C、不变 D、不定
13.如图2.1.3所示三个放大电路中，能实现正常放大的是____。
A、A B、B C、C
14.如图2.1.1中，若测得VCE=0时，有也许是由于___。
A、Rb开路 B、RL短路 C、Rc开路 D、Rd过小
二.填空计算题（40分）(注:答案清使用加上中文单位。如：欧姆、毫安、微安、伏特、千伏、赫兹、千赫等）
1.在图2.1.4所示共射放大电路中，三极管ß=50,VBE=-0.2V。当开关
与A处相接时，三极管处在__状态。
2.接上题，开关与B相接，三极管处在__状态。
3.接上题，开关与C相接，三极管处在__状态。
4.在图2.1.1电路中，Vcc=12V,Rb=100千欧，Rc=RL=6.2千欧，VBE=0.7V,VCE(sat)=0.3V,ß=100,C1、C2    足够大，当信号电压为ƒ =10kHz、Vi=5mV的正弦波时，耦合电容C1上的电压约为
5.接上题，C2上的电压约为__。
6.接上题，此时的电路处在__状态。
7.如图2.1.1所示放大电路中，设Vcc=12V,三极管ß=50,VBE=0.7V,若规定静态电流ICQ=2mA,VCEQ=4V,则电路中的Rb=__。
晶体三极管及放大电路测试题（2）
一.选择题（60分）
1.当输入电压为正弦信号时，假如PNP管共射放大电路发生饱和失真，则基极电流Ib将___。
A、正半波削波 B、负半波削波 C、双向削波 D、不削波
2.接上题，集电极电流Ic的波形将___。
A、正半波削波 B、负半波削波 C、双向削波 D、不削波
3.接上题，输出电压Vo的波形将___。
A、正半波削波 B、负半波削波 C、双向削波 D、不削波
4.在图2.2.1放大电路中，本来没有发生非线性失真，然而在换上
一个ß比本来大的三极管后，出现了失真，这个失真必然是___。
A、截止失真 B、饱和失真 C、双重失真 D、交越失真
5.上题中，若该电路本来发生了非线性失真，但在减小Rb后，失真消失了，这失真必是___。
A、截止失真 B、饱和失真 C、双重失真 D、交越失真
6.在图2.2.2所示射极偏置电路中，其静态工作点靠近截止区，当除去旁路电容Ce后，该电路的最大不失真输出电压幅值Vom将____。
A、增大 B、减小 C、不变（或基本不变） D、变化不定
7.在图2.2.2所示射极偏置电路中，其静态工作点靠近截止区，
当除去旁路电容Ce后，放大倍数Av___。
A、增大B、减小C、不变（或基本不变）D、变化不定
8.在图2.2.2所示射极偏置电路中，其静态工作点靠近截止区，当除去旁路电容Ce后，输入电阻Ri___。
A、增大 B、减小 C、不变（或基本不变） D、变化不定
9.对图2.2.1所示固定放大电路中，当室温升高时，其三极管的IBQ___。
A、增大 B、减小 C、不变（或基本不变） D、变化不定
10.对图2.2.1所示固定放大电路中，当室温升高时，其三极管的ICQ___。
A、增大 B、减小 C、不变（或基本不变） D、变化不定
11.对图2.2.1所示固定放大电路中，当室温升高时，其三极管的VCEQ___。
A、增大 B、减小 C、不变（或基本不变） D、变化不定
12.为了使高阻输入的放大电路(或高阻信号源)与低阻负载(或低输入电阻的放大电路)很好的配合,可以在高阻输出的放大电路和负载之间插入___。
A、共射电路 B、共集电路 C、共基电路 D、任何一种组态放大电路
二.填空计算题（40分）(注:答案清使用加上中文单位。如：欧姆、毫安、微安、伏特、千伏、赫兹、千赫等）

1.在图2.2.3所示射极偏置放大电路中,若在集电极串入一只直流电流表(直流电流表只能测量电流的平均值),在静态时,电流表的读数为ICQ,则Ic与ICQ的关系(大于、小于、等于)为：没有失真时Ic__ICQ。
2.在图2.2.3所示射极偏置放大电路中,若在集电极串入一只直流电流表(直流电流表只能测量电流的平均值),在静态时,电流表的读数为ICQ,则Ic与ICQ的关系(大于、小于、等于)为：输出产生饱和失真时Ic__ ICQ。
3.在图2.2.3所示射极偏置放大电路中,若在集电极串入一只直流电流表(直流电流表只能测量电流的平均值),在静态时,电流表的读数为ICQ,则Ic与ICQ的关系(大于、小于、等于)为：输出产生截止失真时Ic__ICQ。
4.在图2.2.3中,设输入信号Vi为正弦波,若输出波形的负半波被削平,则这是__失真。
5.如图2.2.4所示放大电路中，Vcc=20V,Rb1=80千欧，Rb2=20千欧，Re=3.3千欧，RC=RL=10千欧,设三极管的ß=30,VBE=0.7V,rbb'=200欧姆,估算该电路最大不失真输出电压的幅值为（ICEO和VCES忽略不计）__。
6.如图2.2.4所示放大电路中，Vcc=20V,Rb1=80千欧，Rb2=20千欧，Re=3.3千欧，RC=RL=10千欧,设三极管的ß=30,VBE=0.7V,rbb'=200欧姆,若规定放大电路的最大不失真幅度尽也许大，则Rb1应取__。
场效应管及基本放大电路测试题
一.选择题（60分）
1.为了把一个低阻输入的放大电路（或内阻极小的的电压源）转变为高阻输入的法放大电路（或内阻尽也许大的电流源），可以在低阻输出的放大电路后面接入___。
A、共射电路 B、共极电路 C、共基电路 D、任何一种组态放大电路
2.在单级放大电路中，若输入为正弦波形，用示波器观测Vo和Vi的波形，当放大电路为共射电路时，则Vo和Vi 的相位___。
A、同相 B、反相 C、相差90° D、不定
3.在单级放大电路中，若输入为正弦波形，用示波器观测Vo和Vi的波形，当放大电路为共集电路时，则Vo和Vi 的相位___。
A、同相 B、反相 C、相差90° D、不定
4.在单级放大电路中，若输入为正弦波形，用示波器观测Vo和Vi的波形，当放大电路为共基电路时，则Vo和Vi 的相位___。
A、同相 B、反相 C、相差90° D、不定
5.即能放大电压，也能放大电流的是___组态电路。
A、共射 B、共集 C、共基 D、不定
6.即能放大电压，但不能放大电流的是___组态电路。
A、共射 B、共集 C、共基 D、不定
7.只能放大电流，但不能放大电压的是___组态电路。
A、共射 B、共集 C、共基 D、不定
8.在共射、共基和共集三种基本放大电路组态中，电压放大倍数小于1的是___组态电路。A、共射 B、共集 C、共基 D、不定
9.在共射、共基和共集三种基本放大电路组态中，输入电阻最大的是___组态电路。
A、共射 B、共集 C、共基 D、不定
10.在共射、共基和共集三种基本放大电路组态中，输出电阻最大的是___组态电路。
A、共射 B、共集 C、共基 D、不定
11.某场效应管的IDSS为6mA,而IDQ自漏极流出，大小为8mA,则该管是___。
A、P沟道结型管 B、N沟道结型管 C、耗尽型PMOS管 D、耗尽型NMOS管
12、在图2.3.1中所示的几个偏置放大电路中，能正常工作的是————。
A、A B、B C、C
二.填空计算题（40分）(注:答案清使用加上中文单位。如：欧姆、毫安、微安、伏特、千伏、赫兹、千赫、毫西等）

1.对于共射、共集和共基三种基本组态放大电路中，若希望电压放大倍数大，可选用__
