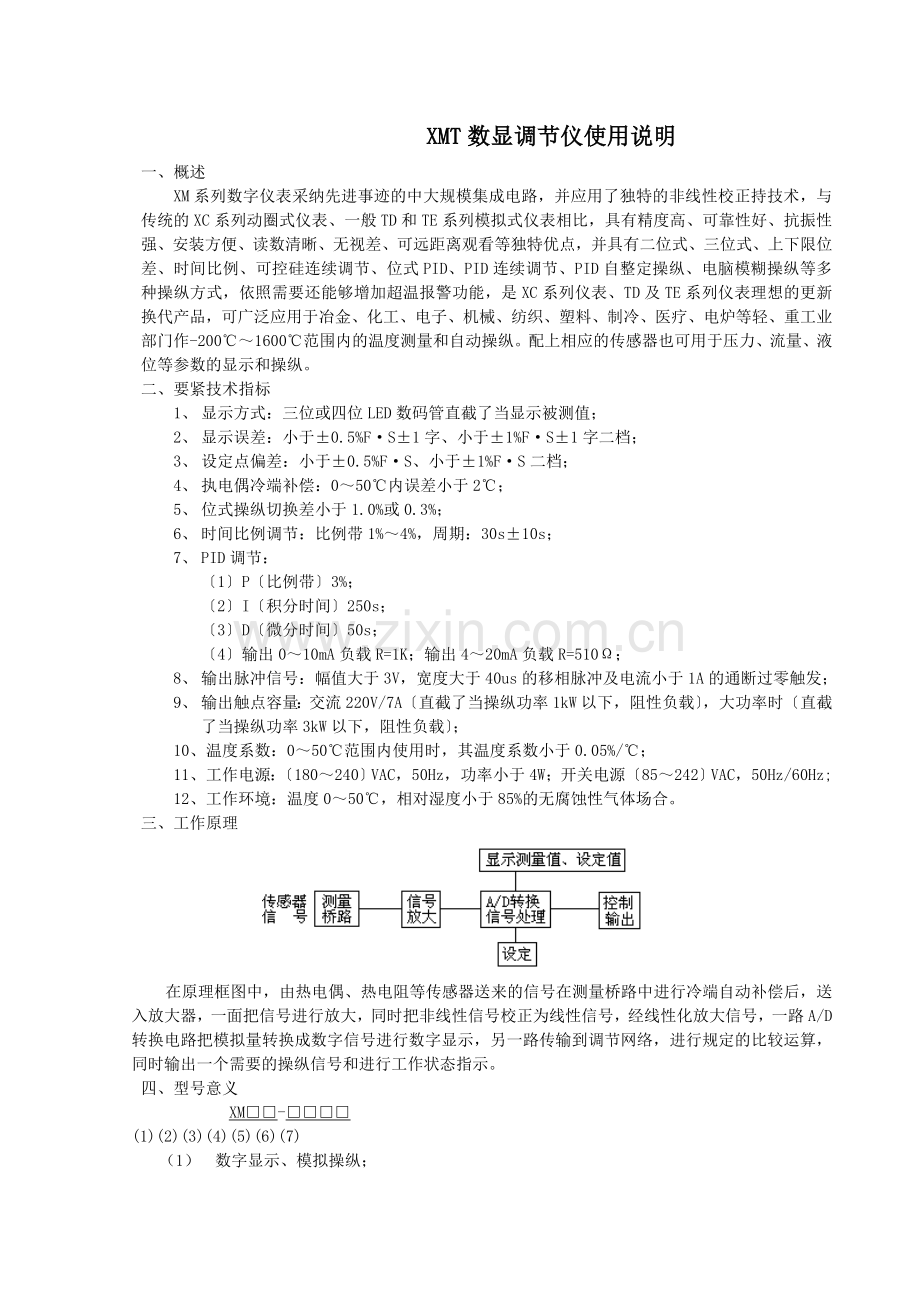

XMT数显调节仪使用说明
一、 概述
XM系列数字仪表采纳先进事迹的中大规模集成电路，并应用了独特的非线性校正持技术，与传统的XC系列动圈式仪表、一般TD和TE系列模拟式仪表相比，具有精度高、可靠性好、抗振性强、安装方便、读数清晰、无视差、可远距离观看等独特优点，并具有二位式、三位式、上下限位差、时间比例、可控硅连续调节、位式PID、PID连续调节、PID自整定操纵、电脑模糊操纵等多种操纵方式，依照需要还能够增加超温报警功能，是XC系列仪表、TD及TE系列仪表理想的更新换代产品，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉等轻、重工业部门作-200℃～1600℃范围内的温度测量和自动操纵。配上相应的传感器也可用于压力、流量、液位等参数的显示和操纵。
二、 要紧技术指标
1、 显示方式：三位或四位LED数码管直截了当显示被测值；
2、 显示误差：小于±0.5%F·S±1字、小于±1%F·S±1字二档；
3、 设定点偏差：小于±0.5%F·S、小于±1%F·S二档；
4、 执电偶冷端补偿：0～50℃内误差小于2℃；
5、 位式操纵切换差小于1.0%或0.3%；
6、 时间比例调节：比例带1%～4%，周期：30s±10s；
7、 PID调节：
〔1〕P〔比例带〕3%；
〔2〕I〔积分时间〕250s；
〔3〕D〔微分时间〕50s；
〔4〕输出0～10mA负载R=1K；输出4～20mA负载R=510Ω；
8、 输出脉冲信号：幅值大于3V，宽度大于40us的移相脉冲及电流小于1A的通断过零触发；
9、 输出触点容量：交流220V/7A〔直截了当操纵功率1kW以下，阻性负载〕，大功率时〔直截了当操纵功率3kW以下，阻性负载〕；
10、温度系数：0～50℃范围内使用时，其温度系数小于0.05%/℃；
11、工作电源：〔180～240〕VAC，50Hz，功率小于4W；开关电源〔85～242〕VAC，50Hz/60Hz;
12、工作环境：温度0～50℃，相对湿度小于85%的无腐蚀性气体场合。
三、 工作原理

在原理框图中，由热电偶、热电阻等传感器送来的信号在测量桥路中进行冷端自动补偿后，送入放大器，一面把信号进行放大，同时把非线性信号校正为线性信号，经线性化放大信号，一路A/D转换电路把模拟量转换成数字信号进行数字显示，另一路传输到调节网络，进行规定的比较运算，同时输出一个需要的操纵信号和进行工作状态指示。
四、 型号意义

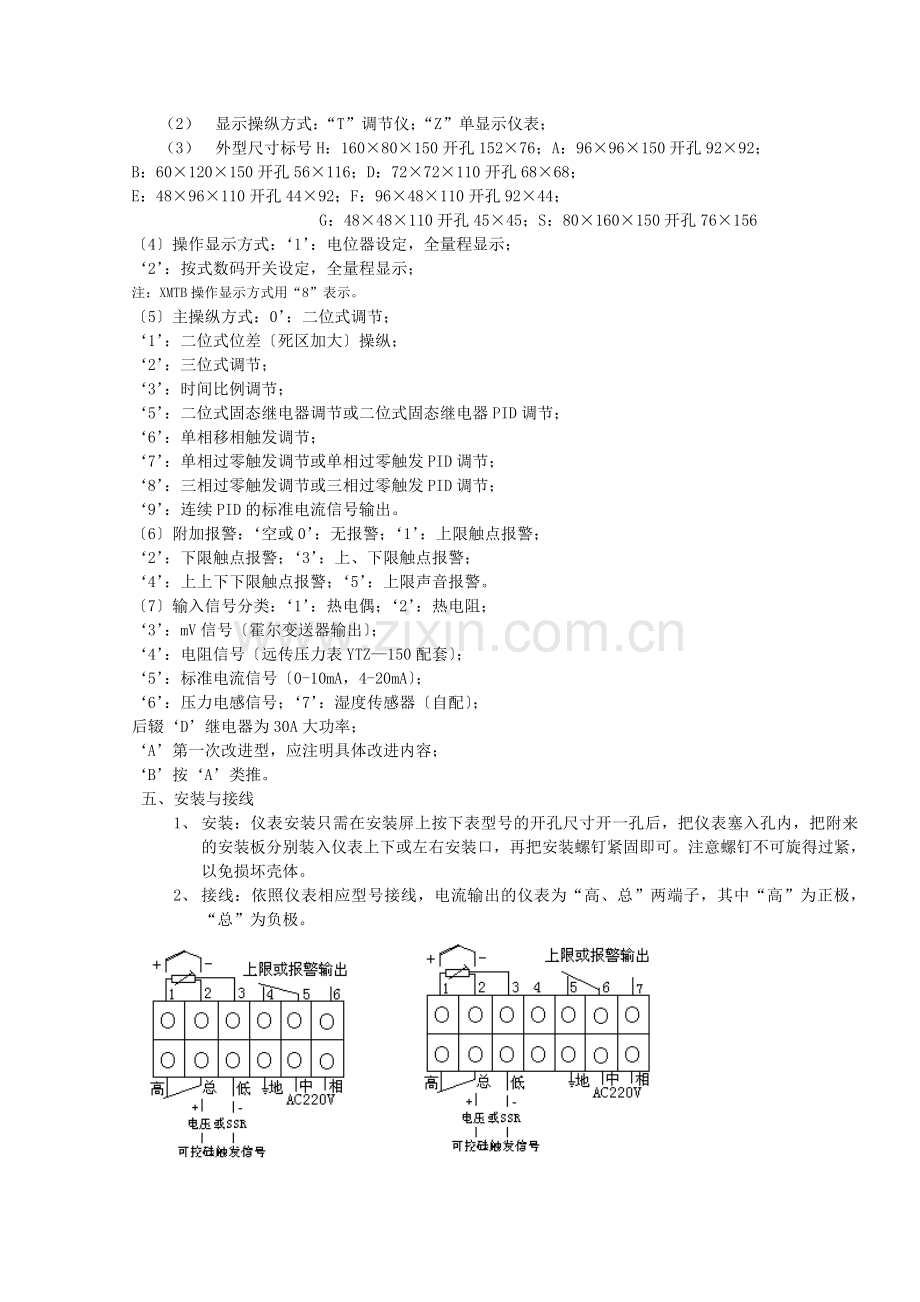

XM□□-□□□□
(1)(2)(3)(4)(5)(6)(7)
（1） 数字显示、模拟操纵；
（2） 显示操纵方式：“T”调节仪；“Z”单显示仪表；
（3） 外型尺寸标号H：160×80×150开孔152×76；A：96×96×150开孔92×92；
B：60×120×150开孔56×116；D：72×72×110开孔68×68；
E：48×96×110开孔44×92；F：96×48×110开孔92×44；
G：48×48×110开孔45×45；S：80×160×150开孔76×156
〔4〕操作显示方式：‘1’：电位器设定，全量程显示；
‘2’：按式数码开关设定，全量程显示；
注：XMTB操作显示方式用“8”表示。
〔5〕主操纵方式：0’：二位式调节；
‘1’：二位式位差〔死区加大〕操纵；
‘2’：三位式调节；
‘3’：时间比例调节；
‘5’：二位式固态继电器调节或二位式固态继电器PID调节；
‘6’：单相移相触发调节；
‘7’：单相过零触发调节或单相过零触发PID调节；
‘8’：三相过零触发调节或三相过零触发PID调节；
‘9’：连续PID的标准电流信号输出。
〔6〕附加报警：‘空或0’：无报警；‘1’：上限触点报警；
‘2’：下限触点报警；‘3’：上、下限触点报警；
‘4’：上上下下限触点报警；‘5’：上限声音报警。
〔7〕输入信号分类：‘1’：热电偶；‘2’：热电阻；
‘3’：mV信号〔霍尔变送器输出〕；
‘4’：电阻信号〔远传压力表YTZ—150配套〕；
‘5’：标准电流信号〔0-10mA，4-20mA〕；
‘6’：压力电感信号；‘7’：湿度传感器〔自配〕；
后辍‘D’继电器为30A大功率；
‘A’第一次改进型，应注明具体改进内容；
‘B’按‘A’类推。
五、 安装与接线
1、 安装：仪表安装只需在安装屏上按下表型号的开孔尺寸开一孔后，把仪表塞入孔内，把附来的安装板分别装入仪表上下或左右安装口，再把安装螺钉紧固即可。注意螺钉不可旋得过紧，以免损坏壳体。
2、 接线：依照仪表相应型号接线，电流输出的仪表为“高、总”两端子，其中“高”为正极，“总”为负极。

六、 使用与调整
1、 MZ□型：接上电源和传感器，即能显示被测温度值，无需调整。
2、 A.XMT□-101、102、1001、1002型：将仪表连接妥后，把开关拔往“设定”位置，旋转设定
电位器，如今数字显示的是所需温度值。调好后，把开关调往“测量”位置，如今数字显示的是实际温度值。
B.XMT□-201、202、2001、2002型：将仪表连接妥后，把数码开关拔至所需温度值，如今数字显示的是实际温度值。
当实际值低于设定值时，绿灯亮，继电器的总、低通，总、高断；当实际值达到或高于设定
值时，红灯亮，继电器的总、低断，总、高通。
3、A.XMT□-121、122、1201、1202型：将仪表连接妥后，把开关拟拔往“下限设定”的位置，再旋转相对应的下限设定电位器，如今数字显示的是所需的下限温度值，再把开关拔往“上限设定”位置，旋转相应的上限设定电位器，如今显示的是上限温度值，再把开关拔往“测量”位置，数字显示的是实际温度值。
B.XMT□-2201、222、2201、2202型：将仪表连接妥后，把数码开关拔至所需温度值，如今数字显示的是实际温度值。
当实际低于下限设定值时，绿灯亮，上、下限继电器为总、低通，总、高断。当实际值达到或超过下限设定值而仍低于上限设定值时，红、绿灯均熄灭，下限继电器总、低断，总、高通；上限继电器仍为总、低通，总、高断。当实际值达到或超过上限设定值时，上、下限继电器为总、低断，总、高通。
一般作温度操纵时可把下限继电器的输出作辅助加热操纵，上限作加热操纵，也可把下限继电器输出作温度操纵，而把上限继电器输出作超温报警。
4、XMT□-161/2、2601/2、171/2、2701/2型：
将仪表连接妥后，设定同“2”。当实际温度值低于比例带时，负载上的加热电压为供电电压的90%以上，温度上升。当进入比例带后，负载上的加热电压逐渐下降，直至降到供电电压的5%以下，由于该仪表是采纳改变加热功率来改变温度值的调节方式，因此当散热功率和加热平衡时，温度可稳定在某一值上。如稳定值与所需值有偏差〔这与加热器功率、散热情况等有关〕可转动“手动再调”电位器，直至与所需值相符即可。一般控温精度可优于0.1℃〔如发明负载两端电压有抖动现象，可把仪表二根输出线对调〕，并保证可控硅元件的温度低于100℃。
5、XMT□-131/2、2301/2型：
当实际温度未进入比例带时，继电器为总、低通，总、高断，负载升温，当进入比例带后，继电器开始有规律地进行开关动作，温度越高，总、低通的时间越短，反之亦然，仪表用改变负载平均加热功率的方法来改变温度，其它使用方法同XMT□-161/2、2601/2。
6、XMT□-191/2、2901/2型：
当实际温度未进入比例带时，输出为10mA信号，负载升温，进入比例带后，输出电流逐渐减少，直至0.2mA以下。仪表用P、I、D调节方式通过配接ZK型可控硅电压调整器，改变可控硅导通角用来改变负载加热功率。其它使用方法同XMT□-161/2、2601/2。
7、XMT□-151/2、2501/2型：
本系列仪表要紧针对位式操纵〔2001/101等型〕和时间比例操纵〔2301/131等型〕开机后首次温度过冲大，平衡操纵后温度上下波动幅度深而设计。
改进后采纳时间比例P、积分I、微分D操纵方式，应用微电脑技术设置，而操纵输出仍用继电器通断输出，即二位PID操纵。该仪表可直截了当替换位式操纵和时间比例操纵的仪表，同时接线方式完全相同，且操纵精度较高。
XMTS
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：160×80×150
开孔：156×76
XMTB
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：60×120×150
开孔：56×116
XMTA
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：96×96×150
开孔：92×92
操纵方式：三位式操纵
XMTA
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：96×96×150
开孔：92×92
操纵方式：二位式操纵
XMTD
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：72×72×110
开孔：67×67
操纵方式：二位或三位式操纵
XMTF
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：96×48×110或96×48×60
开孔：92×45
XMTE
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：48×96×100
开孔：45×92
操纵方式：二位式操纵
XMTE
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：48×96×100
开孔：45×92
操纵方式：三位式操纵
XMTG
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：48×48×80
开孔：45×45
操纵方式：二位式操纵
XMZ
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：80×160×70
开孔：76×156
XST
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：80×160×70
开孔：76×156
操纵方式：三位式操纵
XMT
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：80×160×150
开孔：76×156
操纵方式：二位式操纵
XMT
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：80×160×150
开孔：76×156
操纵方式：三位式操纵
XMT1301/1311
精度：0.5、1.0级
输入信号：热电偶、热电阻
测控范围：-200℃～1800℃内任选
电源：AC220V±10%50Hz
外形尺寸：96×96×120
开孔：92×92
操纵方式：时间比例操纵
