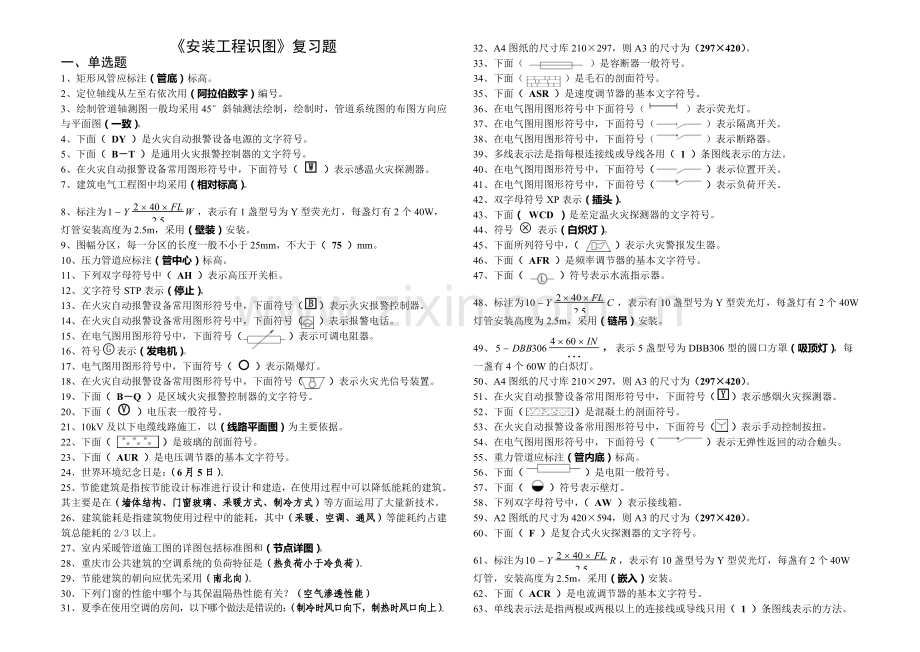

《安装工程识图》复习题
一、单选题
1、矩形风管应标注（管底）标高。
2、定位轴线从左至右依次用（阿拉伯数字）编号。
3、绘制管道轴测图一般均采用45°斜轴测法绘制，绘制时，管道系统图的布图方向应与平面图（一致）。
4、下面（ DY ）是火灾自动报警设备电源的文字符号。
5、下面（ B－T ）是通用火灾报警控制器的文字符号。
6、在火灾自动报警设备常用图形符号中，下面符号（ ）表示感温火灾探测器。
7、建筑电气工程图中均采用（相对标高）。
8、标注为，表示有1盏型号为Y型荧光灯，每盏灯有2个40W，
灯管安装高度为2.5m，采用（壁装）安装。
9、图幅分区，每一分区的长度一般不小于25mm，不大于（ 75 ）mm。
10、压力管道应标注（管中心）标高。
11、下列双字母符号中（ AH ）表示高压开关柜。
12、文字符号STP表示（停止）。
13、在火灾自动报警设备常用图形符号中，下面符号（）表示火灾报警控制器。
14、在火灾自动报警设备常用图形符号中，下面符号（ ）表示报警电话。
15、在电气图用图形符号中，下面符号（ ）表示可调电阻器。
16、符号表示（发电机）。
17、电气图用图形符号中，下面符号（  ）表示隔爆灯。
18、在火灾自动报警设备常用图形符号中，下面符号（ ）表示火灾光信号装置。
19、下面（ B－Q ）是区域火灾报警控制器的文字符号。
20、下面（ ）电压表一般符号。
21、10kV及以下电缆线路施工，以（线路平面图）为主要依据。
22、下面（ ）是玻璃的剖面符号。
23、下面（ AUR ）是电压调节器的基本文字符号。
24、世界环境纪念日是：（6月5日）。
25、节能建筑是指按节能设计标准进行设计和建造，在使用过程中可以降低能耗的建筑。其主要是在（墙体结构、门窗玻璃、采暖方式、制冷方式）等方面运用了大量新技术。
26、建筑能耗是指建筑物使用过程中的能耗，其中（采暖、空调、通风）等能耗约占建筑总能耗的2/3以上。
27、室内采暖管道施工图的详图包括标准图和（节点详图）。
28、重庆市公共建筑的空调系统的负荷特征是（热负荷小于冷负荷）。
29、节能建筑的朝向应优先采用（南北向）。
30、下列门窗的性能中哪个与其保温隔热性能有关？（空气渗透性能）
31、夏季在使用空调的房间，以下哪个做法是错误的：（制冷时风口向下，制热时风口向上）。
32、A4图纸的尺寸库210×297，则A3的尺寸为（297×420）。
33、下面（ ）是容断器一般符号。
34、下面（ ）是毛石的剖面符号。
35、下面（ ASR ）是速度调节器的基本文字符号。
36、在电气图用图形符号中下面符号（ ）表示荧光灯。
37、在电气图用图形符号中，下面符号（ ）表示隔离开关。
38、在电气图用图形符号中，下面符号（ ）表示断路器。
39、多线表示法是指每根连接线或导线各用（ 1 ）条图线表示的方法。
40、在电气图用图形符号中，下面符号（ ）表示位置开关。
41、在电气图用图形符号中，下面符号（ ）表示负荷开关。
42、双字母符号XP表示（插头）。
43、下面（ WCD ）是差定温火灾探测器的文字符号。
44、符号 U 表示（白炽灯）。
45、下面所列符号中，（ ）表示火灾警报发生器。
46、下面（ AFR ）是频率调节器的基本文字符号。
47、下面（ ）符号表示水流指示器。
48、标注为，表示有10盏型号为Y型荧光灯，每盏灯有2个40W
灯管安装高度为2.5m，采用（链吊）安装。
49、，表示5盏型号为DBB306型的圆口方罩（吸顶灯），每
一盏有4个60W的白炽灯。
50、A4图纸的尺寸库210×297，则A3的尺寸为（297×420）。
51、在火灾自动报警设备常用图形符号中，下面符号（）表示感烟火灾探测器。
52、下面（ ）是混凝土的剖面符号。
53、在火灾自动报警设备常用图形符号中，下面符号（ ）表示手动控制按扭。
54、在电气图用图形符号中，下面符号（ ）表示无弹性返回的动合触头。
55、重力管道应标注（管内底）标高。
56、下面（ ）是电阻一般符号。
57、下面（ ）符号表示壁灯。
58、下列双字母符号中，（ AW ）表示接线箱。
59、A2图纸的尺寸为420×594，则A3的尺寸为（297×420）。
60、下面（ F ）是复合式火灾探测器的文字符号。
61、标注为，表示有10盏型号为Y型荧光灯，每盏有2个40W
灯管，安装高度为2.5m，采用（嵌入）安装。
62、下面（ ACR ）是电流调节器的基本文字符号。
63、单线表示法是指两根或两根以上的连接线或导线只用（ 1 ）条图线表示的方法。

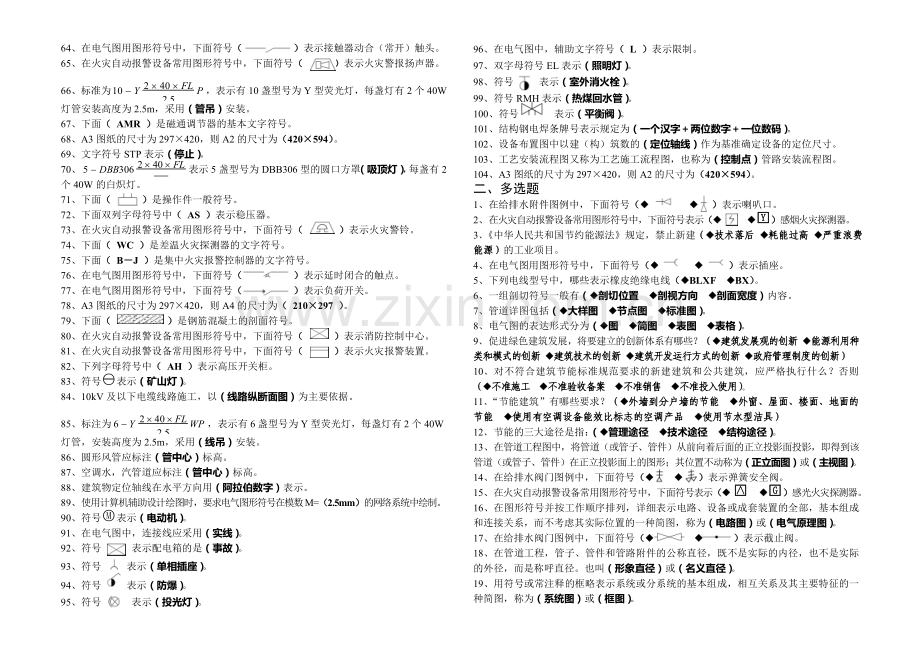

64、在电气图用图形符号中，下面符号（ ）表示接触器动合（常开）触头。
65、在火灾自动报警设备常用图形符号中，下面符号（ ）表示火灾警报扬声器。
66、标准为，表示有10盏型号为Y型荧光灯，每盏灯有2个40W
灯管安装高度为2.5m，采用（管吊）安装。
67、下面（ AMR ）是磁通调节器的基本文字符号。
68、A3图纸的尺寸为297×420，则A2的尺寸为（420×594）。
69、文字符号STP表示（停止）。
70、表示5盏型号为DBB306型的圆口方罩（吸顶灯），每盏有2个40W的白炽灯。
71、下面（ ）是操作件一般符号。
72、下面双列字母符号中（ AS ）表示稳压器。
73、在火灾自动报警设备常用图形符号中，下面符号（ ）表示火灾警铃。
74、下面（ WC ）是差温火灾探测器的文字符号。
75、下面（ B－J ）是集中火灾报警控制器的文字符号。
76、在电气图用图形符号中，下面符号（ ）表示延时闭合的触点。
77、在电气图用图形符号中，下面符号（ ）表示负荷开关。
78、A3图纸的尺寸为297×420，则A4的尺寸为（ 210×297 ）。
79、下面（ ）是钢筋混凝土的剖面符号。
80、在火灾自动报警设备常用图形符号中，下面符号（ ）表示消防控制中心。
81、在火灾自动报警设备常用图形符号中，下面符号（ ）表示火灾报警装置。
82、下列字母符号中（ AH ）表示高压开关柜。
83、符号表示（矿山灯）。
84、10kV及以下电缆线路施工，以（线路纵断面图）为主要依据。
85、标注为，表示有6盏型号为Y型荧光灯，每盏灯有2个40W
灯管，安装高度为2.5m，采用（线吊）安装。
86、圆形风管应标注（管中心）标高。
87、空调水，汽管道应标注（管中心）标高。
88、建筑物定位轴线在水平方向用（阿拉伯数字）表示。
89、使用计算机辅助设计绘图时，要求电气图形符号在模数M=（2.5mm）的网络系统中绘制。
90、符号表示（电动机）。
91、在电气图中，连接线应采用（实线）。
92、符号 表示配电箱的是（事故）。
93、符号 表示（单相插座）。
94、符号 表示（防爆）。
95、符号 表示（投光灯）。
96、在电气图中，辅助文字符号（ L ）表示限制。
97、双字母符号EL表示（照明灯）。
98、符号 表示（室外消火栓）。
99、符号RMH表示（热煤回水管）。
100、符号 表示（平衡阀）。
101、结构钢电焊条牌号表示规定为（一个汉字＋两位数字＋一位数码）。
102、设备布置图中以建（构）筑数的（定位轴线）作为基准确定设备的定位尺寸。
103、工艺安装流程图又称为工艺施工流程图，也称为（控制点）管路安装流程图。
104、A3图纸的尺寸为297×420，则A2的尺寸为（420×594）。
二、多选题
1、在给排水附件图例中，下面符号（¿ ¿ ）表示喇叭口。
2、在火灾自动报警设备常用图形符号中，下面符号表示（¿ ¿）感烟火灾探测器。
3、《中华人民共和国节约能源法》规定，禁止新建（¿技术落后 ¿耗能过高 ¿严重浪费能源）的工业项目。
4、在电气图用图形符号中，下面符号（¿ ¿ ）表示插座。
5、下列电线型号中，哪些表示橡皮绝缘电线（¿BLXF ¿BX）。
6、一组剖切符号一般有（¿剖切位置 ¿剖视方向 ¿剖面宽度）内容。
7、管道详图包括（¿大样图 ¿节点图 ¿标准图）。
8、电气图的表达形式分为（¿图 ¿简图 ¿表图 ¿表格）。
9、促进绿色建筑发展，将要建立的创新体系有哪些？（¿建筑发展观的创新 ¿能源利用种类和模式的创新 ¿建筑技术的创新 ¿建筑开发运行方式的创新 ¿政府管理制度的创新）
10、对不符合建筑节能标准规范要求的新建建筑和公共建筑，应严格执行什么？否则（¿不准施工 ¿不准验收备案 ¿不准销售 ¿不准投入使用）。
11、“节能建筑”有哪些要求？（¿外墙到分户墙的节能 ¿外窗、屋面、楼面、地面的节能 ¿使用有空调设备能效比标志的空调产品 ¿使用节水型洁具）
12、节能的三大途径是指：（¿管理途径 ¿技术途径 ¿结构途径）。
13、在管道工程图中，将管道（或管子、管件）从前向着后面的正立投影面投影，即得到该管道（或管子、管件）在正立投影面上的图形；其位置不动称为（正立面图）或（主视图）。
14、在给排水阀门图例中，下面符号（¿ ¿ ）表示弹簧安全阀。
15、在火灾自动报警设备常用图形符号中，下面符号表示（¿ ¿）感光火灾探测器。
16、在图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部，基本组成和连接关系，而不考虑其实际位置的一种简图，称为（电路图）或（电气原理图）。
17、在给排水阀门图例中，下面符号（¿ ¿ ）表示截止阀。
18、在管道工程，管子、管件和管路附件的公称直径，既不是实际的内径，也不是实际的外径，而是称呼直径。也叫（形象直径）或（名义直径）。
19、用符号或常注释的框略表示系统或分系统的基本组成，相互关系及其主要特征的一种简图，称为（系统图）或（框图）。
20、在给排水图例中，下面符号（¿ ¿ ）表示地漏。
21、在给排水阀门图例中，下面符号（¿ ¿ ）表示旋塞。
22、简图用图形符号、带注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。在电气图中如（¿位置图 ¿系统图 ¿电路图）都属于简图。
23、在电气图用图形符号中，下面符号表示电流互感器（¿ ¿ ）。
24、在电气图用图形符号中，下面符号（¿ ¿ ）表示电阻器。
25、在管道工程图中，将管道（或管子、管件）从前向着后面的正立投影面投影，既得到该管道（或管子、管件）在正立投影面上的图形，其位置不动。称为（¿正立面图 ¿主视图）。
26、在管道工程图中，将管道（或管子、管件）从上向着下面的水平投影面投影，即得到该管道（或管子、管件）在水平投影面上的图形；然后将该图形绕OX轴向下旋转90°，画在其正立面图的正下方，称为（¿平面图 ¿俯视图）。
27、在火灾自动报警设备常用图形符号中，下面符号表示（¿ ¿）可燃气体探测器。
28、简图是“用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图”在电气图中如（¿位置图 ¿系统图 ¿电路图）都属于简图。
29、在电气图用图形符号中，下面符号（¿ ¿ ）表示拉线开关。
30、低压断路器又称自动开关，能在正常情况下切断（¿过电压 ¿负荷）电流，也能在短路故障时切断（短路）电流，又能自动切断过载电流，电路失压时，能自动切断电路。
31、在电气图用图形符号中，下面符号（¿ ¿ ）表示操作器件。
32、焊缝引出线包括（¿指引线 ¿横线 ¿尾线）。
三、判断题
（√）1、电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。
（√）2、标准图是一种具有通用性的图样。
（√）3、给水管道图中，常见安装于下层空间为本层使用的管道绘于本层平面图上。
（√）4、电路不一定构成其闭合回路。
（√）5、剖面符号 表示格网、筛网等。
（×）6、系统图和框图原则上有较大区别。
（√）7、管道坡度宜用单线箭头表示。
（×）8、集中表示法适于较复杂的图。
（×）9、我国公安部对超高层建筑与高层建筑的高度分界线120m。
（×）10、剖面符号 表示自然土壤。
（√）11、双字母符号AD表示晶体管放大器。
（√）12、水平管道的管径应标注在管道的上方。
（√）13、集中表示法适于简单的图。
（√）14、符号 表示中间断开的双向触点。
（√）15、绘制管道轴测图一般均采用45°正面斜轴测法表示，绘制时管道系统的布图方向应与平面图一致。
（√）16、剖面符号 表示液体。
（√）17、管道系统总有一定的来龙去脉，管线总是将流体介质从一个位置送到所需的位置。
（×）18、电气图用图形符号包括一般符号、符号要素、限定符号。
（√）19、符号 表示线圈。
（√）20、压力管道、圆形风管应标注管中心标高。
（×）21、符号 ■ 表示电阻。
（√）22、管道工程图按工程项目性质不同，可分为工业管道工程图和卫生管道图两大类。
（√）23、表格可以作为图的补充，也可以用来代替某些图。
（√）24、管道工程中，某些不可见的管道（穿墙和埋地管道等）不用虚线而用实线表示。
（×）25、符号 表示常开触点。
（√）26、供暖工程图是由平面图、系统图及详图等三个主要部分组成。
（√）27、电气图用图形符号包括一般符号、符号要素、限定符号和方框符号。
（×）28、水平管道的管径尺寸应标注在管道下方。
（√）29、符号 表示感烟火灾探测器。
（×）30、绘制管道轴测图一般均采用45°正面斜轴测法表示，绘制时管道系统的布图方向应与平面图垂直。
（×）31、电气图中的大多数图种，如系统图、逻辑图和接线图等都属于电路图。
（×）32、表格可以作为图的补充，但不能用来代替某些图。
（√）33、额定电压10kV及以下的架空线路和电缆线为电力配电线路。
（×）34、压力管道、圆形风管应标注管内底标高。
（×）35、图幅分区的数目视图的复杂程度而定，但每边必须为奇数。
（√）36、供暖工程图是由平面图、系统图及详图等三个主要部分组成。
（×）37、电路应构成其闭合回路。
（√）38、符号 表示动力或动力照明配电箱。
（×）39、管道流程图主要表明管道系统的作用，反映锅炉房内各设备之间的相互关系。
（√）40、系统图和框图原则上无区别。
（√）41、符号 表示安全灯。
（√）42、管道工程图是按比例绘制的。
（√）43、符号 表示熔断器。
（√）44、图幅分区的方法是将图纸相互垂直的两边各自加以等分。
（√）45、剖面符号 表示素土夯实。
（×）46、符号 表示感烟火灾探测器。
（×）47、管道坡度可用双线箭头表示。
（√）48、简图是电气图的主要表达形式。
（√）49、文字符号分为基本文字符号和辅助文字符号。
（×）50、MS表示异步电动机。
（√）51、变配电所供电系统图，习惯上称为主接线图。
（√）52、我国公安部对高层建筑与低层建筑的高度分界线为24m。
（√）53、供暖工程图是由剖面图、系统图及详图等三个部分组成的。
（√）54、图幅分区的数目视图的复杂程度而定，但每边必须为偶数。
（√）55、比例是指图形与实物的相应要素的线性尺寸之比。
（√）56、符号 表示球型灯。
（√）57、MS表示同步电动机。
（√）58、剖面符号 表示自然土壤。
（×）59、剖面符号 表示固体。
（×）60、动力照明图中的土建平面图是完全按比例绘制的，电气部分的导线和设备也完全按比例绘制。
（√）61、我国公安部对超高层建筑与高层建筑的高度分界线100m。
（×）62、在高层建筑中为避免底层受过大的水静压力，常采用横向分压的供水方式。
（×）63、剖面符号 表示普通砖。
（√）64、文字符号分为基本文字符号、辅助文字符号和限度符号。
（×）65、GS表示异步电动机。
（×）66、变配电所供电系统图，习惯上称为电路图。
（√）67、管道轴测图有正等轴测图和斜等轴测图两种。
（×）68、符号 表示感温火灾探测器。
（×）69、标准图不能作为通用性的图样。
（√）70、简图是电气图的一种表达形式。
（×）71、压力管道、圆形风管应标注管顶标高。
（×）72、水平管道的管径尺寸应标注在管道前方。
（×）73、比例是指图形与实物的相应要素的尺寸之比。
（×）74、剖面符号 表示夯实土壤。
（√）75、画法几何就是研究在平面上表达空间形体的图示法和研究在平面上解答空间几何问题的图解法。
（√）76、作为空间几何元素的面没有厚薄。
（×）77、轴测投影方向垂直于轴测投影面，称为斜轴测投影。
（×）78、矩形风管所注标高通常表示管中心标高。
（×）79、矩形风道的截面定型尺寸应“B×A”表示。
（√）80、A3、A4号图纸可根据需要，沿短边以短边的倍数加长。
（×）81、电气系统图和框图有原则区别。
（√）82、双字母符号RP表示电位器。
（√）83、管道承插、螺纹和焊接连接的图例符号一般仅在轴测图中出现。
（√）84、在轴测图中，管线的标高一般标注在管道的上方。
（×）85、符号RJ表示热水回水管。
（√）86、在管道纵断面图中，可根据需要对纵向和横向采用不同的组合比例。
（√）87、水处理流程图，水处理高程图和建筑给排水系统原理图均可不按比例绘制。
（√）88、通常钢筋混凝土管的管径以外径d表示。
（√）89、图幅分区的方法是将图纸相互垂直的两对边各自加以等分。
（×）90、双字母符号AH表示低压开关柜。
（√）91、通风空调工程施工图一般由平面图、剖面图、系统轴测图、原理图和详图组成。
（√）92、大样图是表示一组（套）设备的配管（线）或一组配件组合安装的一种详图。
四、综合题
1、阅读建筑电气工程图的一般程序是什么，阅读各种电气工程图的目的？
答：（1）看标题栏及图纸及目录，了解工程名称、项目内容，设计日期及图纸数量和内容。
（2）看总图说明，了解工程总体概况及设计依据，了解图中未能表达清楚的有关事项。
（3）看系统图，了解系统的基本组成，主要电气设备、元件等连接关系及其规格型号、参数等，掌握该系统的概况。
（4）看平面布置图，了解设备、灯具、开关位置，线路敷设部位、敷设方法及所用导线、型号、规格数量、管径大小。
（5）看电路接线图，了解各系统中用电设备的电气自动控制原理，用于指导设备的安装和控制系统的调试工作。
（6）看大样图，了解设备安装的方法，指导安装施工和编制工程材料计划。
（7）看设备材料表，了解工程所使用的设备材料及数量等。
2、识读管道工程图应注意哪些特点？
答：（1）必须首先了解与工程图纸有关的图例符号及其所代表的内容；（2）必须熟悉管道系统与房屋建筑的各种相互关系、各工种图纸之间的相互关系；（3）识图时，可沿着（或逆着）管内介质流向，按先干管后支管的顺序进行，以便尽快掌握完整的管道系统；（4）应将平面图与系统轴测图对照阅读；（5）熟悉管道工程图的习惯画法和规定画法。
3、通风空调工程图一般由哪些图纸组成？
答：通风空调工程施工图一般由五部分组成。（一）平面图：①系统平面图；②制冷机房平面图；③空调机房平面图。（二）剖面图：①空调系统剖面图；②空调机房剖面图。（三）系统图。（四）原理图。（五）详图。
4、简述10kW变配电所总体布置的要求？
答：变配电所的布置必须遵守安全、可靠、适用、经济等原则。并应用于安装、操作、搬运、检修、试验和检测。变配电所的设备布置，应符合国家标准《10kW及以下变配电设计规范》（GB50053-94），《低压配电设计规范》（GB50054-95）。
变配电总体布置的要求为：①便于运行及维护；②保证运行安全；③便于进出线；④节约土地和土建费用。
5、建筑电气工程图主要是由哪几种图组成？
答：建筑电气工程图主要由系统图、位置图（平面图）、电路图（控制原理图）、接线图、端子接线图、设备材料表等组成。
6、交配电所工程图包括哪些内容？
答：变配电所工程图主要包括变配电所系统图，上次回路电路图及接线图，变配电所设备安装平面图、剖面图、变配电所照明系统图和平面布置图，变配电所防雷，接地系统工程图等。
7、管道工程图有哪些习惯画法和规定画法？
答：管道工程的习惯画法和规定画法：（1）给排水管道图中，常将安装于下层空间而为本层使用的管道绘于本层平面图上；（2）管道图中某些不可见的管道（穿墙和埋地管道等）不用虚线而用实线表示；（3）管道工程图是按比例而且是示意性表示。局部位置的管道尺寸由规范和标准图确定；（4）室内给排水系统轴测图中，给水管道只绘到水龙头，排水管道只绘到卫生器具出口处的存水弯，而不绘出卫生器具。有水泵加压的管道平面图和轴测图中，有的设计人员未绘水泵外形轮廓线，仅绘出水泵进出口和水泵基础外形轮廓线。
8、管道工程采用的投影面有几个？相互有什么关系？
答：管道工程采用的投影面有四个面。即水平投影面、正立投影面、左侧立投影面、右侧立投影面。在四个投影面中，水平、正立与左、右侧立投影面相互垂直。投影时采用正投影法，向着相应的投影面进行投影。
9、室内给水排水工程图的识读方法？
答：识图顺序为：先识读室内给水排水平面图，再对照室内给水排水平面图识读室内给水系统图和室内排水系统图，然后识读详图。
（1）室内给水排水平面图的识读方法，识图顺序为：先底层平面图，然后各层平面图。识读底层平面图时，先识读卫生器具，再识读给水系统的引入管、立、干、支管，然后识读排水系统的支、干、立、排出管。
（2）室内给水系统图的识读方法，识读室内给水系统图的方法为对照法；将室内给水系统图与室内给水排水平面对照识读，先找出室内给水系统图中与室内给水排水平面图中相同编号的引入管和给水管，然后依次识读引入管、立、干、支管。
（3）室内排水系统图识读方法，识读室内排水系统图的方法也采用对照法：将室内排水系统图与室内给水排水平面图对照识读，先找出室内排水系统图中与室内给水排水平面图中相同编号的排出管和排水立管，然后按支、干、立排出管的顺序识读。
10、说明动力及照明平面图的特点？
答：（1）动力、照明及平面图是假设将建筑物经过门、窗水平方向切开，移去上面部分，人再站在高处往下看，所看到的建筑平面形状、大小、墙柱的位置厚度、门窗的类型，以及建筑物内用电设备、动力、照明设备平面布置，线路走向情况，常用细实线绘出建筑平面的墙体、门窗、吊车梁、工艺设备等外形轮廓，再用中实线绘出电气部分。（2）动力及照明平面图主要表示动力及照明线路的敷设位置，敷设方式，导线规格型号，导线根数，穿管管径等，同时还要标出各种用电设备（如照明灯、电动机、电风扇、插座等），及配电设备（配电箱、开关等）的数量、型号和相对位置。（3）动力及照明平面图的土建平面是完全按比例绘制的，电气部分的导线和设备的垂直距离和空间位置一般也不另用立面图表示，而是采用文字标注安装标高或附加必要的施工说明的办法解决。
11、简述室内照明平面图的阅读方法？
答： （1）应按阅读建筑电气工程图的一般顺序进行阅读。首先应阅读相对应的动力、照明系统图，了解整个系统的基本组成，相互关系；
（2）阅读说明。平面图常附有设计或施工说明，以表达图中无法表示或不易表示，但又与施工有关的问题。有时还给出设计所采用的非标准图形符号；
（3）了解建筑物的基本情况，熟悉电气设备、灯具等在建筑物内分布及安装位置，同时要了解它们的型号、规格、性能、特点和对安装的技术要求；
（4）了解各支路的负荷分配情况和连接情况。一般从进线开始，经过配电箱后，一条支路一条支路地看；
（5）平面图是施工单位用来指导施工的依据。而常用设备、灯具体安装方法要通过阅读安装大样图来解决。应将二者结合起来阅读；
（6）平面图只表示设备和线路的平面位置而很少反映空间高度。但在阅读平面图时，必须建立起空间概念；
（7）相互对照、综合看图。为避免建筑电气设备及电气线路与其他建筑设备及管路在安装时发生位置冲突，在阅读动力、照明平面图时要对照阅读其他建筑设备安装工程施工图，同时还要了解规范要求。
12、根据下图管道平面图作轴测图
解：

13、建筑内部给水系统最常用的基本图式有哪几种？试绘图说明。
答：（1）下行上给的直接给水方式。当室外给水管网的水压、水量在一天内任何时间均能保证室内管网最不利的要求时，才采用这种方式；（2）设水池、水泵和水箱的供水方式。这种方式适用于外网水压经常不足且不允许直接抽水，允许设置高位水箱的多层或高层建筑。这种方式有上行下给方式和下行上给方式；（3）高层建筑的分区给水方式。在高层建筑中，为避免底层承受过大静水压力，常采用竖向分压的供水方式。

水箱

水池
（1） （2） （3）
