2025版新能源电子教案第4章：智能电网控制系统教学实践与探索.pptx

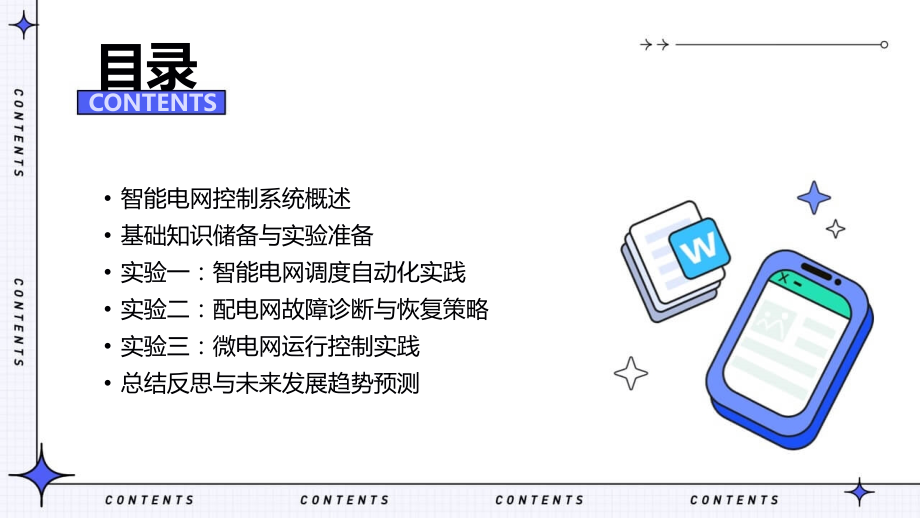

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,汇报人：,2025-1-1,2025版新能源电子教案第4章：智能电网控制系统教学实践与探索,目录,CONTENTS,智能电网控制系统概述,基础知识储备与实验准备,实验一：智能电网调度自动化实践,实验二：配电网故障诊断与恢复策略,实验三：微电网运行控制实践,总结反思与未来发展趋势预测,01,智能电网控制系统概述,智能电网定义,智能电网是结合了先进的通信、信息和控制技术的电力系统，旨在实现电力供应的高效、可靠、安全和环保。,发展趋势,随着新能源技术的不断发展，智能电网正朝着更加智能化、自动化和分布式的方向发展，以适应未来能源系统的需求。,智能电网定义与发展趋势,负责采集电网各环节的实时数据，包括电量、电压、电流等关键信息，为后续的决策和控制提供数据支持。,对感知层采集的数据进行分析和处理，实现对电网的实时监控、优化调度、故障预警和恢复等功能。,智能电网控制系统是智能电网的核心组成部分，其基本架构包括感知层、通信层、应用层等，各层之间协同工作，实现对电网的实时监控、优化调度和故障处理等功能。,感知层,实现感知层与应用层之间的数据传输和通信，确保信息的及时、准确和可靠传递。,通信层,应用层,控制系统基本架构及功能,关键技术,通信技术：包括有线通信和无线通信，是实现智能电网各环节信息交互的基础。,数据处理技术：包括数据挖掘、数据分析和可视化等技术，用于处理和分析电网运行过程中的大量数据，提取有价值的信息。,应用领域,新能源接入与控制：智能电网控制系统可以实现新能源发电设备（如风电、光伏）的平滑接入和有效控制，提高新能源利用率和电网稳定性。,需求侧管理：通过智能电网控制系统，可以实现对用户侧用电行为的实时监测和调控，引导用户合理用电，降低峰谷差，提高电网运行效率。,关键技术与应用领域,掌握智能电网控制系统的基本架构和功能。,了解智能电网的关键技术及其应用领域。,培养分析和解决智能电网控制系统实际问题的能力。,学习目标,重点：智能电网控制系统的基本架构、功能以及关键技术。,难点：如何运用所学知识分析和解决智能电网控制系统中的实际问题，如新能源接入与控制、需求侧管理等。,重点难点,本章学习目标与重点难点,02,基础知识储备与实验准备,包括发电、输电、变电、配电和用电等环节，以及相应的通信、调度和自动化系统等。,电力系统组成,分析不同电压等级的电网结构，如输电网、配电网的结构特点和运行方式。,电网结构特点,介绍各类电力负荷（如工业负荷、商业负荷、居民负荷等）的特性及其对电力系统的影响。,电力负荷特性,电力系统基础知识回顾,01,02,03,智能控制方法,探讨模糊控制、神经网络控制、遗传算法等智能控制方法在电力系统自动化中的应用前景。,控制系统的基本概念,包括开环控制和闭环控制，以及控制系统的组成要素（如控制器、执行器、传感器等）。,自动化控制原理,介绍经典控制理论（如PID控制）和现代控制理论（如状态空间法）的基本原理及其在电力系统中的应用。,自动化控制原理简介,实验平台搭建及仪器设备介绍,01,描述智能电网控制系统的实验平台架构，包括硬件设备（如工控机、PLC、传感器等）和软件系统（如SCADA系统、能量管理系统等）。,详细介绍实验平台中各类仪器设备的功能、性能参数及使用方法，如变压器、断路器、互感器、保护装置等。,说明实验所需的环境条件（如温度、湿度、电磁干扰等）以及如何进行环境配置和优化。,02,03,实验平台架构,仪器设备功能,实验环境配置,安全操作规范与注意事项,介绍实验室的安全管理制度，包括人员出入管理、设备使用登记、危险品管理等。,实验室安全制度,详细阐述智能电网控制系统实验过程中的安全操作规范，如设备接线、通电测试、故障排除等步骤中的安全注意事项。,安全操作规范,列举实验中可能遇到的紧急情况（如设备故障、人身触电等）及其相应的应急处理措施和方法。,应急处理措施,03,实验一：智能电网调度自动化实践,调度中心系统,负责数据采集、处理、分析，实现遥控、遥测、遥信等功能，是智能电网调度的核心。,厂站自动化系统,包括变电站、发电厂等的自动化设备，实现遥测、遥控、遥信等功能，为调度中心提供实时数据。,工作原理,调度自动化系统通过通信系统实时收集各个厂站的运行数据，进行数据分析和处理，然后根据分析结果对电网进行调度和控制，确保电网安全、稳定、经济运行。,通信系统,采用光纤、微波等通信方式，确保数据传输的实时性和准确性，连接调度中心和各个监测点。,调度自动化系统组成及工作原理,通过网络实现对电网设备的实时监控，包括设备状态、运行数据等，及时发现并处理异常情况。,利用各种传感器和测量设备，实时采集电网的电压、电流、功率等参数，为调度中心提供准确的数据支持。,采用高效的数据压缩和加密技术，确保数据采集的实时性和安全性，防止数据泄露和被篡改。,对采集到的数据进行处理和分析，提取有用的信息，为调度策略的制定提供科学依据。,远程监控与数据采集技术应用,远程监控技术,数据采集技术,数据传输技术,数据处理技术,调度策略制定及优化方法探讨,调度策略制定,根据电网的实际情况和运行需求，制定合理的调度策略，包括负荷分配、备用容量安排、无功优化等。,风险评估与预防,对电网运行进行风险评估，及时发现潜在的安全隐患，并采取相应的预防措施，确保电网稳定运行。,优化方法,采用先进的优化算法和技术手段，如线性规划、遗传算法等，对调度策略进行优化，提高电网运行的经济性和安全性。,应急处理机制,建立完善的应急处理机制，对突发事件进行快速响应和处理，最大程度地减少损失和影响。,实验准备,搭建智能电网调度自动化实验平台，包括调度中心系统、通信系统、厂站自动化系统等。,结果分析,根据实验结果，分析调度自动化系统的性能、数据采集的准确性、调度策略的合理性等，并提出改进意见和建议。,实验总结,对整个实验过程进行总结和评价，指出实验中存在的问题和不足，为今后的学习和实践提供参考和借鉴。,实验步骤,按照实验指导书的要求，逐步进行实验操作，包括系统登录、数据采集、监控画面查看、调度策略制定等。,实验操作步骤与结果分析,01,02,03,04,04,实验二：配电网故障诊断与恢复策略,故障类型,包括单相接地故障、两相短路故障、两相接地故障和三相短路故障等。,诊断方法,基于故障指示器的诊断、基于FTU的诊断、基于人工智能和机器学习的诊断方法等。,配电网故障类型及诊断方法,行波法、阻抗法、信号注入法等，以及基于多源信息融合的智能定位技术。,故障定位技术,通过配电自动化系统中的开关设备，如负荷开关、断路器等进行故障隔离，以及采用智能分界开关实现自动隔离。,隔离技术实现,故障定位与隔离技术实现,恢复供电策略制定及优化,优化方法,采用启发式搜索、遗传算法、粒子群优化等智能优化算法，以及基于大数据和云计算技术的优化方法。,恢复供电策略,包括网络重构、负荷转供、分布式电源接入等策略，以及考虑多目标优化的综合恢复策略。,设计思路,结合配电网实际运行情况和故障处理需求，设计故障诊断与恢复策略实验方案，通过模拟实验验证方案的有效性和可行性。,过程记录,实验设计思路与过程记录,详细记录实验过程中的操作步骤、数据变化、问题分析等信息，为实验结果分析和改进提供有力支持。同时，注重实验过程中的安全规范和操作规范，确保实验顺利进行。,01,02,05,实验三：微电网运行控制实践,微电网定义,微电网是一种由分布式电源、储能装置、能量转换装置、负荷、监控和保护装置等组成的小型发配电系统，可实现自我控制和自我管理。,运行特点,微电网具有并网和离网两种运行模式，可根据实际需求进行灵活切换；同时，微电网还具备较高的供电可靠性和安全性，能有效应对外部电网故障。,微电网概念及其运行特点,VS,当微电网需要并入外部电网时，需确保微电网与大电网的电压、频率和相位等参数一致，然后通过合闸操作实现并网。,离网切换过程,当外部电网出现故障或微电网需要独立运行时，微电网控制系统会迅速检测并切断与外部电网的连接，同时启动内部的储能装置和分布式电源，确保微电网内部的供电稳定。,并网切换过程,并网/离网切换过程剖析,故障诊断与处理,当微电网内部出现故障时，能量管理系统能迅速诊断故障原因并给出处理建议，确保微电网的安全稳定运行。,能量监测与分析,能量管理系统能实时监测微电网内部的电量、电压、电流等参数，以及各分布式电源的运行状态，为能量调度提供数据支持。,能量调度与优化,根据微电网内部的负荷需求和分布式电源的运行状态，能量管理系统能智能调度各电源出力，实现能量的最优分配和高效利用。,能量管理系统功能演示,实验准备,检查微电网实验平台的各组成部分是否完好无损，确保实验所需仪器和设备齐全。,实验步骤,按照实验指导书的要求，逐步进行微电网的并网/离网切换操作、能量管理系统的功能演示等操作，同时注意观察并记录实验过程中的现象和数据。,数据记录与分析,详细记录实验过程中各阶段的参数变化、设备运行状态等信息，并结合理论知识对数据进行分析和处理，得出实验结论。,实验操作步骤与数据记录,01,02,03,06,总结反思与未来发展趋势预测,通过本次智能电网控制系统的教学实践，学生们的实际操作能力得到了显著提升，能够独立完成基本的系统配置和调试任务。,学生实践能力提升,实践教学与理论课程相结合，使学生们对智能电网控制系统的基本原理和关键技术有了更深入的理解。,理论知识深化理解,在实践过程中，学生们分组协作，共同解决问题，团队协作意识和能力得到了锻炼和提高。,团队协作意识增强,本次教学实践成果总结,实验设备不足,部分实践内容难度较高，部分学生难以完成，建议针对不同层次的学生设置不同难度的实践任务。,实践内容难度适中,教师指导力量有限,由于教师资源有限，有时难以兼顾所有学生的指导需求，建议加强教师队伍建设，提高实践教学指导能力。,目前实验设备数量有限，难以满足所有学生的实践需求，建议增加设备投入，完善实践教学条件。,存在问题分析及改进建议,技术融合创新,随着物联网、大数据、云计算等技术的不断发展，智能电网控制系统将实现更多技术的融合创新，提高系统的智能化和自动化水平。,定制化解决方案,安全防护能力提升,智能电网控制系统未来发展趋势预测,根据不同地区、不同用户的需求，智能电网控制系统将提供更加定制化的解决方案，满足多样化的能源管理需求。,随着网络安全威胁的不断增加，智能电网控制系统将更加注重安全防护能力的建设，保障系统的稳定运行和数据安全。,拓展实践领域,建议学生积极拓展实践领域，参与更多与智能电网控制系统相关的项目实践，积累更多实践经验。,培养创新意识,鼓励学生在学习和工作中敢于创新、勇于尝试，为智能电网控制系统领域的发展贡献自己的力量。,持续学习新技术,鼓励学生持续关注和学习智能电网控制系统领域的新技术、新动态，不断提高自身专业素养。,对学生未来学习和工作建议,THANKS,感谢您的观看,
