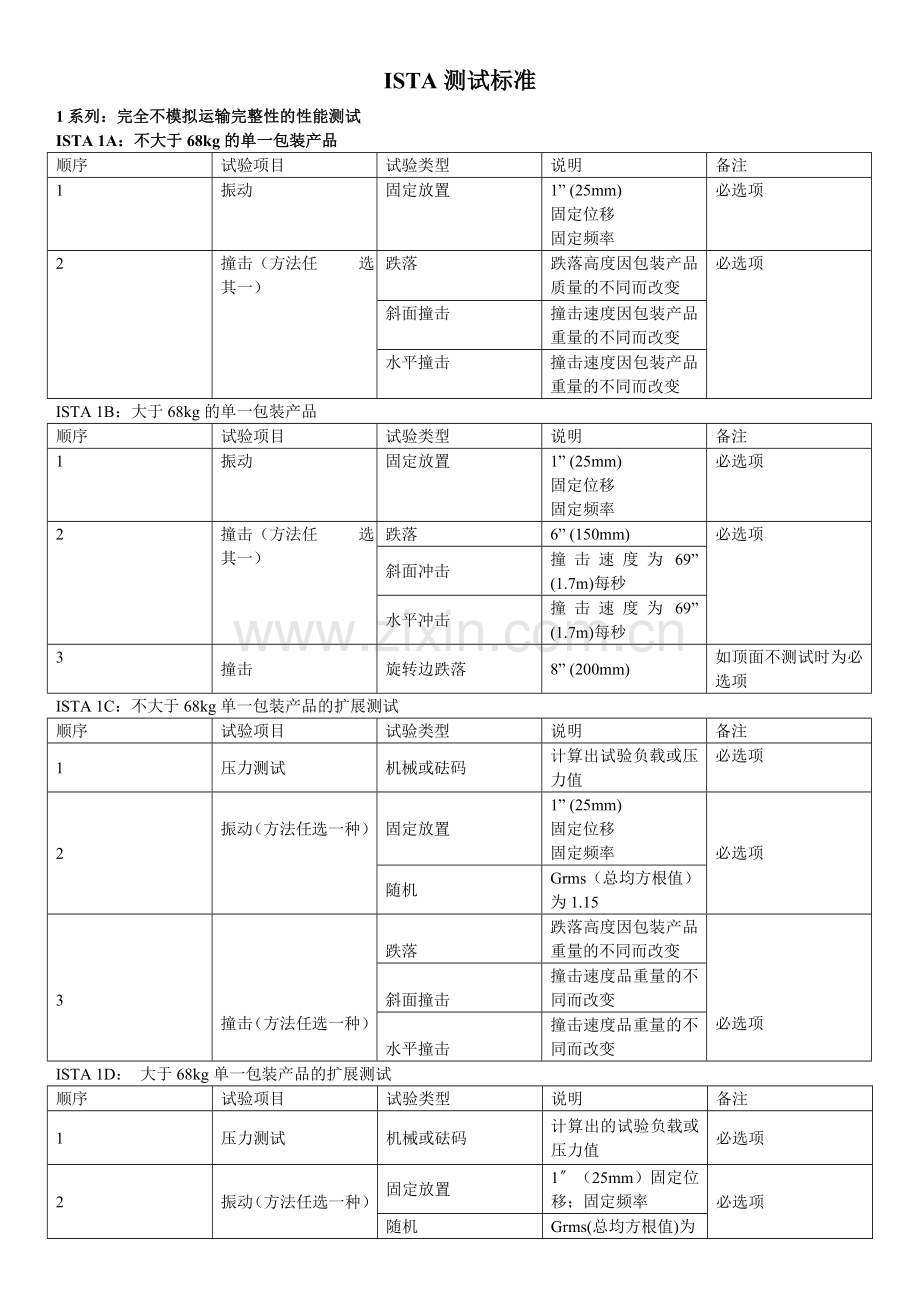

ISTA测试标准(表格).doc

ISTA测试标准
1系列：完全不模拟运输完整性的性能测试
ISTA 1A：不大于68kg的单一包装产品
顺序
试验项目
试验类型
说明
备注
1
振动
固定放置
1” (25mm)
固定位移
固定频率
必选项
2
撞击（方法任 选其一）
跌落
跌落高度因包装产品质量的不同而改变
必选项
斜面撞击
撞击速度因包装产品重量的不同而改变
水平撞击
撞击速度因包装产品重量的不同而改变
ISTA 1B：大于68kg的单一包装产品
顺序
试验项目
试验类型
说明
备注
1
振动
固定放置
1” (25mm)
固定位移
固定频率
必选项
2
撞击（方法任 选其一）
跌落
6” (150mm)
必选项
斜面冲击
撞击速度为69” (1.7m)每秒
水平冲击
撞击速度为69” (1.7m)每秒
3
撞击
旋转边跌落
8” (200mm)
如顶面不测试时为必选项
ISTA 1C：不大于68kg单一包装产品的扩展测试
顺序
试验项目
试验类型
说明
备注
1
压力测试
机械或砝码
计算出试验负载或压力值
必选项
2

振动（方法任选一种）

固定放置
1” (25mm)
固定位移
固定频率

必选项
随机
Grms（总均方根值）为1.15

3

撞击（方法任选一种）

跌落
跌落高度因包装产品重量的不同而改变

必选项

斜面撞击
撞击速度品重量的不同而改变

水平撞击
撞击速度品重量的不同而改变
ISTA 1D： 大于68kg单一包装产品的扩展测试
顺序
试验项目
试验类型
说明
备注
1
压力测试
机械或砝码
计算出的试验负载或压力值
必选项
2
振动（方法任选一种）
固定放置
1〞（25mm）固定位移；固定频率
必选项
随机
Grms(总均方根值)为1.15
3
撞击（方法任选一种）
跌落
6〞（150mm）
必选项
斜面撞击
撞击速度为69〞（1.7m）每秒
水平撞击
撞击速度为69〞（1.7m）每秒
4
撞击
旋转边跌落
6〞（200mm）
如顶面不测试时为必选项
ISTA 1E：相同产品的组合包装产品
顺序
试验项目
试验类型
说明
备注
1
振动（方法任选一种）
垂直固定放置
1〞（25mm）固定位移；固定频率
必选项
随机
Grms (总均方根值)为1.15
2
撞击（方法任选一种）
斜面撞击
撞击速度为69〞(1.7m)每秒
必选项
水平撞击
撞击速度为69〞（1.7m）每秒
3
撞击
旋转边跌落
8〞（200m）
必选项
ISTA 1G：不大于68kg的单一包装产品(随机振动)
顺序
试验项目
试验类型
说明
备注
1
振动
随机
Grms (总均方根值)为1.15
必选项
2
撞击(方法任选一种)
跌落
跌落高度因包装产品重量的不同而改变
必选项

斜面撞击
撞击速度因包装产品的重量不同而发生改变
水平撞击
撞击速度因包装产品重量不同而改变
ISTA 1H：大于68kg的单一包装产品(随机振动)
顺序
试验项目
试验类型
说明
备注
1
振动
随机
Grms (总均方根值)为1.15
必选项
2
撞击（方法任意选一种）
跌落
6〞（150mm）
必选项
斜面撞击
撞击速度为69〞（1.7m）每秒
水平撞击
撞击速度为69〞（1.7m）每秒
3
撞击
旋转边跌落
8〞（200mm）
如顶面不测试时为必选项

2 系列：部分模拟运输完整性的性能测试
ISTA 2A：不大于68kg的单一包装
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度或湿度
温度和湿度选自自选图表
必选项
3
压力测试(方法任选一种)
达到压力值后松开
计算出的试验负载压力值的1.4倍
必选项
达到压力值并保持
计算出的负载压力或试验值
砝码和载荷板
计算出的试验负载值
4
振动（方法任选一种）
固定装置
1〞（25mm）固定位移；固定频率
必选项
随机
Grms（总均方根值）为1.15
5
撞击（方法任选一种）
跌落
跌落高度因包装产品的重量不同而改变
必选项
斜面撞击
撞击速度因包装产品重量不同而改变
水平撞击
撞击速度因包装产品重量不同而改变
6
振动（方法任选一种）
固定放置
1〞（25mm）固定位移，固定频率
必选项
随机
Grms(总均方根值)为1.15
·ISTA 2B：大于68kg的单一包装
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
必选项
3
压力测试（方法任选一种）
达到压力值后松开
算出的试验负载或压力值的1.4倍
必选项
达到压力值并保持
计算出的试验负载或压力值
砝码和载荷板
计算出的试验负载值
4
振动（方法任选一种）
固定放置
1〞（25mm）固定位移，固定频率
必选项
随机
Grms(总均方根值)为1.15
5
撞击（方法任选一种）
跌落
6〞（150mm）
必选项
斜面撞击
撞击速度为69〞（1.7m）每秒
水平撞击
撞击速度为69〞（1.7m）每秒
6
撞击
旋转边跌落
6〞（200mm）
如顶面不测试时为必选项
7
振动（方法任选一种）
固定放置
1〞（25mm）固定位移，固定频率
必选项
随机
Grms(总均方根值)为1.15
·ISTA 2C:家具产品的单一包装
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
振动
动载随机
顶部负载大小跟根据分发渠道、包装大小及结构而定，随机振动频谱根据分发渠道而定
必选项
4
撞击（方法任选一种）
跌落
计算出的试验负载或压力值的1.4倍
必选项
斜面撞击
计算出的试验负载或压力值
水平撞击
计算出的试验负载值
·ISTA 2D:扁平的单一包装产品（通过美国包裹运送体系运输）
顺序
试验项目
试验类型
说明
备注
1
振动
固定装置
1〞（25mm）固定位移，固定频率
必选项
2
撞击
旋转边跌落
8〞（200mm）
必选项
3
撞击
跌落
跌落高度因包装产品重量的不同而改变
必选项
4
撞击
旋转面跌落
跌落高度因包装产品尺寸的不同而改变
必选项
5
撞击
危险物撞击
危险物从16〞高处跌落
必选项
·ISTA 2E:加长的单一包装产品（通过美国包裹运送体系运输）
顺序
试验项目
试验类型
说明
备注
1
振动
固定装置
1〞（25mm）固定位移，固定频率
必选项
2
撞击
旋转边跌落
8〞 （200mm）
必选项
3
撞击
跌落
跌落高度因包装产品重量不同而改变
必选项
4
撞击
旋转面跌落
跌落高度因包装产品尺寸的不同而改变
必选项
5
撞击
桥试危险物撞击
危险物从16〞高处跌落
必选项

3 系列:综合模拟运输完整性的性能测试
ISTA 3A:不大于70kg的单一包装产品（同过美国包裹运输体系运输）--------标准包装产品
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
跌落
9次跌落，跌落高度因包装产品重量的不同而改变
必选项
4
振动
无载荷及动载荷随机振动
Grms为0.53及0.46
必选项
5
振动
真空随机振动
陆运,或陆运和空运
可选项
6
撞击
跌落
8次跌落，跌落高度因包装产品重量的不同而改变，包括危险物跌落
必选项
·ISTA 3A:------小包装产品
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
跌落（不装入袋子）
9次跌落，跌落高度因包装产品重量的不同而改变
必选项
4
振动
无载荷及动载随机振动
Grms为0.53及0.46
必选项
5
振动
真空随机振动
陆运或陆运和空运
可选项
6
撞击
跌落（装入袋子）
7次跌落，跌落高度因包装产品重量的不同而改变
必选项
·ISTA 3A:------扁平包装产品
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
跌落
9次跌落，跌落高度因包装产品重量的不同而改变
必选项
4
振动
无载荷及动载随机振动
Grms为0.53及0.46
必选项
5
振动
真空随机振动
陆运、陆运或空运
可选项
6
撞击
旋转边跌落
200(mm)8〞
必选项
7
撞击
旋转面跌落
跌落高度因包装产品尺寸的不同而改变
必选项
8
撞击
危险物品撞击
危险物从400mm ( 16〞)高出跌落
必选项

·ISTA 3A:------加长包装产品
顺序
试验项目
试验类型
说明
备注
1
预处理
湿度和温度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
跌落
9次跌落，跌落高度因包装产品重量的不同而改变
必选项
4
振动
无载荷及动载随机振动
Grms为0.53及0.46
必选项
5
振动
真空随机振动
陆运、或陆运和空运
可选项
6
撞击
旋转边跌落
200mm （8〞）
必选项
7
撞击
旋转面跌落
跌落高度因包装产品尺寸的不同而改变
必选项
8
撞击
桥式撞击
危险物从400mm（16〞）高处跌落
必选项
·ISTA 3E：相同产品的组合包装产品
顺序
试验项目
试验类型
说明
备注
1
预处理
湿度和温度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击（方法任选一种）
斜面撞击
42〞每秒（1.1m每秒）
必选项
水平撞击
42〞每秒（1.1m每秒）
4
撞击
旋转边跌落
8〞（200mm）
必选项
5
压力测试 （方法任选一种）
达到压力值后松开
计算出的试验负载或压力值的1.4倍
必选项
达到压力值并保持
计算出的试验负载或压力值
砝码和载荷板
计算出的试验负载值
6
振动
随机
Grms（总均方根值）为0.52
必选项
7
撞击
旋转边跌落
8〞（200mm）
必选项
·ISTA 3F：不大于45kg的单一包装产品（通过散装形式由批发中心到零售商的运输）
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
跌落
12〞及30〞 （310mm或760mm）
必选项
4
压力测试
使用压力装置
压至预定值
必选项
5
振动
随机
Grms(总均方根值) 为0.52
必选项
6
撞击
跌落
18〞及24〞（460mm或610mm）
必选项

·ISTA 3H：通过机械搬运的产品或包装产品（适用于相同产品的组合包装产品，也适用于混装）
顺序
试验项目
试验类型
说明
备注
1
预处理
温度和湿度
周围环境
必选项
2
环境处理
受控温度和湿度
温度和湿度选自标准图表
可选项
3
撞击
水平撞击
2mph(0.9m/s)15ms半正弦
必选项
4
撞击
旋转面跌落
4〞（100mm）
必选项
5
撞击
旋转边跌落
4〞（100mm）
必选项
6
撞击
旋转面跌落
4〞（100mm）
必选项
7
撞击
旋转边跌落
4〞（100mm）
必选项
8
振动
随机
Grms由运输模式而定
必选项
9
撞击
水平撞击
4mph及6mph(1.8m/s及2.7m/s)300ms梯形
仅适用铁路运输的产品
10
撞击
水平撞击
------

11
撞击
旋转面跌落
4〞（100mm）
必选项
12
撞击
旋转边跌落
4〞（100mm）
必选项
13
撞击
旋转面跌落
4〞（100mm）
必选项
14
撞击
旋转边跌落
4〞（100mm）
必选项
15
压力测试（方法任选一种）
达到压力值后松开
计算出的试验负载或压力值的1.4倍
可选项
达到压力值并保持
计算出的试验负载或压力值
砝码和载荷板
计算出的试验负载值
