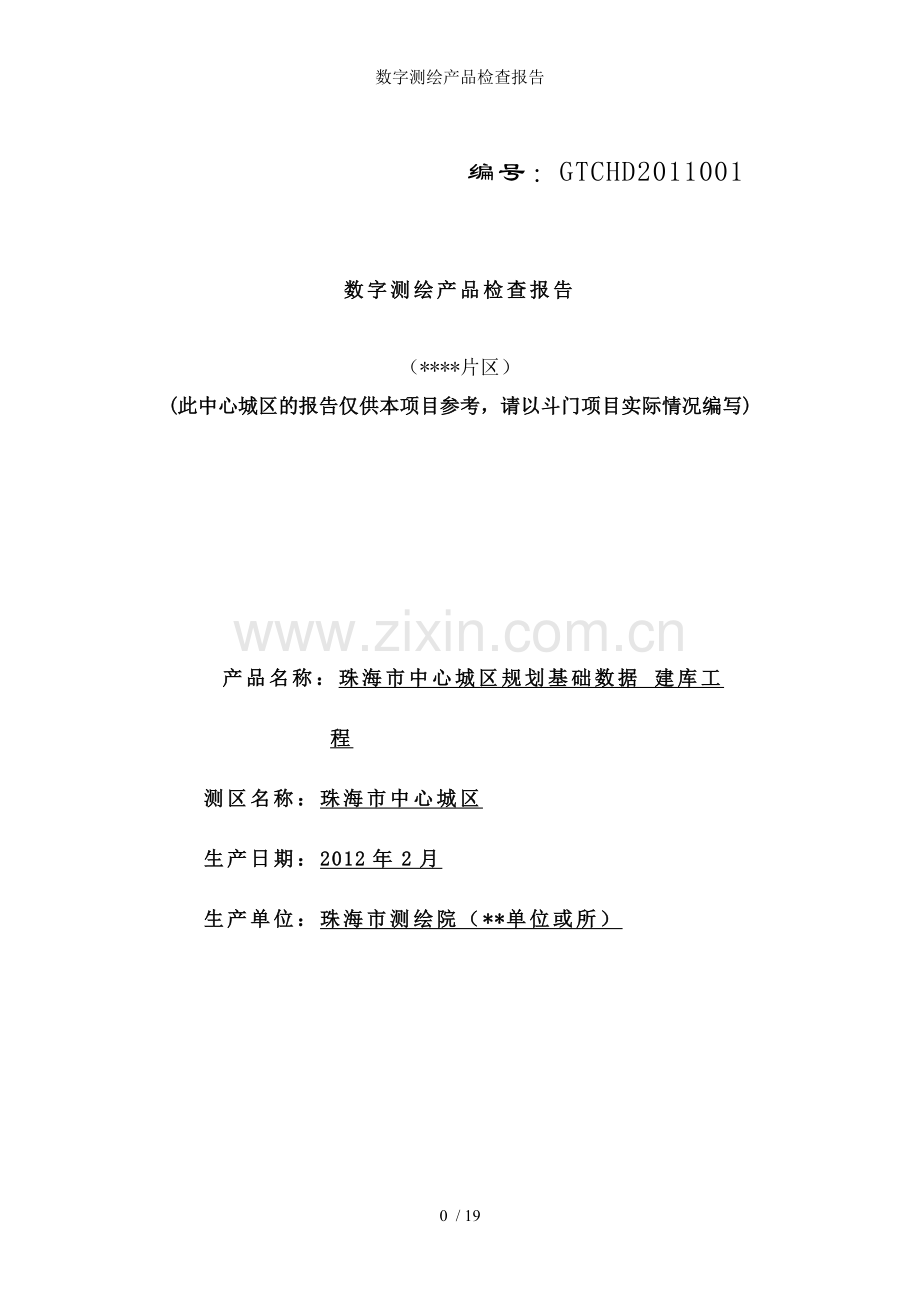

数字测绘产品检查报告

编号：GTCHD2011001

数字测绘产品检查报告

（****片区）
(此中心城区的报告仅供本项目参考，请以斗门项目实际情况编写)

产品名称：珠海市中心城区规划基础数据 建库工程
测区名称：珠海市中心城区
生产日期：2012年2月
生产单位：珠海市测绘院（**单位或所）

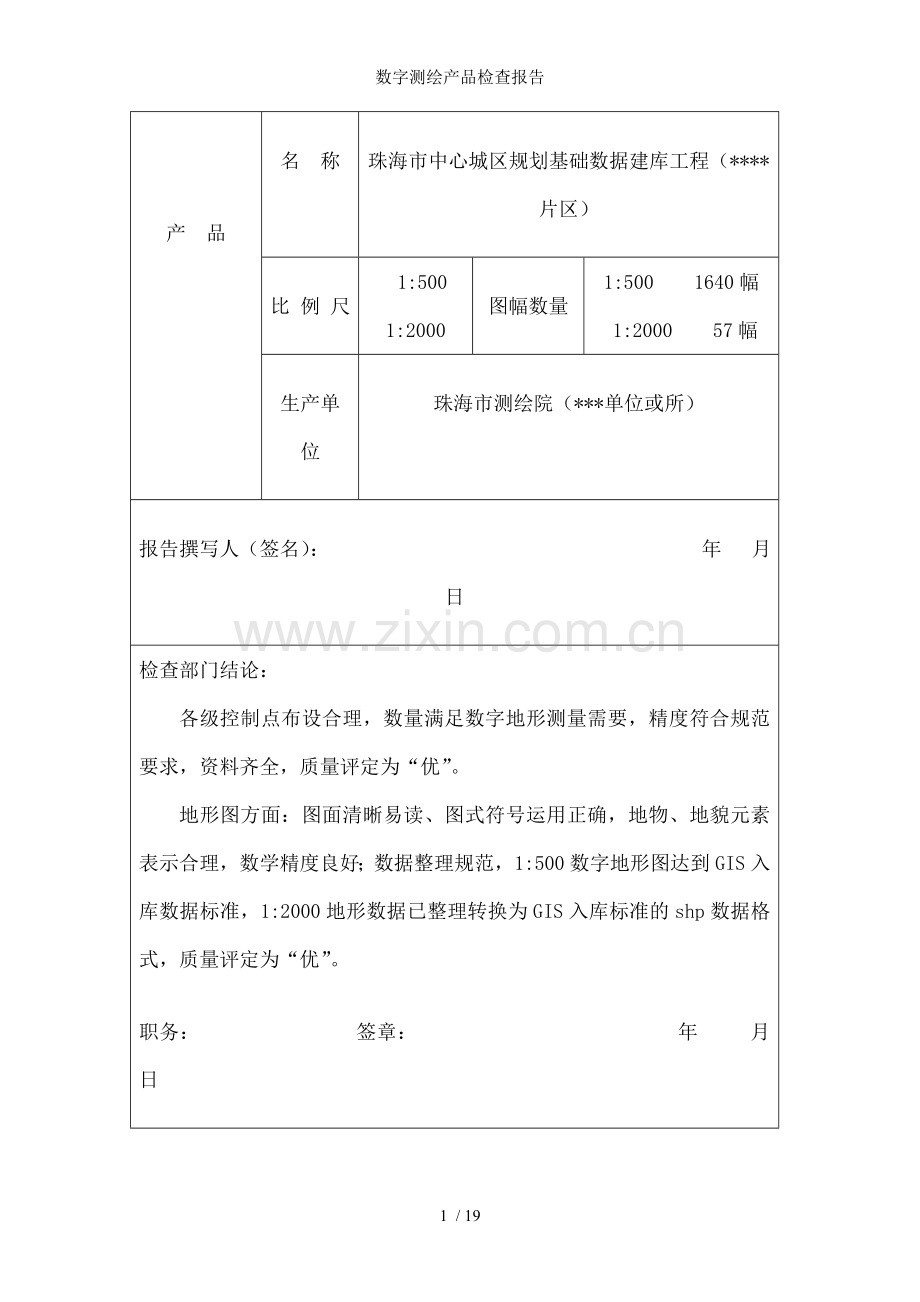

产 品

名 称

珠海市中心城区规划基础数据建库工程（****片区）

比 例 尺

1:500
1:2000

图幅数量
1:500 1640幅
1:2000 57幅

生产单位

珠海市测绘院（***单位或所）

报告撰写人（签名）： 年 月 日

检查部门结论：
各级控制点布设合理，数量满足数字地形测量需要，精度符合规范要求，资料齐全，质量评定为“优”。
地形图方面：图面清晰易读、图式符号运用正确，地物、地貌元素表示合理，数学精度良好；数据整理规范，1:500数字地形图达到GIS入库数据标准，1:2000地形数据已整理转换为GIS入库标准的shp数据格式，质量评定为“优”。

职务： 签章： 年 月 日

技术负责人意见：
控制测量方面，控制点布设合理，点的密度和精度能满足数字地形图测量的要求；数字地形图方面，地物、地貌要素表示正确、合理；从控制网精度统计和质检科抽查地形图的精度统计数据看，控制点和数字地形图测量成果可靠、精度高；入库数据检查方面，能达到专业检查软件的要求，满足委托方委托方的数据入库标准。
同意检查部门结论，可提交上级单位验收。

职务： 签章： 年 月 日

行政领导意见：

同意提交验收。

职务： 签章： 年 月 日

备注：

珠海市中心城区规划基础数据建库工程
检查报告
一、任务概要
为满足珠海市中心城区住房保障及城市规划管理需要，实现规划管理基础数据信息化，建立以现状地理空间信息、控规信息为主体的规划信息“一张图”的空间数据库管理，受珠海市住房和城乡规划建设局委托，我院承担珠海市中心城区规划基础数据建库工程项目。
根据合同规定，在已有数字地形图的基础上，更新测绘珠海市中心城区等高线30米以下1:500数字地形图，更新面积约73.9平方公里（相对于2003年地形地貌已发生约39%的变化），数字地形图成果达到GIS入库数据标准。中心城区等高线30米以上部分区域，约24.8平方公里，以2009年1:2000航测地形图整理到入库标准数据。2011年10月9日，我院进入测区开始进行控制测量；10月26日，测图组陆续进入测区，开始测图；2012年1月20日，基本完成外业工作；成果资料经作业组自检，交测区专门质检员检查并修改后，于2月10日交院质量检验科进行最终检查。中心城区地形地物复杂，人口众多，交通繁忙，作业人员严格按照技术设计书的要求进行安全生产，未发生任何重大安全事故。
本测区分成3个片区（香洲片区、拱北和前山片区、柠溪和吉大片区）进行作业，总完成任务量为：修、补测1:500地形图面积共73.89平方公里，地形图 1640幅,按83珠海坐标系、90珠海新坐标系两个坐标系出图。共测设一级GPS点165个，二级导线点16个，图根点（图根导线、RTK、光电测距极坐标法）共943个（其中埋石点数量占一半以上），四等水准路线162.75公里；整理1:2000地形图入库数据面积24.8平方公里。
二、检查工作概况
院级检查由质量检验科组织实施，地理信息中心配合实施。
1、检查组成员如下：
谢伟成 黄毅 吴昌富 倪汉富 李峰 程会超 郭杰 陈举平 王化娟
2、检查仪器设备
2.1 全站仪5台 手持测距仪5部
2.2 电脑7台
以上仪器设备使用前均进行了鉴定，各精度指标符合要求。
3、检查软件
南方CASS9.0 for CAD2006、南方数据整理加工引擎SME。
三、检查的技术依据
1、引用标准：
⑴《城市测量规范》 CJJ8-99；
⑵《全球定位系统（GPS）测量规范》GB/T 18314－2009；
⑶《卫星定位城市测量技术规范》CJJ73-2010；
⑷《国家三、四等水准测量规范》GB 12898－2009；
⑸《1:500 1:1000 1:2000外业数字测图技术规程》GB/T 14912-2005；
⑹《1:500 1:1000 1:2000地形图图式》GB/T 20257.1-2007；
⑺《基础地理信息要素分类及代码》GB/T13923-2006；
⑻《基础地理信息要素数据字典 第1部分：1:500 1:1000 1:2000 基础地理信息要素数据字典》（GB/T 20258.1-2007）；
⑼《数字测绘成果质量检查及验收》GB/T 18316-2008；
⑽《测绘成果质量检查及验收》GB/T 24356-2009；
2、参考标准：
⑴《全球定位系统实时动态（RTK）测量技术规范》CH/T 2009-2010；
⑵《珠海市1:500数字化地形图测绘技术规定》SB41901-2003；
⑶《基础地形图内业整理技术细则》、《基础地形图信息化建库标准》， 广州城市信息研究所有限公司；
3、参考文献
⑴《南方CASS9.0用户手册》、《南方CASS9.0参考手册》；
⑵本项目测绘任务书、测绘合同书。
四、检查方式及时间
我院实行二级检查制度，即：作业小组在完成内外业成果后，进行100%自检或互检，认为合格后才交给所专职检查员进行100%检查（一检），检查员将检查问题反馈给作业组修改后再复查，认为合格后再提交院质量检验科按比例进行二级最终检查。本项目作业期间，质量检验科于2011年11月10-15日、2011年12月25-30日对1:500数字地形图进行了两次图面外业巡视、建筑物量边检查、南方SME软件入库检查，对1:2000入库数据进行GIS符号化、属性正确性检查。院质检科的二级检查时间为2012年2月10-18日。
五、检查项目及比例
1、5″控制测量：室内检查100%，野外抽查控制点埋石情况；
2、8″控制测量：室内检查100%，野外抽查控制点埋石情况；
3、图根控制测量：室内检查100%，野外抽查控制点埋石情况；
4、四等水准测量：室内检查100%；
5、地形图测量：室内检查100%，野外检查100%，10%的图幅野外测点（按8.珠海坐标系）；
6、数据入库检查：室内检查100%。
六、主要质量问题及处理情况
1、首级（5″）控制测量
首级（5″）控制采用GPS静态观测方法施测，拱北、前山片区首级控制网：由4个四等平面起算点、5个一级GPS检查点、30个待测点，109条基线、31个同步环、185个异步环构成；香洲片区首级控制网：由7个GPS E级平面起算点、5个一级GPS检查点、135个待测点，69个同步环和146个异步环构成；控制点点位分布均匀，通视情况良好。
1.1 选点
根据测区的实际情况，新布设的 5″控制点基本上保证有2个以上通视方向,个别布点困难地区保证至少有一个通视方向，点位尽量远离高压线、轻轨或宽面河流，既方便于常规控制测量的使用，又保证了点位能满足GPS的观测条件。
1.2 埋石
市区道路多为水泥路面，故5″控制点均采用凿刻方式埋设，标石面方框及编号刻写清晰、端正，并用红油漆涂描，外观牢固美观，每个点均配有点之记说明，规格均按照设计书要求执行。
1.3 观测
GPS观测采用静态测量方式，作业员按要求记录观测点号、时间、仪器高等观测数据，记录清晰，格式符合规范要求。卫星高度角、有效观测卫星总数、重复观测时段数、观测时段长度及采样间隔均满足技术设计要求。
1.4平差计算
GPS基线解算及平差采用南方测绘 GPS数据处理，数据取舍合理，计算精度良好。最弱基线相对中误差、平均基线相对中误差、最弱点位中误差、最弱重复基线长度较差、最弱同步环环线相对闭合差、最弱异步环环线水平闭合差及垂直闭合差等各项精度指标满足技术设计要求。
1.5高程控制
本测区的5″控制点的高程采用四等水准施测，高程取至毫米；其中高架桥的两个点452C613、452C614难以进行水准测量，采用GPS高程拟合方法（GPS拟合时联测四等水准点），拟合高程取至厘米。
2、二级（8″）控制测量
在柠溪、吉大片区加密施测二级附合导线一条，共16点，点位分布均匀，通视情况良好。
2.1 选点
二级导线点主要沿迎宾北路、柠溪路和兴业路布设，布点均匀，点位优良，点间至少有两个以上通视方向，便于观测和发展下一级图根控制。
2.2 埋石
8″控制点均采用凿刻方式埋设，标石面方框及编号刻写清晰、端正，并用红油漆涂描，控制点成果均加注点位说明以备查找。
2.3 观测
外业观测采用PDA手簿自动记录，数据成果由PDA导出到电脑，再打印原始数据成果，记录清晰，格式符合规范要求。导线长度、平均边长、测距测回数、一测回内2C较差、测角测回数均满足技术设计要求。
2.4平差计算
计算采用清华山维NASEW导线平差软件平差，数据计算正确，测角误差、测距中误差、方位角闭合差、导线全长相对中误差等各项精度指标满足技术设计要求。
2.5高程控制
二级导线点高程为三等水准点起算的四等水准高程，高程值取至毫米，控制点成果及平差计算成果一致。
3、图根控制测量
本测区保存良好的图根控制点有3426个，新布设4条附合导线，图根点43个， RTK测设图根点894个，光电测距极坐标法测设图根支导线点6个，总数为943个，其中凿、埋石点数量占一半以上，图根控制点及其埋石数量完全满足技术设计要求。
3.1 选点埋石
布点合理，点位优良，通视良好，便于观测，凿石规范美观，字体清楚美观，。经实地检查发现，个别点的标识字头偏离正北方向，个别不埋石点标识只是用铁钉划了“十”字，未按要求上油漆，问题已反馈给作业组进行整改，整改后成果满足设计要求。
3.2观测
根据本测区特点，采用附合导线布设测距图根导线，当个别隐蔽地区、建筑密集区施测图根导线困难时，采用支导线、光电测距极坐标法；附合导线、支导线、光电测距极坐标法按《1:500 1:1000 1:2000外业数字测图技术规程》GB/T 14912-2005要求进行测量；图根光电测距导线的技术要求见下表。
图根光电测距导线技术要求
附合次数
导线
总长
导线
边数
测距
测回数
测角测回数
方位角
闭合差
导线全长
相对闭合差
DJ2
DJ6
一次
1200m
12
1
1
1
±24
1／5000
二次
700m
10
1
1
1
±40
1／3000
注：n为测站数
在空旷视野宽广的地区可以采用GPS-RTK和网络RTK进行图根加密测量，基准站设置在视野开阔，地势比较高的地方，联测能够控制作业范围的3个等级点后进行转换参数的计算。确认参数转换后的平面转换残差在技术设计书及相应规范要求的限差，用没有参及转换的已知点进行比对检查，点位较差最大值满足设计要求。流动站观测时，采用三脚架对中、整平，每个图根点均天线重新初始化后独立测量2次。GDCORS RTK：利用已检查合格的测区RTK平面坐标转换参数，经现场检查二级以上控制点且检验值平面较差不大于5cm后，再进行图根点控制的坐标采集。坐标采集3个测回，每测回采集历元数均大于30个。
3.3平差计算
图根导线采用NASEW导线平差软件平差，方位角闭合差、导线全长相对闭合差均满足技术设计要求；RTK图根则采用几个测回的平均值作为最终坐标成果，测回间互差均小于4cm，满足设计要求。
3.4高程控制
图根导线采用导线测量的三角高程，RTK高程控制通过流动站测得的大地高减去流动站的高程异常获得。流动站的高程异常可以采用数学拟合方法获取，每个图根点独立测量2次，每次观测值为观测90个历元取中值。高程拟合残差、高程点检查点位较差、各次测量高程较差均在设计限差范围内。
4、四等水准测量
拱北、前山片区四等水准是以三等水准点（330032、330027）为起算点，使用经检定合格的Trimble Dini12 水准仪配合2m条码标尺采用自动记录方法进行测量；香洲片区四等水准是以三等水准点（Ⅲ珠海54、Ⅲ珠海55、330021、330028）为起算点，使用经检定合格的中伟ZDL700型自动安平电子水准仪配2m条码标尺进行观测；柠溪、吉大测区利用我院开发的“SZJL” 水准记簿程序，手工输入PC E500，软件自动根据观测数据进行测段累加、记录、存储。观测顺序采用后-后-前-前，观测前对仪器i角进行检查，i角均不大于20″。以上外业完成后上传观测数据到电脑，直接打印数据成果，记录清晰，格式符合规范要求。
水准数据采用清华山维《高程控制网平差程序》在计算机上进行严密平差计算，平差计算正确，各项精度指标满足技术设计要求。
5、地形图测图及1:2000图入库整理
全部进行室内100%详查；野外100%详查；10%图幅野外测点检查。
5.1 位置精度
（1）平面精度：野外检测805点，房角、墙角点等主要地物点点位中误差为2.9cm；建（构）筑物量边检测403条，点间距中误差为2.8cm
（2）高程精度：野外检测高程312点，城市地面高程点位中误差为3.5cm。
地形、地物点外检精度良好，小于规范要求精度的1/3。
5.2 地理精度
（1）个别飘楼未注记层数，或是飘楼层数注记错误。
（2）个别房屋结构分层注记错误。
（3）个别漏绘花圃范围线、污水篦子、污水井及路灯。
（4）控制点未展绘到地形图中。
（5）道路主干道两边线的线型、编码不一致。
作业组已针对以上检查意见进行核改，修改后成果满足设计要求。
5.3 1:500地形图入库数据检查
利用南方SME入库数据检查软件对提交的1:500数字地形图数据进行如下检查：编码正确性检查、属性完整性检查、图层正确性检查、符号线型线宽检查、
线自相交检查、高程注记检查、建筑物注记检查、 面状地物封闭检查、复合线及重复点检查等等。检查发现：①房屋、道路线因捕捉不到位存在线自相交、道路穿越房屋现象；②房屋、道路线存在重画、面重叠现象；③个别已构面的花圃范围内无地物、地貌符号，原因是构面范围太小，未能自动填充符号（解决方法：手工加绘单个的地物、地貌符号以满足图式要求）；④简单房屋、厕所在转到shp数据后为线形，不构面（解决方法：打开CASS系统配置文件的实体定义文件INDEX.INI，将简单房屋、厕所对应GIS表的“REFLN、RESLN”线形定义类型改为“REFPY、 RESPY”面定义类型）。
以上检查意见反馈给作业组后，作业员通过SME检查意见来精确定位，逐条进行修改，修改后成果满足SME入库数据检查要求。
5.4 1:2000入库数据质量检查
以2007年航测1:2000地形图的shp数据为主，97年数字测图dwg数据为补充，在其不合理、不完整的基础上进行整理编辑完善。将连续成片的shp数据源转到ARCGIS编辑平台中按照代码对照表进行要素代码赋值、转换和分层重组。在ARCGIS编辑平台中对要素代码转换和分层重组后的数据逐层逐代码检查各要素数据是否符合入库数据要求，按入库要求进行图形和属性编辑。地貌要素：将原始dxf数据中的地貌线、地貌点数据拼接，将拼接后的地貌线数据和原shp数据中的地貌注记数据同时导入ARCGIS平台，通过地貌注记补充地貌线高程值属性。
主要问题及处理思路：
1、代码有误或空值的，重新对代码进行赋值。
2、部分等高线高程点值和等高线值不符，所以部分等高线未赋值。
3、各种等级道路中心线全部对应到道路中心线（代码40000003）TRACNL层。
4、原始数据中点线面数据类型不符合的，用ARCGIS软件中Feature to *命令转换为建库标准要求的点、线、面数据。植被符号面数据转换为点数据时，只保留中心点，其余删除。
5、原始数据提供的未加固的和已加固的田坎、路堑、沟堑、路堤对应到未加固的和已加固的人工陡坎。
6、居民地内的内部道路很乱无法构面的就不构面，在路的线层保留那些内部道路的边线；
7、坐标系转换在ARCGIS软件中进行，采用空间转换中的仿射转换进行坐标系转换，误差在允许的范围内。
七、质量统计
1、一级（5秒）控制
拱北、前山测区控制网由4平面起算点、5个一级GPS检查点、30个待测点，109条基线、31个同步环、185个异步环构成，具体精度分析如下：
（1） 环检验
重复基线较差
重复基线
长度较差（mm）
≤9.0
9.0～18
18～27
27～36
＞36
23条
17%
39%
35%
9%
0%

环闭合差
同步环
环线水平闭合差（mm）
≤1.25
1.25～2.5
2.5～3.75
3.75～5
＞5
6%
12%
38%
44%
0%
50
环线垂直闭合差（mm）
≤1.25
1.25～2.5
2.5～3.75
3.75～5
＞5
34%
30%
34%
2%
0%
（a） 同步环
异步环
环线水平闭合差（mm）
≤11
11～22
22～33
33～44
＞44
25.9%
46.7%
22.2%
5.2%
0.0%
135
环线垂直闭合差（mm）
≤11
11～22
22～33
33～44
＞44
61.5%
30.4%
6.7%
1.5%
0.0%
（b）异步环
（2）控制网的精度
无约束平差:在WGS-84坐标系下，固定点443626为起算点进行三维无约束平差。平差结果最弱基线相对中误差为 1/24290,平均基线相对中误差为1/158843，最优点位中误差为0.78cm（452C611），最弱点位中误差为 1.61cm（452C622）。
约束平差（83珠海坐标系）:在高斯投影面上，用4个四等点443626、443627、443623、443003作约束平差。平差结果最弱基线相对中误差为1/36911，平均基线相对中误差为 1/214338，最优点位中误差为0.28cm（452C628），最弱点位中误差为 0.61cm（452C628）。
5″控制网的精度
网 别
统计项目
平差类型
距离相对中误差
点位中误差（cm）
最弱
平均
最弱
最优
GPS一级控制网
无约束平差
1/24290
1/158843
1.61
0.78
约束平差
1/36911
1/214338
0.61
0.28
从上表可以看出，控制网的精度均可满足技术设计及规范要求。经检查，90珠海新坐标系成果也满足技术设计及规范要求。
本GPS 5″网重复基线长度较差最弱边为29.7mm，限差为31.7mm；同步环环线相对闭合差最弱值为4.4PPm，限差为15.0PPm，水平闭合差及垂直闭合差最弱值为4.87 mm、3.9 mm，限差为4.9 mm、4.1mm；异步环环线水平闭合差及垂直闭合差最弱值分别42.1mm、35.6mm，限差为分别为63.7mm、38.6mm；基线横向残差及纵向误差最弱边分别为31.9 mm、19.4mm，限差为分别为47.8 mm、33.6mm。
本测区5″GPS网共联测了4个5″点GPS旧点，统一平差进行检核，检查结果如下表：点位较差最大值为0.031m（点号为G453163）；GPS拟合高程较差最大值为0.027 m，点号为453001，均符合规范要求。

点名
原坐标(m)
检核坐标(m)
较差（mm）

XO
Y0
H0
X1
Y1
H1
△X
△Y
△S
△H
453221
998535.287
398432.336
3.372
998535.296
398432.338
3.407
9
2
9
35
45C224
998177.246
398646.945
3.660
998177.243
398646.949
3.655
-3
4
5
-5
G453163
1000374.484
396093.024
4.053
1000374.467
396093.050
4.056
-17
26
31
3
453001
999846.177
397065.869
3.740
999846.193
397065.854
3.713
16
-15
22
-27
香洲片区控制网由7个GPS E级平面起算点、5个一级GPS检查点、135个待测点，69个同步环和146个异步环构成，具体平差精度如下：
(1) WGS-84世界坐标系三维自由网平差，最弱边45C798-45C734相对中误差为1/34965，最弱相邻点相对点位中误差为0.00657m。
(2) 83珠海坐标系统二维约束平差，最弱边45C719-45C718相对中误差为1/45634，最弱点452C777相对点位中误差为0.0054723m；
(3)使用联测IV等水准的一级GPS点高程进行高程拟合平差，内符合精度中误差±9.085 (mm)最弱点452C777高程中误差为0.0081748m。
(4)一级GPS网技术要求，最弱边相对中误差限差为1/20000，最弱相邻点相对点位中误差为0.05m，四等水准最弱点高程中误差限差为0.02m。
由上述统计数据可知，GPS网观测数据可靠，内部精度及外部精度都较好, 成果可靠，完全满足设计要求，可提供给下工序使用。
2、二级导线（8秒）控制

导线控制网精度统计 (83珠海坐标系)

最小边长(m)
最大边长(m)
平均边长(m)
最小相邻边长之比
测角误差(″)
测量误差
90.8
288.8
198.4
2/3
6.9
允许值

200
1/3
8

方位角闭合差(″)
最大点
位误差(mm)
最大高 程误差(mm)
最大边长
相对精度
导线全长相对中误差
测量误差
54
15
10
1/20900
1/15887
允许值
±58
±50
±70.7

1/10000
3、图根导线
测设图根附合导线4条，共43点，最大导线长度1108米，最大方位角闭合差70秒，限差±79.6秒；最大绝对闭合差+0.4 cm，限差±25 cm；最大导线全长相对误差1/9343，限差1／5000；最大高程闭合差-0.5cm，限差±2.7cm.。
图根导线精度统计
线路名称
附合次数

导线总长
≤1200m
导线边数N
≤12
测距测回数
1
测角测回数
1
方位角闭合差≤±24
导线全长相对中误差≤1/5000
备注
青竹花园
1
1108m
12
1
1
-27″
1/16763

锦绣柠溪
1
817m
11
1
1
68″
1/13497

御龙山庄
1
743m
11
1
1
70″
1/9343

妇幼保健院
1
847m
12
1
1
-12″
1/11796

4、RTK图根测量
RTK平面坐标转换参数残差中误差最大值±1.5 cm＜±3.5cm，高程转换参数残差的中误差±2.7cm＜±3.5cm。每组图根控制检验高级点点数3个，最大平面位置较差+5.2 cm＜±7 cm，最大高程较差+1.7 cm＜±7.1 cm。
用全站仪测量边长和角度方法进行GPS-RTK控制点外业检核，共检测26点，31条边。最大边长较差的相对误差1/8314＜1/7000；角度较差-12秒 ＜±14秒；最大高差较差+5.6＜±1/7基本等高距=±14cm。
5、四等水准
拱北、前山片区四等水准精度统计如下：每公里高差中误差 = 3.47 (mm)；
最大高程中误差[252C624] = 4.68 (mm)；最小高程中误差[252C616] = 2.95(mm)；
平均高程中误差 = 3.96(mm)；规范允许每公里高差中误差 = 10(mm)；水准路线闭合环最大闭合差为17.05mm，限差为±78.40mm，闭合差符合规范要求。利用南方平差易对本水准网进行平差计算，最大高程中误差[252C624] = 4.68 (mm)，规范允许每公里高差中误差 = 10(mm)，满足规范要求。
香洲片区四等水准最大点位误差0.005013m，最大点间误差0.002863m，每千米观测全中误差为0.001804m, 其精度符合四等水准技术要求
柠溪、吉大片区四等水准环线闭合差为0.011m小于限差±0.067m，精度指标满足设计要求。
八、质量评定
控制点布设合理，数量满足数字地形测量需要，精度符合设计要求，资料齐全，质量评定为“优”。
数字地形图方面：图面清晰易读，图式符号运用正确、地貌表示合理，数学精度良好，质量评定为“优”。
数据结构方面：1::500图电子文件规范齐全，数据南方SME软件入库检查，符合设计要求，1:2000图数据规范，满足设计要求，质量评定为“优”。
根据《评定标准》4.22条，综合评定本测区全部测绘成果资料为优级产品。

测绘产品质量检查统计表

产品名称：数字地形图 检查方式：全面检查
序号
资料或数据类型
问题记载
出现个数
缺陷类型
处理意见
处理结果
复查
1
回放图
房屋结构分层注记错误
1
轻
核改
已改
√
2
回放图
飘楼漏注层数或层数注记错误
2
轻
核改
已改
√
3
回放图
漏绘污水篦子、污水井或路灯
1
轻
核改
已改
√
4
数据文件
房屋、道路线存在穿越现象
1
轻
核改
已改
√
5
数据文件
线重画或面重叠
1
轻
核改
已改
√
6
数据文件
已构面花圃范围内无植被符号
1
轻
核改
已改
√

备注：抽查图幅比例为10%，每幅图质量问题相似，质量检查统计表按幅平均数描述。
产品质量评价：

设T=1.2，N=100-7×1/1.2=94分

评定分数：94 评定等级：优
最终检查者：吴昌富 处理者：吴享 复查者：倪汉富
2012年2月18日 2012年2月20日 2012年2月22日
