如何把txt文件导入到Jade中.doc

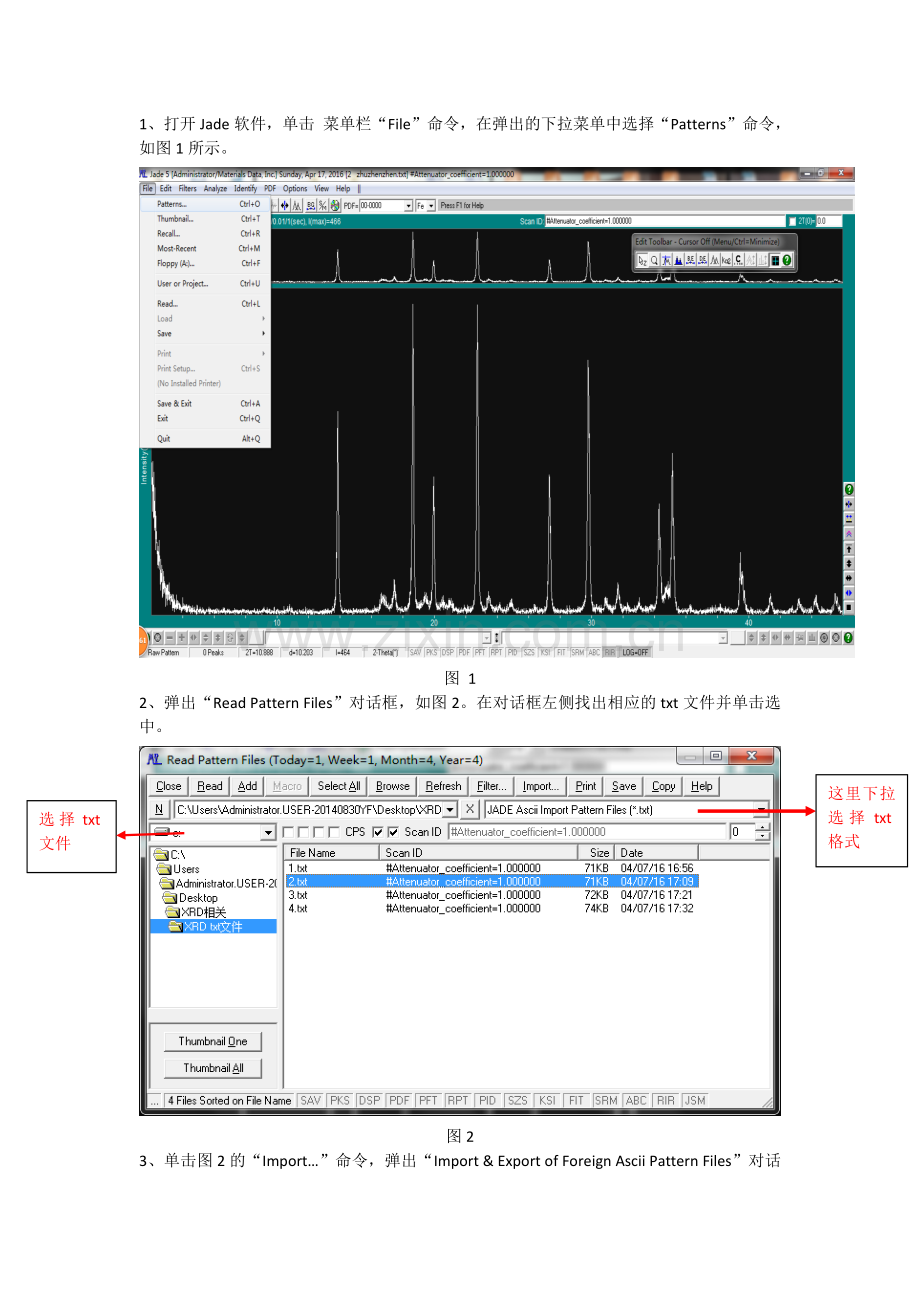

1、打开Jade软件，单击 菜单栏“File”命令，在弹出的下拉菜单中选择“Patterns”命令，如图1所示。

图 1
2、弹出“Read Pattern Files”对话框，如图2。在对话框左侧找出相应的txt文件并单击选中。
选择txt文件
这里下拉选择txt格式

图2
3、单击图2的“Import…”命令，弹出“Import & Export of Foreign Ascii Pattern Files”对话框，如图3所示。
数据起始行

每行数据个数

Intensity的起始列
Intensity的字符宽度
2θ的起始列

2θ的字符宽度

2θ与Intensity之间的分隔符，一般选择Space

图3
4、单击图3的右上“Browse”命令，弹出如图4所示txt文件。

图4
5、设置浏览ID。选中图4数据值上面的一行，单击“Click Here for Setup Menu”命令，在弹出的下拉菜单中单击“Set Scan ID”命令，如图5所示。
设置数据起始行
设置Intensity（强度值）的起始列和宽度
设置每行的数据个数
设置2θ（角度值）的起始列和宽度

图5
6、设置数据起始行和每行的数据个数。如下图6选择第一行数据，单击“Click Here for Setup Menu”命令，在弹出的下拉菜单中单击“Set Date Starting”命令，再一次单击“Click…”命令，在弹出的下拉菜单中单击“Set Date Point/Line”命令。

图6
7、设置设置Intensity（强度值）的起始列和宽度。如下图7选择数据，单击“Click Here for Setup Menu”命令，在弹出的下拉菜单中单击“Set 1st Date Point”命令。

图7
8、设置2θ（角度值）的起始列和宽度。如下图8所示选择数据，单击“Click Here for Setup Menu”命令，在弹出的下拉菜单中单击“Set Theta Field ”命令。

图8
9、关闭图8对话框，回到图3对话框，此时图3右边带有红色箭头注解的前面四个以及设置完成，只剩下最后一个是2θ与Intensity之间的分隔符，一般选择Space。设置完毕后，单击右上“Save”命令，保存（自己命名）这个设置。
10、关闭图3对话框，回到图2对话框，双击所需txt文件导入数据，得到最终图9。

图9
