甲醛气体检测传感器 MQ138醛 酮 醇类气体传感器

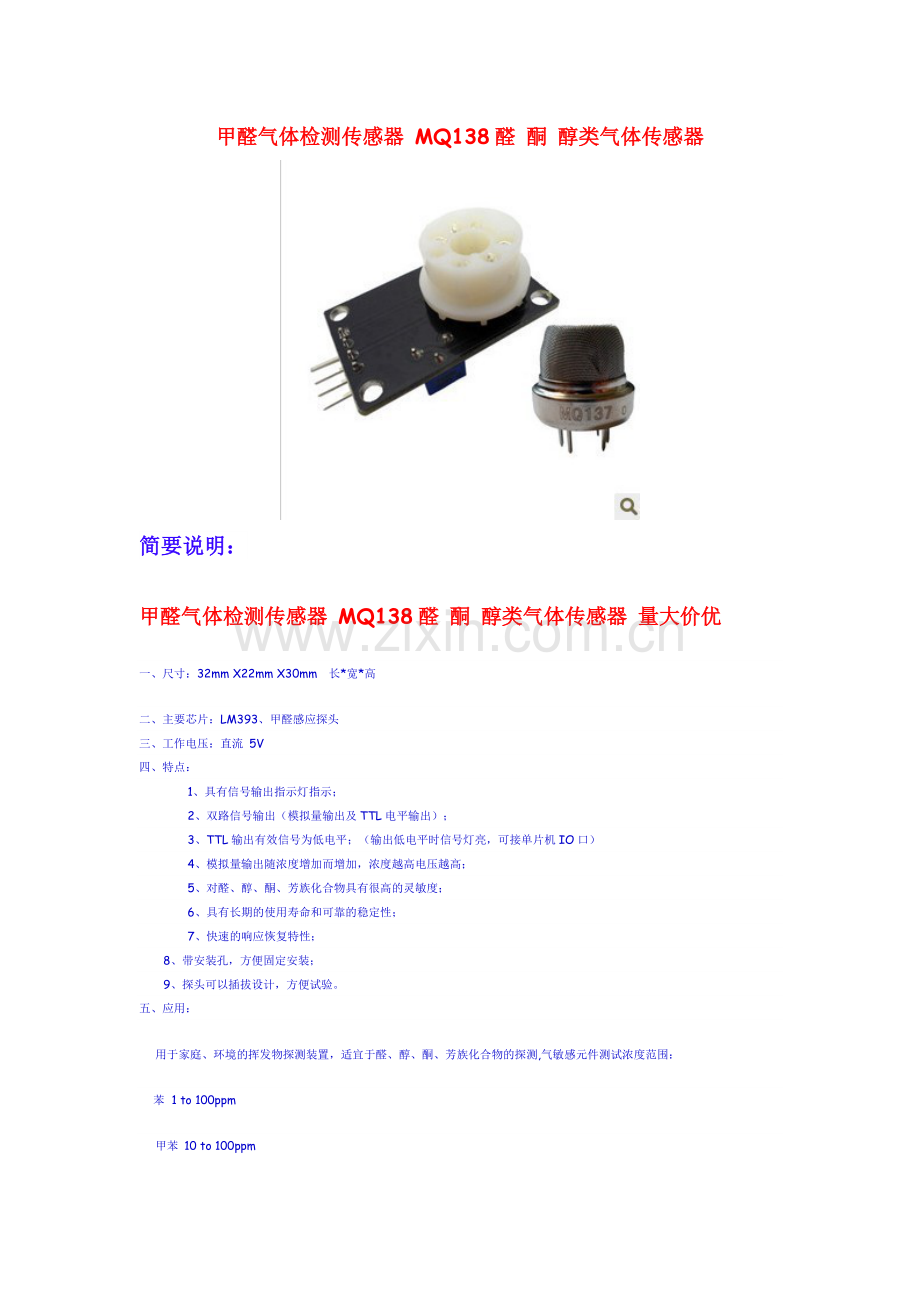

简要说明：
甲醛气体检测传感器 MQ138醛 酮 醇类气体传感器 量大价优
一、尺寸：32mm X22mm X30mm 长*宽*高
二、主要芯片：LM393、甲醛感应探头
三、工作电压：直流 5V
四、特点：
              1、具有信号输出指示灯指示；
              2、双路信号输出（模拟量输出及TTL电平输出）；
              3、TTL输出有效信号为低电平；（输出低电平时信号灯亮，可接单片机IO口）
              4、模拟量输出随浓度增加而增加，浓度越高电压越高；
              5、对醛、醇、酮、芳族化合物具有很高的灵敏度；
              6、具有长期的使用寿命和可靠的稳定性；
              7、快速的响应恢复特性；
       8、带安装孔，方便固定安装；
       9、探头可以插拔设计，方便试验。
五、应用：
    用于家庭、环境的挥发物探测装置，适宜于醛、醇、酮、芳族化合物的探测,气敏感元件测试浓度范围：
    苯  1 to 100ppm
    甲苯 10 to 100ppm
    甲醇 5 to 100ppm
    酒精 30 to 300ppm
    丙酮 10 to 300ppm
    甲醛 1 to 10ppm

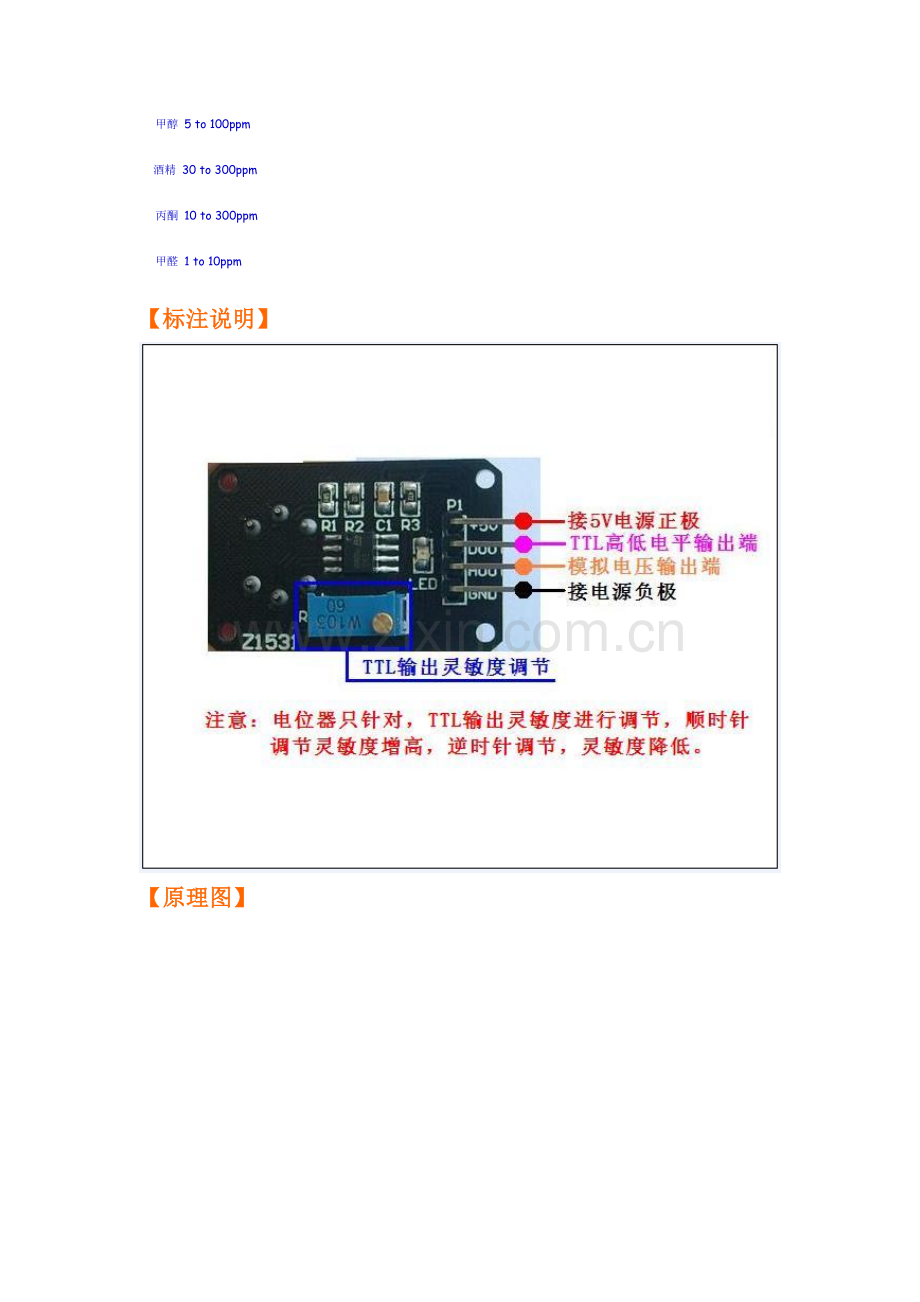

【标注说明】

【原理图】
A
B
H
1
3
6
4
5
2
QM-N10
VCC
VCC
VCC
R3
LED
C1
VCC
2
3
4
1
8
U1A
R1
1
2
3
4
P1
Rp

R2
+5V
DOUT
AOUT
GND

【测试程序】
实现功能：
1、 当测量浓度大于设定浓度时，单片机IO口输出低电平
/********************************************************************
汇诚科技
实现功能:此版配套测试程序
使用芯片：AT89S52
晶振：11.0592MHZ
波特率：9600
编译环境：Keil
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/
/********************************************************************
说明：1、 当测量浓度大于设定浓度时，单片机IO口输出低电平
*********************************************************************/
#include<reg52.h> //库文件
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int //宏定义无符号整型

/********************************************************************
I/O定义
*********************************************************************/
sbit LED=P1^0; //定义单片机P1口的第1位 （即P1.0）为指示端
sbit DOUT=P2^0; //定义单片机P2口的第1位 （即P2.0）为传感器的输入端
/********************************************************************
延时函数
*********************************************************************/
void delay()//延时程序
{
uchar m,n,s;
for(m=20;m>0;m--)
for(n=20;n>0;n--)
for(s=248;s>0;s--);
}
/********************************************************************
主函数
*********************************************************************/
void main()
{
while(1) //无限循环
{
LED=1; //熄灭P1.0口灯
if(DOUT==0)//当浓度高于设定值时 ，执行条件函数
{
delay();//延时抗干扰
if(DOUT==0)//确定 浓度高于设定值时 ，执行条件函数
{
LED=0; //点亮P1.0口灯
}
}
}
}
/********************************************************************
结束
*********************************************************************/
