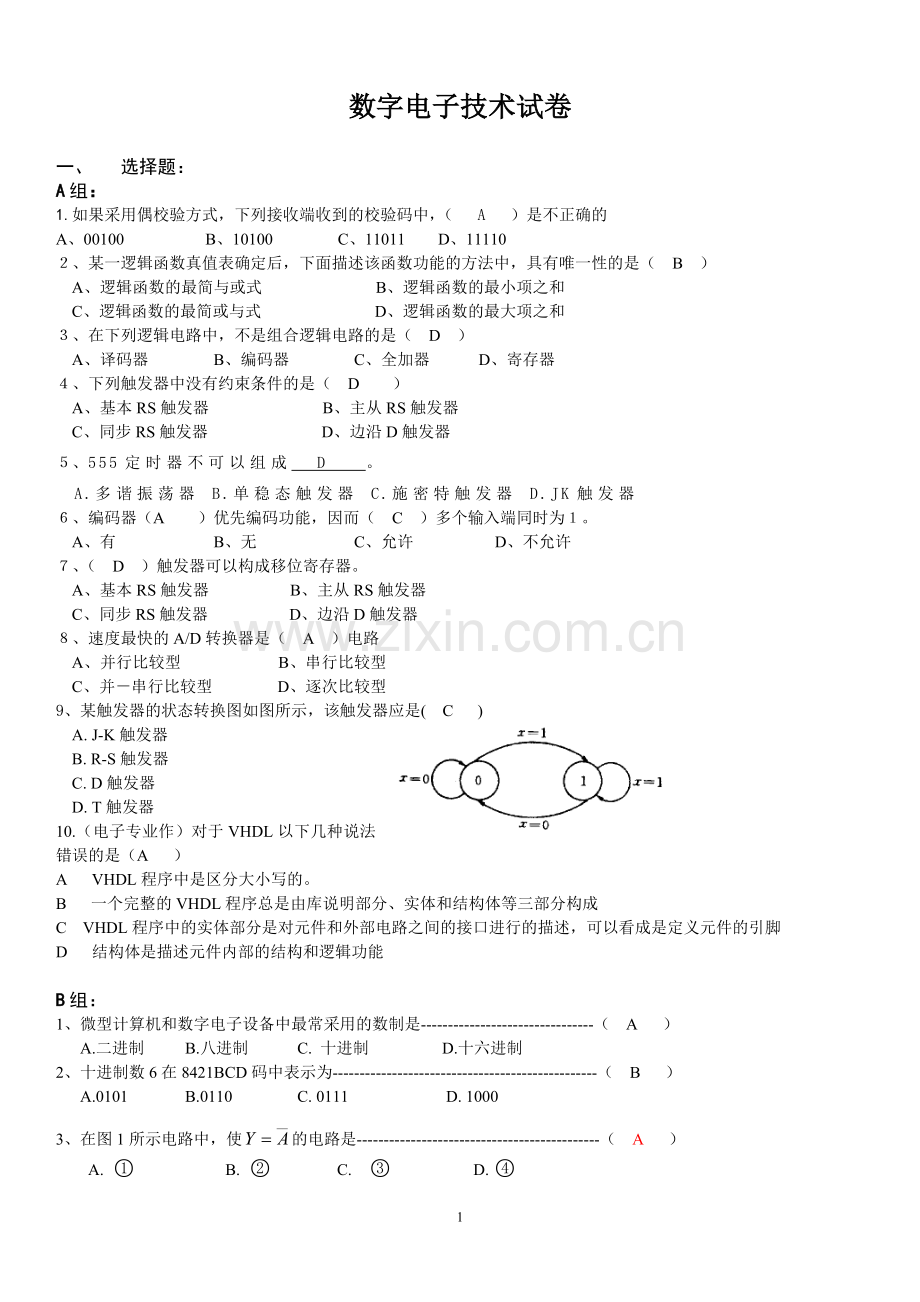

数字电子技术试卷

一、 选择题：
A组：
1.如果采用偶校验方式，下列接收端收到的校验码中，（ A ）是不正确的
A、00100　　　　　B、10100　　　　C、11011　　D、11110
２、某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（　B　）
　A、逻辑函数的最简与或式　　　　　　　B、逻辑函数的最小项之和
　C、逻辑函数的最简或与式　　　　　　　D、逻辑函数的最大项之和
３、在下列逻辑电路中，不是组合逻辑电路的是（　D　）
　A、译码器　　　　B、编码器　　　　C、全加器　　　D、寄存器
４、下列触发器中没有约束条件的是（　D　　）
　A、基本RS触发器　　　　　　　B、主从RS触发器
　C、同步RS触发器　　　　　　　D、边沿D触发器
５、555定时器不可以组成 D 。
A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.JK触发器
６、编码器（A　　）优先编码功能，因而（　C　）多个输入端同时为１。
　A、有　　　　　　B、无　　　　　　C、允许　　　　　D、不允许
７、（　D　）触发器可以构成移位寄存器。
　A、基本RS触发器　　　　　B、主从RS触发器
　C、同步RS触发器　　　　　D、边沿D触发器
８、速度最快的A/D转换器是（　A　）电路
　A、并行比较型　　　　　　B、串行比较型
　C、并－串行比较型　　　　D、逐次比较型
9、某触发器的状态转换图如图所示，该触发器应是( C )
A. J-K触发器
B. R-S触发器
C. D触发器
D. T触发器
10.（电子专业作）对于VHDL以下几种说法错误的是（A ）
A VHDL程序中是区分大小写的。
B 一个完整的VHDL程序总是由库说明部分、实体和结构体等三部分构成
C VHDL程序中的实体部分是对元件和外部电路之间的接口进行的描述，可以看成是定义元件的引脚
D 结构体是描述元件内部的结构和逻辑功能

B组：
1、微型计算机和数字电子设备中最常采用的数制是--------------------------------（ A ）
A.二进制 B.八进制 C. 十进制 D.十六进制
2、十进制数6在8421BCD码中表示为-------------------------------------------------（ B ）
A.0101 B.0110 C. 0111 D. 1000
3、在图1所示电路中，使的电路是---------------------------------------------（ A ）
A. B. C. D.

4、接通电源电压就能输出矩形脉冲的电路是------------------------------------------（ D ）
A. 单稳态触发器 B. 施密特触发器 C. D触发器 D. 多谐振荡器
5、多谐振荡器有-------------------------------------------------------------------------------（ C ）
A. 两个稳态 B. 一个稳态 C. 没有稳态 D. 不能确定
6、已知输入A、B和输出Y的波形如下图所示，则对应的逻辑门电路是-------（ D ）
A. 与门 B. 与非门 C. 或非门 D. 异或门

7、下列电路中属于时序逻辑电路的是------------------------------------------------------（ B ）
A. 编码器 B. 计数器 C. 译码器 D. 数据选择器
8、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的---------（ A ）
A. 延迟 B. 超前 C. 突变 D. 放大
9、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的
时序电路--------------------------------------------------------------------------------（ C ）
A. RS触发器 B. JK触发器 C. D触发器 D. T触发器
10、电路和波形如下图，正确输出的波形是-----------------------------------------------（ A ）
A. B. C. D.

C组：

1．十进制数25用8421BCD码表示为 A 。
A.11001 B.0010 0101 C.100101 D.10001
2. 当逻辑函数有n个变量时，共有 D 个变量取值组合？
A. n B. 2n C. n2 D. 2n
3．在何种输入情况下，“与非”运算的结果是逻辑0。 D
A．全部输入是0 B.任一输入是0 C.仅一输入是0 D.全部输入是1
4．存储8位二进制信息要 D 个触发器。
A.2 B.3 C.4 D.8
5．欲使JK触发器按Qn+1=n工作，可使JK触发器的输入端 A 。
A.J=K=1 B.J=0,K=1 C.J=0,K=0 D.J=1,K=0
6．多谐振荡器可产生 B 。
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
7．在下列逻辑电路中，不是组合逻辑电路的是 A 。
A.译码器 B.编码器 C.全加器 D.寄存器
8．八路数据分配器，其地址输入端有 B 个。
A.2 B.3 C.4 D.8
9．8位移位寄存器，串行输入时经 D 个脉冲后，8位数码全部移入寄存器中。
A.1 B.2 C.4 D.8
10．一个无符号8位数字量输入的DAC，其分辨率为 D 位。
A.1 B.3 C.4 D.8

D组：
1、下列四个数中，最大的数是（ B ）
A、（AF）16 B、（001010000010）8421BCD
C、（10100000）2 D、（198）10
2、下列关于异或运算的式子中，不正确的是（ B ）
A、AA=0 B、
C、A0=A D、A1=
3、下列门电路属于双极型的是（ A ）
A、OC门 B、PMOS
C、NMOS D、CMOS
4、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）
A、RS=X0 B、RS=0X
C、RS=X1 D、RS=1X
5、如图所示的电路，输出F的状态是（  D ）

A、A B、A
C、1 D、0
6、AB+A 在四变量卡诺图中有( B )个小格是“1”。
A、13 B、12
C、6 D、5
7、二输入与非门当输入变化为( A )时，输出可能有竞争冒险。
A. 01→10 B. 00→10 C. 10→11 D. 11→01
8、N个触发器可以构成能寄存( B )位二进制数码的寄存器。
A.N-1 B.N C.N+1 D.2N
9、以下各电路中，( B )可以产生脉冲定时。
A. 多谐振荡器 B.单稳态触发器
C.施密特触发器 D.石英晶体多谐振荡器
10、输入至少( B )位数字量的D/A转换器分辨率可达千分之一。
A. 9 B. 10 C. 11 D. 12

二、 判断题：
A组：
1、MP３音乐播放器含有D/A转换器，因为要将存储器中的数字信号转换成优美动听的模拟信号——音乐。（　√　）
2、真值表、函数式、逻辑图、卡诺图和时序图，它们各具有特点又相互关联。（　√　）
3、有冒险必然存在竞争，有竞争就一定引起冒险。（　×　）
4、时序逻辑电路的特点是：电路任一时刻的输出状态与同一时刻的输入信号有关，与原有状态没有任何的联系（　×　）
5、（电子专业作）FPGA是现场可编程门阵列，属于低密度可编程器件。（　×　）
B组：
1、时序电路无记忆功能，组合逻辑电路有记忆功能。--------------------------------------（ × ）
2、在普通编码器中，任何时刻都只允许输入二个编码信号，否则输出将发生混乱。（ × ）
3、基本的RS触发器是由二个与非门组成。----------------------------------------------------（ √ ）
4、A/D转换器是将数字量转换为模拟量。-----------------------------------------------------（ × ）
5、逻辑电路如下图所示，只有当A=0，B=0时Y=0才成立。----------------------------（ √ ）

C组：
1．若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。（ × ）
2．三态门的三种状态分别为：高电平、低电平、不高不低的电压。（ × ）
3.D触发器的特性方程为Qn+1=D，与Qn无关，所以它没有记忆功能。（× ）
4.编码与译码是互逆的过程。（ √ ）
5.同步时序电路具有统一的时钟CP控制。（ √ ）
D组：
1、时序逻辑电路在某一时刻的输出状态与该时刻之前的输入信号无关。（ × ）
2、D触发器的特性方程为Qn+1=D，与Qn无关，所以它没有记忆功能。（ × ）
3、用数据选择器可实现时序逻辑电路。（ × ）
4、16位输入的二进制编码器，其输出端有4位。（√）
5、时序电路不含有记忆功能的器件。（ × ）

三、 填空题：

A组：
１、 数字电路按照是否有记忆功能通常可分为两类： 组合逻辑电路、 时序逻辑电路 。
２、 三态门的三种状态是指___0____、___1___、____高阻___。
３、 实现A/D转换的四个主要步骤是___采样___、___保持__、___量化__、___编码____。
４、 将十进制转换为二进制数、八进制数、十六进制数：
（25.6875＝（　　　　　　　＝（　　 　　
5、寄存器分为____基本寄存器___________和_______移位寄存器_______两种。
6、半导体数码显示器的内部接法有两种形式：共 阳极 接法和共 阴极 接法。
7、与下图真值表相对应的逻辑门应是____与门__________
输入 A B
输出 F
0 0
0
0 1
0
1 0
0
1 1
1

8、已知L=A+C，则L的反函数为=_______。
9、基本RS触发器，若现态为1，S＝R＝０，则触发状态应为____1___。
10、（电子专业选作）ROM的存储容量为1K×8，则地址码为__10____位，数据线为_____8______位。

B组：
1、请将下列各数按从大到小的顺序依次排列：（246）8；（165）10；（10100111）2；（A4）16 （10100111）2> （246）8 > （165）10 > （A4）16
2、逻辑函数有三种表达式： 逻辑表达式 、 真值表 、 卡诺图 。
3、TTL逻辑门电路的典型高电平值是 3.6 V，典型低电平值是 0.3 V。
4、数据选择器是一种 多个 输入 单个 输出的中等规模器件。
5、OC门能实现“ 线与 ”逻辑运算的电路连接，采用总线结构，分时传输数据时，应选用 三态门 。
6、逻辑表达式为 ，它存在 0 冒险。
7、时序逻辑电路在某一时刻的状态不仅取决于 这一时刻 的输入状态，还与电路 过去的 状态有关。
8、触发器按逻辑功能可以分为 RS 、D 、JK 、T 四种触发器。
9、双稳态触发器电路具有 两个稳态 ， 并能 触发翻转 的两大特性。
10、模数转换电路包括 采样 、 保持 、 量化 和编码 四个过程。

C组：
1、二进制（1110.101）2转换为十进制数为_____14.625_________。
2、十六进制数（BE.6）16转换为二进制数为________(10111110.011)2___。
3、F=BCD+AC+AB+ABC=Σm(__7,10,11,12,13,14,15_______)。
4、F=AC+D的最小项表达式为_Σm (1,3,9,10,11,14,15)____________________。
5．一个基本RS触发器在正常工作时，它的约束条件是+=1，则它不允许输入= 0 且= 0 的信号。
6．555定时器的最后数码为555的是 TTL 产品，为7555的是CMOS 产品。
7、TTL与非门的多余输入端悬空时，相当于输入_____高____电平。
8．数字电路按照是否有记忆功能通常可分为两类： 组合逻辑电路 、时序逻辑电路 。
9．对于共阳接法的发光二极管数码显示器，应采用 低 电平驱动的七段显示译码器。
10、F=AB+的对偶函数是_______ F¹=（A+B）·______________。

D组：

1、将（234）8按权展开为 2×82+3×81+4×80 。
2、（10110010.1011）2=( 262.54 )8=( B2.B )16
3、逻辑函数F=+B+D的反函数= A（C+） 。
4、逻辑函数通常有 真值表 、 代数表达式 、 卡诺图 等描述形式。
5、施密特触发器具有 回差 现象，又称 电压滞后 特性。
6、在数字电路中，按逻辑功能的不同，可以分为 逻辑电路 和 时序电路 。
7、消除冒险现象的方法有 修改逻辑设计 、 吸收法 、 取样法 和 选择可靠编码 。
8、触发器有 2 个稳态，存储8位二进制信息要 8 个触发器。
9、逻辑代数运算的优先顺序为 非 、 与 、 或 。
10、寄存器按照功能不同可分为两类： 移位 寄存器和 数码 寄存器。
E组：
1、数字信号的特点是在 上和 上都是不连续变化的，其高电平和
低电平常用 和 来表示。
2、请将下列各数按从大到小的顺序依次排列：（123）8；（82）10；（1010100）2；（51）16： > > > ，以上四个数中最小数的8421BCD码为（ ）8421BCD 。
3、除去高、低电平两种输出状态外，三态门的第三态输出称为 状态。
4、在555定时器组成的脉冲电路中，脉冲产生电路有 ，脉冲整形电路有 、 ，其中 属于双稳态电路。
5、存储容量为4K×8的SRAM，有 根地址线，有 根数据线，用其扩展成容量为16K×16的SRAM需要 片。
6、实现A/D转换的四个主要步骤是___ __、___ __、___ __和编码。

1．十进制9用余3码表示为 1100 。
2． 逻辑函数Y=A（B+C），其反函数=。对偶函数Y’= A + BC 。
3． OC门在实际使用时必须在输出端外接 负载电阻和电源 。
4. 设计模值为30的计数器至少需要 5 级触发器。

1． 逻辑函数的描述有多种，下面 B 描述是唯一的。
A.逻辑函数表达式 B.卡诺图 C.逻辑图 D. 文字说明
2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。
A.15 B.8 C.7 D.1
3. 可用来暂时存放数据的器件是 B 。
A.译码器 B.寄存器 C.全加器 D.编码器
4． D 可用来自动产生矩形脉冲信号。
A.施密特触发器 B.单稳态触发器 C.T触发器 D. 多谐振荡器
5． 单稳态触发器的主要用途是 C 。
A.整形、延时、鉴幅 B. 整形、鉴幅、定时
C.延时、定时、整形 D.延时、定时、存储

一、填空题（每空1分，共20分）
1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ 147 ），作为8421BCD码时，它相当于十进制数（ 93 ）。
2.三态门电路的输出有高电平、低电平和（高阻）3种状态。
3．TTL与非门多余的输入端应接（高电平或悬空）。
4．TTL集成JK触发器正常工作时，其和端应接（高）电平。
5. 已知某函数，该函数的反函数=
6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7 ）位二进制数码。
7. 典型的TTL与非门电路使用的电路为电源电压为（5 ）V，其输出高电平为（3.6 ）V，输出低电平为（ 0.35 ）V， CMOS电路的电源电压为（ 3—18 ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出 应为（ 10111111 ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。该ROM有（ 11 ）根地址线，有（ 16 ）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100 ）位。
11. 下图所示电路中， Y1＝
A

B
Y1
Y2
Y3
（A B ）；Y2 ＝（A B + A B ）；Y3 ＝（ A B ）。

12. 某计数器的输出波形如图1所示，该计数器是（ 5 ）进制计数器。

13．驱动共阳极七段数码管的译码器的输出电平为（ 低 ）有效。
二、单项选择题
1. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( A ) 。
A．F(A,B,C)=∑m（0，2，4） B. (A,B,C)=∑m（3，5，6，7）
C．F(A,B,C)=∑m（0，2，3，4） D. F(A,B,C)=∑m（2，4，6，7）
2．8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出的值是（ C ）。
A．111 B. 010 C. 000 D. 101
3．十六路数据选择器的地址输入（选择控制）端有（ C ）个。
A．16 B.2 C.4 D.8
4. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（ A）。
A. 1011--0110--1100--1000--0000 B. 1011--0101--0010--0001--0000
C. 1011--1100--1101--1110--1111 D. 1011--1010--1001--1000--0111
5．已知74LS138译码器的输入三个使能端（E1=1， E2A = E2B=0）时，地址码A2A1A0=011，则输出 Y7 ～Y0是( C ) 。
A. 11111101 B. 10111111 C. 11110111 D. 11111111
6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( A )种。
A．15         B．8 C．7         D．1
7. 随机存取存储器具有( A )功能。
A.读/写 B.无读/写 C.只读 D.只写
8．N个触发器可以构成最大计数长度（进制数）为( D )的计数器。
A.N B.2N C.N2 D.2N
000
001
010
011
100
101
110
111

9．某计数器的状态转换图如下，
其计数的容量为( B )
A． 八 B. 五
C. 四 D. 三
10．已知某触发的特性表如下（A、B为触发器的输入）其输出信号的逻辑表达式为( C )。
A
B
Qn+1
说明
0
0
Qn
保持
0
1
0
置0
1
0
1
置1
1
1
Qn
翻转
A． Qn+1 ＝A B. C. D. Qn+1 ＝ B
11． 有一个4位的D/A转换器，设它的满刻度输出电压为10V，当输入数字量为1101时，输出电压为（ A ）。
A． 8.125V B.4V C. 6.25V D.9.375V
12．函数F=AB+BC，使F=1的输入ABC组合为(  D    )
A．ABC=000        B．ABC=010 C．ABC=101        D．ABC=110
13．已知某电路的真值表如下，该电路的逻辑表达式为( C )。
A． B. C． D．

A
B
C
Y
A
B
C
Y
0
0
0
0
1
0
0
0
0
0
1
1
1
0
1
1
0
1
0
0
1
1
0
1
0
1
1
1
1
1
1
1

14．四个触发器组成的环行计数器最多有( D)个有效状态。
A.4 B. 6 C. 8 D. 16
( B )

三、判断说明题
1、逻辑变量的取值，１比０大。（ × ）
2、D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小（√ ）。
3．八路数据分配器的地址输入（选择控制）端有8个。（ × ）
4、因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。（ × ）
5、利用反馈归零法获得N进制计数器时，若为异步置零方式，则状态SN只是短暂的过渡状态，不能稳定而是立刻变为0状态。（ √ ）
6．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。（ √ ）
7.约束项就是逻辑函数中不允许出现的变量取值组合，用卡诺图化简时，可将约束项当作1，也可当作 0。（ √ ）
8．时序电路不含有记忆功能的器件。（ × ）
9．计数器除了能对输入脉冲进行计数，还能作为分频器用。（ √ ）
10．优先编码器只对同时输入的信号中的优先级别最高的一个信号编码. （ √ ）

一、单项选择题（每小题1分，共15分）
1．一位十六进制数可以用多少位二进制数来表示？（ C ）
A. １ B. ２ C. ４ D. 16
2．以下电路中常用于总线应用的是（ A ）
A.TSL门 B.OC门 C. 漏极开路门 D.CMOS与非门
3．以下表达式中符合逻辑运算法则的是（ D ）
A.C·C=C2 B.1+1=10 C.0<1 D.A+1=1
4．T触发器的功能是（ D ）
A． 翻转、置“0” B. 保持、置“1”
C. 置“1”、置“0” D. 翻转、保持
5. 存储8位二进制信息要多少个触发器（D ）
A.2 B.3 C.4 D.8
6．多谐振荡器可产生的波形是（ B ）
A.正弦波 B.矩形脉冲 C.三角波 D.锯齿波
7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）
A.1 B.2 C.4 D.16
8．引起组合逻辑电路中竟争与冒险的原因是（ C ）
A.逻辑关系错； B.干扰信号； C.电路延时； D.电源不稳定。
9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ）
A.工作速度高 B.触发器利用率高
C.电路简单 D.不受时钟CP控制
10．N个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ）
A.N-1 B.N C.N+1 D.2N
11．若用JK触发器来实现特性方程，则JK端的方程应为（ B ）
A.J=AB，K= B.J=AB，K=
C.J=，K=AB D.J=，K=AB
12．一个无符号10位数字输入的DAC，其输出电平的级数是（ C ）
A.4 B.10 C.1024 D.100
13．要构成容量为4K×8的RAM，需要多少片容量为256×4的RAM？（ D ）
A.2 B.4 C.8 D.32
14．随机存取存储器RAM中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）
A.全部改变 B.全部为1 C.不确定 D.保持不变
15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）
A.0.7RC； B.1.1RC； C.1.4RC； D.1.8RC；

二、多项选择题（每小题1分，共5分）
16．以下代码中，为无权码的是（ C ）（ D ）（ ）（ ）
A. 8421BCD码 B. 5421BCD码 C. 余三码 D. 格雷码
17．当三态门输出高阻状态时，以下说法正确的是（ A ）（ B ）（ ）（ ）
A.用电压表测量指针不动 B.相当于悬空
C.电压不高不低 D.测量电阻指针不动
18．已知F=A+BD+CDE+D，下列结果正确的是哪几个？（ A ）（ C ）（ ）（ ）
A.F= B.F=
C.F= D.F=
19．欲使JK触发器按Qn+1=Qn工作，可使JK触发器的输入端为以下哪几种情况？（ A ）（ B ）（ D ）（ ）
A.J=K=0 B.J=Q,K= C.J=,K=Q D.J=Q,K=0
20．关于PROM和PAL的结构，以下叙述正确的是（ A ）（ D ）（ ）（ ）
A.PROM的与阵列固定，不可编程
B.PROM与阵列、或阵列均不可编程
C.PAL与阵列、或阵列均可编程
D.PAL的与阵列可编程

三、判断改错题（每小题2分，共10分）
21. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。（√ ）

22. TTL与非门的多余输入端可以接固定高电平。（√ ）

23. 异或函数与同或函数在逻辑上互为反函数。（√ ）

24. D触发器的特征方程Qn+1=D，而与Qn无关，所以，D触发器不是时序电路。（× ）

25. 移位寄存器 74LS194 可串行输入并行输出，但不能串行输入串行输出。（× ）

四、填空题（每小题2分，共16分）

26．二进制数（1011.1001）2转换为八进制数为 13.41 ，转换为十六进制数为 B9 。
27．数字电路按照是否具有记忆功能通常可分为两类： 组合逻辑电路 、 时序逻辑电路 。
28．已知逻辑函数F＝A⊕B，它的与非-与非表达式为 ，或与非表达式为 。
29．5个变量可构成 32 个最小项，变量的每一种取值可使 1 个最小项的值为1。
30．在题30图所示可编程阵列逻辑（PAL）电路中，Y1=，Y3=。
题30图
31．555定时器构成的施密特触发器，若电源电压VCC＝12V，电压控制端经0.01µF电容接地，则上触发电平UT+ ＝ 8 V，下触发电平UT–＝ 4 V。
32．若ROM具有10条地址线和8条数据线，则存储容量为 1K×8 比特，可以
存储 1024 个字节。
33．对于JK触发器，若，则可完成 T 触发器的逻辑功能；若，则可完成 D 触发器的逻辑功能。

1．对于逻辑问题表示方法中具有唯一性的是 D 。
(A) 与-或式 (B) 或-与式 (C) 逻辑图 (D) 卡诺图

2．　　　B　　　　。
(A) (B) (C) (D)
3． C 。
(A) (B) (C) (D)

4．边沿式D触发器是一种 C 稳态电路。
(A) 无 (B) 单 (C) 双 (D) 多

5．L= AB+C 的对偶式为______B______ 。
(A) A+BC (B) (A+B)C (C) A+B+C (D) ABC

图1
6．将D触发器改造成T触发器，图1所示电路中的虚线框内应是__ D____。
(A) 或非门 (B) 与非门
(C) 异或门 (D) 同或门

7. 标准与-或式是由____B______构成的逻辑表达式。
(A) 与项相或 (B) 最小项相或 (C) 最大项相与 (D) 或项相与

8．与十进制数（53.5）10等值的数或代码为 B 。
(A) (101011.101)8421BCD (B) (35.8)16 (C) (110101.01)2 (D) (65.1)8

9．某D/A转换器满刻度输出电压为10V，要求1mV的分辨率，其输入数字量位数至少为 B 位。
(A) 13 　 (B)　14　　　　 　(C) 15 (D) 16

10．在下面图2所示中能实现逻辑状态输出的电路为 A ；

11．一个12K8位存储系统，需要地址线数为多少？需要2K4位存储器芯片数为多少? 应选择　　C　　。
(A) 地址线13，芯片数6；　　 (B) 地址线10，芯片数6；
(C) 地址线14，芯片数12；　 (D) 地址线13，芯片数12 。

12. 以下四种转换器， B 是A/D转换器且转换速度最高。
(A) 逐次逼近型 (B) 并联比较型
(C) 双积分型 (D) 施密特触发器
试卷一
一、（20分）选择填空。
1．十进制数3.625的二进制数和8421BCD码分别为（ B ）
A． 11.11 和11.001 B．11.101 和0011.011000100101
C．11.01 和11.011000100101 D．11.101 和11.101
2．下列几种说法中错误的是（ D ）
A．任何逻辑函数都可以用卡诺图表示。 B．逻辑函数的卡诺图是唯一的。
C．同一个卡诺图化简结果可能不是唯一的。 D．卡诺图中1的个数和0
