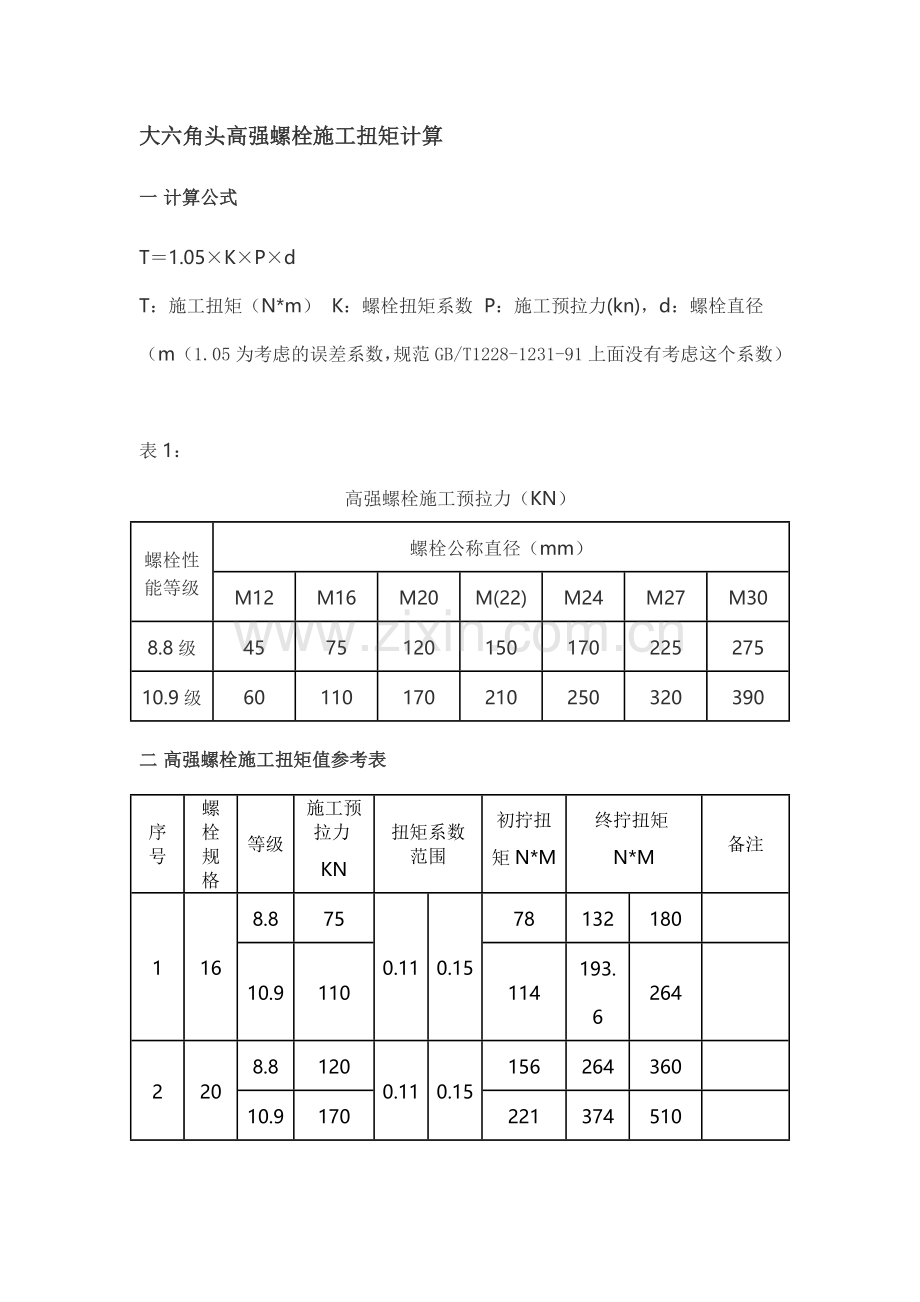

大六角头高强螺栓施工扭矩计算
一 计算公式
T＝1.05×K×P×d
T：施工扭矩（N*m）  K：螺栓扭矩系数  P：施工预拉力(kn)，d：螺栓直径（m（1.05为考虑的误差系数，规范GB/T1228-1231-91上面没有考虑这个系数）
表1：
高强螺栓施工预拉力（KN）
螺栓性能等级
螺栓公称直径（mm）
M12
M16
M20
M(22)
M24
M27
M30
8.8级
45
75
120
150
170
225
275
10.9级
60
110
170
210
250
320
390

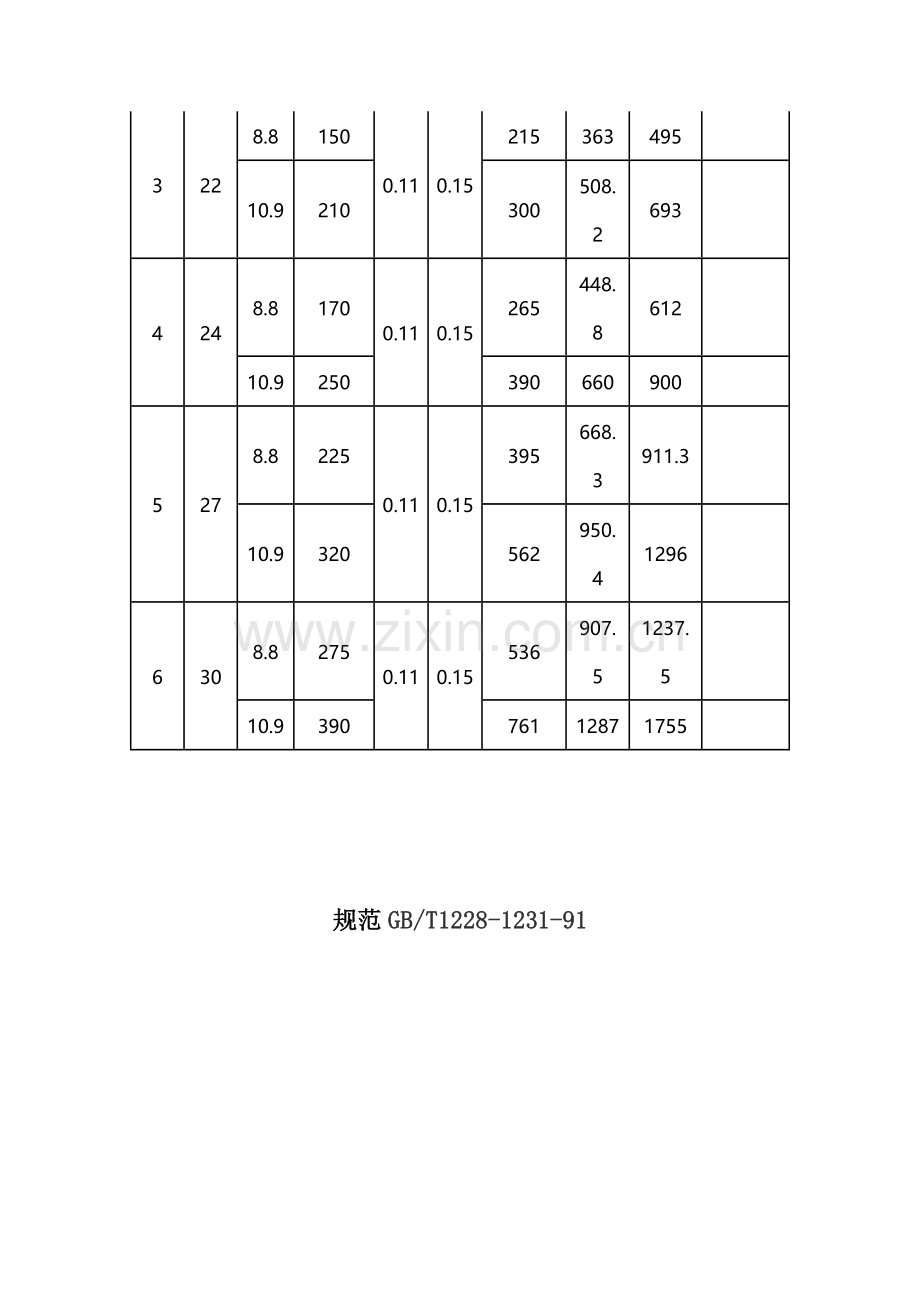

二 高强螺栓施工扭矩值参考表
序号
螺栓规格
等级
施工预拉力KN
扭矩系数范围
初拧扭矩N*M
终拧扭矩N*M
备注
1
16
8.8
75
0.11
0.15
78
132
180

10.9
110
114
193.6
264

2
20
8.8
120
0.11
0.15
156
264
360

10.9
170
221
374
510

3
22
8.8
150
0.11
0.15
215
363
495

10.9
210
300
508.2
693

4
24
8.8
170
0.11
0.15
265
448.8
612

10.9
250
390
660
900

5
27
8.8
225
0.11
0.15
395
668.3
911.3

10.9
320
562
950.4
1296

6
30
8.8
275
0.11
0.15
536
907.5
1237.5

10.9
390
761
1287
1755

规范GB/T1228-1231-91
