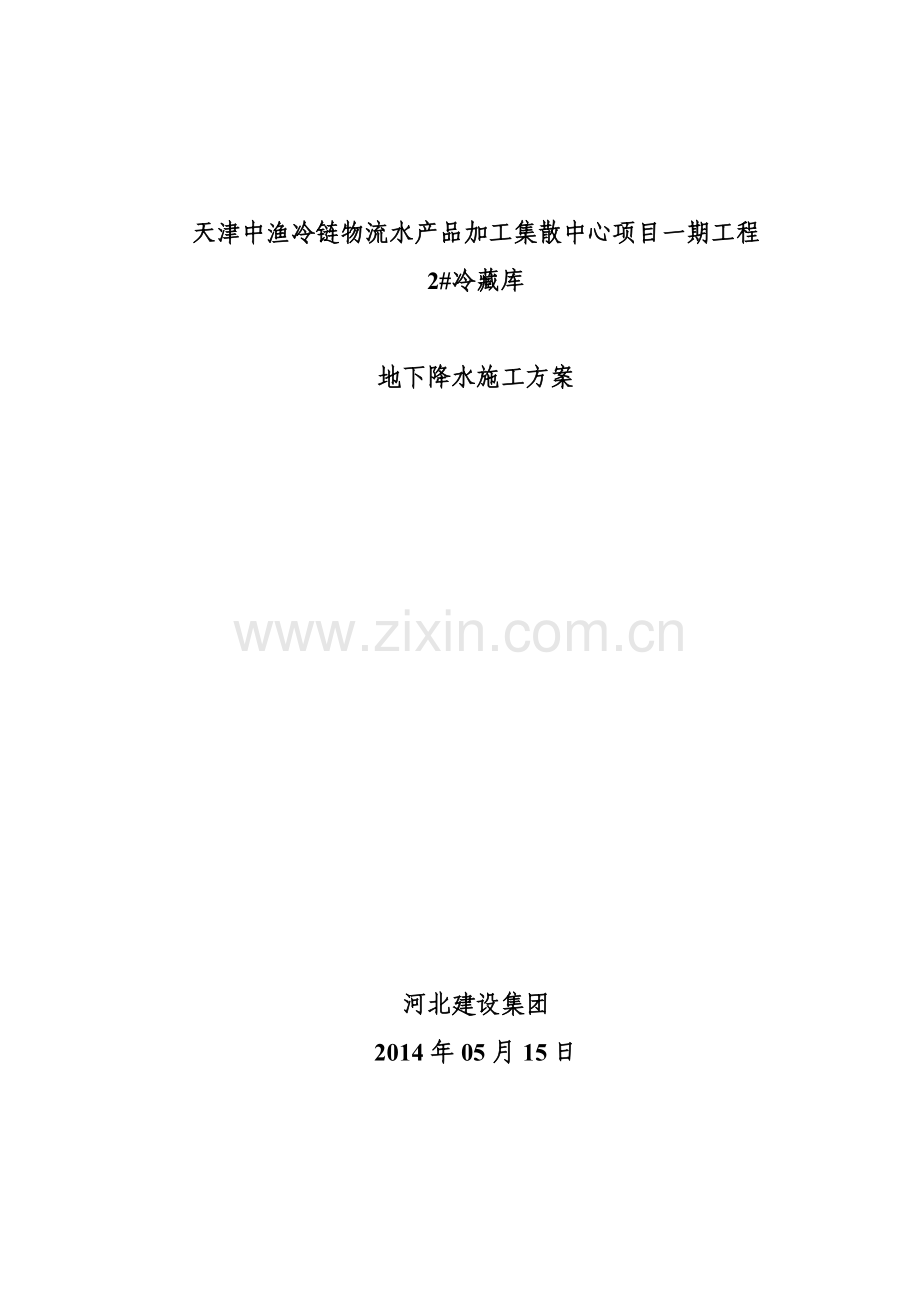

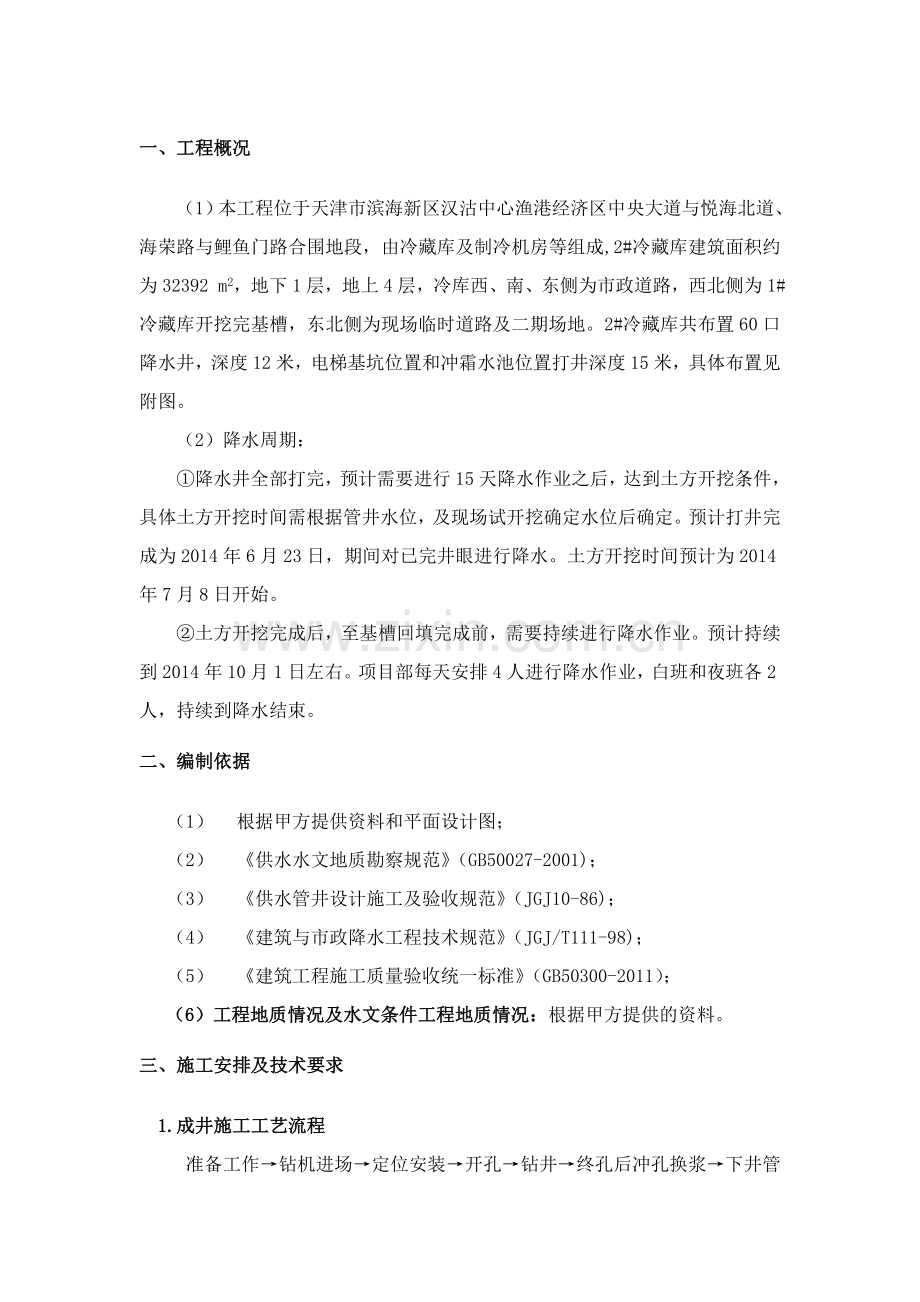

天津中渔冷链物流水产品加工集散中心项目一期工程2#冷藏库地下降水施工方案河北建设集团2014年05月15日一、工程概况（1）本工程位于天津市滨海新区汉沽中心渔港经济区中央大道与悦海北道、海荣路与鲤鱼门路合围地段，由冷藏库及制冷机房等组成,2#冷藏库建筑面积约为32392 m2，地下1层，地上4层，冷库西、南、东侧为市政道路，西北侧为1#冷藏库开挖完基槽，东北侧为现场临时道路及二期场地。2#冷藏库共布置60口降水井，深度12米，电梯基坑位置和冲霜水池位置打井深度15米，具体布置见附图。（2）降水周期：降水井全部打完，预计需要进行15天降水作业之后，达到土方开挖条件，具体土方开挖时间需根据管井水位，及现场试开挖确定水位后确定。预计打井完成为2014年6月23日，期间对已完井眼进行降水。土方开挖时间预计为2014年7月8日开始。土方开挖完成后，至基槽回填完成前，需要持续进行降水作业。预计持续到2014年10月1日左右。项目部每天安排4人进行降水作业，白班和夜班各2人，持续到降水结束。二、编制依据（1） 根据甲方提供资料和平面设计图；（2） 供水水文地质勘察规范（GB50027-2001)；（3） 供水管井设计施工及验收规范（JGJ10-86)；（4） 建筑与市政降水工程技术规范（JGJ/T111-98)；（5） 建筑工程施工质量验收统一标准（GB50300-2011）；（6）工程地质情况及水文条件工程地质情况：根据甲方提供的资料。三、施工安排及技术要求1.成井施工工艺流程准备工作钻机进场定位安装开孔钻井终孔后冲孔换浆下井管稀释泥浆填砾止水封孔洗井下泵试抽合理安排排水管路及电缆电路试抽水正式抽水记录。2.设备选型本工程钻井设备选用KQ1250型水文地质钻机，降水井孔径最大为600mm，成孔采用正循环自然泥浆造浆，泥浆护壁回转钻进成孔，钻头选用带保径圈的三翼钻头，钻头直径按设计及规范要求。根据施工经验，使用这些钻头施工稳定性好，能确保成孔质量，能有效控制成孔中的缩径现象，为确保工程质量奠定基础。3.准备工作将施工方案编制完成并报审监理工程师审核通过后，即开始施工部署，首先组织专业降水施工队伍，落实材料和人员，合理安排人材物。4.材料到位专人负责进料，工程师核定，确保井管填料等材料的质量。材料不到位，质量不符合要求不能开钻。1) 进场、定位、埋设护孔管现场“三通一平,井位放位好后应由项目技术人员复核确认。钻机应安放稳固、水平、护孔管中心、磨盘中心、大钩应成一垂线。埋设护孔管要求垂直，并打入原状土中1020cm,外围用粘土填实夯实，井管、砂料到位后才能开钻，钻孔孔斜不超过1%，要求整个钻孔孔壁圆整光滑，钻进时不允许采用弯曲的钻杆。2) 砌筑沉淀池根据现场实际情况，布置4个沉淀池，位置见附图。沉淀池为2米4米2米，采用红砖砌筑，墙厚240mm，内壁抹灰采用防水砂浆。沉淀池分两格，分别为沉淀和排水。3) 铺设排水管沉淀池与沉淀池、沉淀池与污水井采用DN300 PE波纹管连通，将降水排至市政污水管网。排水采用自流式排水，铺设排水管时应保证排水管找坡方向与水流方向一致。排水管采用暗埋。4) 钻井清洗钻井中保持泥浆比重在1.11.5，尽量采用地层自然造浆，整个钻井过程中要求大钩吊紧后徐徐给进（始终处于减压钻井），避免钻具产生一次弯曲，特别是开孔时不能让上钻杆和接头产生大幅摆动。每钻进一根钻杆应重复扫孔一次，并清理孔内泥块后再接新钻杆，终孔后应彻底清孔，直到返回泥浆内不含泥块，返出的泥浆含砂量12%后提钻。5) 下井管按设计井深预先将井管排列、组合，下管时所有深井的底部按标高严格控制，并且保持井口标高一致。井管应平稳入孔，每节井管的两端口要找平。下管要准确到位。自然落下，稍转动落到位，不可强力压下，以免损坏过滤结构。井管到位后下钻杆泥浆稀释到1.05左右，在稀释泥浆时井管管口应密封，使泥浆从过滤器经井管与孔壁的环状间返回地面，稀释泥浆应逐步缓慢进行。6) 填料填砾粒径必须按抽水含水层确定，填砾的粒径D50(8-12)d50（含水层的粒径）。填砾进入现场后，应经筛分实验确定是的颗粒分析资料确否合格。井管下入井内后，泥浆稀释到比重小于1.05时关小泵量，将填砾徐徐填入，并随填随测填砾顶面的高度，不得超出预定设计高度。设计钻孔直径800mm，井管直径、填料厚度、填砂高度严格按设计图纸进行。7) 洗井采用水泵洗井，要求洗井至出清水，并清除井底存砂，确保试抽水期间水清砂尽。8) 试抽水安装泵体要稳，泵轴垂直。泵体安装在过滤管的中部或中部偏下深度处。排水管及电源线路连接完好后，进行试抽水，测定抽水井的流量、水位变化及观测井的水位变化及流量。5.正式降水1）抽水井个数和抽水量大小应根据基坑开挖深度进行控制，以减少对周围环境的影响；2）抽水需要24小时派人值班，并做好抽水记录，记录内容包括降水井涌水量Q和水头降幅s，并在现场绘制s-T曲线，以掌握抽水动态，指导降水运行达到最优，正式降水运行后，应有专人填写抽水报表并保存归档。3）为节省降水成本，降低水管和电缆的使用量，本工程采取相邻降水井串联抽水的形式，例如：1号-5号井串联，将1号井的水抽至2号井，2号井的水抽至3号井，以次类推，将4号井的水都抽至5号井，即1号-4号井的水都汇至5号井，最后将5号井的水抽至沉淀池。4）随时观察观测井的水位变化情况，并做好观测记录。满足基槽开挖深度后，用挖掘机在场地内试挖，观察在设计开挖深度内是否有地下水，以确认是否可以进行正式开挖。3)封井方案 封井范围： 基础大底板浇筑阶段在基础大底板浇筑时，基坑内疏干井除预留一定数量继续抽水外，其余均可在浇筑底板时直接浇筑混凝土封井；预留井数量根据实际降水效果确定。 最终封井阶段疏干井可以灌素混凝土或高压注浆法封井。高压注浆法，由注浆泵、注浆管、托盘、搅拌机、浆液桶等组成。将带有托盘注浆管下到托盘位于井过滤器顶部以上五米左右然后开始注浆，直到达到注浆压力时，将安装在托盘上部的反丝扣接头卸开，提出注浆管（将托盘留在孔内）待浆液固结后孔内抽水，观测封孔效果，然后割去井管，并对大底板进行封孔处理。四、施工总资源计划1.劳动力安排本项目计划日投入劳动力14人。本工程质量标准高，技术要求严，工期紧，对所操作人员要求较高，所以在组织劳动力进场时，必须向操作人员详细作施工方案和作业计划交底，并且要组织操作人员上岗培训。培训内容包括规章制度、安全施工、操作技术和精神文明教育四个方面。劳动力使用计划具体如下表:类 别人 数管理人员 2电工 2打井降水技术工人 102.设备材料安排本工程钻井、成孔、降水设备及材料如下表：序号设备（工具）名称规格单位数量用途1工程钻机KQ1250型台1钻孔2水泵100QJ0235三鱼牌台60抽水3无砂混凝土井管400mmm800降水井4电缆三相m2500抽水用电5聚乙烯管DN50m3000排水6配电箱个4配电7钢丝绳6*7m1000固定水泵五、应急预案1.供电量保证降水井抽水设备每台额定功率大约为0.37kW(扬程32米)。沿基坑周围紧贴围护设置临时供电线路。2.供电线路的防护线路及电箱等布置在不易被碰到的位置，线路布置在路面以下并用护套管保护，电箱布置时远离机械设备及运输车辆等。电工负责定期对线路及电箱进行检查。发现问题及时维修更换，确保电线供电正常。降水人员巡视时，对电路及电箱也要进行巡视，并协调其它单位和机械设备注意保护电路和电箱等，发现问题及时通知电工进行检查。3.双电源保证施工现场应有两路电源，降水运行中应保证一路供电停电后另一路供电能及时使用，保证停电10分钟内确保能将降水井的电源得到更换，确保在基坑开挖过程中降水不得长时间中断，否则造成的后果无法估量，影响基坑的安全。现场配备300KW发电机组。4.电源切换流程 设置备用电源：本工程降水用电量较大，用电高峰时，很容易出现供电不足或者断电的状况，因此，在施工准备前必须准备用电应急预案，以备不时之需。 为此，整个降水过程中应备有双电源，确保两路电都可以正常供电。当电路停电时，可以最快速度开启备用电源，以确保降水连续进行。 5.其他注意事项 1）切换电源会造成所有抽水设备停止工作，所以切换电源时降水人员必须重新启动抽水装置。 2）先发电后切换电源，必须在发电机工作稳定后方可切换；一旦恢复供电，先切换电源，再关闭发电机，且必须是在供电工作稳定后方可切换。6.降水应急预案1）降水备用物资 降水井在实际运行中，由于各种原因，可能出现机械损坏的情况，而造成降水工程的中断。为了避免出现这种情况，在进行物资配备时，应适当考虑配备降水备用物资，在现使用物资出现异常时，及时更换备用物资，确保降水运行的顺利进行。 2）成立降水应急抢险队伍组织成立降水应急抢险队伍，对施工过程中降水引发的各种异常及时采取相应的应急抢险措施，相应管理人员、成井队伍、降水物资应在2小时内赶赴现场，确保施工安全。六、施工控制措施1.施工准备阶段的控制措施 重视维护，保障设备能力 1）设备进场前应进行检修和维护保养，确保进场设备的完好，保障设备能正常运行，并经专业技术人员验收合格后方可开工。2）配备必要的机修器具、零配件和消耗性材料，做好运行阶段的日常保养，确保主机设备在施工期间的正常运行能力，保障施工顺利进行。并及时做好设备运转、保养、维修工作记录表。2.精心编制施工方案 1）施工组织设计编制前，项目经理和项目工程师应认真阅读降水设计方案，了解设计意图及相关技术、质量要求。 2）参加技术交底会议，反映施工方案中存在的不明确之处和为确保施工质量需设计方修改之处，进一步明确施工中的有关设计要求。 3）施工组织设计须经总工审批，由技术质量部编制技术文件受控号登记在册，盖有公司行政章后才能作为正式文件。提交施工监理审批后，才可投入使用。 3.竣工验收阶段的控制 1）汇总整理施工记录和质量验收记录，编制竣工文件；2）按文明施工和环境保护的要求组织好退场；3）对施工中的成功之处和不足之处进行认真总结，分析成功和失败的主要原因，针对原因提出纠正预防措施，作为今后施工的借鉴；4） 进行竣工验收备案。七、安全生产文明施工1.安全生产1）全体人员要树立安全第一的思想，遵守施工程序和操作规程，严禁蛮干。2）进入施工现场要佩带安全防护用品；3）定期对全员进行安全教育，工长、班组长及技术人员同时担当安全员，监督、检查，发现问题及时解决；4）所有用电设备的安装、拆卸和维修符合现行规程规范和要求，且必须由电工完成，其它人员不得随意动手，严防触电；5）夜班光线较差，各岗位人员更要注意安全；现场配备镝灯照明设施，工人配备手电筒，值班期间相互提醒和监督，技术人员和工长应担当起安全员的职责；6）严禁场内使用明火，不准在床上吸烟，个人和集体均应注意防火；7）大家共同遵守安全条例，相互监督，共同遵守。2.文明施工1）教育全体施工人员树立文明施工新风和严肃认真的工作态度，严禁蛮干；2）施工人员进入施工现场前和进入后及时进行文明生产教育，所有人员不得乱扔杂物，乱倒饭菜，不得随地大小便；3）施工人员工作期间不得酗酒和赌博，不得打架斗殴，同事间、工友间及领导与下属间互敬互爱，形成和平相处的友好环境。附图：2#冷藏库降水井、沉淀池及排水管布置示意图
