珠海某师范大学教学楼工程施工组织设计.pdf

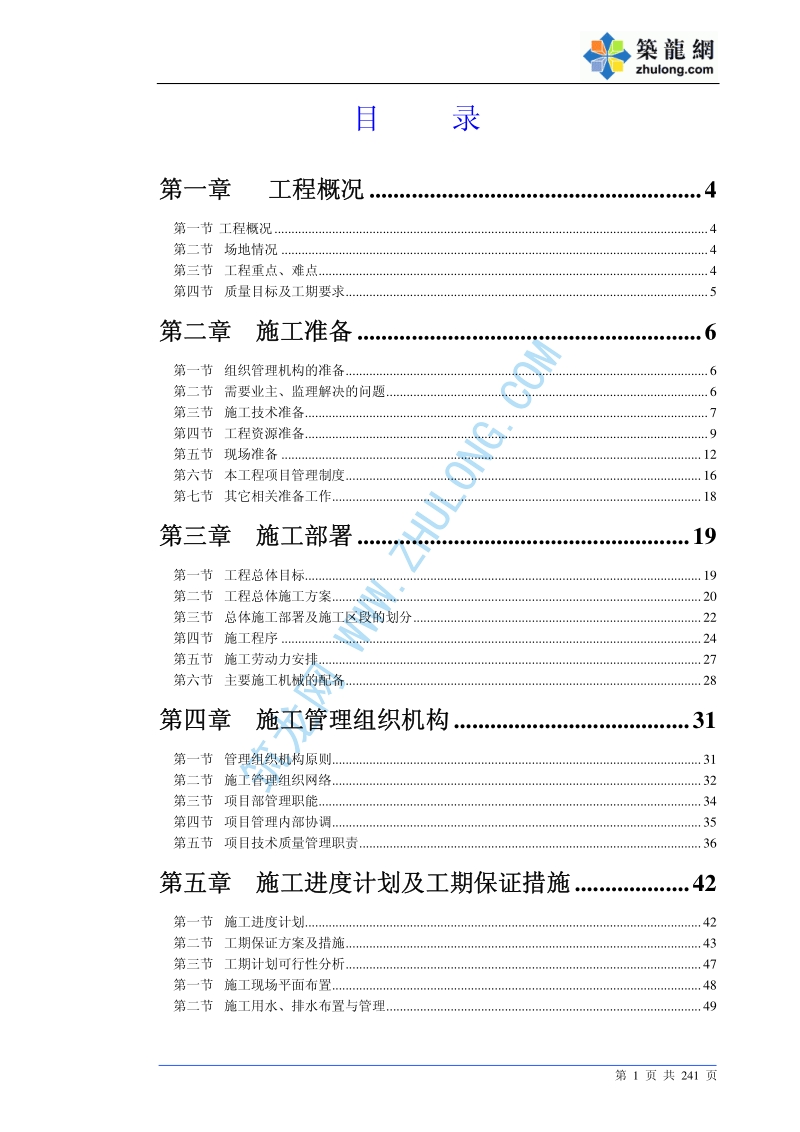

筑龙网 WWW.ZHULONG.COM 第 1 页 共 241 页 目 录 第一章第一章 工程概况工程概况.4 第一节 工程概况.4 第二节 场地情况 .4 第三节 工程重点、难点.4 第四节 质量目标及工期要求.5 第二章第二章 施工准备施工准备.6 第一节 组织管理机构的准备.6 第二节 需要业主、监理解决的问题.6 第三节 施工技术准备.7 第四节 工程资源准备.9 第五节 现场准备 .12 第六节 本工程项目管理制度.16 第七节 其它相关准备工作.18 第三章第三章 施工部署施工部署.19 第一节 工程总体目标.19 第二节 工程总体施工方案.20 第三节 总体施工部署及施工区段的划分.22 第四节 施工程序 .24 第五节 施工劳动力安排.27 第六节 主要施工机械的配备.28 第四章第四章 施工管理组织机构施工管理组织机构.31 第一节 管理组织机构原则.31 第二节 施工管理组织网络.32 第三节 项目部管理职能.34 第四节 项目管理内部协调.35 第五节 项目技术质量管理职责.36 第五章第五章 施工进度计划及工期保证措施施工进度计划及工期保证措施.42 第一节 施工进度计划.42 第二节 工期保证方案及措施.43 第三节 工期计划可行性分析.47 第一节 施工现场平面布置.48 第二节 施工用水、排水布置与管理.49 筑龙网 WWW.ZHULONG.COM 第 2 页 共 241 页 第三节 施工用电线路平面布置与管理.50 第四节 施工现场平面管理.51 第七章 垂直运输及脚手架工程.52 第一节 垂直运输设备.52 第二节 脚手架工程.53 第八章第八章 分部分项工程施工方法和技术措施分部分项工程施工方法和技术措施.59 第一节 定位测量放线与工程测量.59 第二节 土方、垫层工程及降、排水措施.65 第三节 钢筋工程 .71 第四节 模板工程 .75 第五节 混凝土工程.83 第六节 砌体工程 .95 第七节 门窗工程 .97 第八节 楼地面工程.99 第九节 给排水、消防、电气工程.109 第十节 通风空调系统安装工程.157 第十一节 装饰工程.163 第十二节 屋面工程.178 第九章第九章 工程重点、难点的施工方法及措施工程重点、难点的施工方法及措施.182 第一节 工程防水、防渗措施.182 第二节 地下室砼外墙裂缝原因分析及抗裂措施.188 第三节 后浇带施工.189 第十章第十章 材料质量控制措施材料质量控制措施.190 第一节 材料采购控制措施.190 第二节 材料进场验收检验控制措施.192 第三节 材料现场堆放控制制度.195 第四节 业主提供材料的控制措施.196 第五节 不合格材料的处理措施.197 第十一章第十一章 新技术、新工艺、新材料、新设备应用新技术、新工艺、新材料、新设备应用 .197 第一节 推广应用“四新”项目.197 第二节 电脑在工程管理中的应用.200 第十二章第十二章 工程质量目标及保证措施工程质量目标及保证措施.201 第一节 工程质量总目标及目标分解.201 筑龙网 WWW.ZHULONG.COM 第 3 页 共 241 页 第二节 质量管理体系.203 第三节 保证质量的技术措施.207 第四节 保证质量的管理措施.209 第五节 工程计量管理措施.213 第十三章第十三章 安全生产、文明施工保证措施安全生产、文明施工保证措施.214 第一节 安全生产保证措施.214 第二节 文明施工保证措施.219 第十四章第十四章 季节性施工保证措施季节性施工保证措施.227 第一节 防雨防台风施工措施.227 第二节 夏季施工措施.229 第三节 施工消防保卫措施.230 第十五章第十五章 环境保证措施环境保证措施.231 第十六章第十六章 降低成本及成品保护措施降低成本及成品保护措施.232 第一节 降低工程成本措施.232 第二节 成品保护措施.233 第十七章第十七章 工程技术档案管理工程技术档案管理.235 第一节 工程技术档案管理措施.235 第一节 施工总承包的目标.237 第二节 总承包管理中的服务内容.237 第三节 总承包管理中的施工技术质量管理.238 第四节 总承包管理中施工进度的管理.239 第五节 总承包管理中安全、文明施工的管理.239 第六节 与设计单位的协调配合.240 第七节 与监理单位的协调配合.241 筑龙网 WWW.ZHULONG.COM 第 4 页 共 241 页 第一章第一章 工程概况工程概况 第一节第一节 工程概况工程概况 本工程总建筑面积约 30000m2，在造型及建筑形式上采用了现代 理念的自然、环保特性和优良的艺术风格，并在内部形成架空层、中 庭和绿化、休闲场地，将教学楼与生态花园有机地融为一体，其立体 化的建筑形式使其建成后将成为*校区的重要标志性建筑。 。 本工程基础拟采用静压预应力管桩，主要采用直径 400 的预应 力管桩，主体为框架结构。 第二节第二节 场地情况场地情况 现场完成的三通一平工作，场地平整已完成一部分，供水已安装 到离施工现场 150 米处，供电方面目前基本能满足施工需要。 工程西侧有一高压电缆，施工期间仍将正常使用，必须采取一定 的保护措施，施工场地尽量避开该区域。 施工用电变压器，甲方提供，功率为 630KVA。 施工用水接口，已接至现场北侧离施工现场 150 处。 第三节第三节 工程重点、难点工程重点、难点 一、拟建建筑物距校区内已经建成的道路金风路相当近，要求采 筑龙网 WWW.ZHULONG.COM 第 5 页 共 241 页 取有效的防护措施，确保周边行人的安全。 二工程面积、体量庞大，招标工作内容包括土建、土石方、水 电安装、设备安装、装饰、消防等全面全方位的内容，150 个日历天 内要求完成约二千伍佰万元的工作量，对施工单位的质量、统筹、协 调调度能力提出了很高的要求。 三、工程平面构成复杂；立面大量的构架、各层高低错落；混凝 土结构、本工程中施工有较大的难度。 四、工程西向、南至北的施工场地宽度不超出 10 米，有架空高 压电缆，在此条件下还需采取措施对建筑物西面电缆进行防护措施。 五、截至投标以期间，工程施工图纸尚未出来，本工程的施工不 可避免的会一边设计、一边修改、一边施工。在该条件下进行施工， 要求做好充分的思想准备以及充分的技术力量准备， 力求将所有的问 题在施工以前全部解决，杜绝因变更、审核不及时造成损失、影响工 期。 第四节第四节 质量目标及工期要求质量目标及工期要求 根据招标文件，结合本公司实际能力，本工程质量目标确定为优 良工程基础上的市优良样板工程，力保广东省样板工程。 本工程质量目标确定为优 良工程基础上的市优良样板工程，力保广东省样板工程。 工期目标为，在 300 个日历天以内完成本工程交付使用。 筑龙网 WWW.ZHULONG.COM 第 6 页 共 241 页 第二章 施工准备 第一节第一节 组织管理机构的准备组织管理机构的准备 一、*大学校园教学楼大楼工程体形颇为复杂，根据工 程规模和特点， 我公司拟将本工程作为重点工程， 充分发挥公司人才、 资源优势，以优化的组合和先进的施工管理方法组织施工，达到本工 程质量高、安全好、速度快、成本低的综合效益。拟成立北京*大学 珠海校园教学楼大楼工程项目经理部，在工程中推广项目法施工管 理，实行项目经理负责制，全面负责工期、质量、安全，统一指挥生 产、劳动力及物资供应，明确岗位职责。 二、施工力量组织：针对该工程施工面积大，建筑施工工艺难度 较大、技术含量高，根据工期需要，以精干的技术工人等级比例，满 足劳动力优化组合的要求，配备桩基工程队、土建工程队、设备安装 工程队，配备足够的施工力量，合理分工，科学管理，以确保工程顺 利进行。 第二节第二节 需要业主、监理解决的问题需要业主、监理解决的问题 一、提供建筑物周围地下管网设施的有关资料和永久地质资料。 二、及早提供工程施工图纸及有关技术资料，分阶段组织图纸会 审工作。 三、移交工程规划座标、水准点、轴线、标高。 筑龙网 WWW.ZHULONG.COM 第 7 页 共 241 页 四、提供施工场地、水源、电源及排水、排污通道。 五、提供施工许可证，办理质量、安全受监工作等。 六、施工场地极其有限，工程生活区拟请甲方另行划地设置。 七、工程周边需要保护的管线，请甲方详尽交底。 第三节第三节 施工技术准备施工技术准备 一、方案编制一、方案编制 根据本工程的结构类型和具体情况，结合以前大型建筑工程的施 工经验，编制切实可行的施工组织设计和各单项专项施工方案，重点 阐明主要项目的施工方法、施工工艺、工程进度安排、劳动力组织、 质量、安全和工期保证措施，有效地指导现场施工。 二、图纸会审二、图纸会审 做好图纸会审工作，组织工程技术人员认真熟悉图纸，了解设计 意图，全面掌握施工图纸的内容，检查各专业的预留洞、预埋件的位 置及尺寸等，提出方便施工的合理化建议，会同建设单位、设计单位 解决施工方案而引起的设计调整。 三、技术交底三、技术交底 在工程开工前做好技术交底工作，在工程开工前，公司总工程师 组织技术部、安全部向项目部进行交底，技术交底内容是施工组织设 计、质量、安全、工期、雨季节施工保证措施，项目技术负责人根据 进度计划向施工队、班组交底，重点放在施工方案、技术措施、作业 筑龙网 WWW.ZHULONG.COM 第 8 页 共 241 页 指导书、工艺标准、 安全措施、 设计修改等方面， 交底必须细致齐全， 并应结合具体操作部位、 关键部位和施工难点的质量要求、 操作要点、 安全要求进行详细的交底。 四、计划控制四、计划控制 根据施工现场场地和施工条件合理布置总平面，编制施工进度控 制实施细则，分解工程进度控制目标，编制施工作业计划，采取有效 进度控制措施，保证工程进度控制目标。 主要准备工作计划表 序 号 项 目 内 容 中标后 完成时间 （天） 承办单位 执行人员 1 建立组织机构 成立项目经理部，组织各班组 及组成人员 2 公司 总经理 （主管生 产） 2 施工方案编制交底 编写实施性的施工方案，并向 有关人员和班组详细交底 5 项目经理部 项目工程师 3 图纸会审 会同甲方、设计院、监理单位 会审全部施工图 3 监理公司 总监 4 现场平面布置 根据现场实际情况，结合各阶 段施工特点，进行临时设施、 材料堆场、机械设备、水电管 线的布置 8 项目经理部 项目经理 5 现场定位放线资料 交接 轴线与标高移交、复核、确认 及有关技术资料交接 1 项目经理部 项目副经理 （技 术） 6 主要机械进场 机械设备进场布置、检修安装3 公司设备处 设备处主任 7 主要材料进场 钢材、水泥及模板等周转材料 等进场 4 项目经理部 项目经理 8 工人进场与教育 组织工人进场，进行技术、质 量、安全教育及培训 5 项目经理部 安全负责人 项目工程师 筑龙网 WWW.ZHULONG.COM 第 9 页 共 241 页 第四节第四节 工程资源准备工程资源准备 一、投入机械设备计划及设备状态一、投入机械设备计划及设备状态 由于本工程招标时只提供了部分方案图纸，对原材料、周转材料 的投入数量，如若我公司中标，则即时编制施工预算，充分反映工程 施工所需的各项费用、材料、劳动力等，对进度计划控制、材料采购 计划、劳动力合理调配、经济成果分析等提供重要的指导。 施工中计划投入的大型设备有：塔吊 2 台、砼输送泵 2 台，施工 中所需的各种机具均需配齐配好。 塔吊：根据工程的实际情况，本工程设垂直运输 1 台 120Tm 塔 吊，臂长 50m，及 1 台 QT80 型臂长 50m 塔吊，主要用于吊运模板、 钢筋及其他材料，并应在土方开挖施工前先安装好，以便及时投入使 用，配合吊运土方及砌筑砖模所使用的材料。 输送泵：选用三一重工机械产业公司生产 HBT60 型砼输送泵 2 台。 发电机：为防止停电及缓解用电高峰配制柴油发电机（300KW） 发电机 1 台。 其它机械：现场机械配备见下表。 筑龙网 WWW.ZHULONG.COM 第 10 页 共 241 页 施工主要机械设备用电一览表 序 号 机械或 设备名称 型号规格 数 量 国产别地 制造 年份 定额功率 KW 生产能力 备注 1 塔式起重机 FO23B 1 沈阳建机厂 1993 54 120Tm 2 塔式起重机 QT80 1 淮阴建机厂 1994 30 3 砼输送泵 HBT60C 2 湖南三一 1998 110（单 机） 60m3/h 4 对焊机 UN1-100 1 上海华东 1998 110KVA 5 钢筋切断机 GJ-40 2 广东始兴 1999 3（单机） 6 钢筋弯曲机 GWB-40 2 合肥工大 1998 3（单机） 7 直螺纹机 ZM-40 1 河北建机厂 1999 3 8 木工平刨机 MB-503A 3 福建罗源 1998 3（单机） 9 木工园盘锯 MJ-104C 3 江苏东台 1997 3（单机） 10 潜水泵 50WQ20 4 广东衡阳 1999 2.2（单 机） 11 电焊机 BX-400 2 中山焊机厂 1998 26.6KVA （单机） 12 电渣压力焊机 LDZ-36A 3 河北建机厂 1996 26KVA （单机） 13 插入式振动器 15江苏泰州 2000 1.1（单 机） 14 平板振动器 6 江苏泰州 2000 2.2（单 机） 筑龙网 WWW.ZHULONG.COM 第 11 页 共 241 页 现场照明、办公区、生活区用电 序号 名 称 数量 单机功率 总功率 1 镝灯 6 盏 3KW 12KW 2 碘钨灯 20 盏 1KW 20KW 3 办公室、会议室照明 （日光灯） 20 盏 0.04KW 0.8KW 4 窗式空调 10 台 1.5KW 4.5KW 5 饮水机 3 台 0.78KW 1.56KW 6 宿舍照明 520 人 0.02KW/人 6KW 7 路灯 10 盏 0.1KW 1KW 8 柜式冰柜 2 台 3KW 3KW 9 食堂照明 6 盏 0.1KW 0.6KW 10 活动室用电 0.4KW 由于该工程机械设备种类多，使用频率高，因此在机械设备的配 置、保养、维修等方面应有较高的要求，特别做好以下几项工作： 1、项目部报材料计划给公司安全设备部，由安全设备部统一调 配或租赁，按计划时间进场。 2、设备处负责对需要进场的机械进行维修保养，保证各种机械 运转正常，完好率达 90%以上。 3、设备处严格按公司的程序文件有关规定对项目部各类机具的 使用、维修、保养工作进行定期督促检查。 筑龙网 WWW.ZHULONG.COM 第 12 页 共 241 页 二、施工劳动力投入计划二、施工劳动力投入计划 根据工期具体特点及工期要求，土建主体结构施工期间共需木工 350 人、钢筋工 100 人、砼工 80 人、水电安装工程预埋 30 人、装饰 施工阶段共需装饰工 330 人，铝合金安装工 50 人，木工 60 人电气工 安装工 55 人，给排水安装工 50 人，空调工 30 人。 第五节第五节 现场准备现场准备 一、临时设施准备一、临时设施准备 1、临时供水管供电系统已接通，施工现场已布置水源接口。 2、现场拟根据实际
