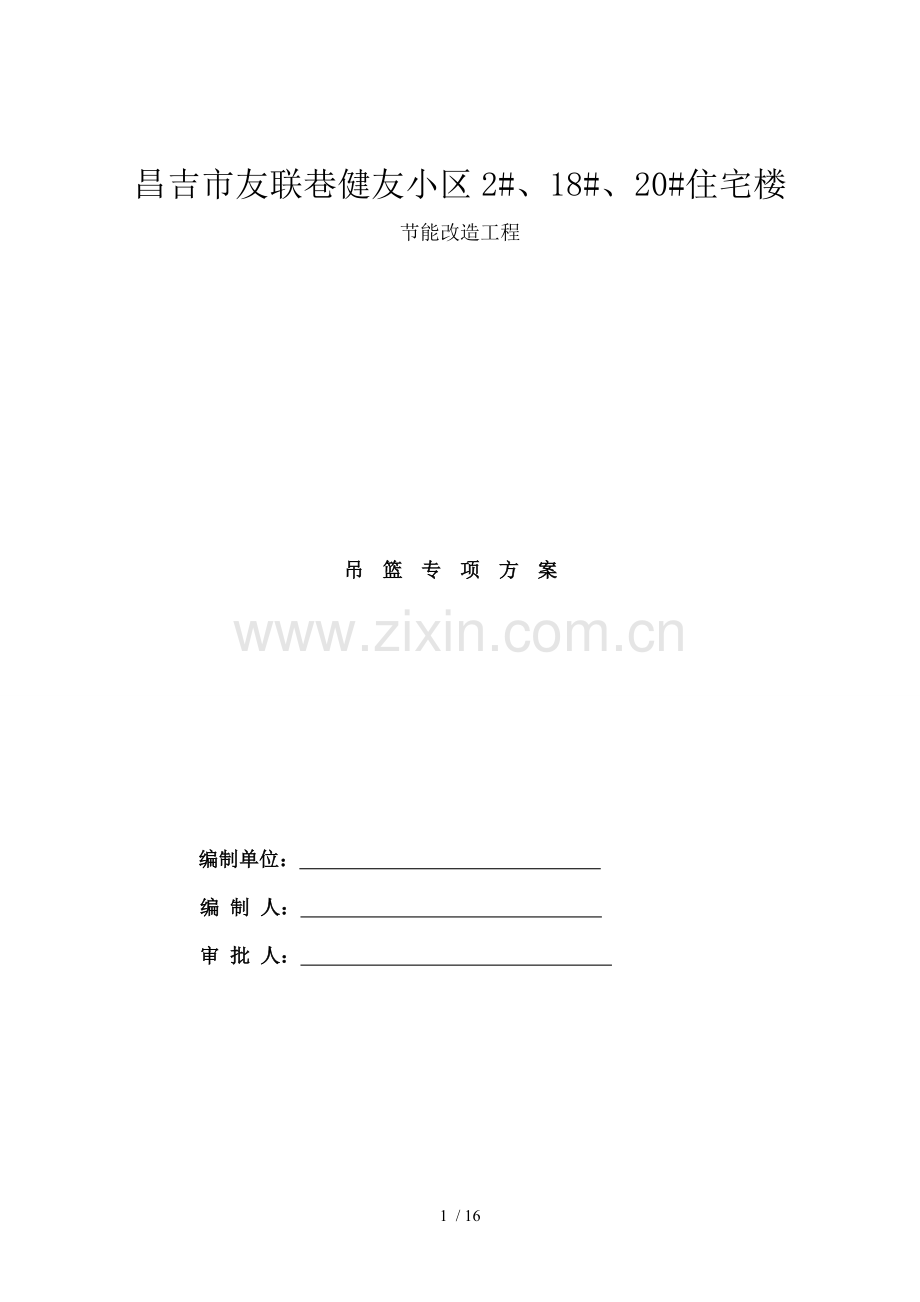

手动吊篮脚手架安装拆卸方案.doc

昌吉市友联巷健友小区2#、18#、20#住宅楼
节能改造工程

吊篮专项方案

编制单位：
编 制 人：
审 批 人：

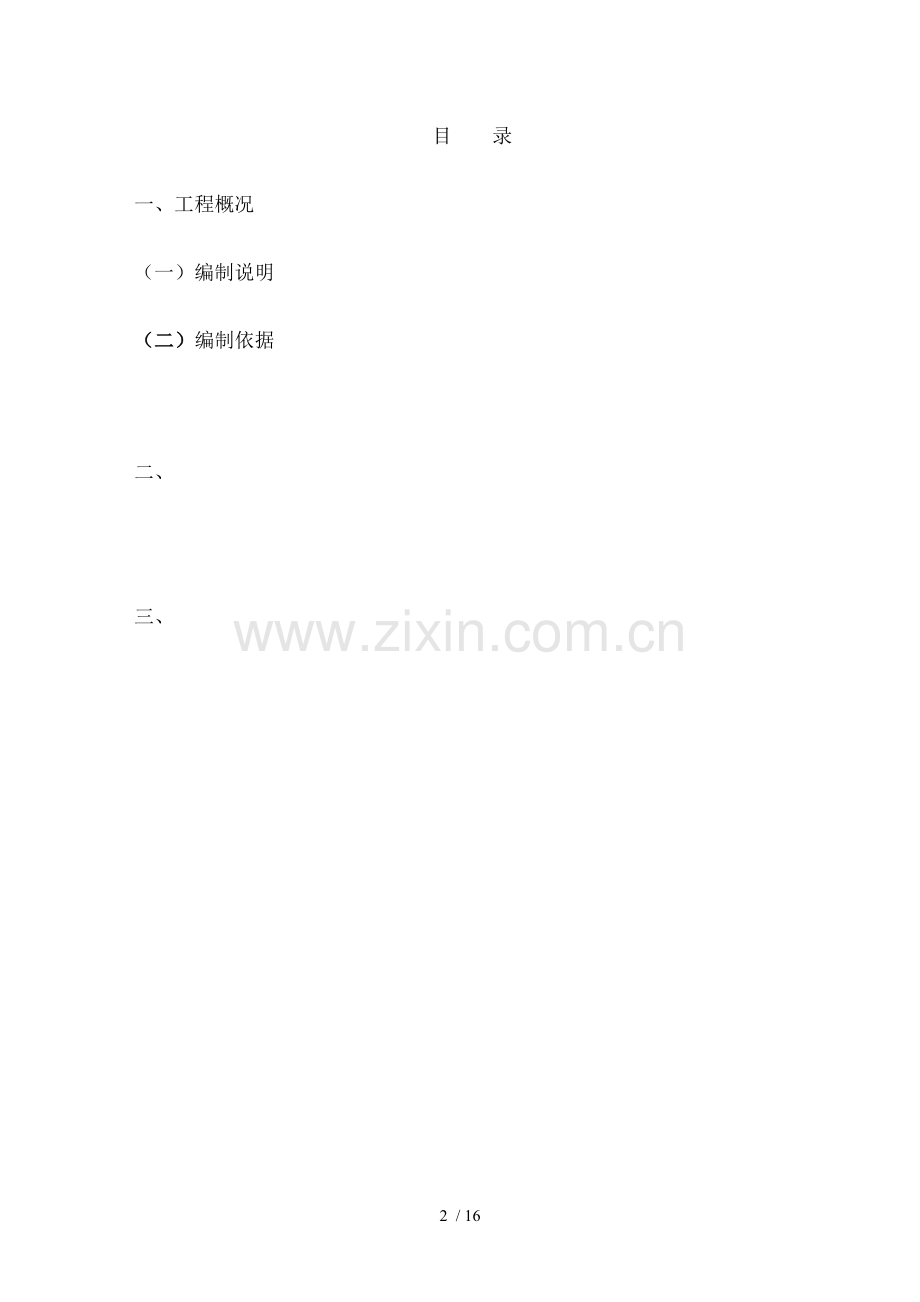

目 录
一、工程概况
（一）编制说明
（二）编制依据

二、

三、

手动吊篮脚手架安装、拆卸方案
一、工程概况
（一） 编制说明
1、本施工方案是我单位根据施工现场实际情况结合设计图纸，凭借以往施工经验而编制，该方案综合考虑了保证结构安全和节能降耗原则，形象、具体说明了该分项工程技术措施，是指导施工技术文件，是考核工程成本依据。本施工方案严格按照要求、在人员、机械、材料调配、质量要求、进度安排等方面统一部署原则下进行编制。
2、根据本工程设计特点、功能要求，以“科学、经济、优质、高效” 为编制原则。
（二） 编制依据
一、工程文件。
二、本工程设计图纸。
三、国家和行业现行施工及验收规范。

（三） 工程概况
建设单位：昌吉市经济发展投资有限责任公司
设计单位：新疆东方瀚宇建筑规划设计有限公司
监理单位：新疆天正工程建设项目管理有限公司
施工单位：昌吉市华联建筑安装工程有限责任公司

1）、工程名称：昌吉州党校家属楼1#、2#、3#楼、州医院家属院9#楼节
能改造工程
2）、建设单位：昌吉市经济发展投资有限责任公司
3）、工程地址：昌吉市
4）、建筑面积：总面积为14594.15㎡；其中：州党校家属院1#楼为3449.2㎡，2#楼为2894.28㎡，3#楼为3671.86㎡，州医院家属院9#楼为4578.81㎡。
5）、结构类型：四栋楼均为砖混结构，州党校家属院1#、3#楼、州医院家属院9#楼均为地上五层，地下一层；州党校家属院2#楼为地上四层，地下一层。
本工程计划开工日期为：2016年8月20日，计划竣工日期为：2016年10月3日，总工期为：45天

二、吊篮安装
2.1组装工艺流程图

检查、核对零部件

水平部件

垂直部件

吊篮葫芦
安全锁
侧护栏
前后护栏
底板

附件

工作钢丝绳
安全钢丝绳
悬
挑
梁
前
后
支
撑
点
后
支
撑
连
接
件
2.1.1组装前必须对进场吊篮各个零部件进行检查核对验收。
2.1.2按组装流程图将吊篮各部件运送到组装位置。
2.2工程采用成品吊篮，主要由吊篮专用葫芦、工作钢丝绳、安全钢丝绳、安全锁、吊篮平台及悬挂装置组成。
;2.3吊篮专用葫芦(HSS-16ZY)：
2.3.1各手柄作用和操作方法
2.3.1.1前进杆：往复扳动前进杆，钢丝绳向前运动，穿过机体。
2.3.1.2反向杆：往复扳动反向杆，钢丝绳向后运动，退出机体。
2.3.1.3松卸手柄：它作用是打开或闭合机体夹钳。
松卸手柄有两个位置，吊篮正常工作时松卸手柄此时机内夹钳是闭合，扳动前进杆或反向杆则可使吊篮上升或下降。
前推松卸手柄，机内夹钳张开，此时可方便地手持钢丝绳穿进或退出机体。
2.3.1.4保险卡：即松卸系统闭锁装置
保险卡作用是当手扳葫芦正常工作时锁住松卸手柄，防止误动松卸手柄致使吊篮坠落意外事故发生。穿绳或退绳时欲推动松卸手柄，须先转动保险卡才能推动。
2.4穿绳或退绳
2.4.1松钳：竖向手扳葫芦，前进杆、反向杆拨向下方，左手转动保险卡同时右手用力下推松卸手柄至开钳位置。
2.4.2穿绳：手持钢丝绳端头，从机体尾部孔穿入钢丝绳从钩口穿出后，可用手拉出适当长度，必要时可往复扳动前进杆协助穿绳。
2.4.3合钳：用力下压松卸手柄并很快松手，将松卸手柄带回至合钳位置。至此，穿绳工作完成。
2.4.4退绳：退绳步骤及上相同，只是松钳后抽出钢丝绳而已。
2.5吊篮专用葫芦在吊篮中工作
2.5.1将吊篮专用葫芦穿在主绳上，至适当位置。
2.5.2将吊篮专用葫芦通过吊钩及吊篮平台挂结。
2.5.3扳动前进杆，吊篮则上升，扳动反向杆，吊篮则下降。
2.6安全锁
2.6.1安全锁装在安全绳上，通过绳口及平台连接，一旦主绳切断或手扳葫芦失效致使吊篮平台超速下坠时，安全锁迅速动作，瞬时将吊篮平台锁定在安全绳上。
2.6.2将安全锁穿在安全绳上
2.6.2.1确认进绳口：安全锁体上有两个绳孔，上面是进绳口，下面
是出绳口，在绳扣端。安全绳应从进绳口穿进，从出绳口穿出。
2.6.2.2扳动手提安全锁开钳手柄至锁内钳口张开，此时很容易地就可以安全穿进安全锁，此后松手，开钳手柄靠弹簧复位，安全锁则在安全绳上，阻止下行。
2.6.3安全锁及手扳葫芦协同工作
2.6.3.1吊篮专用葫芦和安全锁分别穿在工作(主)绳和安全绳上，吊篮专用葫芦通过吊钩、安全锁通过绳扣，分别及吊篮平台连接。
2.6.3.2扳动吊篮专用葫芦前进杆使吊篮平台上行时，吊篮平台框架托着安全锁一同上行。扳支吊篮专用葫芦反向杆使吊篮平台下行时，连接安全锁及吊篮平台绳扣逐渐绷紧，应适当上提安全锁开钳手柄，使安全锁滑下以放松绳扣，这样交替操作便可完成吊篮平台下行。如果未及时上提安全锁开钳手柄，致使绳扣绷太紧时，可少许扳动前进杆使吊篮平台上升一点，此时再上提安全锁开钳手柄时，则可使安全锁顺利下滑，从而松开绳扣。
2.7吊篮平台
2.7.1吊篮平台是工作人员工作平台，平台上可存放适量物料。吊篮平台由左、右侧帮、前片、后片、底板等五个框架和二块挡板构成。
2.7.2吊篮平台组装顺序：
1、将底及前、后片组装在一起。
2、装好左、右侧帮。
2.7.3组装方法：所有紧固件及部位都必须紧固牢固。
2.8悬挂机构
2.8.1悬挂机构安装于建筑物顶部，用以悬挂吊篮升降工作(主)绳和安全绳。
2.8.2在屋顶上设置挑梁，挑梁采用16#槽钢，长6m,挑出建筑物不大于1.2m，不小于1m。吊篮平台两端各一根，挑梁挑出建筑物一端(前端)应高于另一端(后端)，挑梁后端用两根Φ48mm钢管架杆连接固定，成为整体，并采用足够重量砂袋压上防止前端倾覆。
2.9防止倾覆计算
2.9.1根据安全技术规程要求，对吊篮脚手架进行防止前端倾覆验算，其受力图如下所示：

2.9.2挑梁抗倾度系数＞3。
2.9.3荷载计算: 300＋294=594kg(恒载＋活载)
1、吊篮自重
荷载按250kg代入，考虑到不利因素进行强度计算时，乘以1.2分项系数。250×1.2=300kg
2、活荷载
包括作业人员、灰重，其它慢性荷载，风荷载略，作业人员按二人计算，即G=2×80kg/人=160kg，灰重按50kg考虑，在进行强度计算时乘以1.4分项系数。210×1.4=294kg
3、荷载安全系数：594/460=1.3
4、内侧力距之比为0.9：4.2
5、594×0.9/4.2=128kg
故在固定点仅需128kg力就可以使力矩平衡，现在仅就一个吊点计算，实际上一个吊篮平台上有两个吊点，也就是在固定点仅需要128÷2=64kg左右力就可以确保吊篮端点不倾覆，现在固定点压砂袋，10袋×50kg=500kg，另两端点用48mm钢管连接，上压砂袋5袋×50kg=250kg，故大于64kg，挑梁抗倾度距系数500÷128=3.9＞3。吊篮平台可以保证正常使用。
三、手动吊篮安全操作规程
3.1操作人员
3.1.1经正规培训考核合格者。
3.1.2无不适应高处作业疾病和生理缺陷。
3.1.3作业时应佩带附本人照片特种作业安全操作证。
3.1.4施工人员必须首先系好安全绳后方可进入吊篮，操作完毕离开吊篮，进入安全地带后方可解除安全带、安全绳，安全绳必须牢固于吊篮、吊杆无任何联系结构作业，安全带上自锁钩应扣在单独悬挂及建筑物顶部牢固部位安全保险绳上。
3.1.5酒后,过度疲劳,情绪异常者不得上岗。
3.1.6不允许单独一个人进行作业。
3.1.7不允许穿拖鞋或塑料底等易滑鞋进行作业。
3.1.8作业人员不得在空中攀缘窗口出入。
3.1.9不允许作业人员从一悬挂篮体跨入另一悬挂篮体。
3.1.10作业人员发现事故隐患或者不安全因素,有权要求单位领导采取相应劳动保护措施。
3.1.11对管理人员违章指挥,强令冒险作业,有权拒绝执行。
3.1.12操作人员应仔细阅读使用说明书,熟悉掌握操作要领。
3.2作业环境
3.2.1严禁雨雪天进行作业。
3.2.2工作处阵风风速超过5级时,不准进行作业。
3.2.3环境温度超过400C或海拔高度超过1000米时,吊篮最大载重量不得超过额定载重量80%。
3.2.4施工作业时应注意观察吊篮上、下方向有无障碍物,如开启窗户、凸出物体等,以免吊篮碰挂。
3.2.5施工作业下方如有道路时,必须设置警示线或安全护拦,并且在附近设置醒目警示标志或配置安全监督员。
3.2.6夜间施工时,现场应有充足照明设置。
3.2.7进行喷漆作业时,需对吊篮葫芦、安全锁及钢丝绳提供保护。
3.3悬吊平台
3.3.1严禁超载使用。
3.3.2严禁超长对接(最大对接长度6cm)。
3.3.3禁止在篮内用梯子或其他装置取得较高工作高度。
3.3.4作业后应将篮体及建筑物固定，以防被风刮动造成破坏。
3.3.5作业后应将篮内杂物打扫干净。
3.3.6禁止在篮内进行电焊作业。
3.3.7禁止在篮内放置氧气瓶，乙炔瓶等易燃易爆品。
3.3.8不准用吊篮作为运载货物和乘人垂直运输设备使用。
3.3.9检查篮体各联接、承重部位是否牢固、可靠。
3.4钢丝绳
3.4.1钢丝绳必须使用吊篮产品规定钢丝绳，严禁用其他规格钢丝绳或产品代用。钢丝绳直径不小于12.5㎜
3.4.2钢丝绳端头部卡子必须符合要求，起吊悬挂安装必须符合安装要求。悬挂位置距挑梁端头位置不小于10㎝。钢丝绳端头部连接卡子不少于3个，且紧固牢固，悬挂钢丝绳挑梁两侧用Φ12钢筋封闭焊接牢固，宽度为8—12㎝，高度为8—12㎝，防止钢丝绳下滑位移。
3.4.3钢丝绳表面不得沾油脂，不得有扭伤、死弯、松散起鼓和磨损断丝超标。
3.4.4钢丝绳安装、维护保养、检验及报废应符合GB5972-86《起重机械用钢丝绳检验和报废实用规范》。
3.5安全锁
3.5.1安全锁使用必须遵守产品说明书规定。安全锁钢丝绳自由端必须安装绳坠铁。直径应不小于12.5㎜钢丝绳。
3.5.2安全琐必须两把同时配套使用。
3.5.3安全琐必须有出厂检验合格证，并在规定标定期限内使用。
3.5.4安全锁如果出现故障，应送到生产厂进行维修并重修标定。严禁操作者自行拆卸修理。
3.6吊篮葫芦（提升机）
3.6.1严禁超载荷使用。
3.6.2不得使用沾油脂、扭伤、死弯、松散、横断面畸变钢丝绳。
3.6.3出现故障，应由专业人员进行维修，严禁私自拆装。
3.6.4吊篮葫芦使用满一年，越合300个工作日或累计悬吊工作2000小时，应送生产厂进行检修。
3.7安全带及安全保险绳
3.7.1安全带及安全保险绳各项检测指标，均应符合GB6095-85，安全保险绳应牢固地固定在建筑顶部，不允许固定在吊篮悬挂机构上。
3.7.2每根安全保险绳只允许悬挂一条或两条安全带（每条保险绳最多供两人使用）。
3.8安全操作规程
3.8.1新安装吊篮，必须由专职安全员按说明书吊篮安装检查项目进行严格检查。检查合格有检查人员签字后方可投入使用。
3.8.2每班操作前，操作人员应对吊篮按要求进行严格检查，合格后方可使用。
3.8.3操作过程中，操作人员必须协同一致，匀速扳动操作手柄，使吊篮升降平稳。
3.8.4安全锁复位手柄应保持自由状态，不得将其用外力固定。
3.8.5操作过程中，操作人员应注意观察扳动操作手柄。如发现机体外壳过热，应暂停作业，请专业人员检修。
3.8.6安全钢丝绳绷紧情况下，严禁硬性扳动复位手柄，以免损坏安全锁。
3.8.7工作过程中，绝对不能同时操作前进手柄和方向手柄，每一个手柄都应能灵活无阻运动。
3.8.8屋面设专人看管吊篮及挑梁沙袋、安全绳。
3.8.9楼下要有专人看护吊篮、安全绳、安全带。
四、施工过程中应急措施
4.1在施工过程中有时会遇到一些突发情况，此时操作人员首先要镇静。然后采取合理有效应急措施，果断化解或排除故障。切莫惊慌失措，造成不必要损失。下面介绍几种主要应急措施：
4.2在下降过程中安全锁（安全装置）锁住钢丝绳
当悬挂平台在下降过程中，如果未及时上提安全锁复位手柄，致使绳扣绷得太紧，安全锁被锁定。这时，可通过扳动吊篮葫芦前进手柄，悬吊平台上升使绳扣放松，在上提安全锁复位手柄，方可解除安全锁锁绳状态
4.3吊篮葫芦（提升机）在施工过程中出现故障
吊篮葫芦运行中，会出现提升行程小及喘息现象，且下降不平稳。这是由于缺少润滑不清洁造成。此时，应用煤油清洗剂清洗污垢、杂物。然后，注入30#机油（从吊篮葫芦开口处），交替扳手前进手柄和反向手柄让润滑油全面浸入到夹紧部位，这种情况就会消失。过量润滑不会影响整体性能，而缺乏润滑是引发故障最大因素。
4.4工作钢丝绳突然卡住吊篮葫芦（提升机）
4.4.1钢丝绳松股，局部突起变形，或粘结涂料、水泥、胶状物时，均会造成钢丝绳卡在吊篮葫芦内故障。此时应立即停机，严禁用反复升级操作强行排除故障。这样会将吊篮葫芦损坏，导致事故发生。
4.4.2发生卡绳事故时，在确保安全前提下，撤离悬吊平台，派经过专门培训维修人员进入悬吊平台进行故障故排除。
4.4.3故障排除时，首先将故障端安全锁在安全钢丝绳上锁定，使之承受此端悬吊荷载，然后在悬挂机构相应位置重新安装一根钢丝绳，放置到悬吊平台上，安装一台完好吊篮葫芦，使其恢复到垂悬位置，再降至地面，将有故障吊葫芦及钢丝绳移出。如果钢丝绳卡在葫芦内，在机壳外将其截断，将损坏那断钢丝绳留在葫芦内，然后进行严格检查和修复，必须更换损坏零件。
4.5一端钢丝绳破断，安全锁（安全装置）锁住安全绳
当一端工作钢丝绳破断，安全锁锁在安全钢丝绳上时仍采取上述方法排除。
4.6一端悬挂机构失效悬吊平台单点悬挂而直立
4.6.1由于一端工作钢丝绳破断，同侧安全锁失灵或者一侧悬挂机构失去作用。造成一端悬挂失效，仅一端悬挂，至使悬吊平台倾翻甚至直立时，操作人员，切莫惊慌失措。有安全带人员应尽量轻轻攀到悬吊平台便于蹬踏之处，无安全带吊住人员，要紧紧抓牢悬吊上可抓部位，然后攀至更有利位置，此时所有人员都应注意保存体力，等待援救。
4.6.2救援人员应根据现场情况尽快采取最有效应急方法，紧张而有序地进行施救。如果附近另有吊篮，尽快将其移至离事故吊篮最近位置，在确认新装吊篮安装无误、运转正常后（避免忙中出错，造成连带事故）迅速提升悬吊平台到达事故位置，先救出作业人员，然后再排除设备险情。也可采取其它切实可行措施排除险情。
五、操作制度
5.1吊篮承载不得超过1000公斤载荷。
5.2吊篮内工作人员不得多于3人，非工作人员不得在吊蓝内停留。
5.3吊篮不得作为物料提升机使用。
5.4吊篮安装后，各连接部每天工作前后进行检查，无误后方能使用。
5.5吊篮使用应符合高处作业规定。雨天、雾天及地面风力大于5级时均不可使用。
5.6吊篮升降时。操作人员要协同一致。匀速扳动吊篮专用手板葫芦操作手柄。是吊篮升降平稳，保持水平，两端相差不得超过5cm。吊篮升降时。安全锁开钳手柄应保持自由状态，不得将其用外力固定。
5.7每天工作前操作人员要检查专用手扳葫芦，安全锁是否正常工作，及吊篮连接是否正常，及时清理钢丝绳表面泥砂等污物。
5.8施工人员必须首先系好安全绳后方可进入吊篮，操作完毕离开吊篮，进入安全地带后方可解除安全带、安全绳，安全绳必须牢固于吊篮、吊杆无任何联系结构作业。
5.9专用手扳葫芦和安全锁不得擅自拆开，应由厂家专业人员进行检修。
5.10吊篮组装后必须经过有关部门验收合格后方可使用
5.11严禁在吊篮防护以外和吊篮防护栏杆上作业，任何人不得擅自拆改吊篮
5.12如果两个以上吊点共用一个吊环时必须经过计算并经上一级技术部门批准后方可使用
5.13钢丝绳及挑梁连接必须牢固可靠，并应有预防钢丝绳受剪保护措施和防脱落装置。吊钩必须有防脱钩保险装置，没有严禁使用
5.14下降过程中安全锁锁住钢丝绳，吊葫芦在施工过程中出现故障，工作钢丝绳突然卡住吊葫芦，一端悬挂失效，悬吊平台单点悬挂而直立时应立即帮助吊篮操作使用人员进行脱险自救，并在建筑物吊篮可能坠落范围外设隔离区，隔离区设专人监护，隔离区内严禁滞留人员和人员进入。然后请厂家专业人员进行检修。
六、吊篮脚手架拆除
6.1拆除前应对吊篮进行全面检查，并做好记录，以备维修。
6.2拆除方法和步骤
6.2.1首先将吊篮下降平放在室外坚实地面上；
6.2.2解除吊篮上保险装置；
6.2.3按安装反向顺序将钢丝绳从吊葫芦中抽出；
6.2.4将钢丝绳收到上部从悬挑杆上拆下，卷成直径60cm圆盘，分别在三个部位扎紧；
6.2.5将吊葫芦、钢丝绳及安全锁等部件清理保养后包装好并及时收回库房；
6.2.6拆下吊篮上连接螺栓将吊篮拆除，并将吊篮部件上砂浆清理干净，放在规定位置。
