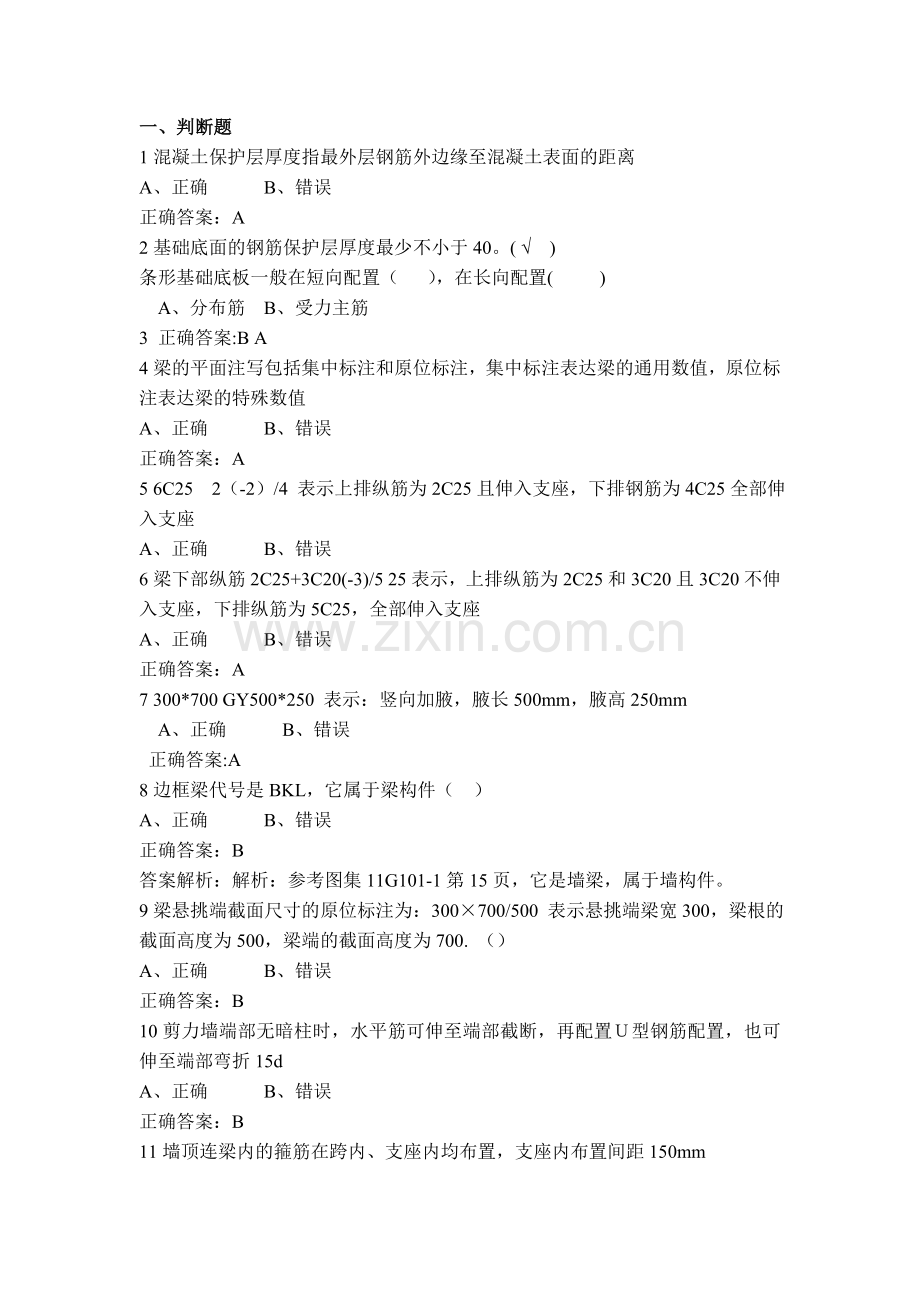

平法识图习题.doc

一、判断题
1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离
A、正确 B、错误
正确答案：A
2基础底面的钢筋保护层厚度最少不小于40。( √ )
条形基础底板一般在短向配置（ ），在长向配置( )
A、分布筋 B、受力主筋
3 正确答案:B A
4梁的平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值
A、正确 B、错误
正确答案：A
5 6C25 2（-2）/4 表示上排纵筋为2C25且伸入支座，下排钢筋为4C25全部伸入支座
A、正确 B、错误
6梁下部纵筋2C25+3C20(-3)/5 25表示，上排纵筋为2C25和3C20且3C20不伸入支座，下排纵筋为5C25，全部伸入支座
A、正确 B、错误
正确答案：A
7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高250mm
A、正确 B、错误
正确答案:A
8边框梁代号是BKL，它属于梁构件（ ）
A、正确 B、错误
正确答案：B
答案解析：解析：参考图集11G101-1第15页，它是墙梁，属于墙构件。
9梁悬挑端截面尺寸的原位标注为：300×700/500 表示悬挑端梁宽300，梁根的截面高度为500，梁端的截面高度为700. （）
A、正确 B、错误
正确答案：B
10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折15d
A、正确 B、错误
正确答案：B
11墙顶连梁内的箍筋在跨内、支座内均布置，支座内布置间距150mm
A、正确 B、错误
正确答案：A
12柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4的短柱，其箍筋沿柱全高加密( )
A、正确 B、错误
正确答案：A
13板钢筋标注分为集中标注和原位标注，集中标注的主要内容是板的贯通筋，原位标注主要是针对板的非贯通筋（ ）
A、正确 B、错误
正确答案：A
14在平法图集中板的受力筋、负筋及面筋起始间距距支座S/2( √ )
15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）
A、正确 B、错误
正确答案：A
16剪力墙洞口宽和高大于800时，洞口应加设暗梁构造
A、正确 B、错误
正确答案：A
17 墙中间单洞口连梁锚固值为Lae且不小于500mm
A、正确 B、错误
正确答案：B
18 当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候，以集中标注的数值为准
A、正确 B、错误
正确答案：B
19 梁腹板高度hw≥450时，须在梁中配置纵向构造筋( )
A、正确 B、错误
20 柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（ ）
A、正确 B、错误
正确答案：A
21基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d（ ）
A、正确 B、错误
正确答案:A
22 板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。（√）
23 板上部贯通纵筋连接区在跨中净跨1/3跨度范围内（跨中ln/2）（√）

二、选择题
1影响钢筋锚固长度Labe大小选择的因素有（ ）
A、抗震等级 B、混凝土强度 C、钢筋种类 D、保护层厚度
正确答案：ABC
2当纵向钢筋搭接接头面积百分率为25%时，纵向受拉钢筋的修正系数为：（ A ）
A、1.2 B、1.4 C、1.6 D、1.8
3抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为：（ B ）
A、10d 85mm中取大值 B、10d 75mm中取大值
C、12d 85mm中取大值 D、12d 75mm中取大值
4受拉钢筋锚固长度la最小不应小于 C
A、250 B、300 C、200 D、150
5当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.（A）
A、≥2500 B、≥2600 C、≥2700 D、≥2800
6在基础内的第一根柱箍筋到基础顶面的距离是多少（B ）
A、50 B、100 C、3d（d为箍筋直径） D、5d（d为箍筋直径）
7上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（C ）
A、从楼面直接向下插1.5Lae B、从楼面直接向下插1.6Lae
C、从楼面直接向下插1.2Lae D、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接
8柱箍筋加密范围包括
A、节点范围 B、底层刚性地面上下500mm C、基础顶面嵌固部位向上1/3Hn D、搭接范围
正确答案：ABCD
9柱在楼面处节点上下非连接区的判断条件是
A、500 B、1/6Hn C、Hc（柱截面长边尺寸） D、1/3Hn
正确答案：ABC
10柱截面为650*600的二级抗震框架柱，砼等级为C30，箍筋为 10@100/200（2），求箍筋的长度
A、2498mm B、2578mm C、2460mm D、2500mm
正确答案:A
答案解析：L=（650+600）*2-8*30+1.9*10*2+max（10*10,75）*2=2498mm
11图纸标有：JZL2（2B）表示
A、2号井字梁，两跨两端带悬挑 B、2号基础主梁，两跨一端带悬挑
C、2号剪支梁，两跨一端带悬挑 B、2号剪支梁，两跨两端带悬挑
正确答案：A
12什么情况下须在梁中配置纵向构造筋
A、梁腹板高度hw≥650 B、梁腹板高度hw≥550
C、梁腹板高度hw≥450 C、梁腹板高度hw≥350
正确答案：C
13框架梁的上部钢筋第一排全部为4根通长筋，第二排为2根支座负筋，支座负筋升出支座的长度为（ B ）
A、1/5Ln B、1/4Ln C、1/3Ln D、其他值
14当梁的腹板高度Hw大于多少时必须配置构造钢筋？其间距不宜大于多少？（ C ）
A、450 250 B、800 250 C、450 200 D、800 200
15非框架梁的下部纵筋在中间支座和端支座的锚固长度为：带肋的（ D），光圆为（ B ）。
A、10d B、15d C、20d D、12d
16直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（ A ）
A、1/3Ln B、1/4Ln C、1/5Ln D、1/6Ln
17框架梁的支座负筋延伸长度怎样规定的
A、第一排端支座负筋从柱边开始延伸至Ln/3位置
B、第二排端支座负筋从柱边开始延伸至Ln/4位置
C、第二排端支座负筋从柱边开始延伸至Ln/5位置
D、中间支座负筋延伸长度同端支座负筋
正确答案：ABD
18纯悬挑梁下部带肋钢筋伸入支座长度为
A、15d B、12d C、Lae D、支座宽
正确答案：A
19悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为
A、L（悬挑梁净长）-保护层 B、0.85*L（悬挑梁净长）
C、0.8*L（悬挑梁净长） D、0.75*L（悬挑梁净长）
正确答案：D
答案解析：参考图集11G101-1第89页
20 非抗震框架梁的箍筋加密区判断条件为
A、1.5Hb（梁高）、500mm取大值 B、2Hb（梁高）、500mm取大值
C、500mm D、一般不设加密区
正确答案：D
21 剪力墙按构件类型分它包含哪几类
A、墙身 B、墙柱 C、墙梁 D、框支梁
正确答案：ABC
22剪力墙上的顶层连梁在洞口范围、纵筋锚固范围均须配置箍筋，请问洞口范围箍筋布置的起步筋距离和纵筋锚固范围箍筋布置的起步筋距离分别为（ C ）
A、50mm；50mm B、100mm；100mm C、50mm；100mm D、100mm； 50mm
23单洞口连梁在端支座锚固值为小于Lae且小于600时，上下纵筋应伸至柱边下弯（ B ）
A、12d B、15d C、10d D、20d E、150
24边框梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ C ）
A、当梁高≤350时为6mm，梁高＞350mm时为8mm
B、当梁高≤450时为6mm，梁高＞450mm时为8mm
C、当梁宽≤350时为6mm，梁宽＞350mm时为8mm
D、当梁宽≤450时为6mm，梁宽＞450mm时为8mm
25板LB1厚100，底筋为X&Y8 @150，轴线与轴线之间的尺寸为7200*6900，X向的梁宽度为300，Y向为300，均为正中轴线，求X向底筋根数
A、44根 B、45根 C、46根 D、47根
正确答案:B 答案解析：根数=(6900-300-50*2）/150+1=45根
26当板的端支座为梁时，底筋伸进支座的长度为多少
A、10d B、支座宽/2+5d C、Max（支座宽/2，5d） D、5d
正确答案：C
27当板的端支座为砌体墙时，板在支座内支承长度为多少
A、板厚 B、支座宽/2+5d
C、Max（支座宽/2，5d） D、Max（板厚，120，墙厚/2）
正确答案：D
28 板按受力方式可分为（）
A 单向板和双向板 B单层布筋版和双层布筋板
C 楼面板和屋面板 D 延伸悬挑板和纯悬挑板
