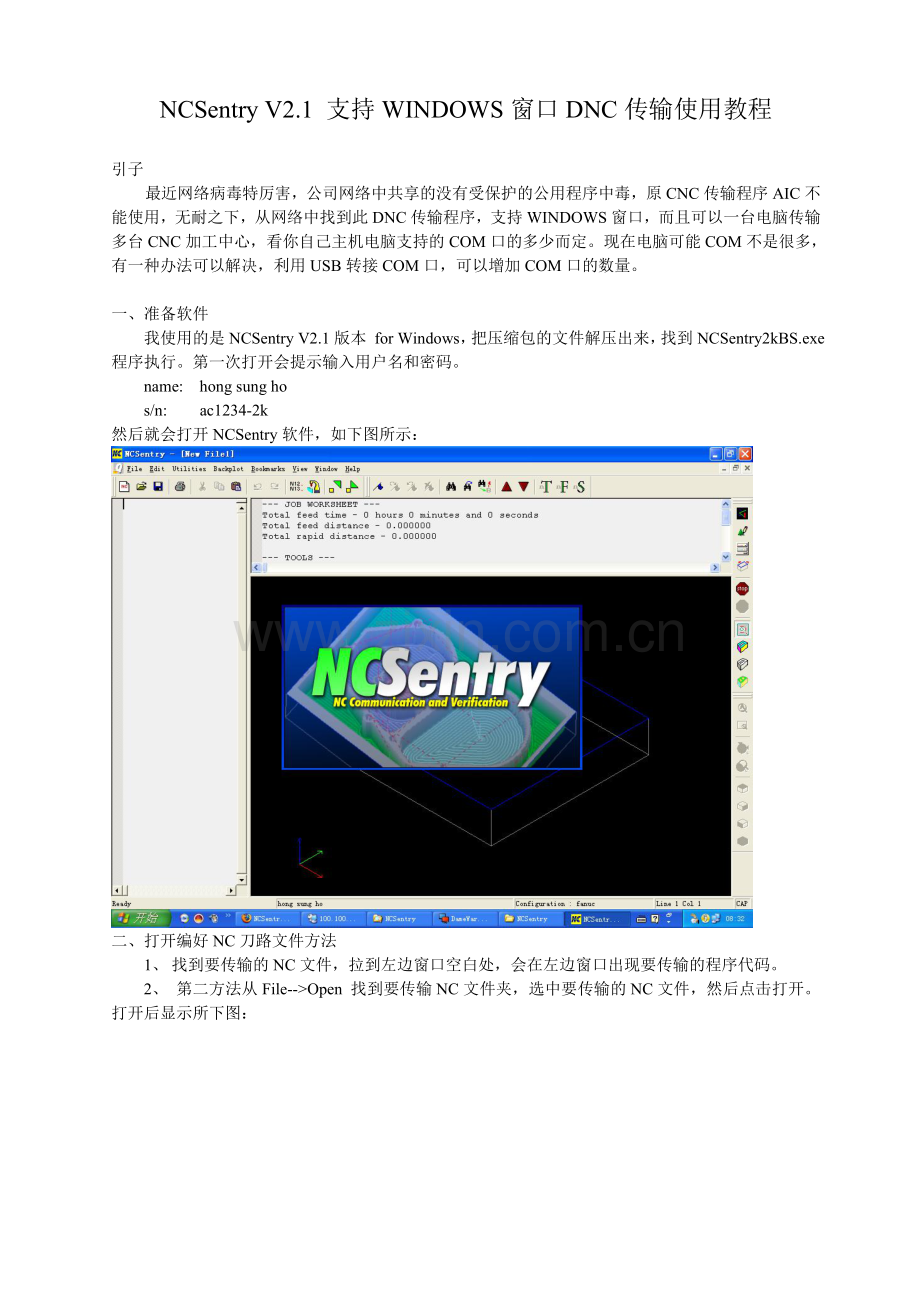

NCSentry使用教程.doc

NCSentry V2.1 支持WINDOWS窗口DNC传输使用教程

引子
最近网络病毒特厉害，公司网络中共享的没有受保护的公用程序中毒，原CNC传输程序AIC不能使用，无耐之下，从网络中找到此DNC传输程序，支持WINDOWS窗口，而且可以一台电脑传输多台CNC加工中心，看你自己主机电脑支持的COM口的多少而定。现在电脑可能COM不是很多，有一种办法可以解决，利用USB转接COM口，可以增加COM口的数量。

一、 准备软件
我使用的是NCSentry V2.1版本 for Windows，把压缩包的文件解压出来，找到NCSentry2kBS.exe程序执行。第一次打开会提示输入用户名和密码。
name: hong sung ho
s/n: ac1234-2k
然后就会打开NCSentry软件，如下图所示：

二、 打开编好NC刀路文件方法
1、 找到要传输的NC文件，拉到左边窗口空白处，会在左边窗口出现要传输的程序代码。
2、 第二方法从File-->Open 找到要传输NC文件夹，选中要传输的NC文件，然后点击打开。打开后显示所下图：

三、 窗口常用介绍
窗口左侧为待传输NC程序代码，以％开始，以％结束。
右侧上窗口显示为加工大致时间及刀具信息，及运行过程中可能存在的问题。
右侧下窗口显示为刀路。

四、 向CNC传输程序
在左侧窗口NC程序开始处点击，窗口上侧常用工具图标变成可执行状态。如下图所示，点击下图中①处图标，会弹出一个窗口，按引弹出窗口Settings图标，对COM口及相关传输参数进行。相关参数说明如下：④COM口――根据本机使用状态选择
⑤传输率――根据机床支持参数设置
⑥传输开始时信号由那里开始。默认由机床开始，不用调整
⑦根据NC代码开始、结束字符选择，本程序代码开始、结束符为％
⑧设置传输延时，如果代码走不完，CNC机床停止，可设置100，也可以根据需要调整，多试几次，调整到一个合适值。

设置好参数后，点击OK，退出COM口设置参数。
回到传输窗口，点击Start。等待CNC机床传入信息，CNC机床打开后就可以实现在线传输。

五、 多CNC机床传输
实现多CNC机床传输实现很简单，可以根据计算机配置性能及COM口情况，可以先在桌面多建几个CNSentry快捷方式，对每一个快捷方式打开的窗口的COM口进行设置，即可实现多CNC机床同时在线传输。
