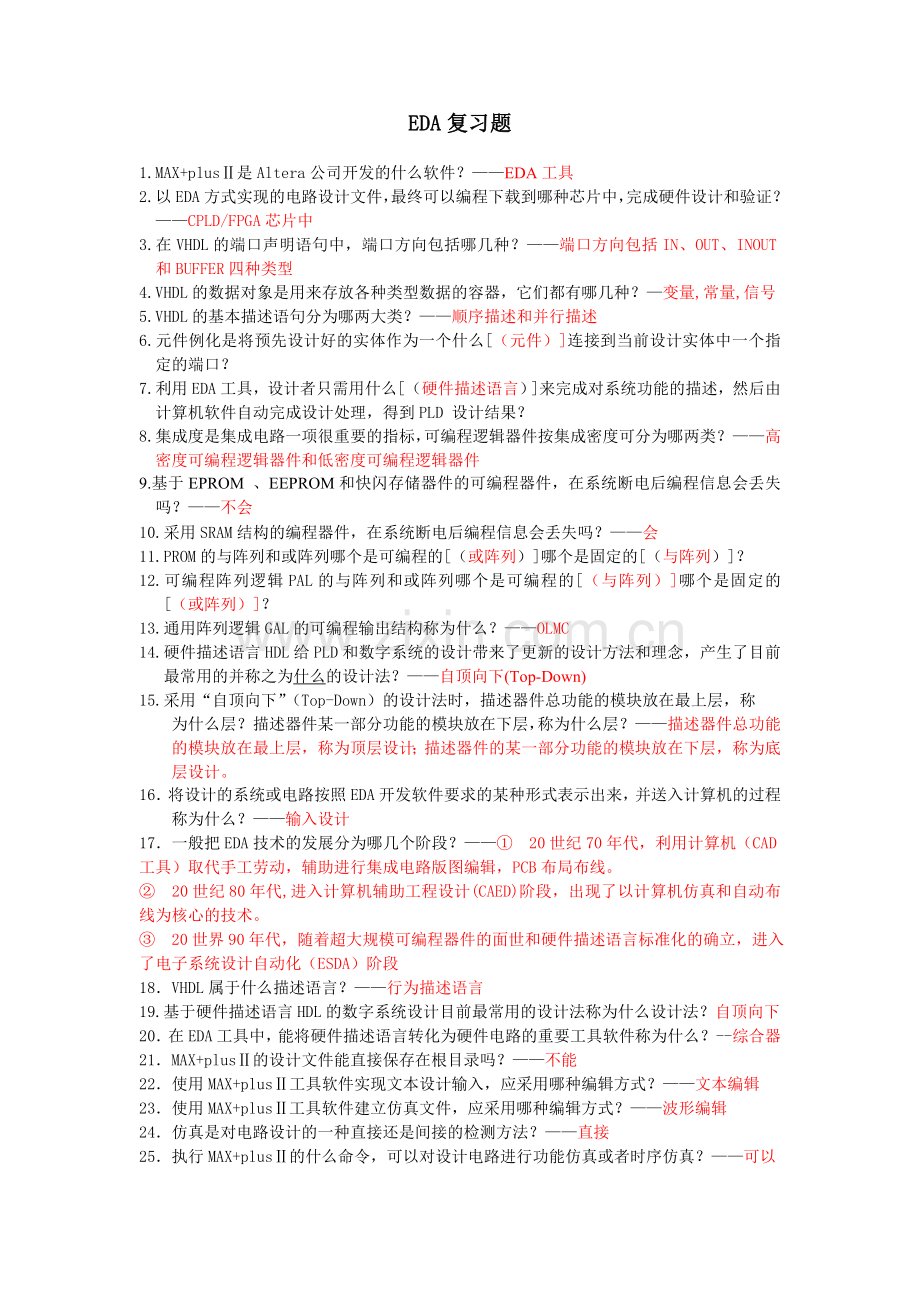

EDA复习题

1.MAX+plusⅡ是Altera公司开发的什么软件？——EDA工具
2.以EDA方式实现的电路设计文件，最终可以编程下载到哪种芯片中，完成硬件设计和验证？——CPLD/FPGA芯片中
3.在VHDL的端口声明语句中，端口方向包括哪几种？——端口方向包括IN、OUT、INOUT和BUFFER四种类型
4.VHDL的数据对象是用来存放各种类型数据的容器，它们都有哪几种？—变量,常量,信号
5.VHDL的基本描述语句分为哪两大类？——顺序描述和并行描述
6.元件例化是将预先设计好的实体作为一个什么[（元件）]连接到当前设计实体中一个指定的端口？
7.利用EDA工具，设计者只需用什么[（硬件描述语言）]来完成对系统功能的描述，然后由计算机软件自动完成设计处理，得到PLD 设计结果？
8.集成度是集成电路一项很重要的指标，可编程逻辑器件按集成密度可分为哪两类？——高密度可编程逻辑器件和低密度可编程逻辑器件
9.基于EPROM 、EEPROM和快闪存储器件的可编程器件，在系统断电后编程信息会丢失 吗？——不会
10.采用SRAM结构的编程器件，在系统断电后编程信息会丢失吗？——会
11.PROM的与阵列和或阵列哪个是可编程的[（或阵列）]哪个是固定的[（与阵列）]？
12.可编程阵列逻辑PAL的与阵列和或阵列哪个是可编程的[（与阵列）]哪个是固定的[（或阵列）]？
13.通用阵列逻辑GAL的可编程输出结构称为什么？——OLMC
14.硬件描述语言HDL给PLD和数字系统的设计带来了更新的设计方法和理念，产生了目前最常用的并称之为什么的设计法？——自顶向下(Top-Down)
15.采用“自顶向下”（Top-Down）的设计法时，描述器件总功能的模块放在最上层，称
为什么层？描述器件某一部分功能的模块放在下层，称为什么层？——描述器件总功能的模块放在最上层，称为顶层设计；描述器件的某一部分功能的模块放在下层，称为底层设计。
16．将设计的系统或电路按照EDA开发软件要求的某种形式表示出来，并送入计算机的过程
称为什么？——输入设计
17．一般把EDA技术的发展分为哪几个阶段？——① 20世纪70年代，利用计算机（CAD工具）取代手工劳动，辅助进行集成电路版图编辑，PCB布局布线。
② 20世纪80年代,进入计算机辅助工程设计(CAED)阶段，出现了以计算机仿真和自动布线为核心的技术。
③ 20世界90年代，随着超大规模可编程器件的面世和硬件描述语言标准化的确立，进入了电子系统设计自动化（ESDA）阶段
18．VHDL属于什么描述语言？——行为描述语言
19.基于硬件描述语言HDL的数字系统设计目前最常用的设计法称为什么设计法？自顶向下20．在EDA工具中，能将硬件描述语言转化为硬件电路的重要工具软件称为什么？--综合器
21．MAX+plusⅡ的设计文件能直接保存在根目录吗？——不能
22．使用MAX+plusⅡ工具软件实现文本设计输入，应采用哪种编辑方式？——文本编辑
23．使用MAX+plusⅡ工具软件建立仿真文件，应采用哪种编辑方式？——波形编辑
24．仿真是对电路设计的一种直接还是间接的检测方法？——直接
25．执行MAX+plusⅡ的什么命令，可以对设计电路进行功能仿真或者时序仿真？——可以

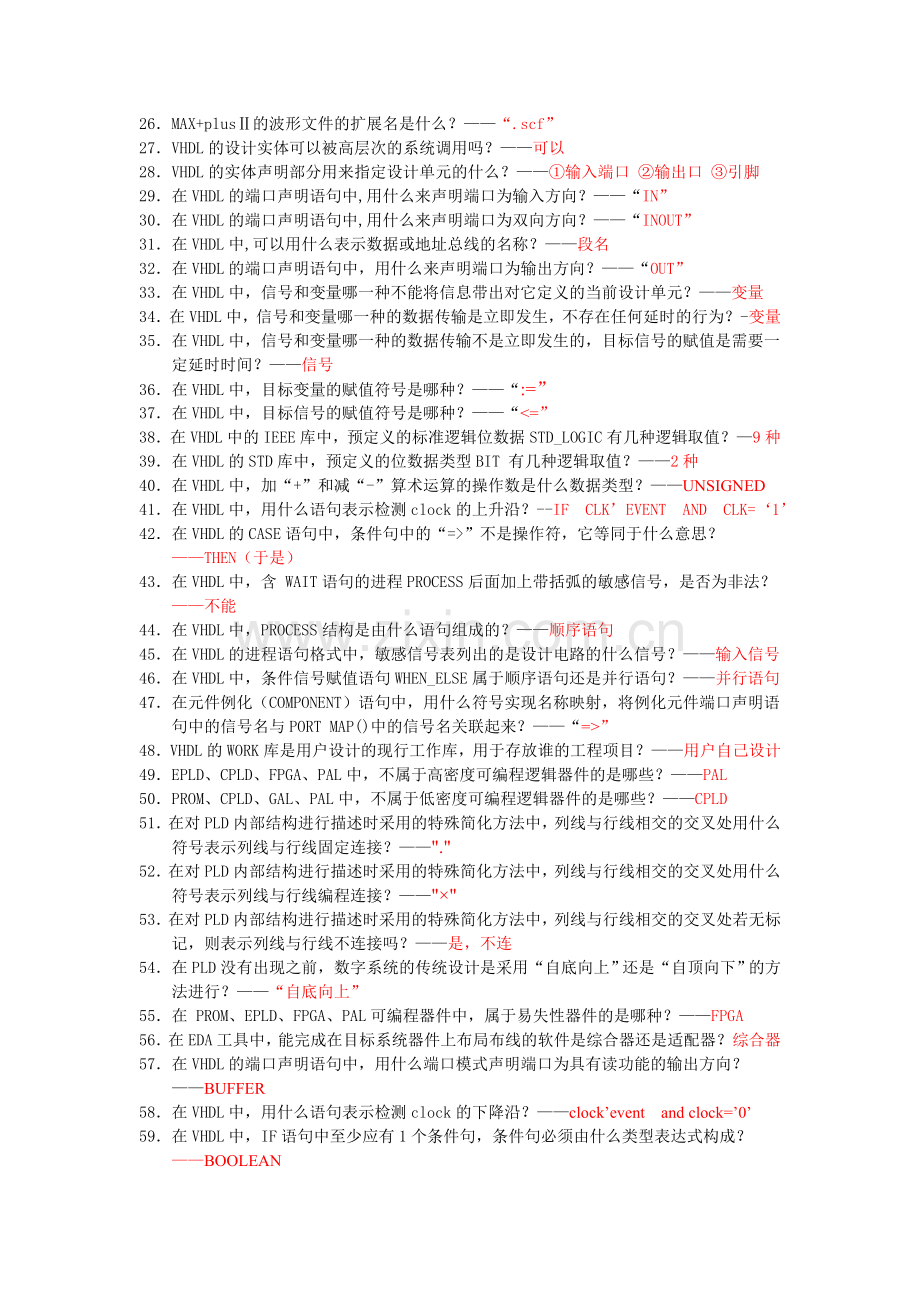

26．MAX+plusⅡ的波形文件的扩展名是什么？——“.scf”
27．VHDL的设计实体可以被高层次的系统调用吗？——可以
28．VHDL的实体声明部分用来指定设计单元的什么？——①输入端口 ②输出口 ③引脚
29．在VHDL的端口声明语句中,用什么来声明端口为输入方向？——“IN”
30．在VHDL的端口声明语句中,用什么来声明端口为双向方向？——“INOUT”
31．在VHDL中,可以用什么表示数据或地址总线的名称？——段名
32．在VHDL的端口声明语句中，用什么来声明端口为输出方向？——“OUT”
33．在VHDL中，信号和变量哪一种不能将信息带出对它定义的当前设计单元？——变量
34．在VHDL中，信号和变量哪一种的数据传输是立即发生，不存在任何延时的行为？-变量
35．在VHDL中，信号和变量哪一种的数据传输不是立即发生的，目标信号的赋值是需要一
定延时时间？——信号
36．在VHDL中，目标变量的赋值符号是哪种？——“:=”
37．在VHDL中，目标信号的赋值符号是哪种？——“<=”
38．在VHDL中的IEEE库中，预定义的标准逻辑位数据STD_LOGIC有几种逻辑取值？—9种
39．在VHDL的STD库中，预定义的位数据类型BIT 有几种逻辑取值？——2种
40．在VHDL中，加“+”和减“-”算术运算的操作数是什么数据类型？——UNSIGNED
41．在VHDL中，用什么语句表示检测clock的上升沿？--IF CLK’EVENT AND CLK=‘1’
42．在VHDL的CASE语句中，条件句中的“=>”不是操作符，它等同于什么意思？
——THEN（于是）
43．在VHDL中，含 WAIT语句的进程PROCESS后面加上带括弧的敏感信号，是否为非法？
——不能
44．在VHDL中，PROCESS结构是由什么语句组成的？——顺序语句
45．在VHDL的进程语句格式中，敏感信号表列出的是设计电路的什么信号？——输入信号
46．在VHDL中，条件信号赋值语句WHEN_ELSE属于顺序语句还是并行语句？——并行语句
47．在元件例化（COMPONENT）语句中，用什么符号实现名称映射，将例化元件端口声明语
句中的信号名与PORT MAP()中的信号名关联起来？——“=>”
48．VHDL的WORK库是用户设计的现行工作库，用于存放谁的工程项目？——用户自己设计
49．EPLD、CPLD、FPGA、PAL中，不属于高密度可编程逻辑器件的是哪些？——PAL
50．PROM、CPLD、GAL、PAL中，不属于低密度可编程逻辑器件的是哪些？——CPLD
51．在对PLD内部结构进行描述时采用的特殊简化方法中，列线与行线相交的交叉处用什么
符号表示列线与行线固定连接？——"."
52．在对PLD内部结构进行描述时采用的特殊简化方法中，列线与行线相交的交叉处用什么
符号表示列线与行线编程连接？——"×"
53．在对PLD内部结构进行描述时采用的特殊简化方法中，列线与行线相交的交叉处若无标
记，则表示列线与行线不连接吗？——是，不连
54．在PLD没有出现之前，数字系统的传统设计是采用“自底向上”还是“自顶向下”的方
法进行？——“自底向上”
55．在 PROM、EPLD、FPGA、PAL可编程器件中，属于易失性器件的是哪种？——FPGA
56．在EDA工具中，能完成在目标系统器件上布局布线的软件是综合器还是适配器？综合器57．在VHDL的端口声明语句中，用什么端口模式声明端口为具有读功能的输出方向？
——BUFFER
58．在VHDL中，用什么语句表示检测clock的下降沿？——clock’event and clock=’0’
59．在VHDL中，IF语句中至少应有1个条件句，条件句必须由什么类型表达式构成？
——BOOLEAN
60．在VHDL的并行语句之间，可以用变量还是信号来传送往来信息？——信号
--------------------------------------------------------------------------------------------------------------------
VHDL的函数分为__函数首__和__函数体__两部分，调用前需要将它们装入程序包中。
VHDL的子程序有____过程___和___函数____两种类型。
VHDL的PROCESS（进程）语句是由 _顺序语句 组成的，但其本身却是 并行语句 。
VHDL的标量型（scalar Type）是单元素的最基本数据类型，包括实数类型、整数类型、枚举类型、和 时间类型
分析下面的VHDL源程序，说明设计电路的功能。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY LX3_1 IS
PORT( S2,S1,S0:IN STD_LOGIC;
D3,D2,D1,D0:IN STD_LOGIC;
D7,D6,D5,D4:IN STD_LOGIC;
Y:OUT STD_LOGIC);
END LX3_1;
ARCHITECTURE ONE OF LX3_1 IS
SIGNAL S: STD_LOGIC_VECTOR(2 DOWNTO 0);
BEGIN
S<=S2&S1&S0;
Y<=D0 WHEN S=”000” ELSE
D1 WHEN S=”001” ELSE
D2 WHEN S=”010” ELSE
D3 WHEN S=”011” ELSE
D4 WHEN S=”100” ELSE
D5 WHEN S=”101” ELSE
D6 WHEN S=”110” ELSE D7;
END ONE;
1、 分析下面的VHDL源程序，说明设计电路的功能。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY LX3_2 IS
PORT( A:IN STD_LOGIC_VECTOR(3 DOWNTO 0);
B;IN STD_LOGIC_VECTOR(3 DOWNTO 0);
GT,LT,EQ:OUT STD_LOGIC);
END LX3_2;
ARCHITECTURE ONE OF LX3_2 IS
BEGIN
PROCESS(A,B)
BEGIN
GT<=’0’;
LT<=’0’;
EQ<=’0’;
IF A>B THEN GT,=’1’;
ELSIF A<B THEN LT<=’1’;
ELSE EQ<=’1’;
END IF;
END PROCESS;
END ONE;
2、 分析下面的VHDL源程序，说明设计电路的功能。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY LX3_3 IS
PORT( ABIN : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
DIN : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
DOUT: OUT STD_LOGIC_VECTOR(7 DOWNTO 0));
END LX3_3;
ARCHITECTURE ONE OF LX3_3 IS
BEGIN
PROCESS(ABIN,DIN)
BEGIN
FOR I IN 0 TO 7 LOOP
DOUT(I)<=DIN(I)AND ABIN(I);
END LOOP;
END PROCESS;
END ONE;
4、分析下面的VHDL源程序，说明设计电路的功能。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY LX3_4 IS
PORT( CLK:IN STD_LOGIC;
J,K: IN STD_LOGIC;
Q,QN:OUT STD_LOGIC);
END LX3_4;
ARCHITECTURE ONE OF LX3_4;
SIGNAL Q_TEMP:STD_LOGIC:=’0’;
SIGNAL JK:STD_LOGIC_VECTOR(1 DOWNTO 0);
BEGIN
JK<=J&K;
PROCESS(CLK,J,K)
BEGIN
IF CLK’EVENT AND XLK=’0’ THEN
CASE JK IS
WHEN “00”=>Q_TEMP<=Q_TEMP;
WHEN “01”=>Q_TEMP<=’0’;
WHEN “10”=>Q_TEMP<=’1’;
WHEN OTHERS=>Q_TEMP<=NOT Q_TEMP;
END CASE; END IF;
Q<=Q_TEMP;
QN<=NOT Q_TEMP;
END PROCESS;
END ONE;
