pro/e2001学习笔记
--------------2003/9/16/am---------------------------------
草绘：
1几何元素2辅助图元3尺寸约束4几何约束 5修改编辑
将几何图元变为辅助图元的方法：edit下面找toggle construction切换结构
灰色尺寸是不明确的，设计中不能有！
两个强尺寸在约束相等时会发生冲突，需要修改
一强一弱在约束相等时以强尺寸为主。
●技巧：
alt+右键：永远不水平 shift+右键：永远水平（出来的线都是加强的）
加约束在标尺寸之前，改尺寸时可框所有的尺寸后再修改。
总结：
草绘步骤： 1首先选择草绘平面（尽量用基准面） 2草绘平面定向平面的选择（最好为基准面）
同时选择reference（参照），
选择参照的原则：
a是我们要的参照一定要b不是我们所要的坚决不要（在设计过程中要经常删除不要的参照，设计过程中要注意。设计过程中要尽量减少父子关系）
3快速画出剖面图

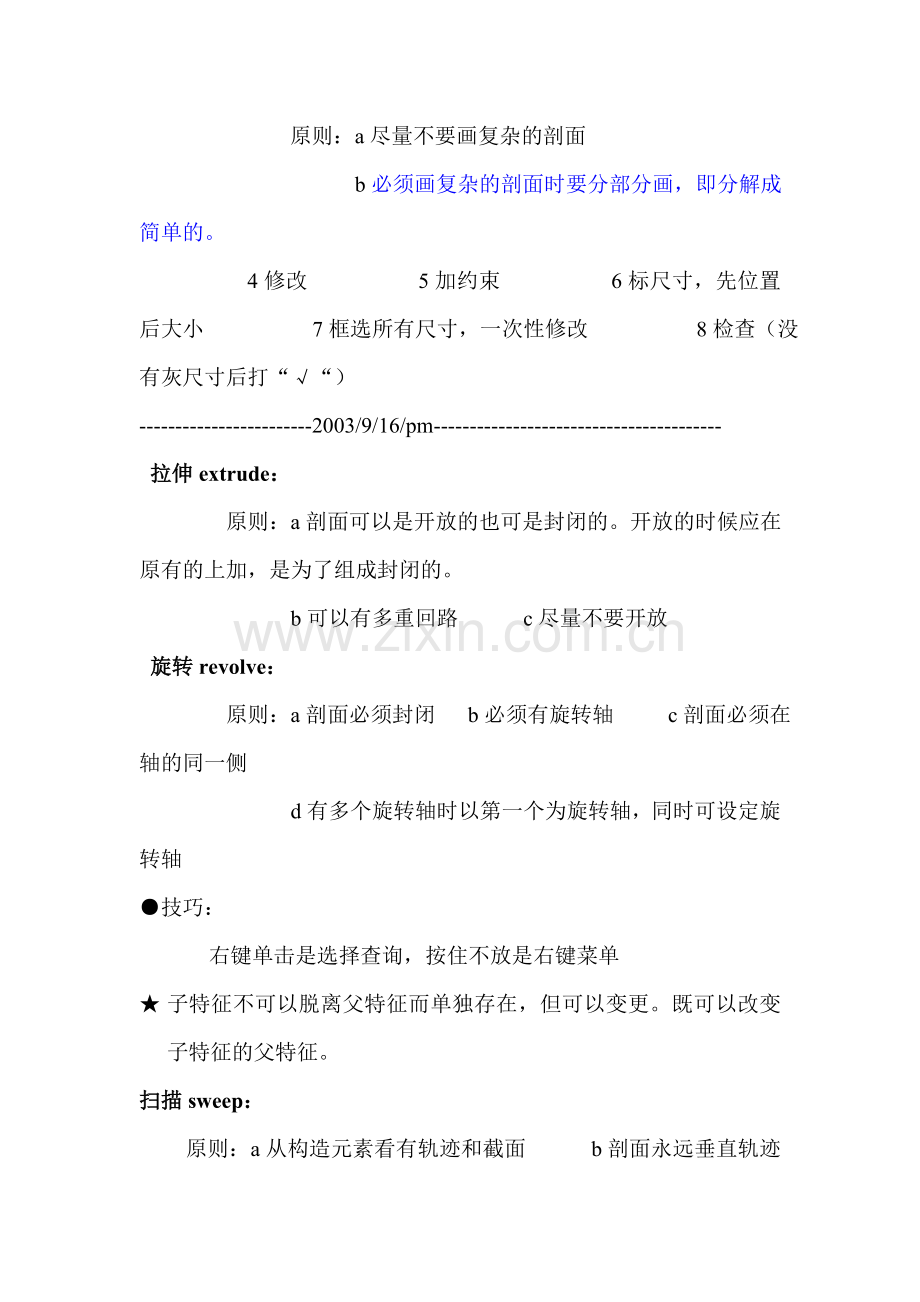

原则：a尽量不要画复杂的剖面
b必须画复杂的剖面时要分部分画，即分解成简单的。
4修改 5加约束 6标尺寸，先位置后大小 7框选所有尺寸，一次性修改 8检查（没有灰尺寸后打“√“）
------------------------2003/9/16/pm----------------------------------------
拉伸extrude：
原则：a剖面可以是开放的也可是封闭的。开放的时候应在原有的上加，是为了组成封闭的。
b可以有多重回路 c尽量不要开放
旋转revolve：
原则：a剖面必须封闭 b必须有旋转轴 c剖面必须在轴的同一侧
d有多个旋转轴时以第一个为旋转轴，同时可设定旋转轴
●技巧：
右键单击是选择查询，按住不放是右键菜单
★ 子特征不可以脱离父特征而单独存在，但可以变更。既可以改变子特征的父特征。
扫描sweep：
原则：a从构造元素看有轨迹和截面 b剖面永远垂直轨迹的切线方向
c避免体积相交，否则会发生错误
☆轨迹open则截面close 轨迹close则截面close或open
★ 加盖时剖面必须开放，不加盖时剖面必须封闭
混合blend：
原则：a必须是两个或两个以上的截面 b节点数必须一样（一个点为特例） c如果节点不一样，则①加混合点②加截断点 d注意起始点 e方向是没有意思的，即改变箭头的方向结果是一样的 f混合点不能在起始点的位置 g一个截面可与一个点混合
基准模板的设置：
config.pro——配置文件设置，用来保存环境、公差、单位等设置项目，详见书p105 。作用时1在安装目录下找到text，将配置文件放到里面2放在系统默认的工作目录，方法是点pro/e图标下的属性，将文件放在里面。这样系统启动时首先检测1后检测2，如果发生冲突的话会以2为主。如果想1发生作用的话可以用config.sup设置。
config.sup——比配置文件高一级，可强制 congfig.win——界面配置文件
--------2003/9/17am----------------------------------
父子关系：
产生的情况：
a几何图形对齐 b尺寸标注参考 c绘图面、参考面 d特征放置面、边
e基准特征的参考特征
模型修改的命令：
1 redifine重新定义（可逐一修改特征创建时的所有步骤及相关选项）：可以定义一个特征的所有选项，但不能修改体积构造方式。 ※☆最常用！！☆
2 reroute重定路径:重新选定特征创建时所使用的参考物
3 reorder重新排序：调整特征建立的顺序，但以不违背父子关系为原则（父特征不可调至子特征之后），除非更改父子关系。使用方法：a使用菜单 b 使用model tree（用鼠标拖拉）
4 insert model插入模式
read only将所画变为只读，要恢复的话用clear
supress（抑制）将某些项抑制这样在改图时系统不会重新计算这些项从而加快了设计速度，要恢复时用restore 以上的命令在menu manager里面
★ 第一角法从哪边看放到另一边，我国现在在用的。第三角法从哪边看放到哪边。
Pro/e默认第三角法
---------------2003/9/17pm-------------------------------------------------
基准的创建：
基准主要有面、点、轴、曲线等
★ 在设置透明度的过程中最好选择50
关系：
编关系式时对于一些尺寸用符号代替，这样改的时候就会很方便。改尺寸代号命令：menu manager→尺寸修 relation→and或edit（记事本的形式编写关系式，可以编程序。例如： /给一个名称/ ; 关系式1; 关系式2 ……
编程序例如： if…… else…… …… endif
另还可以用programe命令来编写
pattern阵列：
在圆上分布孔时首先在圆心与所要均布的开始的孔的圆心连线，确定开始孔的起始角度，用命令即可。假如开始孔的圆心的位置是以直角坐标的形式定位的话是不可以用pattern的，首先应先复制，再以复制后的孔阵列，在阵列时要注意个数，在这种情况编程序时要注意程序的number。
★ 在修改时要先找到阵列的“源”
在阵列的过程中要有很多的东西需要深入，应找相关的书看。

2003/9/18am
改中英文设置：我的电脑→属性→环境变量→language为chs
configpro：
menu_translation both 菜单语言环境为中英文设置 msg_translation yes 消息框设置为本国语言 new_relation_ui yes new_parameter_ui yes help_translation yes 帮助设置为中文
dialogue_translation no 对话框设置为英文 save_drawing picture file both 可预览工程图的设置

工程图：
pro/e中的：驱动尺寸（自动创建的，修改尺寸时驱动模型） 被驱动尺寸（通过模型修改尺寸）
AutoCAD中的： 测量尺寸
工程图的内容：
1图框 2Bom（明细栏） 3视图 4尺寸 5技术注释 6形位公差
注：在pro/e中1、2、3会自动生成； 4是半自动； 5、6可调用技术库中的
sketch画符号 edit→value（修改尺寸或比例） edit→clearup dimension（系统自动整理尺寸标注）
也可以手动修改！
工程图设置文件*dtl，存盘到config里工程图设置文件下，在下次启动时就不用重新设置了。
---------------------2003/9/18pm---------------------------------------------
尺寸标注事项：
1尺寸与轮廓要有一定的距离
2尺寸与尺寸之间的距离相等
3总宽、总长一般放在右边和下边
4圆、圆弧标注要尽量平行
细节视图：
步骤： 发出命令→视图中心点→输入比例→现有图需要放大的位置→草绘放大轮廓（即将所要放大的部分圈起来）→输入名称→视图显示的内型（选择）
组件的出图： 组件的分解explode 不分解unexplode
★ CAD绘图小技巧：trim命令修剪很多的线时可以先按F键，再画线修剪所要修剪的内容即可。
Info菜单：
精度分为绝对精度（有单位，例如0.01mm）和相对精度（没有单位，例如0.0012=最长边/最短边，如果最长边为1000mm，最短边不小于1.2mm，否则会出错！！）
geometry checks显示模型建立失败的情况，不是灰色时说明模型建立的不好
parent/child 显示模型相关的父子关系，包括特征编号、文件名等。
Switch relations 尺寸数值和符号的切换，同relations→switch dims命令。
Save model tree 将模型树保存为.txt文件
-------------2003/9/19am-------------------------------------------------
装配：零件的定位（采用约束的方法）
法向：实体朝外；曲线（两个方向）；基准面（黄色为正法线，红色为负法向）
匹配：法线相反的面贴合
配合（1零赔零2间隙或者过盈3定向：选项里可自己输入尺寸、重合等）
插入：中心轴对齐（圆或圆弧中心点重合）
坐标系：
★ ctrl+alt+中键检查约束的移动

组 合
在组件的阵列过程中，当我们采用参考型REF时，在组装第一个时必须将其装在原阵列复制的领导特征！！
REPEAT重复：若某一零件的组装频率较高时，在维持相同的约束、改选不同的参照的前提下，继续新增、组合同一组件，可节省打开此零件的步骤与时间。
COPY 复制：
COMPONENT组件——高级功能下的COPY可一次复制产生“数个”组件，较类似上述PATTERN功能但与PART下的COPY并不相同。
COPY分：移动、旋转两种，两者可混合使用且均以“坐标系之三轴向”为参考方向，最多有FIRST SECOND THIRD 三种复制方向，可同时选取单一或数个组件进行复制，产生的组件皆独立。

几个较好的PROE2001配置文件

设置方法：将其放到PROE快捷图标的属性中起始位置目录下即可
