污水处理厂安装部分施工方案.doc

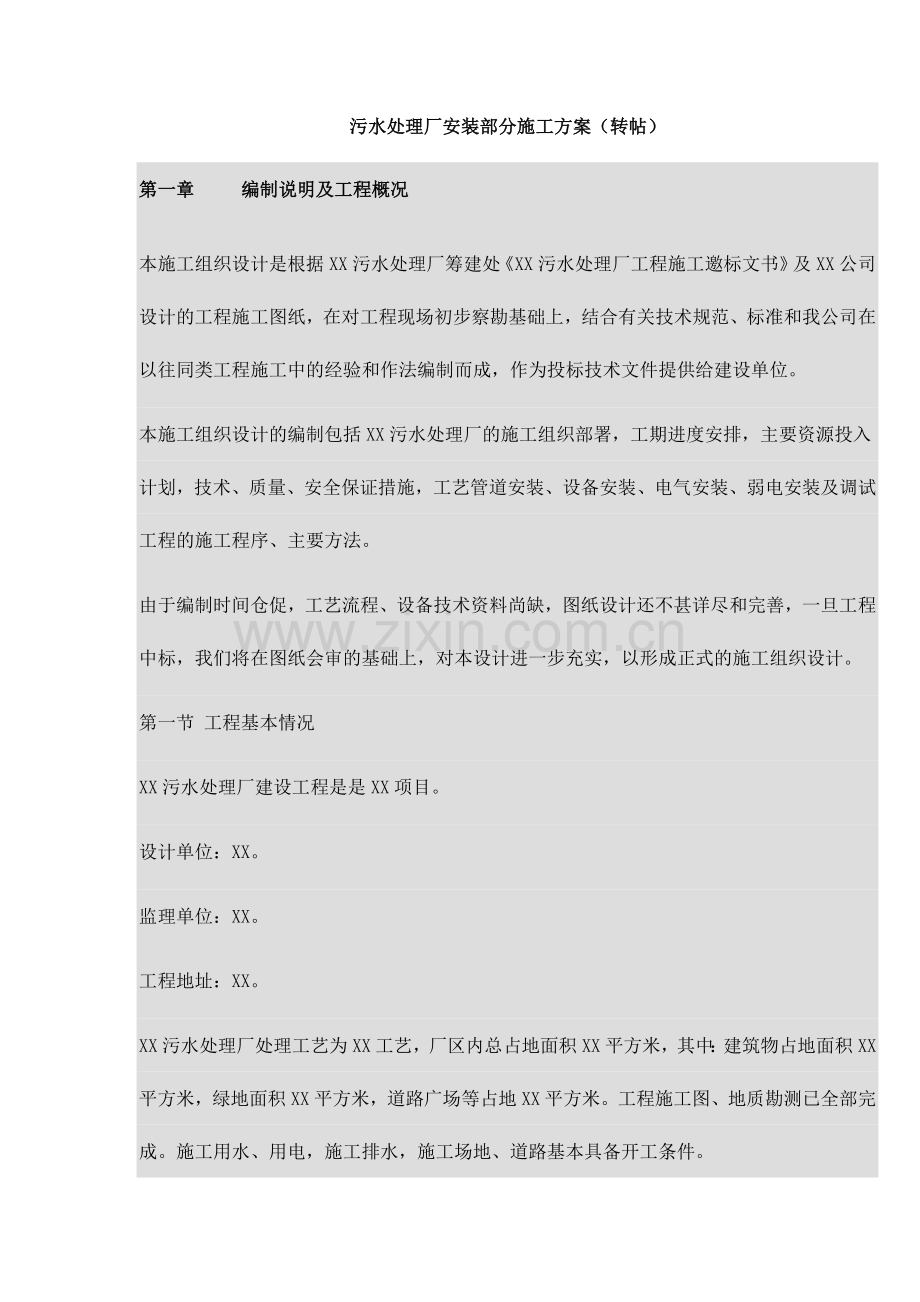

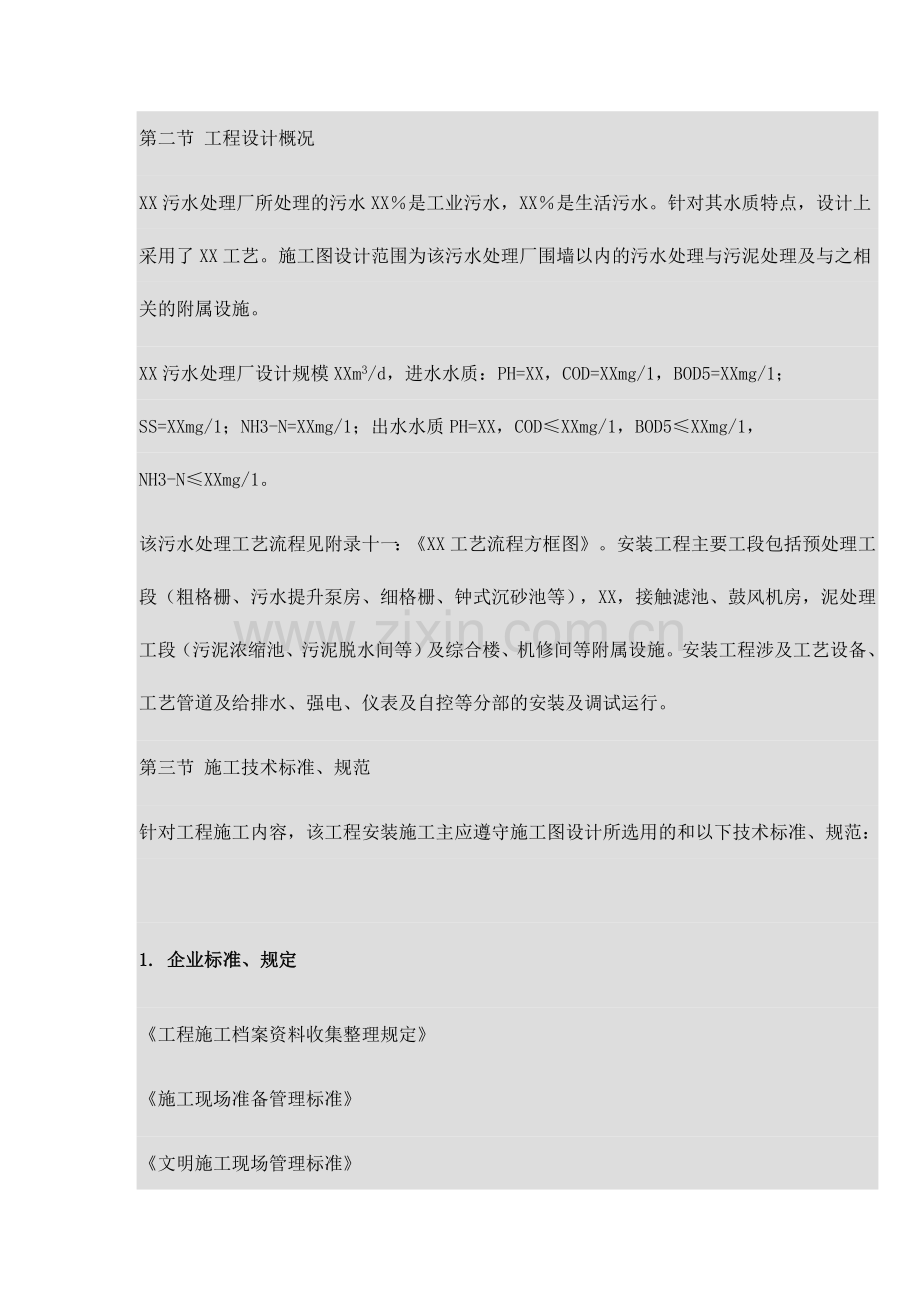

污水处理厂安装部分施工方案（转帖）第一章 编制说明及工程概况本施工组织设计是根据XX污水处理厂筹建处XX污水处理厂工程施工邀标文书及XX公司设计的工程施工图纸，在对工程现场初步察勘基础上，结合有关技术规范、标准和我公司在以往同类工程施工中的经验和作法编制而成，作为投标技术文件提供给建设单位。本施工组织设计的编制包括XX污水处理厂的施工组织部署，工期进度安排，主要资源投入计划，技术、质量、安全保证措施，工艺管道安装、设备安装、电气安装、弱电安装及调试工程的施工程序、主要方法。由于编制时间仓促，工艺流程、设备技术资料尚缺，图纸设计还不甚详尽和完善，一旦工程中标，我们将在图纸会审的基础上，对本设计进一步充实，以形成正式的施工组织设计。第一节 工程基本情况XX污水处理厂建设工程是是XX项目。设计单位：XX。监理单位：XX。工程地址：XX。XX污水处理厂处理工艺为XX工艺，厂区内总占地面积XX平方米，其中：建筑物占地面积XX平方米，绿地面积XX平方米，道路广场等占地XX平方米。工程施工图、地质勘测已全部完成。施工用水、用电，施工排水，施工场地、道路基本具备开工条件。第二节 工程设计概况XX污水处理厂所处理的污水XX是工业污水，XX是生活污水。针对其水质特点，设计上采用了XX工艺。施工图设计范围为该污水处理厂围墙以内的污水处理与污泥处理及与之相关的附属设施。XX污水处理厂设计规模XXm3/d，进水水质：PH=XX，COD=XXmg/1，BOD5=XXmg/1；SS=XXmg/1；NH3-N=XXmg/1；出水水质PH=XX，CODXXmg/1，BOD5XXmg/1，NH3-NXXmg/1。该污水处理工艺流程见附录十一：XX工艺流程方框图。安装工程主要工段包括预处理工段（粗格栅、污水提升泵房、细格栅、钟式沉砂池等），XX，接触滤池、鼓风机房，泥处理工段（污泥浓缩池、污泥脱水间等）及综合楼、机修间等附属设施。安装工程涉及工艺设备、工艺管道及给排水、强电、仪表及自控等分部的安装及调试运行。第三节 施工技术标准、规范针对工程施工内容，该工程安装施工主应遵守施工图设计所选用的和以下技术标准、规范：1. 企业标准、规定工程施工档案资料收集整理规定施工现场准备管理标准文明施工现场管理标准施工现场材料管理标准施工现场机械设备管理标准施工现场安全管理标准施工现场进度管理标准施工现场质量管理标准施工现场经济核算管理标准施工现场思想政治工作及民主管理标准安装工程质量控制上点安装工程施工程序标准建筑安装工程施工工艺及操作规程工程质量管理点管理标准焊接工程工艺标准防雷接地工程工艺标准2. 施工安全技术标准JGJ46-88施工现场临时用电安全技术规程JGJ33-86建筑机械使用安全技术规程JGJ80-91建筑施工高处作业安全技术规范GB50194-93建筑工程施工现场安全用电规范JGJ59-88建筑施工安全检查评分标准原国家建筑工程总局建筑安装工人安全技术操作规程3. 质量检验评定标准GBJ300-88建筑安装工程质量检验评定统一标准GBJ301-88建筑工程质量检验评定标准GBJ50184-93工业金属管理工程质量检验评定标准GBJ303-88建筑电气安装工程质量检验评定标准GBJ131-90自动化仪表安装工程质量评定标准GB50150-91电气装置安装工程电气设备交按试验标准GB50221-95钢结构工程质量检验评定标准GB50252-94工业安装工程质量评定标准4. 施工技术规范、标准JBJ23-96机械设备安装工程施工及验收通用规范JBJ29-96压缩机、风机、泵安装工程施工及验收规范GBJ50235-97工业管道工程施工及验收规范JBJ31-96起重设备安装工程设施工及验收规范GB50205-95钢结构工程施工及验收规范CTT33-89城镇燃气输配工程施工及验收规范GBJ50204-94混凝土结构工程施工及验收规范GBJ50243-97通风空调工程施工及验收规范GBJ50236-98现场设备、工业管道焊接工程施工及验收规范SYS407-90埋地钢管道环氧煤沥青防腐工程施工及验收规范GB50268-97给水排水管道工程施工及验收规范GBJ242-82采暖卫生工程施工及验收规范CJJ29-30-89建筑排水硬聚乙烯管道设计施工及验收规范GB50168-92电气安装工程，电缆线路施工及验收规范GB50169-92电气装置安装工程接地装置施工及验收规范GB50171-92电气安装工程盘柜及二次回路结线工程施工及验收规范GB2054-96电气装置安装工程低压电器施工及验收规范GB50168-92民用闭路监视电视系统工程技术规范GB50235-97工业金属管道施工及验收规范GB50194-94建筑工程施工现场供电安全规范JGJ80-91建筑施工高处作业安全技术规范第二章 施工组织部署第一节 项目施工说明XX污水处理厂工程是国家重点建设项目之一，上级领导及建设单位要求施工单位实施“精品”工程战略，必须按“优良”标准施工。在承担XX污水处理厂安装后，我公司将积极与各参建单位协作，认真组织好安装勤务员施工工作，高质量，高速度完成工程建设任务。1. 文明施工目标加强施工现场标准化管理，争创文明施工现场。2. 安全目标以安全生产第一的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生，轻伤频率XX。3. 质量目标按照国家工程质量验收规范要求必须达到优良工程；争创“XX杯”、“XX奖”。4. 工期目标根据上级领导、建设单位要求及按安装工程量工期定额计算，工期目标预定为XX个月（XX天），XX年XX月XX日至XX年XX月XX日。第二节 项目施工组织部署公司设XX污水处理厂安装工程施工领导小组，由公司经理任组长，主管生产的副经理作任副组长，总工程师为技术总负责人，有公司技术、质安、工程、材料物资及机具设备等管理职能部门负责人参加。领导小组负责工程施工的组织协调，并负责从各专业管理上为XX污水处理厂安装工程顺利施工提供保证。领导小组成员情况，见附录一：XX污水处理厂安装工程施工领导小组体系表。公司对XX污水处理厂安装工程按项目法施工实行项目法管理，拟由具有多年施工经验，并曾获得XX优秀项目经理的同志为该工程项目经理，以原参加过类似工程建设的人员为主体，再从分公司抽调施工管理经验丰富、工作作风过硬的工程、质检及各专业管理人员组成该工程项目经理部，负责XX污水处理厂安装工程的组织和管理，经理部成员基李情况见附录二：XX污消息安装工程施工管理机构图。 第三节 施工管理体系XX污水处理厂安装工程项目经理部按业务系统管理设工艺施工组，质安监督组，预算成本组，后勤供应组，政工保卫组，其相关关系及人员组成见附录三：XX污水处理厂安装工程项目部体系表。各专业组的主要工作职责是：1. 政工保卫组负责现场职工思想政治教育工作的组织，组织文明施工现场管理、班组管理及现场治安保卫工作，结合施工工作搞好宣传活动及有关竞赛活动。2. 后勤供应组负责材料、施工机具供应及进场验收入库和现场管理，执行限额发料，指导班组正确使用和维护施工机具，搞好材料质量控制，同时负责施工现场的行政、劳资工作，搞好现场生活卫生及劳动力管理（含民工管理）。3. 预算成本组负责编制工程预算及两算对比，办理工程款收取，正确核算工程成本，搞好工程成本控制。4. 质安监督组负责施工过程的质量安全监督，工序质量抽检，质量安全教育，分部分项工程质量等级核定，参加隐蔽勤务员及重点施工部位检查验收，配合有关人员搞好现场文明施工管理。5. 工艺施工组负责XX污水处理厂工程工艺部分安装工作的技术、计划、质量管理，制定和实施有关施工调试方案及相关质量、技术、安全措施，作好技术交底工作，推广应用“四新”技术，搞好工序质量控制，组织工序质量质量问题整改，办理有关技术变更、隐蔽验收及有关签证，及时处理施工中出现的技术问题及工序间的搭接关系，合理组织施工作业及重点部位抢工，结合工程施工的关键问题组织开展QC小组活动及消除质量通病活动、及时认真地作好施工记录，收集整理工程竣工资料，及时组织分项分部工程质量评定，绘制工程竣工图等。第三章工期主总进度安排第一节 安装进度计划XX污水处理厂安装施工施工进度计划见附录XXXX污水处理厂安装工程施工进度计划表，附录XXXX污水处理厂安装工程施工进度网络图。 第二节 开工竣工日期及施工总工期根据XX污水处理厂工程施工招标文书的说明及工程总体进度计划的安排。计划于XX年XX月XX日开工，计划XX年XX月XX日完工，总工期为XX天（暂估）。 第三节 进度保证措施一、层层分解落实安装总进度计划，在安装总进度计划指导下，项目经理部按月编制月施工进度计划，各施工工长按月施工进度计划要求，编制周作业计划向班组下达，使班组明确工作目标。二、安装进度计划的计划调整，按工程建设指挥部，积极参加现场施工协调会，随施工条件变化、项目经理及时对安装进度计划进行调整、并对安装进度计划进行充实和完善。三、积极与各参建单位搞好配合协作、互创施工条件、合理组织平行及交叉作业及必要的抢工，尽量作到一个一个单完项完工，尽量缩短收尾工程工期。四、组织好施工协调，施工期间每周组织安装进度平衡协调会，及时检查协调有关工程进度、工序搭接、物资供应、劳动力组织、施工机具使用及技术、质量、；忍俊不禁、文明施工的有关问题。五、搞好材料设备订货、采购、设备交接、组织好物资供应，按施工进度要求，组织材料设备有序进场，为工程顺利施工提供保证。第四章 施工程序及主要施工方法 第一节 设备安装工程1. 泥处理工段一、设备安装概况泥处理工段中处理的污泥来自氧化沟，采用重力浓缩后带式压榨脱水。主要设备包括浓缩池刮泥机和带式压榨过滤机：序号设备名称型号规格单位数量备注1浓缩池刮泥机NG14A-4000 N=0.75KW 1400台2带式压榨过滤机DYQ-2000B N=2.2KW台3带式输送机DS16带宽400mm L=12m台机架高300mm二、设备安装方法A、浓缩池刮泥机基础检查复测绝对标高：中心砼支柱、池底、池壁顶；复测同心度：中心传动旋转刮泥安装必须在池中心，必须复测中心砼支柱基础中心（预留地脚螺栓孔）是否与池壁圆心重合。以有拉力标志的钢卷尺或钢丝，在圆周（池壁）上分XX点复测到土建所定圆心的半径，并以同样方法复测池底同心度，同心度偏差应小于XXmm。土建可先在池底按i=XX浇灌锥底基层。设备安装与甲方、厂商、监理共同开箱检查，按装箱单清点设备到货情况，外观质量，随机文件（包括说明书、合格证等）。采用吊车、卡车将设备各组件分台，转运到两 个污泥浓缩池中。安装程序：吊装中心运转支座组装两桁架刮泥臂组装中心杵架吊装刮泥臂吊装人行钢桥吊装传动机构整机精度调整试运转。设备外观如图XX所示中心运转支座安装：刮泥机中心运转支座的吊装可采用XXt汽车起重机完成，如因池外总坪施工汽车起重机无法靠近，同时出于节约成本的考虑，可采用人工门字形钢制桅杆吊装，同时该桅杆在后序吊装刮泥桁架可继续使用。中心回转支座调整标高、座标及同心度合格后，进行二次灌浆，待浇灌砼强度在到XX后拧紧螺母，复测支座安装水平度及垂直度，偏差均不大于XX/XX（用水平尺，磁力线垂、钢直尺测量）。桁架臂、刮泥板安装：两桁架设备安装图说明在池内组装，检查合格后移至中心柱两侧一直线上。安装中心桁架及中心筒，再以门字桅杆吊起安装，初步调整后安装刮泥板等附件。以池外吊车或以门字桅杆叫装人行钢制桥，安装中心传动装置，安装方法及技术要求按设备说明书及总装图。设备试运行及防腐协助土建池底抹面：设备整机安装完毕，技术质量合格后，可手动盘车，保证各传动部件转动灵活。在盘车过程中，土建方根据刮泥板底转动的轨迹制砼疤、抹面、保证刮板与池底间隙均匀，满足设计间隙要求。试运转：在润滑良好，无异常噪声，刮泥机与池体无刮擦，刮泥臂转动平面水平度达到要求，电机、减速常，满足设计要求时，须进行试车试验，试车时间为空载XX个小时，满负荷XX个小时。防腐：全套刮泥机除钢制桥外，涂刷H52环氧加强级煤沥青三遍，钢桥刷调和漆两遍或按设计要求防腐。2. 氧化沟一、设备安装概况XX是XX区污水处理厂污水处理工艺核心，该工艺是活性污泥法和生物膜法的综合。氧化沟共计XX条单沟分为XX组，占地面积约XXm2，是最大的构筑物。氧化沟主要设备如下：序号设 备 名 称型 号 规 格单位数量备 注1曝气转蝶1400mm,28片,1.57kg02/kw.h套2Aire-02充氧机7.5KW,1.45kg02/KW.h套3GMZ中心驱动刮渣机GM25000套带轨道等附属设备4溢流槽及齿形堰板m带浮渣挡板二、设备安装方法1、曝气转蝶基础检查安装位置和标高应符合设计要求，平面座标位置偏差小于XXmm，标高偏差不大于XXmm。且XX条氧化沟的基础相对位置应保证安装后曝气转蝶在同一直线上，且相对标高偏差小于XXmm。预留孔按设计和设备说明书上求检查基位置，规格及深度。曝气转蝶安装在砼牛腿基础上，与地脚螺栓连接牢固，螺母拧紧。如有垫铁、每组垫铁不应超过三块，垫铁放置平筝，位置准确，接触良好，并电焊点牢。曝气转蝶安装螺气转蝶每台长XXm，1400。转蝶XX片如出厂时转轴上可整体吊装，如需现场组装，则需另行安排组装场地及临时库房，制作简易支架，按设备说明书要求进行组装。曝气转蝶安装用XXt汽车起重机吊装，吊装前设备必须有安全的保护，防止转蝶受形。曝气转蝶共XX台，由于总坪施工的限制，转蝶必须在池顶间水平转运。转运用人工拖支，以10工字钢制作临时轨道，以XX角钢制作设备底拖排，以手拉葫芦为动力转运到位。通过调整曝气转蝶两端的轴承座的位置、标高及同心度来调整机安装精度。安装质量标准按设备说明书要求。设备试运转及防腐设备安装合格后可进行试运转，手动盘车，无载试车均应转动灵活，无卡阻、突跳现象。两端轴承，减速箱应注入适量润滑油，无渗漏。负荷试运转二小时，应运转平稳，无异常振动。两端轴承温度不大于XX。设备试运转前应作防腐处理，涂刷二道H52不环氧煤沥青面漆或按设计要求。2、GMZ中心驱动刮渣机该刮渣机为双轨往返式工作，两轨间距XXmm，设备及轨道安装应满足供货厂家技术说明，同时JBJ31-96起重设备安装工程施工验收规范中轨道安装要求，其施工程序、方法为：基础检查清理土建预埋钢板，检查是否埋设稳固。用不准仪复测土建池壁轨道基础，检测点为土建预埋钢板的标高、水平位置、水平度及平行度。设备安装与甲方、厂家、共同开箱验收，检查外观质量，随机技术文件（说明书、合格证等）。安装刮渣机轨道，该轨道为XXkg/m钢轨，下垫XXmm厚钢板，钢板找平找正及跨距调整以垫铁调整实现。垫铁放置平稳，调整好后用电焊地焊牢，焊接连接螺栓，按规范安装钢轨，以压板压牢，安装车档。以XXt汽车起重机和XXt卡车转运，吊装刮渣机，刮泥机在池顶的转运可依照曝气转蝶的方法。设备组装及技术要求按厂家提供的设备总装图及说明安装。设备试运转、防腐设备安装合格后可进行试运转，检查刮泥机限位装置、电机及变速箱润滑是否 正常。手动盘车、无载试车均应转动灵活，行画平衡。负荷试运转正常，无异常振动，变速箱、轴承温升正常。设备防腐涂刷二道H52环氧煤沥青面漆或按设计要求。3、溢流槽及齿形堰板溢流、齿形堰板及浮渣挡板为组合体，总长XXm，西贡、板安装按常规定安装级对连接上，难度较低，其安装的质量关键是齿形堰板齿低水平度，集水XX的坡度的保证。堰板、集水槽的质量检测以水准仪配合精密塔尺进行，确保其工艺质量要求。3. 预处理工段一、设备安装概况：预处理工段是本污水处理厂污不处理的寝工段，包括粗格栅间、污水泵房、细格栅间、巴氏流量槽及钟式沉砂池等建筑物。本工段的污水处理工艺为城市污水经DN1600钢管进入粗格栅间，经粗格栅初滤后由污水提升泵提升送至细格栅间，再经细格栅后流入钟氏沉砂池沉砂，砂水分离，处理后的污水至氧化沟配水井。预处理工段主要设备一览表：序号设备名称型号规格单位数量备注一、粗格栅间1高链式格栅GLGS1580B=1580H=8100-75N=1.1KW套组合件、成套供货2铸方闸门（配套电动启用机）SFZB14001400N=2.2KW(启用QDA-90启用机)套3无轴螺 旋输送机WLS260900)-ZN=0.37KW套组合件、成套供货二、污水泵房1污水提升泵（潜水泵）KRTK300-400/8061Q=1000m3/h N=5.5KW台组合件、成套供货2电动葫芦单轨机CD3-120T=3tH=12mN=4.5KW台三、细格栅间巴氏流量槽1旋转式细格栅XGS1500B=1500H=4450-75N=1.5KW套组合件、成套供货2无轴螺旋输送机L=10m台组合件、成套供货3铸铁方闸门（配套启闭机）SF213002000N=2.2KW个4玻璃钢巴氏流量槽Qmax=5000m3/h台成套供货四、钟式沉砂池1钟式沉砂池吸砂机ZXS300Q=3000m3/hD=4870N1.1KW套组合件、成套供货2罗茨鼓风机Q-2.61m3/hPg=58.8KnaN=5.5KW台厂家配套3螺旋砂水分离器LSSF260Q=-12L/SN=0.37KW台成套供货4铸铁方闸门（配套启闭机）PGZ2.01.24N=2.2KW套5铸铁方闸门（配套启闭机）PGZ2.01.24N=1.5KW套6铸铁圆闸门（配套启闭机）SYZB1000N=1.1KW套7铸铁圆闸门（配套启闭机）SYZB1400N=2.2KW套二、重点设备安装方法：1、通用设备安装A、电动葫芦及工字钢轨道安装电动葫芦及工字轨道的安装应满足JBJ31-96起重设备安装工程施工验收规范有关要求，其施工程序、方法为：用水准仪复测土建梁底标高。拉轨道实际中心与安装基准的重合度，允许偏差XXmm。工字钢连接板，采用矩形钢板，=XXmm，XXXXmm四方倒角。保证工字顶面底面平整，隙不大于XXmm。工字钢轨道与吊架连接螺栓，穿工字钢翼缘应用方针斜垫铁，穿工字钢、层板应用方平垫，均加装弹垫，螺栓应拧紧。工字钢轨道应尽量在地面组对连接校正检查后整体吊装就位。检查验收电动葫芦的规格、型号是符合设计要求，技术文件是否安全，包括电动葫芦的使用说明书，合格证。电动葫芦安装，电动葫芦车轮的凸缘内侧与工字钢车轮翼缘的c，应符合设备技术文件的要求。无规定，可接下表规定执行。项次起重量（吨）单边间隙（毫米）10.250.51.532122433-52.55B、污水提升泵（潜水泵）及其它泵类安装泵安装应满足JBJ29-96压缩机、风机、泵安装工程施工及验收规范的有关要求，其安装要点为：定位：泵的安装基准线根据建筑轴线，设备的平面位置及标高进行检查、复核（按随机技术文件要求），如无要求，可按下表规定执行。多台排列安装的泵应保证位置、标高一致。项次项目允许偏差检验方法1与泵站建筑轴线距离20用钢卷尺检查2安装基准线平面位置10用水准和钢尺检查3标高20地脚螺栓和垫铁：地脚螺栓应配合设备地脚螺栓孔尺寸进安装，应保证垂直，螺母下垫下平垫，弹垫，在找平设备后，拧紧螺母，扭力矩应一致。垫铁与设备底面应接触紧密。设备安装：与甲方、监理、供货商共同开箱，按设备到货清单清理设备，检查到货设备的外观质量，配带的附件及设备的使用、安装、维护说明书、合格证。设备及配套附件清理完后，转至安装单位的现场库房妥善保管。采用XXXX吨叉车将设备转至安装地点，采用已装好的电动葫芦吊至安装位置，安装好后的泵，应检查泵体（基座）和电动机（座）的水平度、垂直度，允许得大于XX/XX。检验方法用水平尺在泵的底座，泵壳水平中分面、轴颈或外露部分检查。检查电机与泵轴同心度，保证符合规范要求。联轴器同心度其径向符合下表要求，轴后间隙为XXXXmm。联轴形直径D毫米两轴同轴度允许偏差径向偏差轴向偏差1051700.050.2/10001902600.050.2/10002603500.100.2/1000410-5000.100.2/1000泵体进出水口法兰中心线与进出口水管法兰中心线应一致，小于XXmm。并作好安装记录。出厂时已装配，调整完善的部分不得拆卸。整体出厂的泵在保修期内，其内部零件宜拆卸。设备试运转：检查安装记录，各项技术指标应记录齐全，并符合质量要求。试运转，尽量采用正式电源，若正式电源未形成，而采用临时电源需有相应的供电措施，设备试运转前应先检查试验电机，电机试验合格后再与泵连接，试泵前应按规定加足润滑油，试泵时应保证进出水畅通。逐台开车连续XX小时运转，必须达到要求：a）运转参数达到设计及产品说明书要求，包括扬程、流量等；各法兰联接处不 得有渗漏，设备螺栓，设备与基础间均不得松动；b）填料压板松紧适当，应有少量水滴出，温度不得过高；c）电动机电流值不应超过规定值。（注意波动电流的测定）；d）设备运转时应平衡，无异常声音，无较大的振动；e）采用表面测定。滚动轴承的最高得大于XX，滑动轴承的最高温度不得大于XX，运转温升应在XX以下。填料密封或机械密封的泄露量应符合设备技术文件的规定，无规定时，应符合下表规定：设计流量（m3/h1000泄漏量（n1/nin）1520304060将试运转测定的数据，填入转记录备查。污水潜水泵整机试运转，先可点动空转，但空转次数及时间都上很短。在保证水泵正常，污消耗产房池底及泵蜗壳内基本清洁的情况下，向污水泵房池水注水，注水高度应在设计最低水位与正常水位之间，且必须保证有试运转池中水位在此范围内。水源可从所抽地下降水引来，污水泵提升的水可作为后续池设备负荷试运转用。设备安装完成后及时包扎水泵进出水口及泵整体，作好成品保护。2、专用设备安装方法：A、铸铁闸门（包括方、园闸门及启用机）基础检查检查土建闸门门洞几何尺寸及预埋件情况。其安装位置，方向要求，闸门安装，必须达到设计标高要求，应大于XXmm，并按正确水压方向安装。门框安装横向必须水平，纵向必须垂直，偏差不得大于XX/XX。门框水平度用水平仪测量，门框铅垂度用垂线和钢板尺测量。启闭位，用线垂和钢板尺，定出启闭闸门中心垂直线和起吊中心点应在同一垂线上，垂直度偏差在全长内不大于XX/XX。中间丝杆导架安装，丝杆导架孔中心应和轴中心在同一垂线上，丝杆在丝杆孔中无卡阻和碰擦。用塞尺和钢板尺检查。启闭器与安装。与甲方、监理共同开箱验收闸门到货物件及设备技术文件（说明书、合格证等）和设计图是否符合，采用XX吨汽车起重机配合安装。启闭器底板与平台表面有良好的接触，焊接，螺栓连接时螺纹露出XX扣螺纹并拧紧。下部用垫铁填实后进行二次灌浆。启闭器用黄油润滑，螺杆外露部分并涂黄油。调试：速闭闸门应癖闭操作灵活、动作到位，无卡住、突跳现象，无及异常声响。启闭针，限位器与闸门上下位置相符。全行程上下四次。防腐：平台下部，包括速闭闸门，中间丝杆座（闸门接触面外）涂H70二环氧富钭底漆一道，H52-60环氧煤沥青面漆二道。平台上部，表面涂刷红丹底漆二道，灰调合漆二道。防腐或按设计要求。关于设备的建议，类似格栅间的铸铁闸门，其启闭丝杆长度约XXm，压杆稳定性较差，特别是闸门被污水杂物卡阻时，关闭闸门极易压弯丝杆故可多增加两组癖闭导向支架。B、粗、细格栅机安装安装准备粗、细格栅均安装于室内，土建修建筑物时，完成池盖板施工后即可暂停施工，即粗格栅间修至XXm，细格栅间修至XXm。待设备安装就位后再建上部。基础检查安装位置和标高应符合设计要求，座标位置的小于XXmm，标高大于XXmm。用钢卷尺检查。重点复测建筑池待尺寸，包括池体宽度，垂直度、表面平整度，必须达到规范及设备说明要求，确保设备吊装顺利下池，设备均匀，设备侧垂直度、标高、倾角等达到要求。格栅与基础预埋件连接牢固。格栅机安装在砼平台上时，与地脚螺栓连接牢固，螺母拧紧。如有垫铁、每组垫铁不应超过三块，垫块放置平衡，位置准确，接触良好，并电焊点牢。格栅安装与甲方、厂家共同开箱验收，检查外观质量，随机技术文件（说明书、合格证 等）。按随机说明书要求现场组对，XX吨汽车起重机配合，组装精度必须达到要求。粗格栅外规尺寸约为XXXXXXmm，设备重量约XXt。在指定场地组装后，分别以XXt加长平板车运至格栅间房，考虑到场地狭小，可转运一台吊装一台。吊装采用机械吊装为主，非机械牵引。XXt汽车起重机定位在格栅间进水口前，将格栅机上端吊起后垂直入池中就位，格栅机近池底对可以非机械（手拉葫芦）牵引，使其保证在与池底平面成XX的正确角度位置就位。调整格栅机的几何位置倾角，以水平尺检查格栅链轴的水平度及平行度；通过调整链位置的张紧装置使链条张紧度满足说明书及规范要求；调校格栅间为XXmm；调校除污、刮渣耙，保持与格栅间距均匀，无严重刮擦；安装挡渣板等附件。传动装置重点检查电机绝缘，变速箱的润滑油根据说明书要求，按说明书，设计要求正确安装过载保护装置电气部分及机械部分，保证其安全可靠。格栅机的调试及试运行方案根据说明书及厂家要求，另行编制，其手动、电动操作各动作均应准确无误、自如、平衡、无抖动阻卡现象。防腐在设备安装完毕及调试运行后，涂刷两道加强级环氧煤沥青漆或按设计要求防腐。C、无轴螺旋输送机安装基础检查螺旋输送机无另浇筑的砼基础，其反架直接安装在砼板上，板面要求平整，预埋钢板（或预留孔）位置正确，平面位置偏差XXmmm，标高偏差XXmm。设备安装与甲方、厂家、共同开箱验收，检查外观质量，随机技术文件（说明书、合格证等）。无轴螺旋输送机为组装件，长XXmm，前后轴承中心线与螺旋泵体的中心线偏差不应大于XX/XX。设备组装合格后就位，以垫铁找平，水平度调好后将垫铁组用电焊焊牢，拧紧地足螺栓。检查联轴器同心度。试车检验用手盘车灵活，无异常现象。无轴螺旋与U型槽，衬板的间距按设备说明调整，均匀无适擦；设备无载、有载试运行应平衡、无抖动、阻卡等现象。防腐在设备安装完毕及调试运行后，涂刷两道加强级环氧煤沥青漆或按设计要求防腐。关于设备的建议，根据以往同类污水处理厂运行情况，城市污水中含有大量大块污杂物，且质地较硬，常卡阻格栅机。同样这种杂物很可能经常卡阻该型无轴螺旋输送机，使其无法正常工作。D、钟氏沉砂池吸砂机安装位置和标高应符合设计要求，顶部预留孔，中部锥形，低部锥形都应在同一轴线上。平面位置偏差不应大于XXmm。与甲方、厂家、共同开箱验收，检查外观质量，随机技术文件（说明书、合格证等）。用XX吨汽车起重机配合吊装。该吸砂机安装的关键在保证中心筒、吸砂管的垂直，中部锥底处的旋转叶轮的水平，叶轮与砼结构中部锥底的间隙应均匀，符合设计和说明书要求。达到以上要求吸砂机的传动部分机座安装水平座标、标高必须精确，水平度符合要求。通过铅垂吊线、水平尺、钢板尺检查、调整垂直度、水平度及间隙。E、螺旋砂水分离器检查基础与设备的定位尺寸是否重合，偏差不大于XXmm。与甲方、厂家共同开箱检查，按装箱单清点设备及配件是否齐全，外观质量，随机技术文件（说明书、合格证等）。XX吨汽车吊配合安装。第二节 强电安装工程1. 施工要点及措一、低压配电柜安装1、低压配电柜应固定在基础槽钢上。2、低压配电柜应固定牢固，其垂直偏差不大于XXmm。3、低压配电柜应分别设置接零和接地保护。4、进入配电柜导线应按规格标注回路编号，按统一弧度接至接线端子，并绑扎牢固。二、照明配电箱1、照明配电箱均为嵌墙暗设。2、照明配电箱与钢管连接时应可靠接地。3、箱体暗埋应平整，其垂直偏差度不大于XXmm。三、电气配管1、明配钢管采用螺纹连接，螺纹长度不应小于管头长度的XX/XX，连接后其螺纹宜外露XXXX扣丝，螺纹表面应光滑无缺损。2、在管接头两端的直管口应安装保护接地线专用卡跨接。3、明、暗配钢管在与配电箱，接线盒连接时采用锁紧螺母固定，螺纹宜外露XXXX扣丝，并做好接地连接。4、暗配钢管埋设深度应管面上最终有XXmm的砂浆伯启动并应将管子固定不变位。5、钢管与设备连接时，应将钢管敷入设备内，并符合箱盒安装要求；如不能直接进入，应符合下列要求：在干燥房屋内，可在钢管出口处加保护软管引入设备，管口应饩严密。在室外或潮湿房屋内，应在管口处设防水弯头，由防水弯头引出的导线应套绝缘保护软管，经弯成防水弧度后再引入设备。管口距地面高度一般不宜低于XXmm。四、管内穿线1、在穿线前，应将电线保护管内的杂物清理清除干净。2、导线在管内不应有接头和扭结，接头均应在接线盒（箱）内。3、导线穿入钢管时，管口处应安装套保护导线。4、不同回路，不同电压等级和导线，不得穿入同一根管内；同一回路的导线必须穿于同一钢管内。五、电缆敷设1、电缆敷设前应按下列要求进行检查：电缆支架制安装完毕并经检验合格。电缆型号、电压等级、规格符合设计要求。电缆外观无损伤，绝缘良好，当有怀疑时应进行测试。敷设前按设计和实际根电缆长度，合理安排电缆，减少电缆接头。2、电缆在终端头与接头附近宜留有备用长度。电缆两端，转弯处应挂电缆牌，电缆牌的内容应有编号，电缆规格型号，起终端。3、电缆接头采用热缩头保护。4、电缆布置应符合下列要求：并列电缆其接头处的位置宜相互错开。电缆接头处应用托板固定。直埋电缆与各种设施平行或交叉的最小间距应符合施工验收规范规定。电缆的弯曲得小于电缆外径的XX倍。六、绝缘测试配电线路安装结束后，应分支路进行绝缘电阻测试，并做好记录。1、XXV至XXV的电气设备或回咱，使用XXV或XXV兆欧表。2、XXV以下电力线路，导线间和导线对地间的绝缘电阻值必须大于XXM。3、二次回路的每一支路和断路器，隔离开头，操作机构的电源回咱均应不小于XXM。测量电力线路绝缘电阻时，应将断路器，用电设备，电器和仪表断开。七、灯具、开头安装：1、吸顶灯安装时应与天花板平整，排列整齐。2、连接灯具的相引应接至中心触点的端子上，零线接在螺端子上。3、灯具的外壳应与专用接地线相连可靠。4、开头、插座安装紧靠墙面，同一室内的开头、插座应在相应的同一高度。八、防雷接地安装1、综合楼按第三类防雷建筑物设防雷装置。这测接地电阻不得大于XX，接地装置与PE线相连接形成共同接地体。2、本厂低压系统接地形式采用TN-C-S系统。XXKV变电所设有人工接地系统，整个系统形成闭合回路。接地系统旱季实测接地电阻不得大于XX。3、配电线进入建筑物前，应进行重复接地，引入配电分出N线和PE线，接地电阴不得大于XX，不得利用其它导线体代替N线和PE线。4、接地体的焊接严格按规范的搭接倍数。焊缝严密，饱满。2. 施工程序及主要方法施工顺序3. 工程设计概况电气工程包括电力系统、直流系统、照明系统、防雷接地系统。一、电力系统，高压XXKV在变电所内经变压后，通过电缆由地沟至预处理、氧化沟、接触池、鼓风机、污泥处理、综合楼等工段动力柜，控制各工段用电设备。变电所XXKV系统采用变电站综合自动化系统DVP-600系列装置，该保护装置为分散式控制，可完成对系统的监视，测量、控制、保护信号及事故记录，并通过CAN总线通讯网，与控制室DVPS-600综合自动化系统联网。二、直流系统直流系统电压采PGD2-VI-38-220型整流装置，合闸回路XX条，操作回路XX条；DVP-601微机中央信号监控装置及其附属元件（电铃、电笛、按钮等）一并装于直流屏上。三、照明系统
