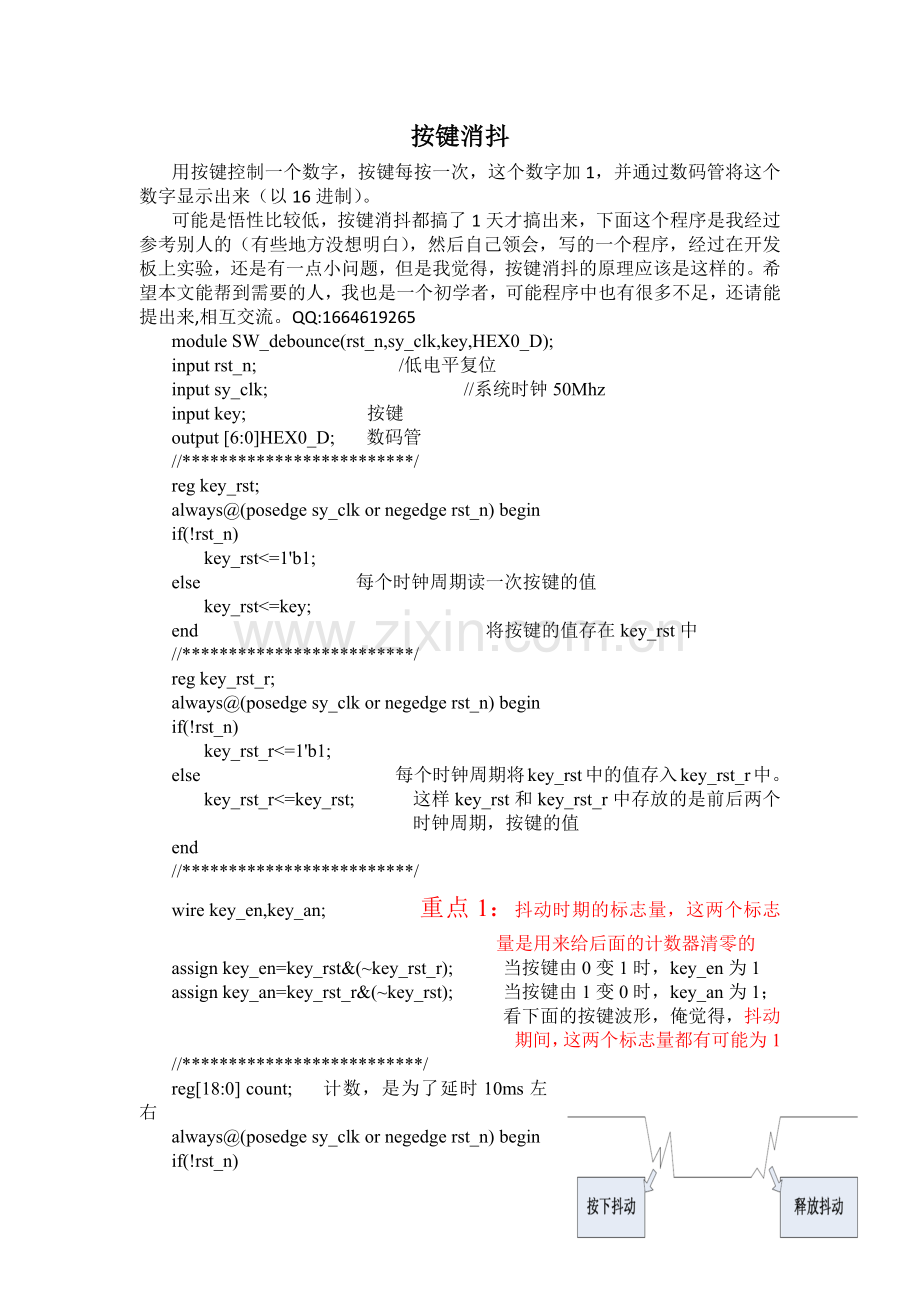

按键消抖
用按键控制一个数字，按键每按一次，这个数字加1，并通过数码管将这个数字显示出来（以16进制）。
可能是悟性比较低，按键消抖都搞了1天才搞出来，下面这个程序是我经过参考别人的（有些地方没想明白），然后自己领会，写的一个程序，经过在开发板上实验，还是有一点小问题，但是我觉得，按键消抖的原理应该是这样的。希望本文能帮到需要的人，我也是一个初学者，可能程序中也有很多不足，还请能提出来,相互交流。QQ:1664619265
module SW_debounce(rst_n,sy_clk,key,HEX0_D);
input rst_n; /低电平复位
input sy_clk; //系统时钟50Mhz
input key; 按键
output [6:0]HEX0_D; 数码管
//*************************/
reg key_rst;
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
key_rst<=1'b1;
else 每个时钟周期读一次按键的值
key_rst<=key;
end 将按键的值存在key_rst中
//*************************/
reg key_rst_r;
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
key_rst_r<=1'b1;
else 每个时钟周期将key_rst中的值存入key_rst_r中。
key_rst_r<=key_rst; 这样key_rst和key_rst_r中存放的是前后两个时钟周期，按键的值
end
//*************************/
wire key_en,key_an; 重点1：抖动时期的标志量，这两个标志量是用来给后面的计数器清零的
assign key_en=key_rst&(~key_rst_r); 当按键由0变1时，key_en为1
assign key_an=key_rst_r&(~key_rst); 当按键由1变0时，key_an为1；
看下面的按键波形，俺觉得，抖动期间，这两个标志量都有可能为1
//**************************/

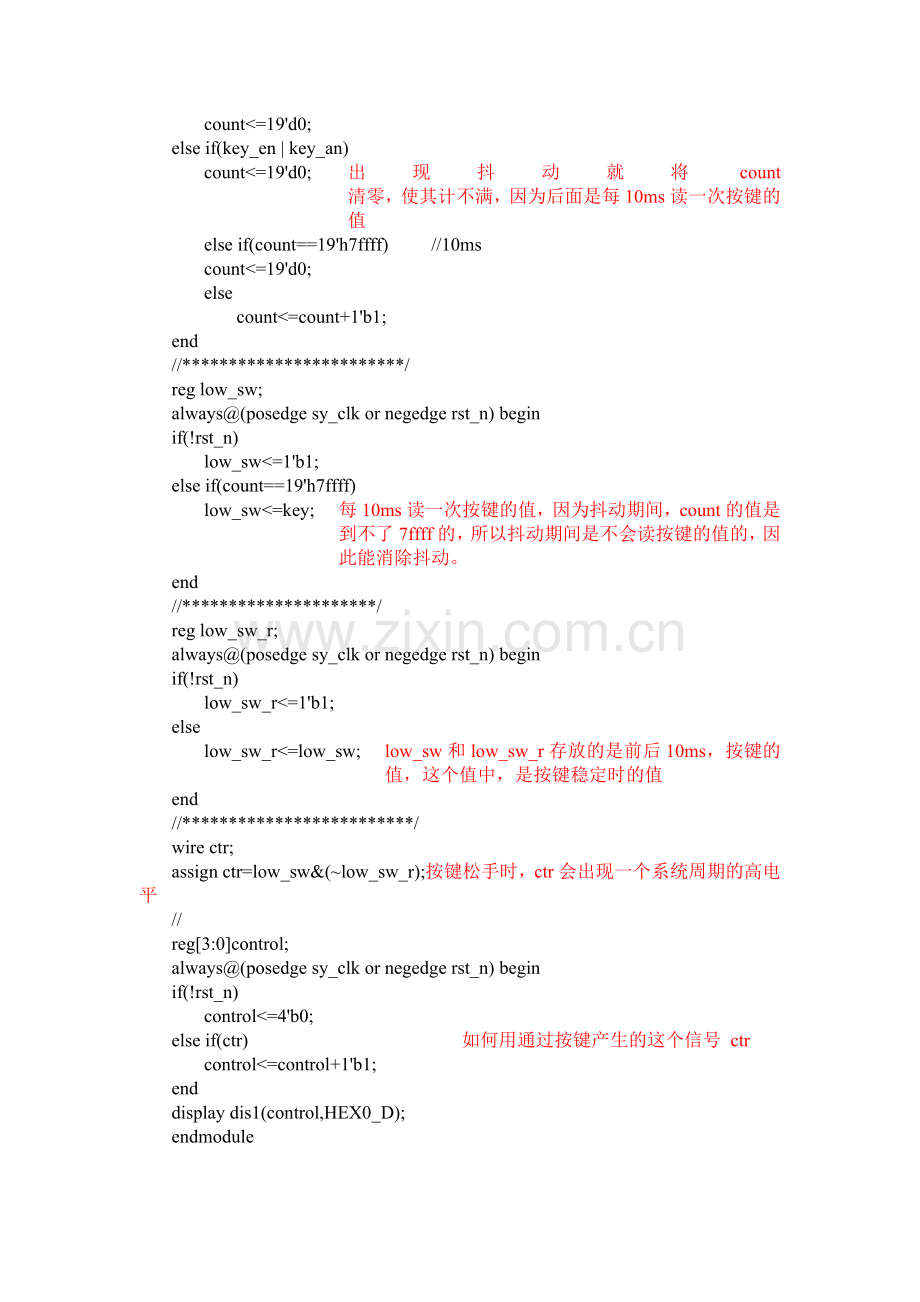

reg[18:0] count; 计数，是为了延时10ms左右
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
count<=19'd0;
else if(key_en | key_an)
count<=19'd0; 出现抖动就将count 清零，使其计不满，因为后面是每10ms读一次按键的值
else if(count==19'h7ffff) //10ms
count<=19'd0;
else
count<=count+1'b1;
end
//************************/
reg low_sw;
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
low_sw<=1'b1;
else if(count==19'h7ffff)
low_sw<=key; 每10ms读一次按键的值，因为抖动期间，count的值是到不了7ffff的，所以抖动期间是不会读按键的值的，因此能消除抖动。
end
//*********************/
reg low_sw_r;
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
low_sw_r<=1'b1;
else
low_sw_r<=low_sw; low_sw和low_sw_r存放的是前后10ms，按键的值，这个值中，是按键稳定时的值
end
//*************************/
wire ctr;
assign ctr=low_sw&(~low_sw_r); 按键松手时，ctr会出现一个系统周期的高电平
//
reg[3:0]control;
always@(posedge sy_clk or negedge rst_n) begin
if(!rst_n)
control<=4'b0;
else if(ctr) 如何用通过按键产生的这个信号 ctr
control<=control+1'b1;
end
display dis1(control,HEX0_D);
endmodule

module display(d,dis_data) ;
input[3:0] d;
output[6:0] dis_data ;
reg[6:0] dis_data ;
always@(d) begin
case(d)
4'b0000: dis_data=7'b1000000; //display 0
4'b0001: dis_data=7'b1111001; //display 1
4'b0010: dis_data=7'b0100100; //display 2
4'b0011: dis_data=7'b0110000; //display 3
4'b0100: dis_data=7'b0011001; //display 4
4'b0101: dis_data=7'b0010010; //display 5
4'b0110: dis_data=7'b0000010; //display 6
4'b0111: dis_data=7'b1111000; //display 7
4'b1000: dis_data=7'b0000000; //display 8
4'b1001: dis_data=7'b0011000; //display 9
4'b1010: dis_data=7'b0100011; //display a;
4'b1011: dis_data=7'b0000011; //display b;
4'b1100: dis_data=7'b1000110; //display c;
4'b1101: dis_data=7'b0011100; //display d;
4'b1110: dis_data=7'b0000110; //display E;
4'B1111: dis_data=7'b0001110; //display F;
endcase
end
endmodule
