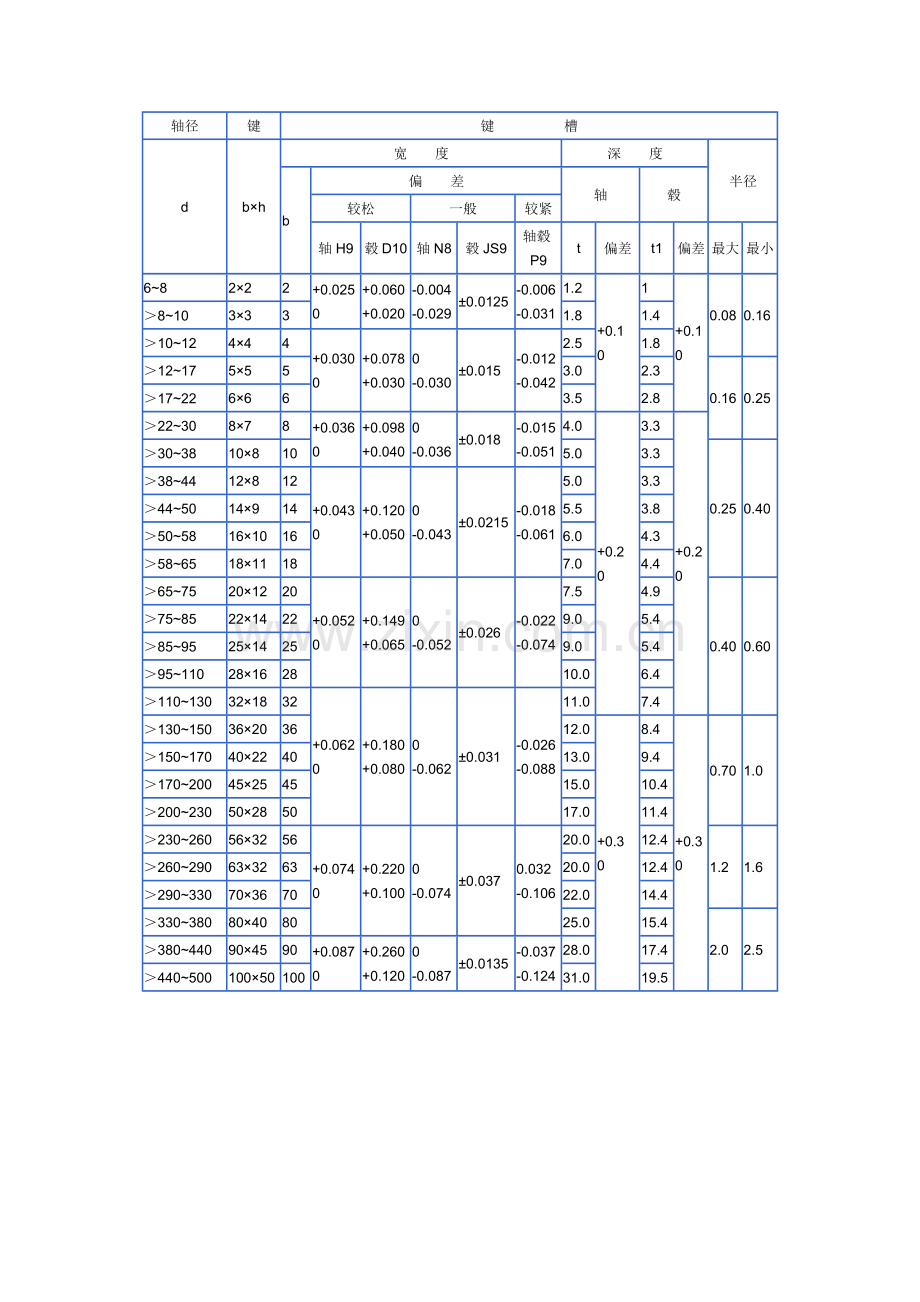

平键规格表.doc

轴径
键
键　　　　　槽
d
b×h
宽　　度
深　　度
半径
b
偏　　差
轴
毂
较松
一般
较紧
轴H9
毂D10
轴N8
毂JS9
轴毂P9
t
偏差
t1
偏差
最大
最小
6~8
2×2
2
+0.025
0
+0.060
+0.020
-0.004
-0.029
±0.0125
-0.006
-0.031
1.2
+0.1
0
1
+0.1
0
0.08
0.16
＞8~10
3×3
3
1.8
1.4
＞10~12
4×4
4
+0.030
0
+0.078
+0.030
0
-0.030
±0.015
-0.012
-0.042
2.5
1.8
＞12~17
5×5
5
3.0
2.3
0.16
0.25
＞17~22
6×6
6
3.5
2.8
＞22~30
8×7
8
+0.036
0
+0.098
+0.040
0
-0.036
±0.018
-0.015
-0.051
4.0
+0.2
0
3.3
+0.2
0
＞30~38
10×8
10
5.0
3.3
0.25
0.40
＞38~44
12×8
12
+0.043
0
+0.120
+0.050
0
-0.043
±0.0215
-0.018
-0.061
5.0
3.3
＞44~50
14×9
14
5.5
3.8
＞50~58
16×10
16
6.0
4.3
＞58~65
18×11
18
7.0
4.4
＞65~75
20×12
20
+0.052
0
+0.149
+0.065
0
-0.052
±0.026
-0.022
-0.074
7.5
4.9
0.40
0.60
＞75~85
22×14
22
9.0
5.4
＞85~95
25×14
25
9.0
5.4
＞95~110
28×16
28
10.0
6.4
＞110~130
32×18
32
+0.062
0
+0.180
+0.080
0
-0.062
±0.031
-0.026
-0.088
11.0
7.4
＞130~150
36×20
36
12.0
+0.3
0
8.4
+0.3
0
0.70
1.0
＞150~170
40×22
40
13.0
9.4
＞170~200
45×25
45
15.0
10.4
＞200~230
50×28
50
17.0
11.4
＞230~260
56×32
56
+0.074
0
+0.220
+0.100
0
-0.074
±0.037
0.032
-0.106
20.0
12.4
1.2
1.6
＞260~290
63×32
63
20.0
12.4
＞290~330
70×36
70
22.0
14.4
＞330~380
80×40
80
25.0
15.4
2.0
2.5
＞380~440
90×45
90
+0.087
0
+0.260
+0.120
0
-0.087
±0.0135
-0.037
-0.124
28.0
17.4
＞440~500
100×50
100
31.0
19.5
