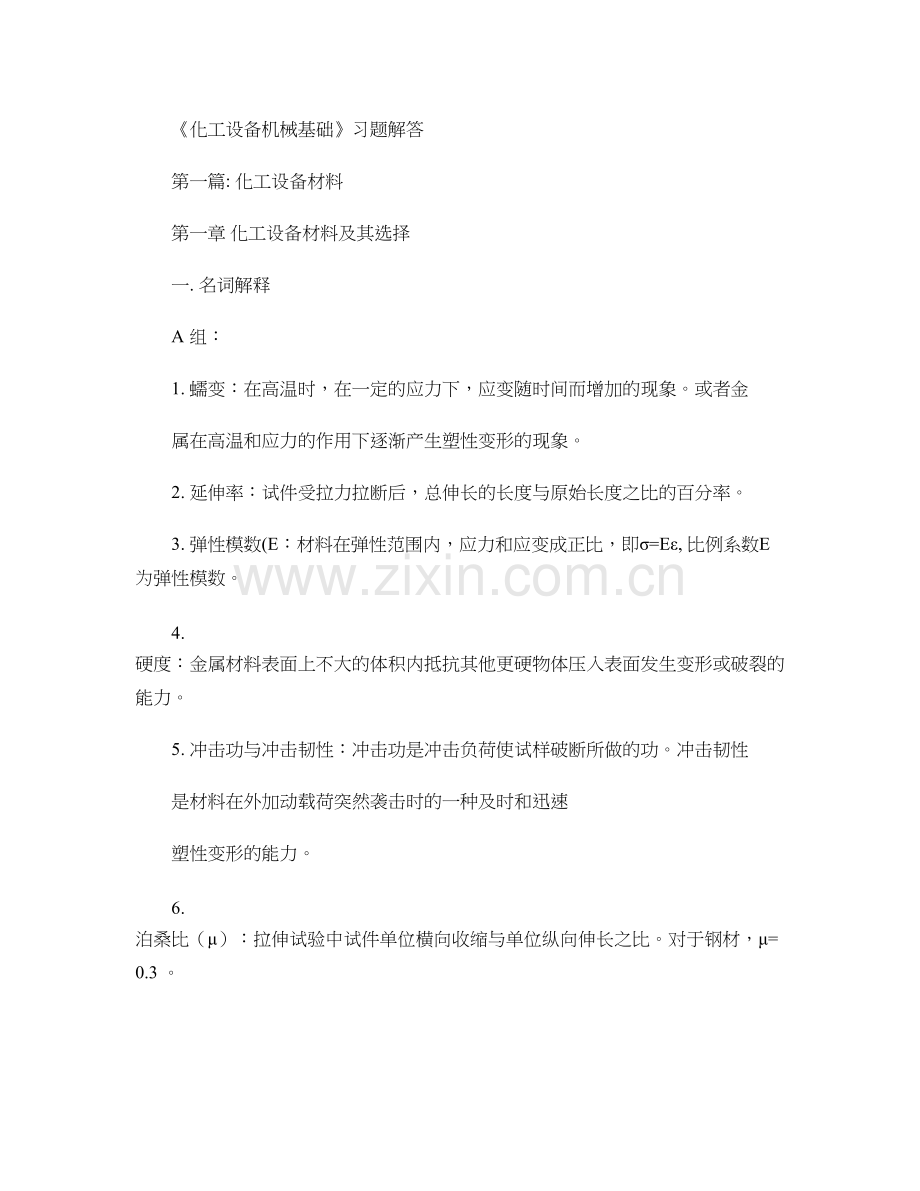

《化工设备机械基础》习题解答
第一篇: 化工设备材料
第一章 化工设备材料及其选择
一. 名词解释
A 组：
1. 蠕变：在高温时，在一定的应力下，应变随时间而增加的现象。或者金
属在高温和应力的作用下逐渐产生塑性变形的现象。
2. 延伸率：试件受拉力拉断后，总伸长的长度与原始长度之比的百分率。
3. 弹性模数(E：材料在弹性范围内，应力和应变成正比，即σ=Eε, 比例系数E 为弹性模数。
4. 硬度：金属材料表面上不大的体积内抵抗其他更硬物体压入表面发生变形或破裂的能力。
5. 冲击功与冲击韧性：冲击功是冲击负荷使试样破断所做的功。冲击韧性
是材料在外加动载荷突然袭击时的一种及时和迅速
塑性变形的能力。
6. 泊桑比（μ）：拉伸试验中试件单位横向收缩与单位纵向伸长之比。对于钢材，μ=0.3 。
7. 耐腐蚀性：金属和合金对周围介质侵蚀（发生化学和电化学作用引起的破坏）的抵抗能力。
8. 抗氧化性：金属和合金抵抗被氧化的能力。
9. 屈服点：金属材料发生屈服现象的应力，即开始出现塑性变形的应力。
它代表材料抵抗产生塑性变形的能力。
10. 抗拉强度：金属材料在受力过程中，从开始加载到发生断裂所能达到的
最大应力值。
B 组：
1. 镇静钢： 镇静钢在用冶炼时用强脱氧剂 Si, Al等完全脱氧脱氧，是脱
氧完全的钢。把FeO 中的氧还原出来，生成SiO 2和Al 2O 3。钢锭
膜上大下小，浇注后钢液从底部向上，向中心顺序地凝固。钢
锭上部形成集中缩孔，内部紧密坚实。
2. 沸腾钢：沸腾钢在冶炼时用弱脱氧剂Mn 脱氧，是脱氧不完全的钢。其锭
模上小下大，浇注后钢液在锭模中发生自脱氧反应，放出大量
CO 气体，造成沸腾现象。沸腾钢锭中没有缩孔，凝固收缩后气
体分散为很多形状不同的气泡，布满全锭之中，因而内部结构
疏松。
3. 半镇静钢：介于镇静钢和沸腾钢之间，锭模也是上小下大，钢锭内部结
构下半部像沸腾钢，上半部像镇静钢。
4. 低碳钢：含碳量低于0.25%的碳素钢。
5. 低合金钢：一般合金元素总含量小于5%的合金钢。
6. 碳素钢：这种钢的合金元素含量低，而且这些合金元素不是为了改善钢材性能人为加入的。
7. 铸铁：含碳量大于2%的铁碳合金。
8. 铁素体：碳溶解在α-Fe 中所形成的固溶体叫铁素体。
9. 奥氏体：碳溶解在γ-Fe 中所形成的固溶体叫奥氏体。
10. 马氏体：钢和铁从高温奥氏体状态急冷下来，得到一种碳原子在α铁中过饱和的固溶体。
C.
1. 热处理：钢铁在固态下通过加热, 保温和不同的冷却方式，以改变其组织、
满足所需要的物理, 化学与机械性能，这样的加工工艺称为热处
理。
2. 正火：将加热到临界点以上的一定温度，保温一段时间后的工件从炉中
取出臵于空气中冷却下来，冷却速度比退火快，因而晶粒细化。
3. 退火：把工件加热到临界点以上的一定温度，保温一段时间，然后随炉
一起冷却下来，得到接近平衡状态组织的热处理方法。
4. 淬火：将钢加热至淬火温度（临界点以30～50oC ）并保温一定时间，然
后再淬火剂中冷却以得到马氏体组织的一种热处理工艺。淬火可
以增加工件的硬度、强度和耐磨性。
5. 回火：在零件淬火后再进行一次较低温度的加热与冷却处理工艺。回火
可以降低和消除工件淬火后的内应力，使组织趋于稳定，并获得
技术上所要求的性能。
6. 调质：淬火加高温回火的操作。要求零件的强度、韧性、塑性等机械性
能都较好时，一般采用调质处理。
7. 普通碳素钢：这种钢含硫, 磷等有害杂质较多，要求S ≤0.055%，P ≤
0.045%。普通碳素结构钢的牌号由代表钢材屈服点的字母、屈
服点数值、材料质量等级符号、脱氧方法符号等四个部分按顺
序组成，例如： Q235—A 〃F 。
8. 优质碳素钢：含硫, 磷等较少（含硫S 、磷P 均≤0.04%），非金属杂质少，
组织均匀，表面质量较好。
9. 不锈钢和不锈耐酸钢：不锈钢是耐大气腐蚀的钢；耐酸钢是能抵抗强烈
腐蚀性介质的钢。不锈耐酸钢是不锈钢和耐酸钢
的总称。
10. 锅炉钢：有锅炉钢管和锅炉钢板。锅炉钢管主要用作锅炉及某些换热设
备的受热面和蒸汽管路，锅炉钢板则常用于锅炉和其他压力容
器的承压壳体。由于锅炉钢常处于中温高压状态，而且还受冲
击、疲劳、水和蒸汽的腐蚀作用，以及各种冷热加工，因此，
对其性能要求也较高。
D.
1. 容器钢：化工生产所用容器与设备的操作条件较复杂，制造技术要求比
较严格，对压力容器用钢板有比较严格的要求。
2. 耐热钢：能耐高温的钢，抗氧化性能强且强度大。
3. 低温用钢：由于普通碳钢在低温下（-20℃以下）会变脆，冲击韧性会显
著下降。因此用作低温场合的钢要求具有良好的韧性（包括低
温韧性），良好的加工工艺性和可焊性的钢。
4. 腐蚀速度：评定金属的腐蚀有两种方法。
（1） 根据重量评定金属的腐蚀的速度。它是通过实验的方法测出金属
试件在单位表面积、单位时间腐蚀引起的重量变化。即：
t
F p p K ⋅-=10（g/m2〃h ） K ：腐蚀速度，g/cm2〃h ；
p 0：腐蚀前试件的重量，g ；
p 1：腐蚀后试件的重量，g ；
F ： 试件与腐蚀介质接触的面积，m 2
；
t ： 腐蚀作用的时间， h；
（2） 根据金属的腐蚀深度评定金属的腐蚀速度。根据重量变化表示腐
蚀速度时，没有考虑金属的相对密度，因此当重量损失相同时，
相对密度不同的金属其截面的尺寸的减少则不同。为了表示腐蚀
前后尺寸的变化，常用金属厚度减少量，即腐蚀深度来表示腐蚀
速度。即：
ρ
ρK K K a 76. 8100036524=⨯= （mm/a） 式中：K a ：用每年金属厚度的减少量表示的腐蚀速度，mm/a；
ρ：金属的相对密度，g/cm3。
5. 化学腐蚀：金属遇到干燥的气体和非电解质溶液发生
化学作用引起的腐蚀。化学腐蚀在金属表面上，腐蚀过程没有电
流产生。
6. 电化学腐蚀：金属与电解质溶液间产生电化学作用而引起的破坏，其特
点是在腐蚀过程中有电流产生。
7. 氢腐蚀：氢气在高温高压下对普通碳钢及低合金钢产生腐蚀，使材料的
机械强度和塑性显著下降，甚至破坏的现象。
8. 晶间腐蚀：一种局部的, 选择性的破坏。
9. 应力腐蚀：金属在腐蚀性介质和拉应力的共同作用下产生的一种破坏形式。
10. 阴极保护：把盛有电解质的金属设备和直流电源负极相连，电源正极和一辅助阳极相连。当电路接通后，电源便给金属设备以阴极电流，使金属的电极电位向负向移动，当电位降至阳极起始电位时，金属设备的腐蚀即停止。
6
二. 指出下列钢材的种类、含碳量及合金元素含量 Ａ组

7

B 组：

8
三、选择材料

9

《化工设备机械基础》习题解答
第二篇: 化工容器设计
第二章 容器设计的基本知识
一. 、指出下列压力容器温度与压力分级范围

10

二、 指出下列容器属于一、二、三类容器的哪一类 A 组：

B 组： 三、 填空题
1、钢板卷制的筒体和成型封头的公称直径是指它们的（ 内）径。 2、无缝钢管做筒体时，其公称直径是指它们的（ 外）径。 3、查手册找出下列无封钢管的公称直径DN 是多少毫米？

4、压力容器法兰标准中公称压力PN 有哪些等级？

5、管法兰标准中公称压力PN 有哪些等级？
《化工设备机械基础》习题解答
第三章 内压薄壁容器的应力分析 一、 名词解释 A 组：
⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于0.1的容器。 ⒉回转壳体：壳体的中间面是直线或平面曲线绕其同平面内的固定轴线旋转360°而成的壳体。
⒊经线：若通过回转轴作一纵截面与壳体曲面相交所得的交线。 ⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应
力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点M 处经线的曲率半径。 ⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。 ⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。 ⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。 ⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
二、 判断题（对者画√，错着画╳） A 组：
1. 下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力？哪些不能？
（1） 横截面为正六角形的柱壳。（×） （2） 横截面为圆的轴对称柱壳。（√） （3） 横截面为椭圆的柱壳。 （×） （4） 横截面为圆的椭球壳。 （√） （5） 横截面为半圆的柱壳。 （×） （6） 横截面为圆的锥形壳。 （√）
2. 在承受内压的圆筒形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。（×）
3. 薄壁回转壳体中任一点，只要该点的两个曲率半径R R
2
1
=，则该点的两向
应力σσθ
=m
。 （√）
4. 因为内压薄壁圆筒的两向应力与壁厚成反比，当材质与介质压力一定
时，则壁厚大的容器，壁内的应力总是小于壁厚小的容器。（×） 5. 按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壁厚均匀分布的。（√） B 组：
1. 卧式圆筒形容器，其内介质压力，只充满液体，因为圆筒内液体静载荷不是沿轴线对称分布的，所以不能用薄膜理论应力公式求解。（√） 2. 由于圆锥形容器锥顶部分应力最小，所以开空宜在锥顶部分。（√） 3. 凡薄壁壳体，只要其几何形状和所受载荷对称于旋转轴，则壳体上任何一点用薄膜理论应力公式求解的应力都是真实的。（×）
4. 椭球壳的长，短轴之比a/b越小，其形状越接近球壳，其应力分布也就越趋于均匀。（√）
5. 因为从受力分析角度来说，半球形封头最好，所以不论在任何情况下，都必须首先考虑采用半球形封头。（×）
三、 指出和计算下列回转壳体上诸点的第一和第二曲率半径 A 组：

图 3-31
图
图 3-29

1、
球壳上任一点 R R R ==21
2、圆锥壳上之M 点 ∞=1R α
cos 22R =
3、碟形壳上之连接点A 与B
A 点： 在球壳上：R C A R R ==→21: (
在弧面上：R B A R r R ==→ 211, : (
B 点： 在弧面上：r A B R r R ==→ 211, : (
在圆柱壳上：r B B R R =∞=→ 21, : ' (

2
, 21R R =
∞= 2. 圆锥壳与柱壳的连接点A 及锥顶点B
α
cos , : (21R
B A R R =
∞=→ R B R R =∞=→21, : (柱 0, :21=∞=R R B
四、 计算下列各种承受气体均匀内压作用的薄壁回转壳体上诸点的薄膜应力σσθ
和m
。

MP S PD m 6384100824=⨯⨯==σ
S
P
R
R m =
+2
1
θ
MP S
PD
634==
σ
θ
2. 圆锥壳上之A 点和B 点，已知：p=0.5Mpa，D=1010mm，S=10mm，a=30o。
α
cos 2, :21D
A R R =
∞=点 MP S PD m 58. 14866. 010410105. 0cos 4=⨯⨯⨯==ασ S
P
R
R m =
+2
1
θ
MP S PD 16. 29866
. 01021010
5. 0cos 2=⨯⨯⨯==
ασ
θ
0, :21=∞=R R B 点
0==σ
σθ
m
3. 椭球壳上之A ，B ，C 点，已知：p=1Mpa，a=1010mm，b=505mm，S=20mm。B 点处坐标x=600mm。
2== 标准椭圆形封头 b
b b y x A R R 2
2
21, : , 0==
==点（
MP S Pa m 5. 5020
10101=⨯==
=θσσ
MPa sb
P
B b a x a
m 3. 43 (2 2
224
=--=
σ点：
MPa b a x a a sb
P
b
a x a 7. 27 (2 (2 222442
224=⎥⎦⎤⎢⎣
⎡-----=
θσ
: 0, (==y a x C 点
MPa S Pa m 25. 25202101012=⨯⨯==
σ MPa S Pa 5. 5020
10101-=⨯-=-=σ
θ
五、 工程应用题
1. 某厂生产的锅炉汽包，其工作压力为2.5Mpa ，汽包圆筒的平均直径为816 mm ，壁厚为16 mm，试求汽包圆筒壁被的薄膜应力σσθ
和m
。
【解】 P=2.5Mpa D=816mm S=16mm
1. 00196. 0816
16
<==D S 属薄壁容器 MPa S PD m 875. 311648165. 24=⨯⨯==σ MPa S PD m 75. 631628165. 22=⨯⨯==σ
2. 有一平均直径为10020 mm的球形容器，其工作压力为0.6Mpa ，厚度为20 mm，试求该球形容器壁内的工作压力是多少。 【解】 P=0.6Mpa D=10020mm S=20mm
1. 0001996. 010020
20<==D S 属薄壁容器 MPa S PD m 15. 7520410020
6. 04=⨯⨯===σσθ
3. 有一承受气体内压的圆筒形容器，两端封头均为椭圆形封头，已知：圆筒平均直径为2030 mm，筒体与封头厚度均为30 mm，工作压力为3Mpa ，试求；
⑴圆筒壁内的最大工作压力； ⑵若封头椭圆长，短半轴之比分别为
，2，2.5时，计算封头上薄膜应
力的σσθ
和m
的最大值并确定其所在的位臵。
【解】(1 圆筒 P=3Mpa D=2030mm S=30mm
1. 00148. 02030
30<==D S 属薄壁容器 MP S PD m 75. 50304203024=⨯⨯==σ
最大工作应力：MP S PD 5. 10130
22030
22=⨯⨯==σθ
（2）椭球：
① 时 2=b
a
在x=0，y=b,（顶点处）有最大值
MP b a S Pa m 78. 7130
2210153 (2 (max =⨯⨯⨯===σσ
θ
② 时 2=b
a ，在x=0,y=b处（顶点处）
MP b a S Pa m 5. 101302210153 (2 (max =⨯⨯⨯===σσ
θ
在x=a,y=0点（边缘处）
MP b a S Pa 5. 10130
2210153 (2 (max -=⨯⨯⨯-=-
=σθ
③ 时 5. 2=b
a ，在x=0,y=b处（顶点处）
MP b a S Pa m 88. 1263025. 210153 (2 (max =⨯⨯⨯==σ
在x=a,y=0点（边缘处）
MP b
a S Pa 69. 215 2(2 (22
max -=-=σθ
《化工设备机械基础》习题解答
第三章 内压薄壁容器的应力分析 六、 名词解释 A 组：
⒈薄壁容器：容器的壁厚与其最大截面圆的内径之比小于0.1的容器。 ⒉回转壳体：壳体的中间面是直线或平面曲线绕其同平面内的固定轴线旋转360°而成的壳体。
⒊经线：若通过回转轴作一纵截面与壳体曲面相交所得的交线。 ⒋薄膜理论：薄膜应力是只有拉压正应力没有弯曲正应力的一种两向应力状态，也称为无力矩理论。
⒌第一曲率半径：中间面上任一点M 处经线的曲率半径。 ⒍小位移假设：壳体受力以后，各点位移都远小于壁厚。
⒎区域平衡方程式：计算回转壳体在任意纬线上径向应力的公式。 ⒏边缘应力：内压圆筒壁上的弯曲应力及连接边缘区的变形与应力。 ⒐边缘应力的自限性：当边缘处的局部材料发生屈服进入塑性变形阶段时，弹性约束开始缓解，原来不同的薄膜变形便趋于协调，边缘应力就自动限制。
七、 判断题（对者画√，错着画╳） A 组：
1. 下列直立薄壁容器，受均匀气体内压力作用，哪些能用薄膜理论求解壁内应力？哪些不能？
（1） 横截面为正六角形的柱壳。（×） （2） 横截面为圆的轴对称柱壳。（√） （3） 横截面为椭圆的柱壳。 （×） （4） 横截面为圆的椭球壳。 （√） （5） 横截面为半圆的柱壳。 （×） （6） 横截面为圆的锥形壳。 （√）
2. 在承受内压的圆筒形容器上开椭圆孔，应使椭圆的长轴与筒体轴线平行。（×）
3. 薄壁回转壳体中任一点，只要该点的两个曲率半径R R
2
1
=，则该点的两向
应力σσθ
=m
。 （√）
4. 因为内压薄壁圆筒的两向应力与壁厚成反比，当材质与介质压力一定时，则壁厚大的容器，壁内的应力总是小于壁厚小的容器。（×） 5. 按无力矩理论求得的应力称为薄膜应力，薄膜应力是沿壁厚均匀分布的。（√）
B 组：
1. 卧式圆筒形容器，其内介质压力，只充满液体，因为圆筒内液体静载荷不是沿轴线对称分布的，所以不能用薄膜理论应力公式求解。（√） 2. 由于圆锥形容器锥顶部分应力最小，所以开空宜在锥顶部分。（√） 3. 凡薄壁壳体，只要其几何形状和所受载荷对称于旋转轴，则壳体上任何一点用薄膜理论应力公式求解的应力都是真实的。（×）
4. 椭球壳的长，短轴之比a/b越小，其形状越接近球壳，其应力分布也就越趋于均匀。（√）
5. 因为从受力分析角度来说，半球形封头最好，所以不论在任何情况下，都必须首先考虑采用半球形封头。（×）
八、 指出和计算下列回转壳体上诸点的第一和第二曲率半径 A 组：

图 3-31
图
图 3-29

2、
球壳上任一点 R R R ==21
2、圆锥壳上之M 点 ∞=1R α
cos 22R m
=
3、碟形壳上之连接点A 与B
21
A 点： 在球壳上：R C A R R ==→21: (
在弧面上：R B A R r R ==→ 211, : (
B 点： 在弧面上：r A B R r R ==→ 211, : (
在圆柱壳上：r B B R R =∞=→ 21, : ' (

2
, 21R R =
∞= 2. 圆锥壳与柱壳的连接点A 及锥顶点B
α
cos , : (21R
B A R R =
∞=→ R B R R =∞=→21, : (柱 0, :21=∞=R R B
九、 计算下列各种承受气体均匀内压作用的薄壁回转壳体上诸点的薄膜应力σσθ
和m
。
A 组：

22
MP S PD m 6384100824=⨯⨯==σ
S
P
R
R m =
+2
1
θ
MP S
PD
634==
σ
θ
2. 圆锥壳上之A 点和B 点，已知：p=0.5Mpa，D=1010mm，S=10mm，a=30o。
α
cos 2, :21D
A R R =
∞=点 MP S PD m 58. 14866. 010410105. 0cos 4=⨯⨯⨯==ασ S
P
R
R m =
+2
1
θ
MP S PD 16. 29866
. 01021010
5. 0cos 2=⨯⨯⨯==
ασ
θ
0, :21=∞=R R B 点
0==σ
σθ
m
3. 椭球壳上之A ，B ，C 点，已知：p=1Mpa，a=1010mm，b=505mm，S=20mm。B 点处坐标x=600mm。
2== 标准椭圆形封头 b
b b y x A R R 2
2
21, : , 0==
==点（
23
MP S Pa m 5. 5020
10101=⨯==
=θσσ
MPa sb
P
B b a x a
m 3. 43 (2 2
224
=--=
σ点：
MPa b a x a a sb
P
b
a x a 7. 27 (2 (2 222442
224=⎥⎦
⎤⎢⎣⎡-----=
θσ
: 0, (==y a x C 点
MPa S Pa m 25. 25202101012=⨯⨯==
σ MPa S Pa 5. 5020
10101-=⨯-=-=σ
θ
十、 工程应用题
1. 某厂生产的锅炉汽包，其工作压力为2.5Mpa ，汽包圆筒的平均直径为816 mm ，壁厚为16 mm，试求汽包圆筒壁被的薄膜应力σσθ
和m
。
【解】 P=2.5Mpa D=816mm S=16mm
1. 00196. 0816
16
<==D S 属薄壁容器 MPa S PD m 875. 311648165. 24=⨯⨯==σ MPa S PD m 75. 631628165. 22=⨯⨯==σ
2. 有一平均直径为10020 mm的球形容器，其工作压力为0.6Mpa ，厚度为20 mm，试求该球形容器壁内的工作压力是多少。 【解】 P=0.6Mpa D=10020mm S=20mm
1. 0001996. 010020
20<==D S 属薄壁容器 MPa S PD m 15. 7520410020
6. 04=⨯⨯===σσθ
3. 有一承受气体内压的圆筒形容器，两端封头均为椭圆形封头，已知：圆
24
筒平均直径为2030 mm，筒体与封头厚度均为30 mm，工作压力为3Mpa ，试求；
⑴圆筒壁内的最大工作压力； ⑵若封头椭圆长，短半轴之比分别为
2，2，2.5时，计算封头上薄膜应
力的σσθ
和m
的最大值并确定其所在的位臵。
【解】(1 圆筒 P=3Mpa D=2030mm S=30mm
1. 00148. 02030
30<==D S 属薄壁容器 MP S PD m 75. 50304203024=⨯⨯==σ
最大工作应力：MP S PD 5. 10130
22030
22=⨯⨯==σθ
（2）椭球：
① 时 2=b
a
在x=0，y=b,（顶点处）有最大值
MP b a S Pa m 78. 7130
2210153 (2 (max =⨯⨯⨯===σσ
θ
② 时 2=b
a ，在x=0,y=b处（顶点处）
MP b a S Pa m 5. 101302210153 (2 (max =⨯⨯⨯===σσ
θ
在x=a,y=0点（边缘处）
MP b a S Pa 5. 10130
2210153 (2 (max -=⨯⨯⨯-=-
=σθ
③ 时 5. 2=b
a
，在x=0,y=b处（顶点处）
MP b a S Pa m 88. 12630
25. 210153 (2 (max =⨯⨯⨯==σ
25
在x=a,y=0点（边缘处）
MP b
a S Pa 69. 215 2(2 (22
max -=-=σθ 《化工设备机械基础》习题解答
第四章 内压薄壁圆筒与封头的强度设计
二、 填空题
A 组：
1. 有一容器, 其最高气体工作压力为1.6Mpa, 无液体静压作用, 工作温度≤150℃且装有安全阀, 试确定该容器的设计压力p=(1.76 Mpa;计算压力p c =( 1.76 Mpa;水压试验压力p T =(2.2 MPa. 2. 有一带夹套的反应釜, 釜内为真空, 夹套内的工作压力为0.5MPa, 工作温度<200℃, 试确定:
(1釜体的计算压力(外压p c =( -0.6 MPa;釜体水压试验压力p T =( 0.75 MPa.
(2夹套的计算压力(内压p c =( 0.5 MPa;夹套的水压试验压力p T =( 0.625 MPa.
3. 有一立式容器, 下部装有10m 深, 密度为ρ=1200kg/m3的液体介质, 上部气体压力最高达0.5MPa, 工作温度≤100℃, 试确定该容器的设计
压力p=( 0.5 MPa;计算压力p c =( 0.617 MPa;水压试验压力p T =(0.625 MPa.
4. 标准碟形封头之球面部分内径R i =( 0.9 Di ; 过渡圆弧部分之半径r=( 0.17 Di .
5. 承受均匀压力的圆平板, 若周边固定, 则最大应力是(径向 弯曲应力, 且最大应力在圆平板的(边缘 处; 若周边简支, 最大应力是( 径向 和( 切向 弯曲应力, 且最大应力在圆平板的( 中心 处.
6. 凹面受压的椭圆形封头, 其有效厚度Se 不论理论计算值怎样小, 当K ≤1时, 其值应小于封头内直径的( 0.15 %;K>1时,Se 应不小于封头内直径的( 0.3 %.
7. 对于碳钢和低合金钢制的容器, 考虑其刚性需要, 其最小壁厚S min =( 3 mm;对于高合金钢制容器, 其最小壁厚S min =( 2 mm. 8. 对碳钢,16MnR,15MnNbR 和正火的15MnVR 钢板制容器, 液压试验时, 液体温度不得低于( 5 ℃, 其他低合金钢制容器(不包括低温容器, 液压试验时, 液体温度不得低于( 15 ℃. 三、
判断是非题(是者画√; 非者画×
1. 厚度为60mm 和6mm 的16MnR 热轧钢板, 其屈服点是不同的, 且60mm 厚钢
板
的
σ
s
大
于
6mm
厚
钢
板
的
σ
s
.
( ×
2. 依据弹性失效理论, 容器上一处的最大应力达到材料在设计温度下的
屈服点σs(t时, 即宣告该容器已经”失效”. ( √
3. 安全系数是一个不断发展变化的数据, 按照科学技术发展的总趋势, 安全
系
数
将
逐
渐
变
小
.
( √
4. 当焊接接头结构形式一定时, 焊接接头系数随着监测比率的增加而减小. ( ×
5. 由于材料的强度指标σb 和σs(σ0.2 是通过对试件作单向拉伸试验而侧得, 对于二向或三向应力状态, 在建立强度条件时, 必须借助于强
度理论将其转换成相当于单向拉伸应力状态的相当应力. ( √ ） 四、 工程应用题
A 组： 1、
有一DN2000mm 的内压薄壁圆筒, 壁厚Sn=22mm,承受的最大气体工作压力p w =2MPa,容器上装有安全阀, 焊接接头系数φ=0.85,厚度附加量为C=2mm,试求筒体的最大工作应力.
【解】（1）确定参数：p w =2MPa; pc =1.1p w =2.2MPa（装有安全阀）; D i = DN=2000mm( 钢板卷制; Sn =22mm; Se = S n -C=20mm
φ=0.85（题中给定）; C=2mm（题中给定）.
（2）最大工作应力：
a e t MP S S D p 1. 11120
2
202000(2. 22 (=⨯+⨯=+=
σ 2、 某球形内压薄壁容器, 内径为D i =10m,厚度为S n =22mm,若令
焊接接头系数φ=1.0,厚度附加量为C=2mm,试计算该球形容器的最
大允许工作压力. 已知钢材的许用应力[σ]t =147MPa.
【解】（1）确定参数：D i =10m; Sn =22mm; φ=1.0; C=2mm; [σ]t =147MPa.
S e = Sn -C=20mm.
（2）最大工作压力：球形容器.
a
e i t w
MP S D S P 17. 120
1000020
0. 11474][4][=+⨯⨯⨯=+=φσ
3、 某化工厂反应釜, 内径为1600mm, 工作温度为5℃~105℃, 工
作压力为1.6MPa, 釜体材料选用0Cr18Ni9Ti 。采用双面焊对接接头, 局部无损探伤, 凸形封头上装有安全阀, 试设计釜体厚度。 【解】
（1）确定参数：D i =1600mm; tw =5~105℃;
p w =1.6MPa; pc =1.1 pw =1.76MPa（装有安全阀） φ=0.85（双面焊对接接头, 局部探伤） C 2=0（对不锈钢，当介质腐蚀性轻微时）
材质：0Cr18Ni9Ti [σ]t =112.9MPa（按教材附录9
表16-2，内插法取值）
[σ] =137MPa
（2）计算厚度：
mm p D p S c
t 8. 1476
. 185. 09. 11221600
76. 1][2=-⨯⨯⨯=
-=
φσ
C1=0.8mm（按教材表4-9取值，GB4237-92《不锈钢热轧钢板》）,
C=C1+C2=0.8mm.
名义壁厚：S n =S+C+圆整， S+C=14.8+0.8=15.6mm.
圆整后，S n =16mm. （3） 水压试验校核 s e
e i T T S S D p φσσ9. 02
(≤+=
有效壁厚 Se = Sn -C=16-0.8=15.2mm 试验压力 MPa P
P t
T
67. 29
. 112137
76. 125. 1][][25. 1=⨯
⨯==σσ 计算应力 141.86MPa 15.2
2 15.2 (16002.67 2 (=⨯+⨯=+=e e i T T S S D P σ 应力校核
MPa 8. 15685. 02059. 0 9. 0=⨯⨯=φσs
φσσS T 9. 0 < ∴ 水压试验强度足够
4、
有一圆筒形乙烯罐, 内径D i =1600mm,壁厚S n =16mm,计算压力
为p c =2.5MPa,工作温度为-3.5℃，材质为16MnR, 采用双面焊对接接头, 局部无损探伤, 厚度附加量C=3mm,试校核贮罐强度。
【解】（1）确定参数：D i =1600mm; S n =16mm; t w =-3.5℃; p c =2.5MPa.
φ=0.85（双面焊对接接头, 局部探伤）
16MnR ： 常温下的许用应力 [σ] = 170 MPa
设计温度下的许用应力 [σ]t = 170 MPa 常温度下的屈服点 σs = 345 MPa
有效壁厚：Se = Sn － C = 16 － 3 = 13 mm （2）强度校核
最大允许工作压力[Pw ]
][ 2][e i t w S D S p +=φσMPa 33. 213
16001385. 01702=+⨯⨯⨯=
∵ Pc ＞[Pw ] ∴ 该贮罐强度不足
9、
设计容器筒体和封头厚度。已知内径D i =1400mm,计算压力
p c =1.8MPa,设计温度为40℃, 材质为15MnVR, 介质无大腐蚀性. 双面焊对接接头,100%探伤。封头按半球形、标准椭圆形和标准碟形三种形式算出其所需厚度, 最后根据各有关因素进行分析, 确定一最佳方案。
【解】（1）确定参数：D i =1400mm; pc =1.8MPa; t=40℃;
φ=1.0（双面焊对接接头,100%探伤）；C 2=1mm.
（介质无大腐蚀性）
15MnVR ：假设钢板厚度: 6~16mm ，则：
[σ]t =177MPa ， [σ] =177MPa ，σs = 390 MPa
（2）筒体壁厚设计：
mm p D p S c
t i c 16. 78
. 10. 117721400
8. 1][2=-⨯⨯⨯=
-=
φσ
C 1=0.25mm（按教材表4-9取值，GB6654-94《压力容器用钢板》） C=C1+C2=1.25mm.
名义壁厚：S n =S+C+圆整， S+C=7.16+1.25=8.41mm. 圆整后，S n =9mm. （3） 筒体水压试验校核
31
s e
e i T T S S D p φσσ9. 02
(≤+=
有效壁厚 Se = Sn -C=9-1.25=7.75mm 试验压力 MPa P
P t
T
25. 2177
177
8. 125. 1][][25. 1=⨯
⨯==σσ 计算应力
204.35MPa 7.75
2 7.75 (14002.25 2 (=⨯+⨯=+=
e T S S D P σ
应力校核
MPa 35113909. 0 9. 0=⨯⨯=φσs
φσσS T 9. 0 < ∴ 筒体水压试验强度足够
（4）封头厚度设计
半球形封头：
mm p D p S c
t i c 57. 38
. 10. 117741400
8. 1][4=-⨯⨯⨯=
-=
φσ
C 1=0.25mm（按教材表4-9取值，GB6654-94《压力容器用钢板》） C=C1+C2=1.25mm.
名义壁厚：S n =S+C+圆整， S+C=3.57+1.25=4.82mm. 圆整后，S n =5mm.
标准椭圆封头：
mm p D Kp S c
t i c 1. 78
. 15. 00. 117721400
8. 10. 15. 0][2=⨯-⨯⨯⨯⨯=
-=
φσ
名义壁厚：S n =S+C+圆整， S+C=7.1+1.25=8.35mm. 圆整后，S n =9mm. 标准碟形封头：
32
mm p D Mp S c
t 4. 98
. 15. 00. 117721400
8. 1325. 15. 0][2=⨯-⨯⨯⨯⨯=
-=
φσ
名义壁厚：S n =S+C+圆整， S+C=9.4+1.25=10.65mm. 圆整后，S n =11mm.
从计算结果看，最佳方案是选用标准椭圆封头。
《化工设备机械基础》习题解答
第五章 外压圆筒与封头的设计
二、 判断是非题（对者画√， 错者画X ） 1．
假定外压长圆筒和短圆筒的材质绝对理想，制造的精度绝对保
证，则在任何大的外压下也不会发生弹性失稳。 （ X ） 2．
18MnMoNbR 钢板的屈服点比Q235-AR 钢板的屈服点高108%，因此，
用18MnMoNbR 钢板制造的外压容器，要比用Q235-AR 钢板制造的同一
设计条件下的外压容器节省许多钢材。 （ X ） 3．
设计某一钢制外压短圆筒时，发现采用20g 钢板算得的临界压力
比设计要求低10%，后改用屈服点比20g 高35%的16MnR 钢板，即可满足设计要求。 （ X ） 4．
几何形状和尺寸完全相同的三个不同材料制造的外压圆筒，其临
界失稳压力大小依次为：P cr
不锈钢
> P cr
铝
> P cr
铜
。
33
（ X ） 5．
外压容器采用的加强圈愈多，壳壁所需厚度就愈薄，则容器的总
重量就愈轻。（ X ） 三、 填空题
a 受外压的长圆筒，侧向失稳时波形数n=（2）；短圆筒侧向失稳时波形数为n>（2）的整数。
b 直径与壁厚分别为D ，S 的薄壁圆筒壳，承受均匀侧向外压p 作用时，其环向应力σθ=（PD/2S），经向应力σm （PD/4S），它们均是（压）应力，且与圆筒的长度L （无）关。
c 外压容器的焊接接头系数均取为Φ=（1）；设计外压圆筒现行的稳定安全系数为m=（3）。
d 外压圆筒的加强圈，其作用是将（长）圆筒转化成为（短）圆筒，以提高临界失稳压力，减薄筒体壁厚。加强圈的惯性矩应计及（加强圈）和（加强圈和圆筒有效段组合截面）。
e 外压圆筒上设臵加强圈后，对靠近加强圈的两侧部分长度的筒体也起到加强作用，该部分长度的范围为（加强圈中心线两侧各为0.55e S D 0的壳体）。 四、 工程应用题 A 组：
1、图5-21中A ，B ，C 点表示三个受外压的钢制圆筒，材质为碳素钢，σ
s
=216MPa，E=206GPa。试回答：
（1）A ，B ，C 三个圆筒各属于哪一类圆筒？它们失稳时的波形数n 等
于（或大于）几？
34
（2）如果将圆筒改为铝合金制造（σs
