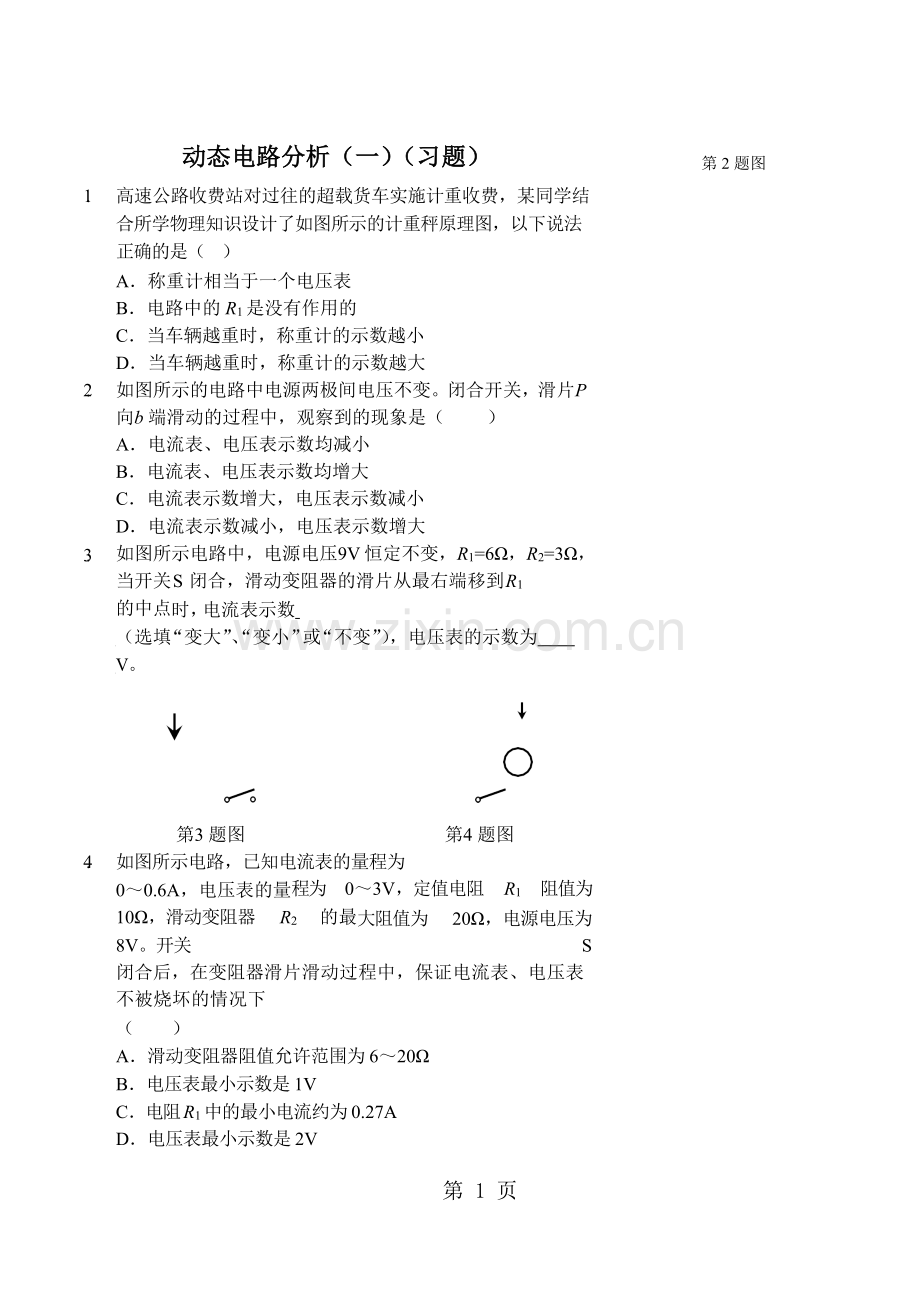

动态电路分析（一）（习题）
1. 高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）
A．称重计相当于一个电压表B．电路中的 R1 是没有作用的
C．当车辆越重时，称重计的示数越小
D．当车辆越重时，称重计的示数越大
2. 如图所示的电路中电源两极间电压不变。闭合开关，滑片 P 向 b 端滑动的过程中，观察到的现象是（ ） A．电流表、电压表示数均减小 B．电流表、电压表示数均增大 C．电流表示数增大，电压表示数减小
D．电流表示数减小，电压表示数增大
3. 如图所示电路中，电源电压 9V 恒定不变，R1=6Ω，R2=3Ω， 当开关 S 闭合，滑动变阻器的滑片从最右端移到 R1 的中点时，电流表示数 （选填“变大”、“变小”或“不变”），电压表的示数为 V。

第 3 题图 第 4 题图
4. 如图所示电路，已知电流表的量程为 0～0.6A，电压表的量程为 0～3V，定值电阻 R1 阻值为 10Ω，滑动变阻器 R2 的最大阻值为 20Ω，电源电压为 8V。开关 S 闭合后，在变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下
（ ） A．滑动变阻器阻值允许范围为 6～20Ω B．电压表最小示数是 1V
C．电阻 R1 中的最小电流约为 0.27A D．电压表最小示数是 2V
第 2 题图

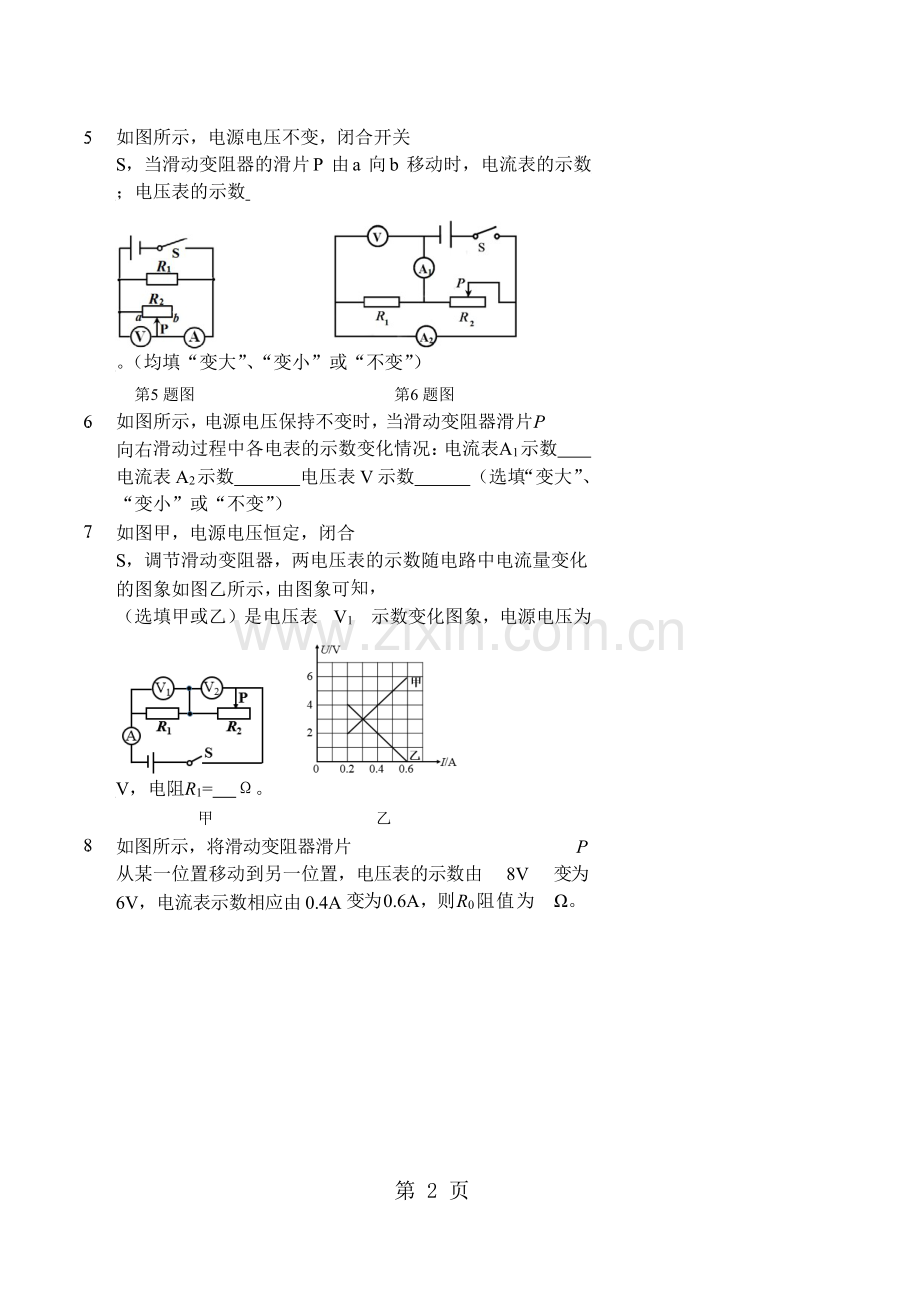

5. 如图所示，电源电压不变，闭合开关 S，当滑动变阻器的滑片 P 由 a 向 b 移动时，电流表的示数 ；电压表的示数 。（均填“变大”、“变小”或“不变”）
第 5 题图 第 6 题图
6. 如图所示，电源电压保持不变时，当滑动变阻器滑片 P 向右滑动过程中各电表的示数变化情况：电流表 A1 示数 电流表A2 示数 电压表V 示数 （选填“变大”、 “变小”或“不变”）

7. 如图甲，电源电压恒定，闭合 S，调节滑动变阻器，两电压表的示数随电路中电流量变化的图象如图乙所示，由图象可知， （选填甲或乙）是电压表 V1 示数变化图象，电源电压为 V，电阻 R1= Ω。
甲 乙
8. 如图所示，将滑动变阻器滑片 P 从某一位置移动到另一位置，电压表的示数由 8V 变为 6V，电流表示数相应由 0.4A 变为 0.6A，则 R0 阻值为 Ω。

9. 如图甲所示，电源电压保持不变，小灯泡的额定电压为 6V。闭合开关 S 后，当滑片P 从 R 的一端滑到另一端的过程中， 小灯泡的 I-U 关系图象如图乙所示。
（1）额定电压下，小灯泡的电阻是 Ω；
（2） 灯丝的电阻是 （选填“变化”或“不变”）的。
（3） 电源电压为 V。
（4） 滑动变阻器的最大阻值为 Ω。
10. 如图 1 所示，滑动变阻器是通过改变接入电路中电阻线的 来改变接入电路中的电阻，从而逐渐改变电路中的 。如将 A、D 接线柱接入电路，则电路使用的是 段电阻线，欲增大电路中的电流应使滑片 P 向 （选填“A”或“B”）端移动。

如图 2 所示，要求开关控制整个电路，滑动变阻器调节灯泡 L1 的亮度，L1 与 L2 互不影响，请连接实物图， 并画出对应的电路图。
图 2
【参考答案】
1. D
2. D
3. 不变，变大
4. D
5. 变小；不变
6. 变小，不变，不变
7. 甲，6；10
8. 10
9. 30；变化；6；45
10. 长度；电流；AP；A
