2025年钻孔灌注桩施工质量控制要点.pptx

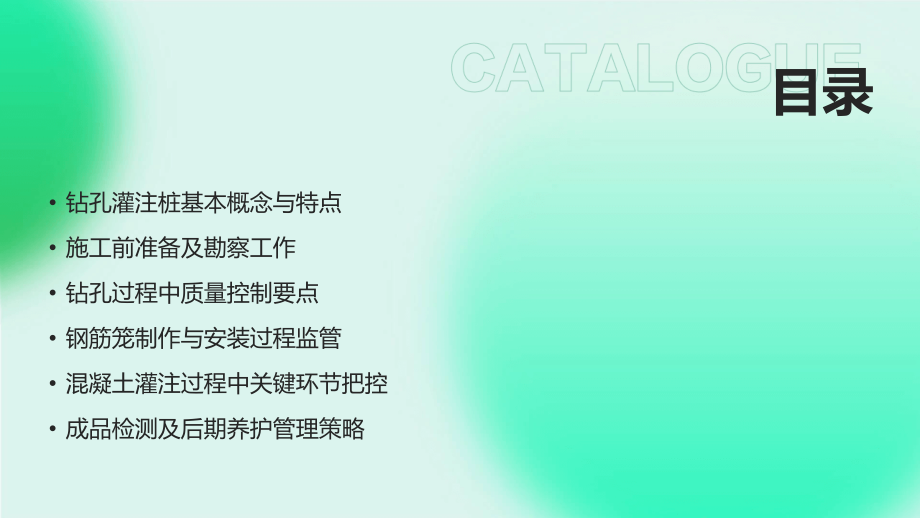

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,2025年钻孔灌注桩施工质量控制要点,汇报人：,2025-1-20,目录,钻孔灌注桩基本概念与特点,施工前准备及勘察工作,钻孔过程中质量控制要点,钢筋笼制作与安装过程监管,混凝土灌注过程中关键环节把控,成品检测及后期养护管理策略,01,钻孔灌注桩基本概念与特点,钻孔灌注桩是通过在地基中钻孔，然后灌注混凝土形成的桩基础，广泛应用于各类建筑工程中。,定义,根据成孔方式的不同，可分为机械钻孔灌注桩、人工挖孔灌注桩等；根据桩身承载特性的不同，可分为端承型钻孔灌注桩、摩擦型钻孔灌注桩等。,分类,钻孔灌注桩定义及分类,施工准备,钻孔施工,在钢筋笼安装完成后进行混凝土灌注，注意控制混凝土的配合比、坍落度和灌注速度。,混凝土灌注,根据设计要求制作钢筋笼，并安装到位，注意钢筋笼的定位和固定。,钢筋笼制作与安装,钻孔完成后进行清孔，确保孔内无杂物，并检查孔径、孔深等参数是否符合设计要求。,清孔与检查,包括场地平整、设备调试、材料准备等工作。,采用机械或人工方式在地基中钻孔，注意控制孔径、孔深和垂直度。,施工工艺流程简介,质量要求与标准,成孔质量要求,孔径、孔深、垂直度等参数应符合设计要求，孔壁应平整无坍塌。,钢筋笼质量要求,钢筋笼的制作和安装应符合相关标准和设计要求，钢筋间距、焊接质量等应严格控制。,混凝土灌注质量要求,混凝土应均匀密实，无离析、夹渣等现象，灌注过程中应注意避免断桩、缩颈等质量问题。,验收标准,钻孔灌注桩施工完成后，应按照相关标准和规范进行验收，确保桩身质量符合要求。,02,施工前准备及勘察工作,现场勘察与地质分析,地形地貌调查,了解施工区域的地形特点，包括地面起伏、坡度等信息。,地质构造探测,通过地质勘探，查明地层结构、岩土性质及地下水情况。,地质风险评估,评估施工区域的地质风险，如滑坡、泥石流等自然灾害的可能性。,环境影响评价,分析施工对周边环境的影响，提出相应的环保措施。,设计文件审查,对钻孔灌注桩的设计图纸、技术说明等文件进行细致审查。,设计方案审查与优化建议,01,施工方案优化,根据现场实际情况，提出施工方案的优化建议，以提高施工效率和质量。,02,技术难题预判,针对可能出现的技术难题进行预判，并制定相应的解决方案。,03,质量安全保障措施,完善质量安全管理体系，确保施工过程中的质量和安全。,04,材料设备清单编制,供应商选择与合同签订,根据施工需求，编制详细的材料设备清单。,挑选信誉良好的供应商，签订采购合同，确保材料设备供应的及时性和稳定性。,材料设备采购与储备计划,材料设备质量检验,对进场的材料设备进行严格的质量检验，确保其满足施工要求。,储备计划制定,根据施工进度和现场情况，制定合理的材料设备储备计划。,选拔经验丰富的施工人员，组建高效的施工队伍。,在施工前召开技术交底会议，向施工队伍详细讲解施工图纸、施工方案及技术要点。,对施工人员进行安全教育培训，提高他们的安全意识和操作技能。,根据工程总体进度要求，合理安排各施工阶段的进度计划。,施工队伍组织与技术交底,施工队伍组建,技术交底会议,安全教育培训,施工进度安排,03,钻孔过程中质量控制要点,机械选择依据,根据地质条件、孔径大小和施工环境，选择合适的钻孔机械，如旋挖钻、冲击钻等。,操作规范重要性,确保操作人员熟悉机械性能，遵循操作规程，减少人为失误，提高钻孔质量。,钻孔机械选择与操作规范,包括密度、粘度、含砂率等，需定期检测并调整至规定范围内。,根据地质变化和施工情况，及时调整泥浆配比，确保其性能满足施工要求。,泥浆在钻孔过程中起到冷却钻头、携带渣土和护壁的作用，其性能指标对钻孔质量至关重要。,泥浆性能指标,调整策略,泥浆性能指标监测与调整策略,孔径检测,检测方法：采用孔径检测仪或超声波测孔仪进行检测。,检测标准：孔径应符合设计要求，且不应小于规定值。,孔深和垂直度检测,检测方法：孔深可采用测绳或测深仪进行测量；垂直度可采用垂线法或全站仪进行测量。,检测标准：孔深和垂直度应符合设计要求，且偏差不应超过规定限值。,孔径、孔深和垂直度检测方法及标准,塌孔处理：加大泥浆比重，提高护壁能力；严重时可采用粘土或砂土回填至塌孔位置以上，重新钻孔。,卡钻处理：分析卡钻原因，采取相应措施，如调整泥浆性能、改变钻进参数等；必要时可请专业人员协助处理。,遇到问题处理措施,应急预案内容：包括人员安全撤离、设备物资保护、现场秩序维护等方面。,实施要求：定期对施工人员进行应急培训和演练，确保在紧急情况下能够迅速响应并有效处置。,应急预案制定与实施,遇到问题处理措施和应急预案,04,钢筋笼制作与安装过程监管,钢筋材料验收及加工要求,钢筋质量证明文件检查,确保每批钢筋都有合格的质量证明文件，包括厂家合格证、材质单等。,钢筋外观检查,对钢筋进行外观检查，确保其表面无锈蚀、油污等缺陷。,钢筋力学性能检测,按照规范要求对钢筋进行力学性能检测，确保其强度、延性等指标符合要求。,钢筋加工要求,钢筋加工应按照图纸和规范要求进行，确保尺寸、形状、角度等准确无误。,结构设计合理性,钢筋笼的结构设计应满足承载力、稳定性等要求，确保其在施工和使用过程中的安全性。,焊接工艺评定,对钢筋笼的焊接工艺进行评定，确保其满足相关标准和规范的要求。,焊缝质量检查,对钢筋笼的焊缝进行质量检查，确保其无裂纹、夹渣、未熔合等缺陷。,焊接变形控制,在焊接过程中应采取措施控制焊接变形，确保钢筋笼的尺寸和形状符合要求。,钢筋笼结构设计和焊接工艺,根据钢筋笼的尺寸和重量选择合适的运输方式，确保其在运输过程中不受损坏。,制定详细的现场安装方案，包括吊装方法、定位措施等，确保钢筋笼能够准确、快速地安装到位。,在安装过程中对钢筋笼的位置、垂直度等进行实时监控，及时纠正偏差。,制定明确的安装验收标准，对安装完成的钢筋笼进行全面检查，确保其符合设计和规范要求。,钢筋笼运输和现场安装方法,运输方式选择,现场安装方法,安装过程监控,安装验收标准,保护层厚度设置方法,在钢筋笼制作和安装过程中采取措施确保保护层的厚度符合要求，如在钢筋笼外侧设置垫块等。,不合格处理措施,对于保护层厚度不合格的部位，应采取措施进行处理，如补焊垫块、涂抹防锈涂料等。,保护层厚度检查方法,采用无损检测方法对钢筋笼的保护层厚度进行检查，确保其满足设计和规范要求。,保护层厚度要求,根据设计和规范要求确定钢筋笼的保护层厚度，确保其能够有效地保护钢筋不受腐蚀。,保护层厚度设置和检查,05,混凝土灌注过程中关键环节把控,控制骨料质量和级配,选用质地坚硬、级配良好的骨料，提高混凝土的密实性和强度。同时，控制骨料的含泥量和泥块含量，降低混凝土收缩和开裂的风险。,配合比设计原则,根据工程要求、施工条件、原材料性能等因素，综合考虑强度、耐久性、工作性、经济性等指标，设计出合理的混凝土配合比。,优化水泥用量,在保证混凝土强度和耐久性的前提下，通过选用优质掺合料和外加剂，降低水泥用量，减少混凝土水化热和收缩变形。,混凝土配合比优化建议,搅拌设备性能评估,根据搅拌站的实际生产能力，结合施工进度计划，核算搅拌站的生产能力是否满足施工需要。如有不足，应及时调整或增加设备。,生产能力核算,原材料储备情况检查,检查搅拌站的原材料储备是否充足，质量是否合格。特别是水泥、掺合料等关键原材料，应保证其供应稳定、质量可靠。,检查搅拌站的搅拌主机、计量系统、控制系统等设备的性能是否稳定可靠，能否满足混凝土生产的需求。,搅拌站生产能力评估,管道布置原则,输送管道应布置得合理、紧凑，减少弯头和接头数量，降低输送阻力和堵管风险。同时，应便于清洗和保养。,输送管道布置和清洗保养,清洗保养制度建立,制定输送管道的清洗保养制度，明确清洗保养的周期、方法和责任人。每次使用后应及时清洗管道，防止混凝土残留在管道内硬化堵管。,堵管处理措施,在输送过程中如发生堵管现象，应立即停止输送并查明原因。根据堵管的具体情况采取相应的处理措施，如反泵泄压、拆卸清洗等。,灌注速度、压力和时间参数设置,灌注速度控制,根据孔径、孔深、地质条件等因素综合确定灌注速度。在灌注过程中应保持速度稳定，避免忽快忽慢导致混凝土离析或堵管。,灌注压力设置,灌注压力应根据混凝土的流动性、输送距离和管道阻力等因素进行设置。压力过小可能导致灌注不畅，压力过大则可能损坏管道或设备。,灌注时间把控,严格控制每节桩的灌注时间，确保在混凝土初凝前完成整根桩的灌注工作。如因特殊情况需要中断灌注，应采取相应措施防止断桩事故的发生。,06,成品检测及后期养护管理策略,承载力检测,通过静载试验，检测桩的竖向承载力是否满足设计要求。,完整性检测,采用低应变反射波法或超声波检测法，检查桩身是否存在缺陷、断裂等情况。,桩位偏差检测,测量桩顶平面位置和高程，确保桩位偏差符合规范要求。,桩径和垂直度检测,通过开挖检查或钻孔取芯验证，确保桩径和垂直度满足设计要求。,成品桩质量检测项目和标准,异常情况处理方案,承载力不足,分析原因，采取补桩、注浆加固等处理措施，确保承载力满足要求。,桩身缺陷,根据缺陷类型和程度，采取修补、加固或报废等处理措施。,桩位偏差过大,评估偏差对结构安全和使用功能的影响，采取补救措施或调整设计方案。,施工中的其他问题,如遇到地下障碍物、机械设备故障等，应及时调整施工方案，确保施工进度和质量。,根据混凝土强度增长情况和设计要求，合理划分养护周期，确保桩身混凝土充分硬化。,养护周期划分,制定详细的养护计划，明确责任人和监督措施，定期检查养护情况，确保养护质量。,执行情况监督,如发现桩身出现裂缝、剥落等现象，应及时采取措施进行修补，避免影响桩的使用寿命。,养护过程中的问题处理,后期养护周期划分和执行情况监督,01,02,03,总结经验教训，持续改进提升,对施工过程中出现的问题进行总结分析，找出原因并制定改进措施，避免类似问题再次发生。,01,加强施工人员的培训和教育，提高施工技能和质量意识，确保施工质量和安全。,02,积极引进新技术、新工艺和新材料，不断优化施工方案，提高施工效率和质量水平。,03,THANKS,感谢观看,
