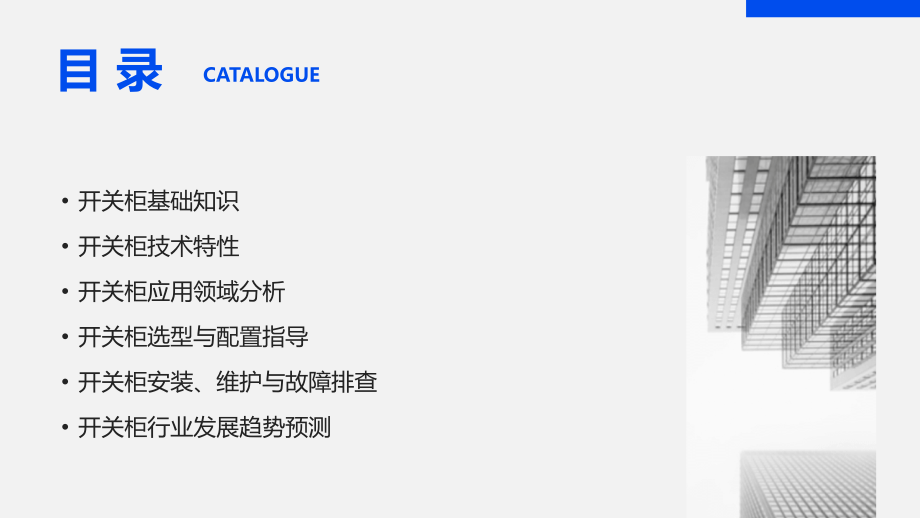

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,8/1/2011,#,全面解析：2025年开关柜知识要点,2025-1-1,目 录,CATALOGUE,开关柜基础知识,开关柜技术特性,开关柜应用领域分析,开关柜选型与配置指导,开关柜安装、维护与故障排查,开关柜行业发展趋势预测,开关柜基础知识,01,定义,开关柜是一种电气设备，用于电力系统中的发电、输电、配电和电能转换等过程中，起到通断、控制或保护电路等作用。,作用,开关柜在电力系统中扮演着重要角色，能够确保电力系统的安全运行，提高供电可靠性和电能质量。,开关柜定义及作用,其他特殊类型开关柜,如环网柜、预装式变电站等，适用于特定的电力系统和应用场合。,低压开关柜,主要用于低压配电系统，如GCK、GCS、MNS等型号，具有结构紧凑、分段能力高、动热稳定性好等优点。,高压开关柜,主要用于高压电力系统，如KYN28A-12等型号，能够满足高电压、大电流的通断和控制需求，具有较高的安全防护等级。,开关柜的主要类型,柜体结构,是开关柜中的核心部件，用于在电路发生过载、短路等故障时自动切断电流，保护电路和设备的安全。,断路器,隔离开关,主要用于在检修或维护时隔离电源，确保人员和设备的安全。同时，隔离开关还具备一定的通断能力，可在必要时切断小电流电路。,开关柜通常由柜体、断路器、隔离开关、互感器、避雷器等主要部件组成，柜体具有防护作用，能够防止人员直接接触带电部分。,开关柜的结构与组成,用于将高电压或大电流转换为低电压或小电流，以供测量仪表和保护装置使用，提高测量的准确性和保护装置的可靠性。,互感器,用于保护开关柜免受雷电过电压的侵袭，防止雷电对开关柜造成损坏。避雷器通常并联在被保护设备或设施上，当雷电过电压来临时，避雷器能够将过电压限制在安全范围内。,避雷器,开关柜的结构与组成,开关柜技术特性,02,电气性能参数详解,额定电压与电流,明确开关柜的额定电压、额定电流及其容忍范围，确保设备在正常工作条件下稳定运行。,短路电流承受能力,分析开关柜在短路情况下的电流承受能力，以及相应的保护措施，防止设备损坏。,电气间隙与爬电距离,阐述开关柜内部电气元件之间的安全间隙和爬电距离要求，确保设备的安全性能。,绝缘性能与介电强度,介绍开关柜的绝缘材料、绝缘结构设计以及介电强度测试方法，保障设备在高电压环境下的可靠性。,机械设计特点及优势,分析开关柜的机械结构设计，如何实现紧凑布局和模块化组装，提高设备的可维护性和扩展性。,结构紧凑与模块化设计,探讨开关柜在材质选择方面的考虑，如金属材料的强度、耐腐蚀性等，以及表面处理技术对设备性能的影响。,介绍开关柜在抗震方面的设计和安装方式，以适应不同环境下的使用需求。,材质选择与表面处理,阐述开关柜的通风散热设计，如何有效控制设备在运行过程中的温升，确保设备的稳定运行。,通风散热与温升控制,01,02,04,03,抗震性能与安装方式,内部电弧故障防护,阐述开关柜在内部电弧故障情况下的防护措施，如何降低故障对设备和人身安全的危害。,安全操作与警示标识,介绍开关柜的安全操作规程和警示标识设置，提高操作人员的安全意识和操作技能。,接地保护与雷电防护,分析开关柜的接地保护设计和雷电防护措施，确保设备在恶劣天气条件下的安全运行。,安全防护等级与IP代码,解释开关柜的安全防护等级分类及其对应的IP代码，明确设备在防尘、防水等方面的保护能力。,安全防护措施与标准,开关柜应用领域分析,03,开关柜在发电厂中用于控制和保护发电机组，确保电力稳定输出。,在高压输电网络中，开关柜起到关键作用，实现电能的传输与分配。,在城市和农村配电系统中，开关柜对电能进行再次分配，满足用户多样化需求。,终端用户处，开关柜提供电能计量、控制与保护功能，确保用电安全。,电力系统中的应用,发电环节,输电环节,配电环节,用电环节,电机控制,对生产线上的电机进行精确控制，确保各执行机构准确、高效地完成预定动作。,安全保护,在工业自动化系统中，开关柜提供过载、短路等保护功能，确保生产安全。,数据采集与监控,开关柜内置的数据采集系统可实时收集设备运行数据，为生产监控与优化提供依据。,生产线控制,开关柜作为自动化生产线的重要组成部分，实现设备的启动、停止及速度控制。,工业自动化领域的应用,新能源汽车充电设施中的应用,充电站建设,开关柜为新能源汽车充电站提供电源分配与保护功能，支持快速充电需求。,02,04,03,01,电能计量与结算,开关柜内置的电能计量功能可准确记录充电量，为充电费用结算提供依据。,充电桩控制,开关柜实现对充电桩的远程监控与控制，确保充电过程的安全与高效。,故障诊断与排除,开关柜具备故障诊断功能，可及时发现并处理潜在的安全隐患，确保充电设施的稳定运行。,开关柜选型与配置指导,04,安全性能要求,确保所选开关柜具备相应的安全防护等级，如防尘、防水、防爆等，以满足特定环境条件下的使用需求。,明确使用场景,根据开关柜所在电力系统的位置和作用，如变电站、配电房、工业生产线等，选择适合的开关柜类型。,考虑负荷需求,根据所需承载的电流、电压及短路容量等参数，选定合适的开关柜型号和规格。,根据需求选择合适的开关柜类型,开关柜配置方案建议,主开关选择,根据系统容量、短路电流水平及保护要求，选用合适的主开关设备，如断路器、负荷开关等。,配电保护配置,配置相应的保护装置，如过载保护、短路保护、接地保护等，确保系统安全可靠运行。,监控与控制系统,根据实际需求，配置智能监控装置和控制系统，实现远程监控、故障诊断及自动化操作等功能。,辅助设施配置,考虑配置必要的辅助设施，如照明、通风、加热等，以改善开关柜运行环境并延长设备使用寿命。,案例一,某大型变电站开关柜配置方案。分析该变电站的电力系统结构、负荷特点及运行要求，介绍其开关柜选型与配置的具体做法和经验教训。,典型案例分析与讨论,案例二,某工业生产线配电系统优化改造。针对原有配电系统存在的问题和不足，提出开关柜优化改造方案，并讨论改造后的效果及改进建议。,案例三,某城市商业综合体开关柜设计与实施。结合商业综合体的用电特点和安全管理要求，阐述其开关柜设计的思路和实施方案，并分享实施过程中的注意事项和经验总结。,开关柜安装、维护与故障排查,05,现场勘察,确认安装位置、尺寸及环境是否符合开关柜的要求。,设备检查,核对开关柜型号、规格及数量，检查设备外观是否完好，内部元器件是否齐全。,施工准备,制定安装方案，准备所需工具和材料，确保施工人员熟悉安装流程和安全规范。,安全措施,做好现场安全防护，确保施工人员和设备安全，预防意外事故发生。,安装前的准备工作和注意事项,日常维护与保养方法分享,清洁保养,定期清理开关柜内外灰尘和杂物，保持设备干净整洁。,紧固检查,定期检查开关柜各连接部位是否松动，及时进行紧固处理。,润滑调整,对开关柜中的机械部件进行润滑，确保动作灵活可靠。,绝缘检测,定期检测开关柜的绝缘性能，预防电气故障发生。,电气故障排查,针对开关柜出现的电气故障，检查电路连接、元器件损坏等情况，及时修复或更换损坏部件。,针对开关柜绝缘性能下降的问题，检查绝缘件是否受潮、老化或损坏，采取相应措施进行干燥、更换或修复处理。,对于开关柜的机械故障，如操作机构失灵、传动部件卡涩等，进行拆解检查、调整间隙或更换磨损部件。,当开关柜的保护功能出现异常时，检查保护装置的设置、接线及元器件状态，确保其动作准确可靠。,常见故障排查及解决方案,机械故障处理,绝缘故障解决,保护功能异常,开关柜行业发展趋势预测,06,定制化解决方案,针对不同行业客户的实际需求，提供定制化的开关柜解决方案，以满足不同场景的应用需求。,智能化技术融合,开关柜行业正积极引入物联网、大数据、云计算等先进技术，实现设备状态实时监测、远程控制及智能化管理。,高效节能设计,通过采用新型材料、优化结构设计等手段，提高开关柜的能效比，降低能耗，助力绿色电网建设。,技术创新与智能化发展方向,优先选用可再生、可回收的环保材料，减少对环境的影响，提高产品的可持续性。,环保材料选择,通过优化产品结构和电气性能，降低开关柜在运行过程中的能耗，提高能源利用效率。,节能降耗设计,采用环保的生产工艺和设备，减少生产过程中的废弃物排放，实现绿色制造。,绿色生产工艺,绿色环保理念在产品设计中的应用,01,02,03,未来市场需求分析与预测,随着全球范围内基础设施建设的不断推进，开关柜市场将迎来持续增长的发展机遇。,基础设施建设需求,新能源行业的快速发展将带动开关柜市场的需求增长，尤其是在风电、光伏等领域的应用将更加广泛。,新能源领域需求,传统电网的智能化改造将成为未来开关柜市场的重要增长点，智能化开关柜的需求将不断提升。,智能化改造需求,THANK YOU,
