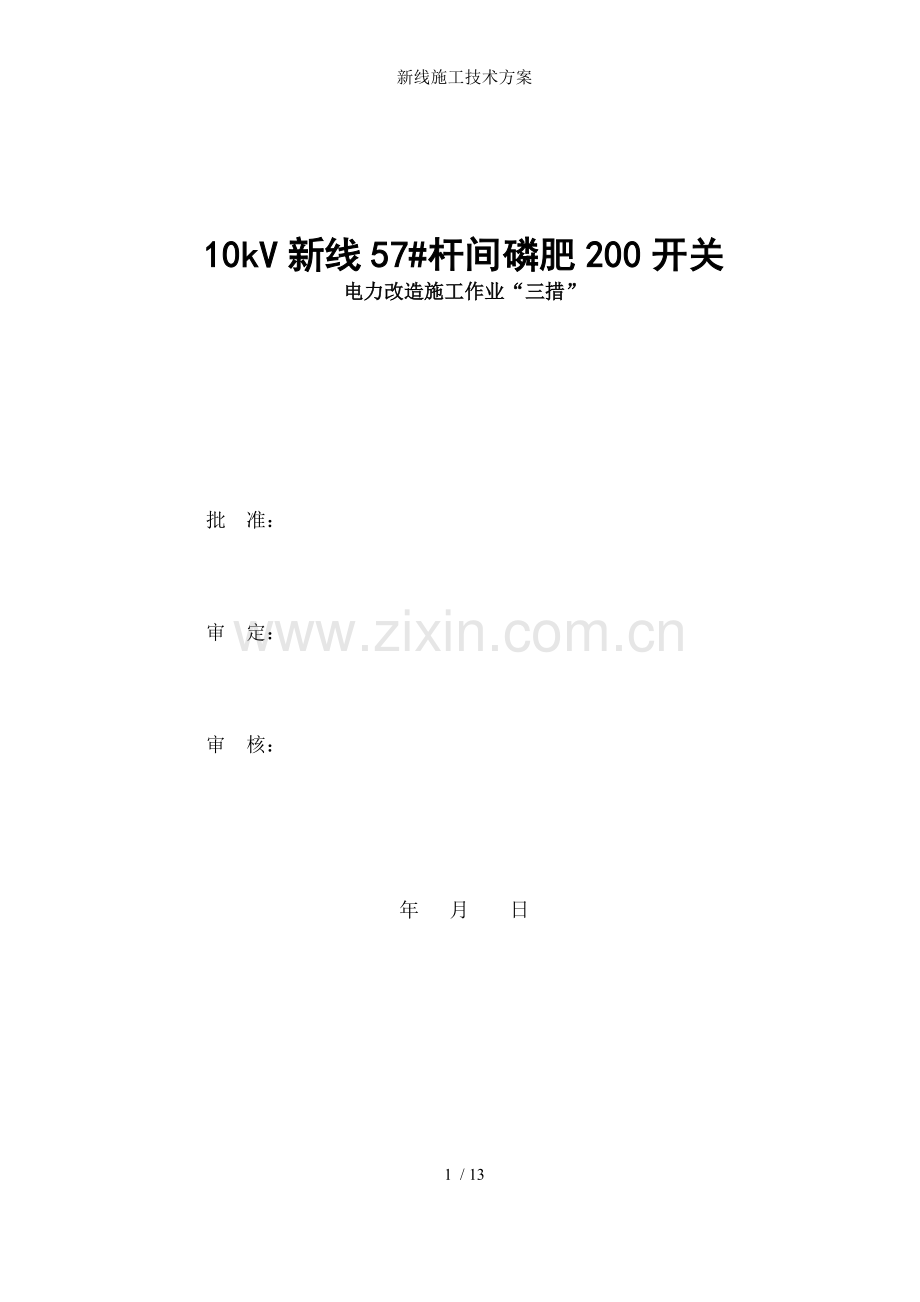

新线施工技术方案

10kV新线57#杆间磷肥200开关
电力改造施工作业“三措”

批 准：

审 定：

审 核：

年 月 日

附件2

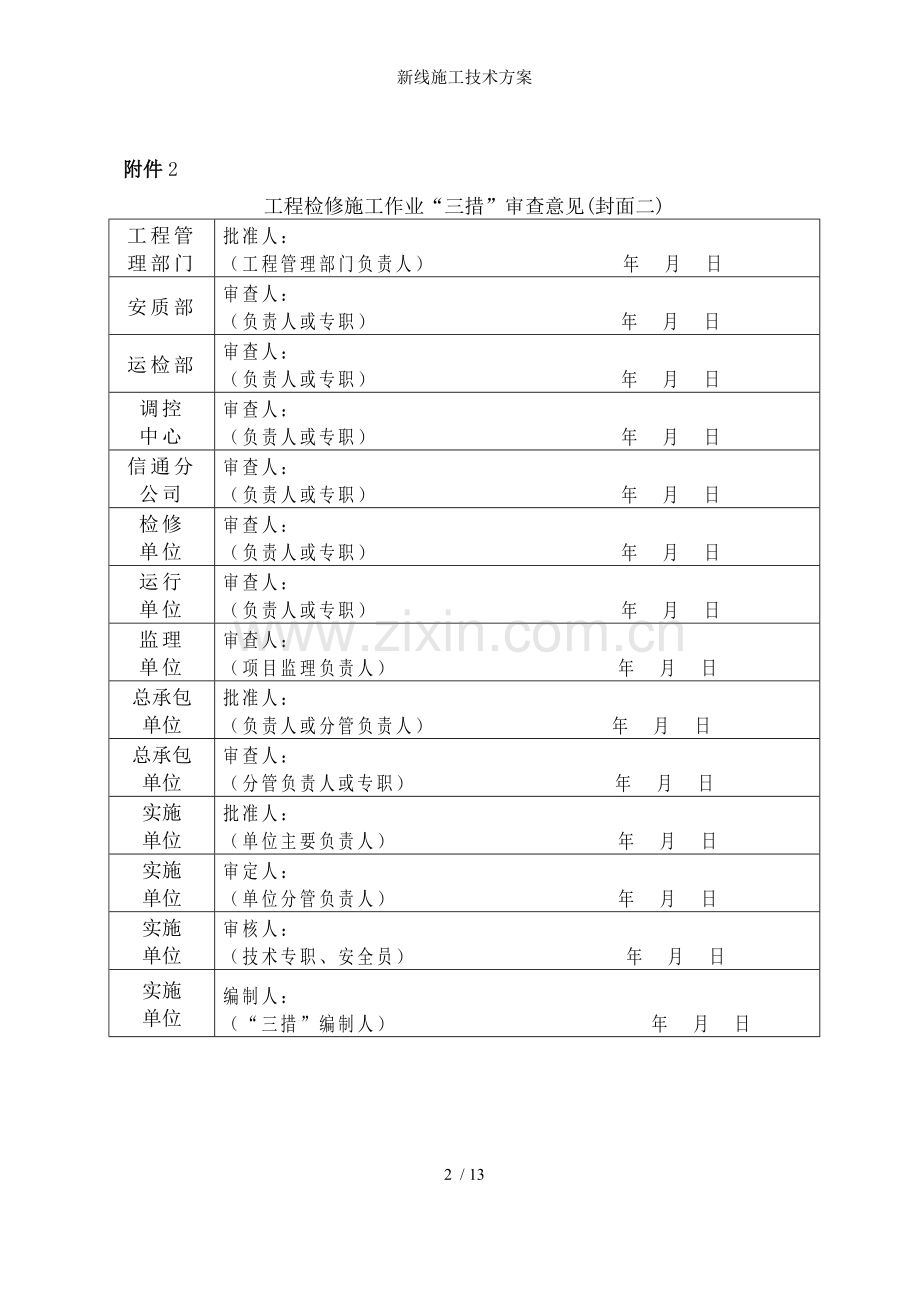

工程检修施工作业“三措”审查意见(封面二)
工程管理部门
批准人：
（工程管理部门负责人） 年 月 日
安质部
审查人：
（负责人或专职） 年 月 日
运检部
审查人：
（负责人或专职） 年 月 日
调控
中心
审查人：
（负责人或专职） 年 月 日
信通分公司
审查人：
（负责人或专职） 年 月 日
检修
单位
审查人：
（负责人或专职） 年 月 日
运行
单位
审查人：
（负责人或专职） 年 月 日
监理
单位
审查人：
（项目监理负责人） 年 月 日
总承包
单位
批准人：
（负责人或分管负责人） 年 月 日
总承包
单位
审查人：
（分管负责人或专职） 年 月 日
实施
单位
批准人：
（单位主要负责人） 年 月 日
实施
单位
审定人：
（单位分管负责人） 年 月 日
实施
单位
审核人：
（技术专职、安全员） 年 月 日
实施
单位
编制人：
（“三措”编制人） 年 月 日
目 录
一、工程概况.............................................................
二、组织措施.............................................................
三、技术措施.............................................................
电气安装部分
（一）、线路部分
1、开关、刀闸
四、安全措施.............................................................
1、辨别作业危险点
2、现场管控措施
3、专责监护人
4、参加施工工作人员基本要求
5、按安规要求设置安全围栏
6、高处作业安全措施
附“三措学习记录”

一、工程概述
本工程施工组织设计编写的主要依据：
1、国家有关电力工程施工及验收规范。
2、本公司以往10千伏\20千伏电力工程施工现场资料。
3、《电力安全工作规程（线路部分）》DL5009.3-2009。
4、国家电网公司《电力建设安全健康及环境管理工作规定》。
5、国务院《建设工程安全生产管理条例》。
6、《电力安全工作规程》及有关安全管理的规章制度。
7、 本公司质量/环境/职业健康安全管理体系《管理手册》、《程序文件》、及有关标准、制度。

工程概况：配网自动化改造工程—供（配）电线路中环网柜改造（或整体更换）、开关站改造、智能小区变自动化改造：DTU设备安装、二次回路接线及调试，电缆安装及试验，光缆通讯部分敷设及熔接，及调度联调（遥信、遥测、遥控数据核对），安装测温装置及防误装置等。
1、停电范围：10kV新线#杆搭头线以下线路(带电作业）；10kV新线57#杆搭头线以下线路（带电作业）
2、停电时间：2010年6月3日08:30-17:30
3、工作内容：更换10kV新线57#杆间200开关为自动化柱开1台，联调。
二、组织措施
1、工程负责人：
负责工程施工的组织安排、政处协调、安全、工期、质量等工作。

2、工程技术负责人：
负责检查督查施工质量，对工程所用材料及工程质量严格把关，做好现场技术工作指导。
3、现场工作负责人：
负责整体工程的施工组织指挥、安排、安全质量和施工安装。
4、工作票负责人：
负责工程停电施工时正确安全的组织工作，现场安全措施是否完备，督促监护工作班成员遵守安全规程和执行现场安全措施。
5、现场安全负责人：
负责工程施工安全和现场施工的安全监督，确保施工现场的安全。
6、质量检验负责人：
检查、督促施工质量，做好现场施工质量的检验。
7、工作票签发人
负责所填安全措施是否正确完备，所派工作负责人和工作班人员是否适当和充足。
8、材料供应及生活后勤负责人：
负责工程施工及施工中的政措及青苗赔偿工作和现场生活后勤安排。
施工人员：（另小工：）
调试人员：

电气安装部分
三、技术措施
（一）架空线路部分
1、户外隔离开关、刀闸安装
1.1隔离开关安装及调整安装
（1） 借助铁滑轮及绳索（必要时使用起重设备）将户外隔离开关安装在支架上，并用热镀锌螺栓固定牢固。
（2） 静触头安装在电源侧，动触头安装在负荷侧。当热镀锌螺栓及户外单极隔离开关和支架只能作一点穿芯连接时，必须选择静触头为电源侧。
（3） 三极隔离开关应水平安装，刀口向上。户外三极隔离开关安装；单极隔离开关水平向下或及垂直方向成30°～45°角向下安装。户外单极隔离。
（4） 合闸无扭动偏斜现象，动触头及静触头压力正常，动触头合闸锁扣灵活无卡涩现象。
（5） 隔离开关处于合闸位置时，动触头的切入深度应符合产品要求，但应保证动触头距静触头底部有3～5mm 空隙；隔离开关处于分闸位置时，动静触头间的拉开距离≥200mm。
（6） 三极隔离开关分合闸时应保证三相同期偏差＜3mm。
（7） 三极隔离开关操动机构转动部分无卡涩现象，分合闸操作顺畅。
1.2一次接线及附件安装
（1） 选择的导线其截面应满足设计要求，导线在施工前应先用尺实际测量各跨安装点的准确长度，根据施工需要进行切割。
（2） 导线压接后不应使管口附近导线有隆起和松股，管表面应光滑，无裂纹。金具压接后，均应倒棱，去毛刺。
（3） 两端遇有铜铝连接时，应设有过渡措施。
（4） 引线应安装牢固、排列整齐美观。引线相间距离及对地距离应符合规定要求。
（5） 接线端子及引线的连接应采用线夹，接触面清洁无氧化膜，并涂以中性导电脂。
（6） 支架接地应可靠，紧固件及防松零件齐全。
（7） 户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出2～3丝扣。
（8） 裸露带电部分宜进行绝缘处理。
（9） 悬挂标志、警告牌等参照设计图纸及上级单位验收相关标准及文件的要求设置。
注：施工时注意现场设备实际规格，并按厂家安装说明书要求及安全措施进行规范施工。

（二）其他

四、安全措施
1、辨识作业危险源
10kV新线56#杆搭头线以上线路带电！！！10kV新界线57#杆搭头线以上线路带电！！！
下层路灯线带电！！！工作前确认路灯线电源已断开。
2、管控措施
注：附现场管控图
3、 专责监护人
（1）邹春龙专责监护。
4、参加施工工作人员基本要求
（1）参加本工程施工的人员，必须了解工程概况，认真学习本工程施工组织设计，在工程中严格执行《电力安全工作规程》和《电力建设安全分健康及环境管理工作规定》，施工班在施工前，必须认真勘察施工现场，制定和完善施工安全措施，并将安全措施和技术措施落到实处。
（2）组织措施中所确定的各项工作负责人必须坚持“安全第一，预防为主、综合治理”的方针，在工程中指导、检查、监督现场施工安全措施的实施，施工班班长要定期开展安全活动，认真执行配电作业安全风险分析预控卡、安全互保措施卡，正确领导工程安全生产，及时纠正不安全苗头，制止违章作业，确保工程施工安全。
（3）开工前应组织施工人员认真学习工程施工组织设计，严格执行电力《安规》，严禁违章指挥、违章作业、违反现场劳动纪律。进入现场施工前后应认真开好班前、班后会、开工、收工会，施工中应加强班组成员劳动安全互保工作，提高员工安全自我保护意识。做到一事一保，相互监督，务求实效，不流于形式。全面保证现场施工人员和设备安全。
（4）严格执行工作票制度、工作许可制度、工作监护制度和停电、验电、接地制度。积极开展工程施工过程的危险点控制、分析工作，认真执行配电工程施工危险点预控及安全互保措施卡，施工前工作负责人应对工作班成员交代清楚施工作业危险点及相关安措，对施工现场实行全过程的安全管理。
（5）停电前工作人员必须认真核对设备名称无误后，方可作业。验电工作应由两人进行，一人验电，一人监护。验电工作应使用合格的相应电压等级的验电工具，验电人员应戴绝缘手套。装设接地线工作，应先接接地端，后接导线端，拆除时顺序及此相反，工作人员必须使用合格的绝缘棒，人体不得触碰导线和地线。
（6）进入施工现场的人员（包括临时雇用的小工必须严格执行“一帽一卡”制度，确保A、白色安全帽前端贴有临工字样B、随身携带安全教育确认卡并签字C、年龄在18-55之间）都应戴好安全帽，并携带个人工具，雇用的临时工作人员应进行现场安全教育，并且必须在指定的工作范围内工作。
（7）进入施工现场的工作人员必须穿棉质工作服，必须戴好安全帽，高空作业必须系好安全带，工作负责人必须佩戴“工作负责人”袖标。
（8）全体工作人员在现场施工过程中严禁饮酒，如有违反者应责令其立即停止工作，离开现场并按旷工处理。
（9）使用电气工具时，应先检查电气工具开关、接地线、绝缘是否良好，严禁提着电气工具的导线或转动部分。
（10）作业现场应装设明显的遮拦、警告标志等。劝说行人和闲散人员远离到安全距离以外。
5、按安规要求设置安全围栏
现场设置可伸缩型围网，栏高120CM，红白相间颜色醒目，遮栏立柱应有反光膜或涂有反光漆。
6、高处作业安全措施
1）安全带和专作固定安全带的绳索在使用前应进行外观检查。安全带应按附录M定期抽查检验，不合格的不准使用。
2)安全带的挂钩或绳子应挂在结实牢固的构件或专为挂安全带用的钢丝绳上，并应采用高挂低用的方式。禁止系挂在移动或不牢固的物件上(如（隔离开关）闸刀支持绝缘子、瓷横担、未经固定的转动横担、线路支柱绝缘子、避雷器支柱绝缘子等)。
7.12高处作业应一律使用工具袋。较大的工具应用绳拴在牢固的构件上，工件、边角余料应放置在牢靠的地方或用铁丝扣牢并有防止坠落的措施，不准随便乱放，以防止从高空坠落发生事故。
3)在进行高处作业时，除有关人员外，不准他人在工作地点的下面通行或逗留，工作地点下面应有围栏或装设其他保护装置，防止落物伤人。
4)低温或高温环境下进行高处作业，应采取保暖和防暑降温措施，作业时间不宜过长。
5)梯子应坚固完整，有防滑措施。梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量。硬质梯子的横档应嵌在支柱上，梯阶的距离不应大于40cm，并在距梯顶1m处设限高标志。使用单梯工作时，梯及地面的斜角度为60°左右。梯子不宜绑接使用。人字梯应有限制开度的措施。人在梯子上时，禁止移动梯子。
6)使用软梯、挂梯作业或用梯头进行移动作业时，软梯、挂梯或梯头上只准一人工作。作业人员到达梯头上进行工作和梯头开始移动前，应将梯头的封口可靠封闭，否则应使用保护绳防止梯头脱钩。
7)利用高空作业车、带电作业车、叉车、高处作业平台等进行高处作业，高处作业平台应处于稳定状态，车辆移动时，作业平台上不准载人。
注：附核相图

附页：安全目标
1）安全目标：
1、不发生各类作业中的人身死亡、重伤事故。
2、不发生触电引起的人身伤亡或未遂事故。
3、不发生因机械伤害、机械倾覆等引起的人身伤亡事故、设备损坏事故或未遂事故。
4、杜绝发生重、特大交通事故，控制一般交通事故。
5、事故隐患处理率100%，安全措施落实检查合格率100%。
6、无工作票作业次数为0，工作票正确执行率为100%。
2)危险源控制：
在起吊、牵引设备过程中，受力纲丝绳的周围、上下方、内角侧和起吊物的下面，严禁有人逗留和通过。起吊重物不得从人头顶通过，吊臂下严禁站人。
A、危险源识别
危险源识别、风险评价及风险控制策划记录表
区域/活动
危险源
可能造成后果
风险评价
控制
措施
级别
交通安全
酒后驾车
车辆损坏、人员伤亡
3
CEF
开带病车、未经检验车
车辆损坏、人员伤亡
3
CEF
闯红灯
车辆损坏、人员伤亡
2
EF
车辆调头时忽视后面的车辆、行人
车辆损坏、人员伤害
2
EF
施工现场管理
坑、洞、沟等无盖板、也无围栏
人员伤亡
3
CEF
进入施工现场的人员不戴、穿或不正确使用安全帽、工作服、工作鞋
触电、伤、亡
2
CF
酒后进入施工现场
人员伤亡、设备损坏
1
EF

在生活区或人员密集区施工，无安全警示标牌或围栏等隔断措施
伤、亡
3
CEF
验电措施
在停电线路工作地段装设接地线前没有先验电
触电、死亡
1
CEF
没有使用相应电压等级的专用验电器验电
触电、死亡
1
CEF
没有按规定要求的顺序验电
触电、死亡
1
CEF
挂接地线措施
没有进行验电就挂接地线，没有在工作地段两段挂接地线或可能送电到停电线路的分支线没有挂接地线
触电、死亡
3
CEF
没有按先接（后拆）接地端后接（先拆）导线端的顺序挂、拆接地线
触电、死亡
1
CEF
各类作业
未戴安全帽，汽车吊倾覆，倒杆
人员伤亡
3
EF
使用不合格的安全工器具
BEF
注：A表示制定目标； B表示制定管理方案；C表示运行控制； D表示制定应急预案；E表示培训及教育； F表示加强监视和测量
B、重大危险源识别清单
区域/作业活动
重大危险源
可能造成后果
级别
控制措施
施工现场
作业、吊装设备
未戴安全帽、未按规定系安全带、绳
人员伤亡
3
加强人员培训
使用不合格的安全工器具、高处工作转移失去监护
人员伤亡
3
定期对安全工器具进行试验
汽车吊倾覆，倒杆
人员伤亡、设备损坏
3
加强人员培训，做好安全技术措施
电气试验
无可靠的安全技术措施
人员伤亡
3
做好安全技术措施
没有穿戴或未正确使用安全防护用品
人员伤亡
3
正确使用安全防护用品
使用不合格的安全工器具
人员伤亡
3
定期对安全工器具进行试验
试验人员人身触电
伤 亡
3
加强人员培训
附件4：
“三措”学习记录
学习时间

学习地点

组织人

学习人员
确认签名

补课人
