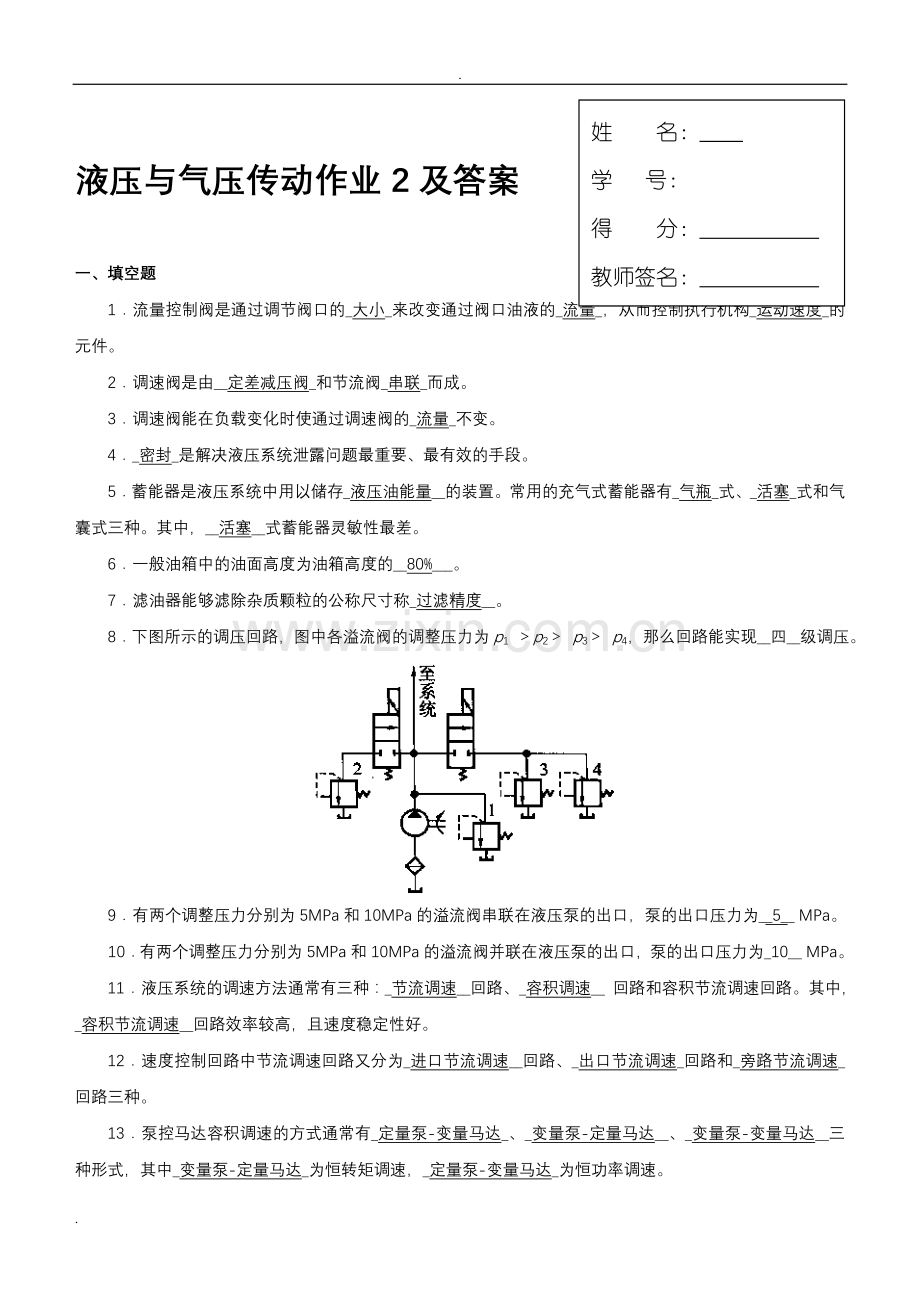

液压与气压传动作业2及答案

一、填空题
1．流量控制阀是通过调节阀口的_大小_来改变通过阀口油液的_流量_，从而控制执行机构_运动速度_的元件。
2．调速阀是由__定差减压阀_和节流阀_串联_而成。
3．调速阀能在负载变化时使通过调速阀的_流量_不变。
4．_密封_是解决液压系统泄露问题最重要、最有效的手段。
5．蓄能器是液压系统中用以储存_液压油能量__的装置。常用的充气式蓄能器有_气瓶_式、_活塞_式和气囊式三种。其中，__活塞__式蓄能器灵敏性最差。
6．一般油箱中的油面高度为油箱高度的__80%___。
7．滤油器能够滤除杂质颗粒的公称尺寸称_过滤精度__。
8．下图所示的调压回路，图中各溢流阀的调整压力为p1 ＞p2＞ p3＞ p4，那么回路能实现__四__级调压。

9．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为__5__ MPa。
10．有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为_10__ MPa。
11．液压系统的调速方法通常有三种：_节流调速__回路、_容积调速__ 回路和容积节流调速回路。其中，_容积节流调速__回路效率较高，且速度稳定性好。
12．速度控制回路中节流调速回路又分为_进口节流调速__回路、_出口节流调速_回路和_旁路节流调速_回路三种。
13．泵控马达容积调速的方式通常有_定量泵-变量马达_、_变量泵-定量马达__、_变量泵-变量马达__三种形式，其中_变量泵-定量马达_为恒转矩调速，_定量泵-变量马达_为恒功率调速。
14．湿空气是_干空气__和__水蒸气_的混合气体。
15．绝对湿度是指每立方米的湿空气中所含_水蒸气的质量_。
16．相对湿度是在同一温度下，湿空气中的_绝对湿度_和_饱和绝对湿度_的比值。
17．空气压缩机是依据气动系统所需要的_工作压力_和__流量___两个主要参数选择。
18．为保证气动系统正常工作，需要在压缩机出口处安装_后冷却器_以降低压缩空气的温度，将水蒸气及污油雾冷凝成液态水滴和油滴。
19．_空气过滤器、 减压阀_和油雾器组装在一起，称为气源调节装置。
20．气动系统使用_油雾器_是为了使各种气动元件得到润滑，其安装位置应尽可能靠近使用端。
21．与液压执行元件相比，气动执行元件的运动速度_快__，工作压力_低_，适用于低输出力的场合。但由于气体具有可压缩性，气动执行元件在_速度控制_和_抗负载影响_方面的性能劣于液压执行元件。
22．气-液阻尼缸是由将_气缸_和_液压缸__组合而成，它是以_压缩空气__为能源，并利用油液的_不可压缩性_来获得活塞的平稳运动。
23．在气动系统中，一般不设排气管道，压缩空气经_换向阀_向大气排放，需要用_消声器_来降低排气噪声。

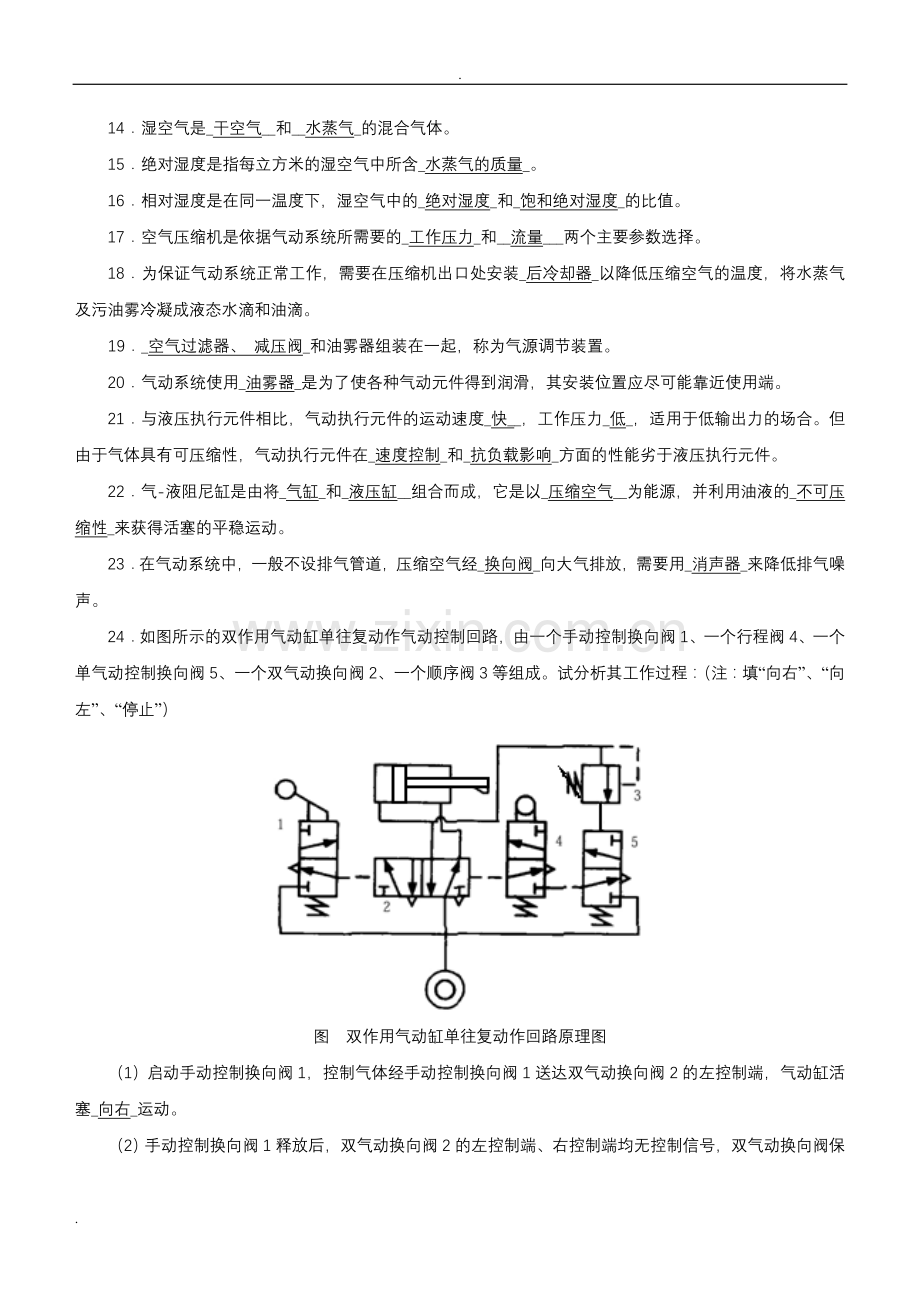

24．如图所示的双作用气动缸单往复动作气动控制回路，由一个手动控制换向阀1、一个行程阀4、一个单气动控制换向阀5、一个双气动换向阀2、一个顺序阀3等组成。试分析其工作过程：（注：填“向右”、“向左”、“停止”）

图 双作用气动缸单往复动作回路原理图
（1）启动手动控制换向阀1，控制气体经手动控制换向阀1送达双气动换向阀2的左控制端，气动缸活塞_向右_运动。
（2）手动控制换向阀1释放后，双气动换向阀2的左控制端、右控制端均无控制信号，双气动换向阀保持原状态，气动缸活塞_向左__运动。
（3）气动缸左腔压力上升，顺序阀3动作，气动换向阀5动作，当活塞杆压下机控阀4时，压缩空气经单气动换向阀5、机动换向阀4到达双气动换向阀2的右端，双气动换向阀2换向，气动缸活塞__向右_运动。
二、简答题
1．分析比较溢流阀、减压阀、顺序阀的作用及差别。
答：溢流阀：溢流阀的作用是控制所在油路液体的工作压力。当液体压力超过溢流阀的调定压力时，溢流阀阀口会自动开启，使油液回邮箱。
减压阀：减压阀的主要作用是降低系统某一支路的油液压力，使同一系统中有两个或多个不同的压力。减压阀利用进口压力油流经缝隙时产生压力损失的原理，使出口油液的压力低于进口压力，并能自动调节缝隙大小，从而保持出口压力恒定。
顺序阀：顺序阀的作用是控制液压系统中各元件的先后动作顺序。
2．说明O型、M型、P型、Y型、H型三位四通换向阀在中间位置时的特点。
答：O型：P、A、B、T四口全封闭，液压泵不卸荷，液压缸闭锁，可用于多个换向阀的并联工作。
M型：通口P、T相通，通口A、B封闭，液压缸闭锁，液压泵卸荷。
P型：P、A、B三个通口相通，通口T封闭，液压泵与液压缸相通，可组成差动回路。
Y型：P口封闭，A、B、T三口相通，液压缸活塞浮动，在外来的作用下可移动，液压泵不卸荷。
H型：P、A、B、T四口全部相通，液压缸活塞处于浮动状态，液压泵卸荷。
3．简述油箱的作用。
答：邮箱用于储存油液，以保证为液压系统供给充分的工作油液，同时还具有散热和使渗入油液中的污物沉淀等作用。
三、计算题
1．下图所示的液压回路中，已知液压缸的面积A1＝A3＝100cm2，A2＝A4＝50cm2，节流阀2上的压降Δpr＝0.2MPa，单向阀4的开启压力pK＝0.15MPa。当负载F1＝14000N，F2＝4250N，两个液压缸的活塞向右运动,且速度稳定不变。试求：（1）A、B、C各点的压力；（2）若液压缸速度v1＝3.5cm/s，v2＝4cm/s，求各液压缸的输入流量。

解：（1）计算A、B、C各点的压力
列出缸1的力平衡方程，进油压力即为C点压力,回油压力为零，故有

列出缸2的力平衡方程，进油压力即为B点压力,回油压力为单向阀的开启压力

(2)计算输入流量

2．下图（a）、（b）示回路的参数相同，液压缸有杆腔面积A=50cm2，负载FL=10000N，溢流阀的调定压力为5MPa。图（a）中减压阀和图（b）中顺序阀的调定压力均为3MPa。试分别确定此两回路在活塞匀速运动时和活塞向右运动到终点停止时A、B两处的压力。

解：
所以图（a）回路在活塞运动时A、B两处的压力为2MPa、2MPa；活塞运动到终点停止时A、B两处的压力5MPa、3MPa。
所以图（b）回路在活塞运动时A、B两处的压力为3MPa、2MPa；活塞运动到终点停止时A、B两处的压力5MPa、5MPa。
四、分析题
1．图示回油节流调速液压回路，动作循环为快进→工进→快退→停止。试读懂液压系统图，并完成液压系统电磁铁动作顺序表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）

电磁铁
动作
1YA
2YA
3YA
快进
＋
－
＋
工进
＋
－

快退
－
＋
－
停止
－
－
－

2．图示液压系统，动作循环为快进→工进→快退→停止。根据此回路的工作原理，填写电磁铁动作表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）

电磁铁
动作
1YA
2YA
3YA
快进
-
+
-
工进
-
+
-
快退
+
-
－
停止
-
-
－

3．某机床进给回路如下图所示，它可以实现快进→工进→快退→停止的工作循环。根据此回路的工作原理，填写电磁铁动作表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）

电磁铁
动作
1YA
2YA
3YA
快进
+
-
+
工进
+
-
-
快退
-
+
－
停止
-
-
－

.
