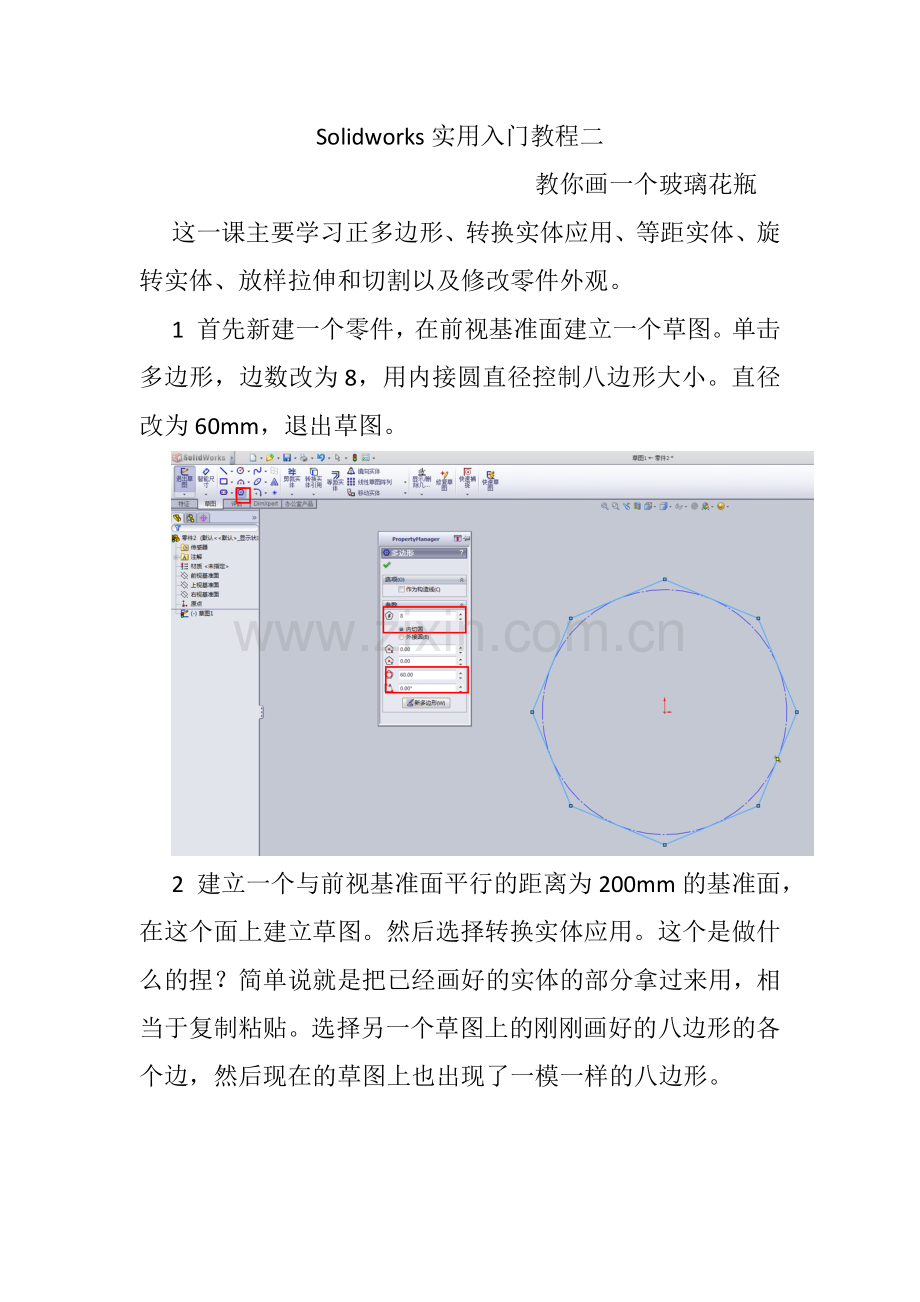

Solidworks实用入门教程二
教你画一个玻璃花瓶
这一课主要学习正多边形、转换实体应用、等距实体、旋转实体、放样拉伸和切割以及修改零件外观。
1 首先新建一个零件，在前视基准面建立一个草图。单击多边形，边数改为8，用内接圆直径控制八边形大小。直径改为60mm，退出草图。

2 建立一个与前视基准面平行的距离为200mm的基准面，在这个面上建立草图。然后选择转换实体应用。这个是做什么的捏？简单说就是把已经画好的实体的部分拿过来用，相当于复制粘贴。选择另一个草图上的刚刚画好的八边形的各个边，然后现在的草图上也出现了一模一样的八边形。

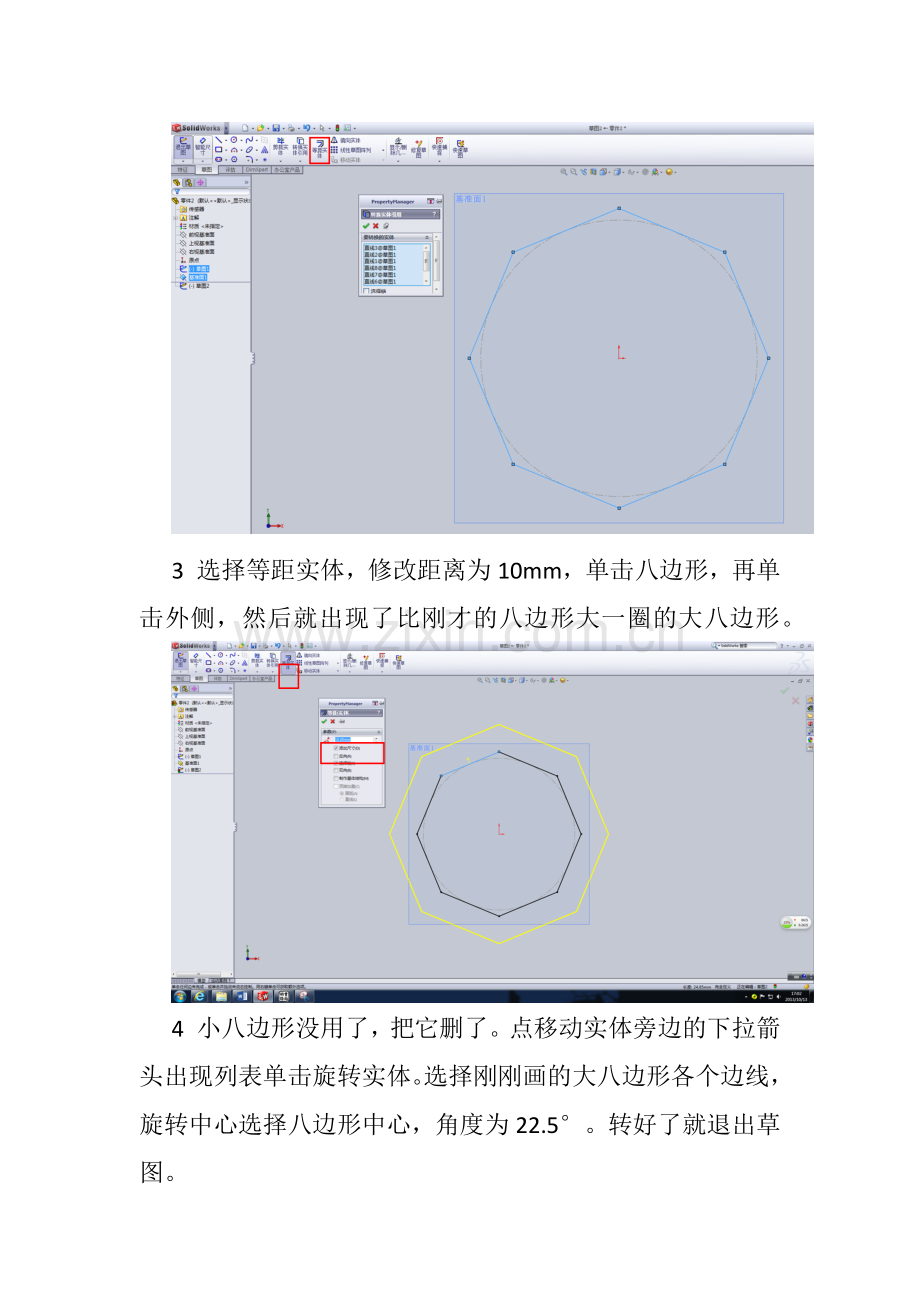

3 选择等距实体，修改距离为10mm，单击八边形，再单击外侧，然后就出现了比刚才的八边形大一圈的大八边形。

4 小八边形没用了，把它删了。点移动实体旁边的下拉箭头出现列表单击旋转实体。选择刚刚画的大八边形各个边线，旋转中心选择八边形中心，角度为22.5°。转好了就退出草图。

5按住ctrl键选择草图1草图2，然后单击放样凸台/基体。然后就出现了基本的外形，哇咔咔哈利路亚。

6 在前视基准面建立草图3，采用转换实体应用复制草图1 的小八边形，然后用等距实体画一个更小1mm的八边形。把大八边形删了，退出草图。在基准面1 建立草图4，用相似的方法，建一个比草图2小1mm的八边形，退出草图。

7 选择草图3 草图4 单击放样切割
切完了长这个样子

8 然后我们给它封底。在前视基准面建立草图5.转换实体应用复制草图1的八边形。然后把它反向拉伸2mm。现在它长这样。

9更改它的外观。选择上方的图标进行外观设计。更改颜色、透明度等参数。

最后它长这个样子

只有花瓶，木有花。。。
