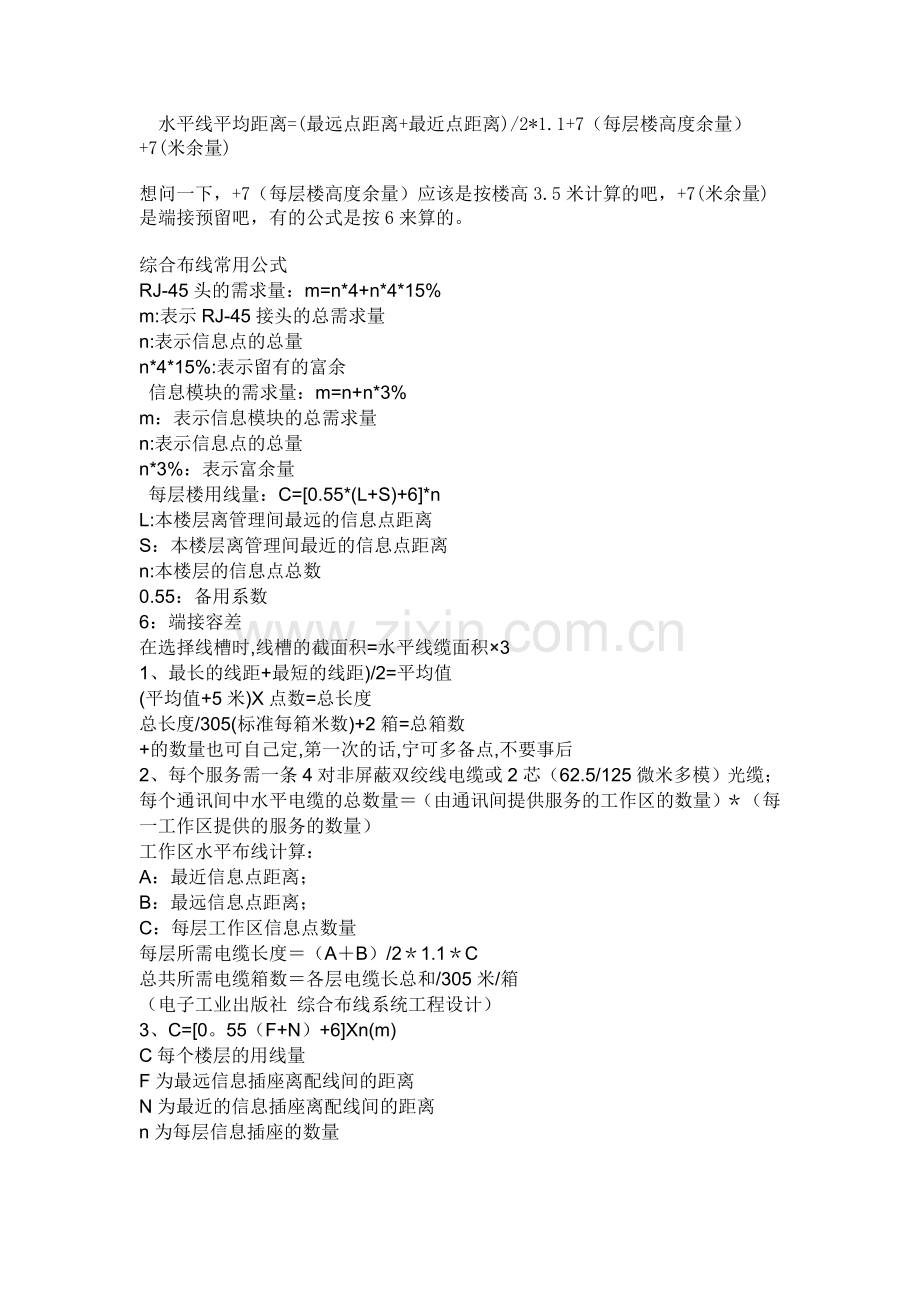

水平线平均距离=(最远点距离+最近点距离)/2*1.1+7（每层楼高度余量）+7(米余量)
想问一下，+7（每层楼高度余量）应该是按楼高3.5米计算的吧，+7(米余量) 是端接预留吧，有的公式是按6来算的。
综合布线常用公式
RJ-45头的需求量：m=n*4+n*4*15%
m:表示RJ-45接头的总需求量
n:表示信息点的总量
n*4*15%:表示留有的富余
信息模块的需求量：m=n+n*3%
m：表示信息模块的总需求量
n:表示信息点的总量
n*3%：表示富余量
每层楼用线量：C=[0.55*(L+S)+6]*n
L:本楼层离管理间最远的信息点距离
S：本楼层离管理间最近的信息点距离
n:本楼层的信息点总数
0.55：备用系数
6：端接容差
在选择线槽时,线槽的截面积=水平线缆面积×3
1、最长的线距+最短的线距)/2=平均值
(平均值+5米)X点数=总长度
总长度/305(标准每箱米数)+2箱=总箱数
+的数量也可自己定,第一次的话,宁可多备点,不要事后
2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；
每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）
工作区水平布线计算：
A：最近信息点距离；
B：最远信息点距离；
C：每层工作区信息点数量
每层所需电缆长度＝（A＋B）/2＊1.1＊C
总共所需电缆箱数＝各层电缆长总和/305米/箱
（电子工业出版社 综合布线系统工程设计）
3、C=[0。55（F+N）+6]Xn(m)
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离
n为每层信息插座的数量

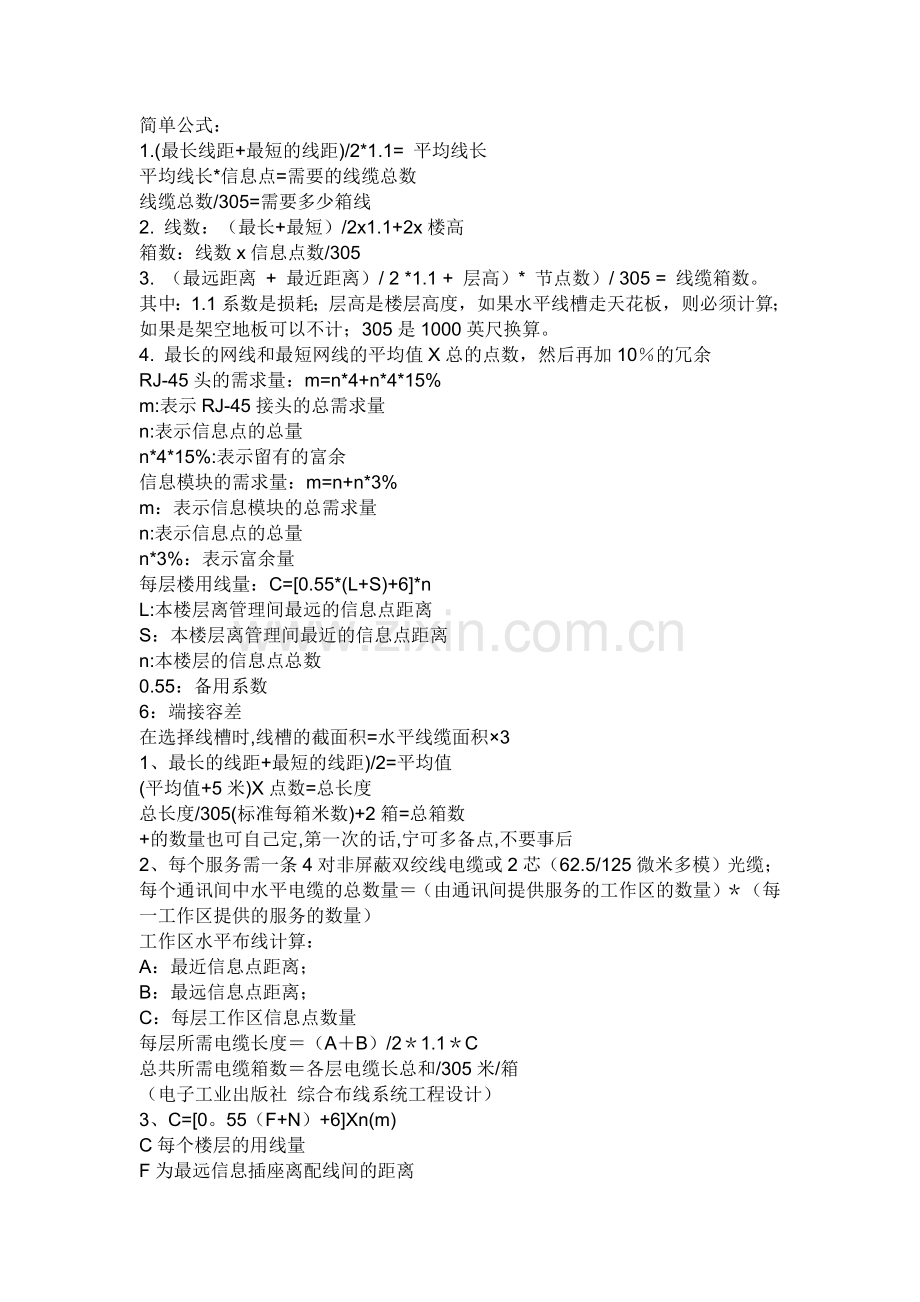

简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
2. 线数：（最长+最短）/2x1.1+2x楼高
箱数：线数x信息点数/305
3. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。
其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
RJ-45头的需求量：m=n*4+n*4*15%
m:表示RJ-45接头的总需求量
n:表示信息点的总量
n*4*15%:表示留有的富余
信息模块的需求量：m=n+n*3%
m：表示信息模块的总需求量
n:表示信息点的总量
n*3%：表示富余量
每层楼用线量：C=[0.55*(L+S)+6]*n
L:本楼层离管理间最远的信息点距离
S：本楼层离管理间最近的信息点距离
n:本楼层的信息点总数
0.55：备用系数
6：端接容差
在选择线槽时,线槽的截面积=水平线缆面积×3
1、最长的线距+最短的线距)/2=平均值
(平均值+5米)X点数=总长度
总长度/305(标准每箱米数)+2箱=总箱数
+的数量也可自己定,第一次的话,宁可多备点,不要事后
2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；
每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）
工作区水平布线计算：
A：最近信息点距离；
B：最远信息点距离；
C：每层工作区信息点数量
每层所需电缆长度＝（A＋B）/2＊1.1＊C
总共所需电缆箱数＝各层电缆长总和/305米/箱
（电子工业出版社 综合布线系统工程设计）
3、C=[0。55（F+N）+6]Xn(m)
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离
n为每层信息插座的数量
简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
2. 线数：（最长+最短）/2x1.1+2x楼高
箱数：线数x信息点数/305
3. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数。
其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
1、线数的算法：线数=（M+N）/2*1.1+2L
M=楼长+楼宽+2房间宽
N=楼宽+2房间宽
L=楼高
2、箱数的算法：箱数=线数*信息点个数
3、总数的算法：总数=箱数/0.75
最后的得数去掉小数再加1就是工程所需线材的数量，这样算一般不会少，如里施工过程中拐弯太多的话，再适量增加一些就行。
