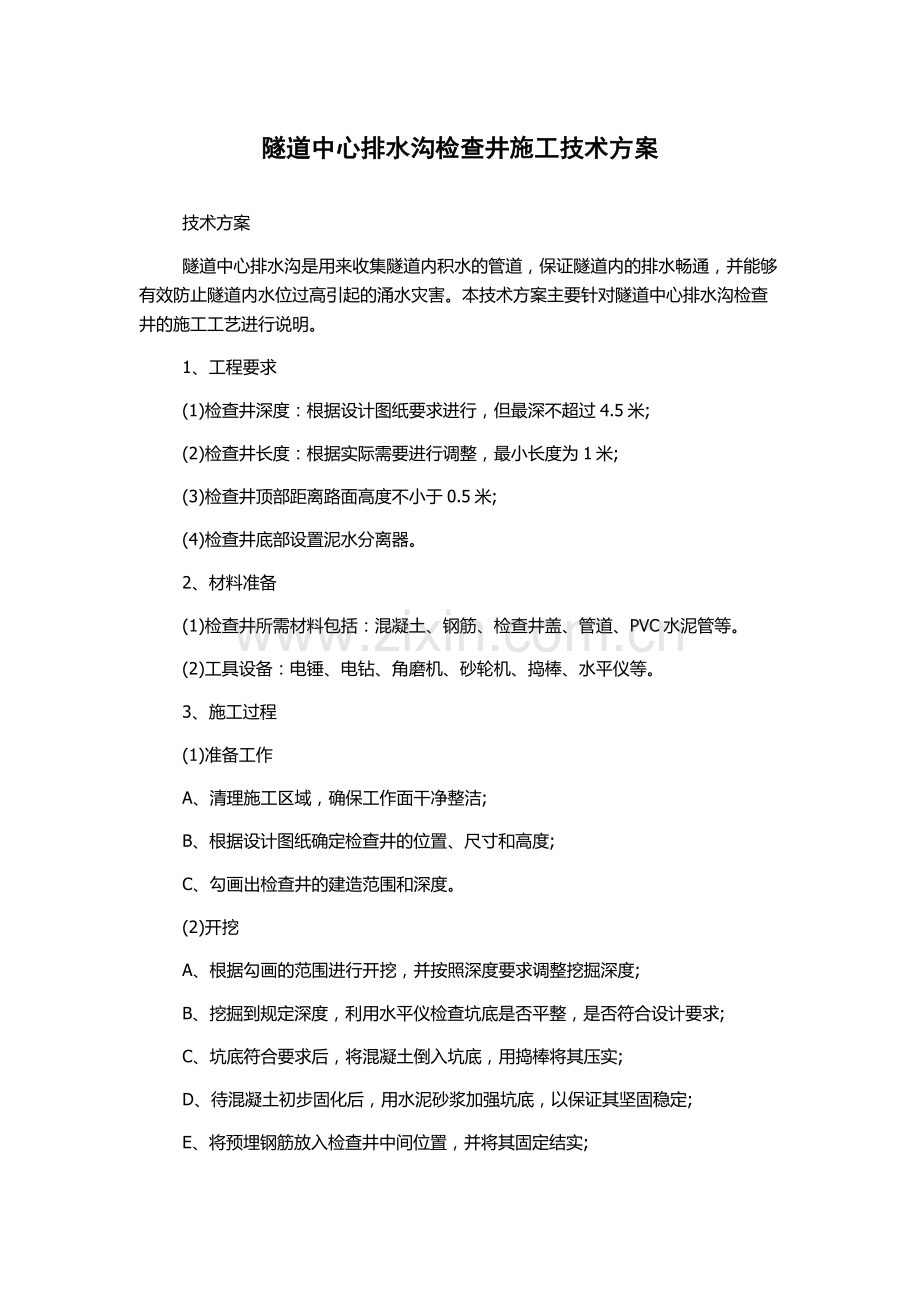

隧道中心排水沟检查井施工技术方案
技术方案
隧道中心排水沟是用来收集隧道内积水的管道，保证隧道内的排水畅通，并能够有效防止隧道内水位过高引起的涌水灾害。本技术方案主要针对隧道中心排水沟检查井的施工工艺进行说明。
1、工程要求
(1)检查井深度：根据设计图纸要求进行，但最深不超过4.5米;
(2)检查井长度：根据实际需要进行调整，最小长度为1米;
(3)检查井顶部距离路面高度不小于0.5米;
(4)检查井底部设置泥水分离器。
2、材料准备
(1)检查井所需材料包括：混凝土、钢筋、检查井盖、管道、PVC水泥管等。
(2)工具设备：电锤、电钻、角磨机、砂轮机、捣棒、水平仪等。
3、施工过程
(1)准备工作
A、清理施工区域，确保工作面干净整洁;
B、根据设计图纸确定检查井的位置、尺寸和高度;
C、勾画出检查井的建造范围和深度。
(2)开挖
A、根据勾画的范围进行开挖，并按照深度要求调整挖掘深度;
B、挖掘到规定深度，利用水平仪检查坑底是否平整，是否符合设计要求;
C、坑底符合要求后，将混凝土倒入坑底，用捣棒将其压实;
D、待混凝土初步固化后，用水泥砂浆加强坑底，以保证其坚固稳定;
E、将预埋钢筋放入检查井中间位置，并将其固定结实;

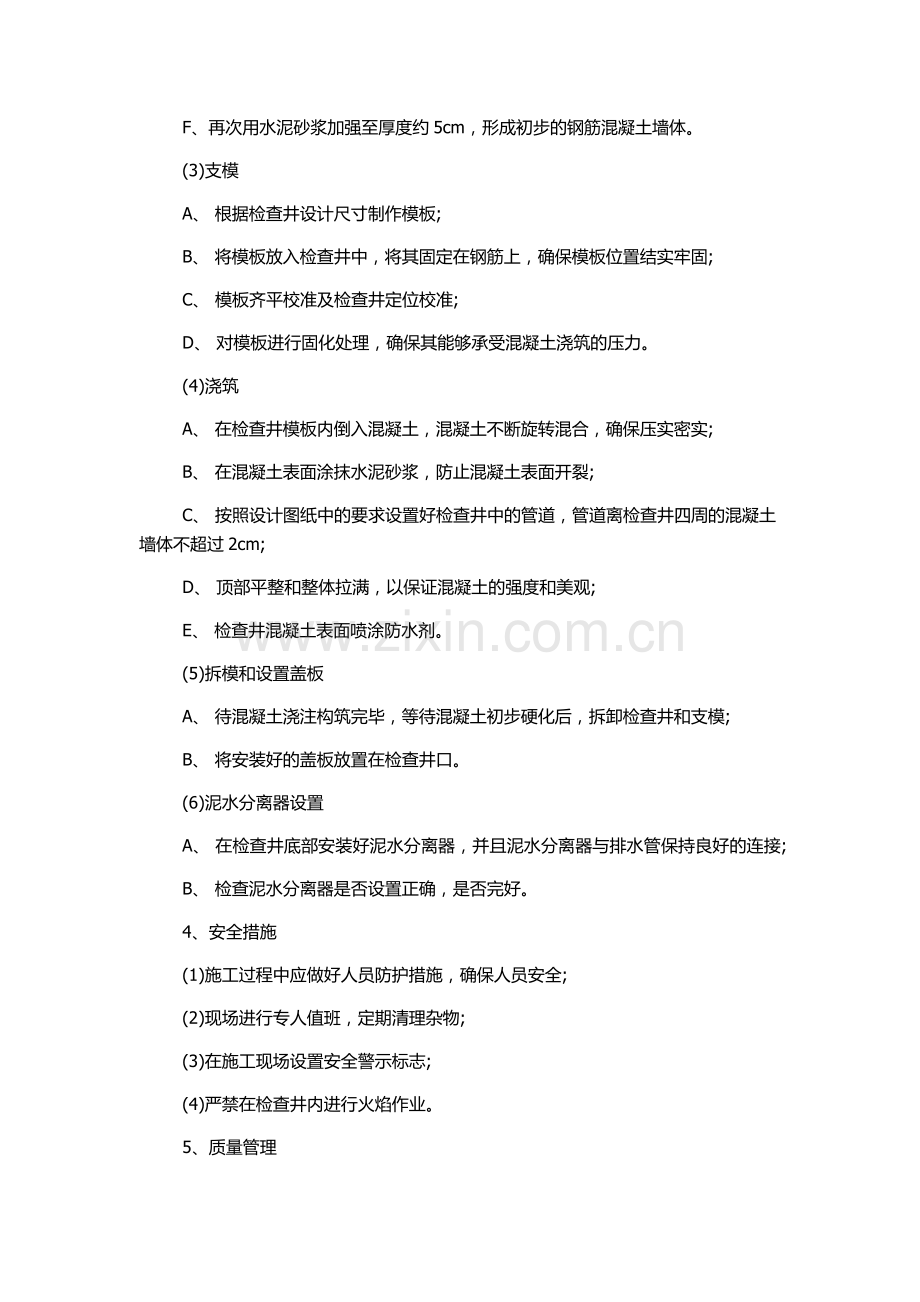

F、再次用水泥砂浆加强至厚度约5cm，形成初步的钢筋混凝土墙体。
(3)支模
A、 根据检查井设计尺寸制作模板;
B、 将模板放入检查井中，将其固定在钢筋上，确保模板位置结实牢固;
C、 模板齐平校准及检查井定位校准;
D、 对模板进行固化处理，确保其能够承受混凝土浇筑的压力。
(4)浇筑
A、 在检查井模板内倒入混凝土，混凝土不断旋转混合，确保压实密实;
B、 在混凝土表面涂抹水泥砂浆，防止混凝土表面开裂;
C、 按照设计图纸中的要求设置好检查井中的管道，管道离检查井四周的混凝土墙体不超过2cm;
D、 顶部平整和整体拉满，以保证混凝土的强度和美观;
E、 检查井混凝土表面喷涂防水剂。
(5)拆模和设置盖板
A、 待混凝土浇注构筑完毕，等待混凝土初步硬化后，拆卸检查井和支模;
B、 将安装好的盖板放置在检查井口。
(6)泥水分离器设置
A、 在检查井底部安装好泥水分离器，并且泥水分离器与排水管保持良好的连接;
B、 检查泥水分离器是否设置正确，是否完好。
4、安全措施
(1)施工过程中应做好人员防护措施，确保人员安全;
(2)现场进行专人值班，定期清理杂物;
(3)在施工现场设置安全警示标志;
(4)严禁在检查井内进行火焰作业。
5、质量管理
(1)施工前应制定施工方案和质量检查方案;
(2)施工过程中，要按照质量检查方案进行质量检查;
(3) 严格按照设计要求加固以及材料选用;
(4)施工结束后，做好施工记录和报验手续。
本技术方案中，我们主要介绍了隧道中心排水沟检查井的施工工艺，施工过程需要严格按照设计要求进行。在施工过程中，必须严格执行安全操作规范，保证工人的生命安全，同时对质量进行严格把控，确保检查井完美地完成施工任务，达到预期效果。
