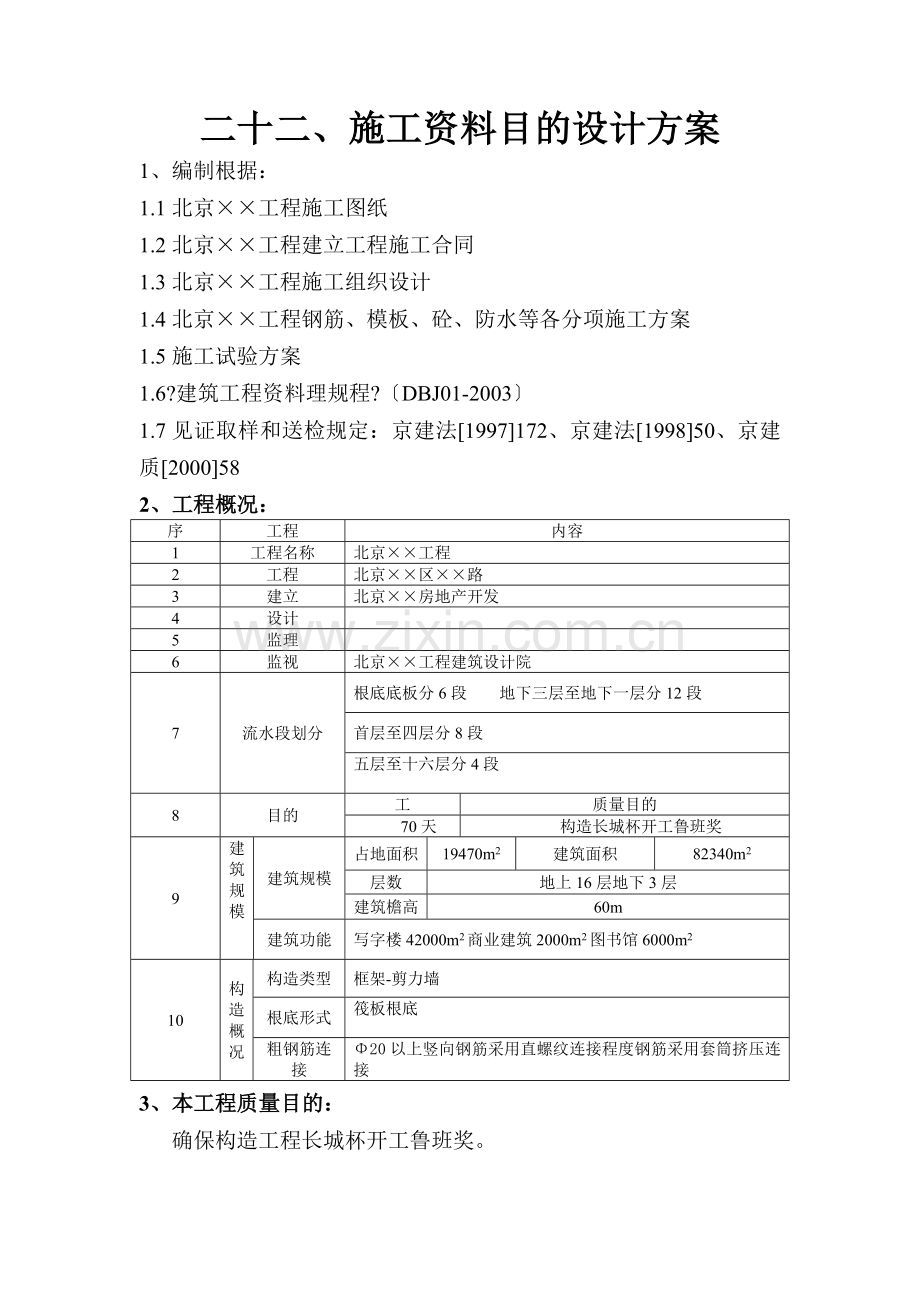

二十二、施工资料目的设计方案 1、编制根据： 1.1北京××工程施工图纸 1.2北京××工程建立工程施工合同 1.3北京××工程施工组织设计 1.4北京××工程钢筋、模板、砼、防水等各分项施工方案 1.5施工试验方案 1.6?建筑工程资料理规程?〔DBJ01-2003〕 1.7见证取样和送检规定：京建法[1997]172、京建法[1998]50、京建质[2000]58 2、工程概况：序工程内容 1 工程名称北京××工程 2 工程北京××区××路 3 建立北京××房地产开发 4 设计 5 监理 6 监视北京××工程建筑设计院 7 流水段划分根底底板分6段地下三层至地下一层分12段首层至四层分8段五层至十六层分4段 8 目的工质量目的 70天构造长城杯开工鲁班奖 9 建筑规模建筑规模占地面积 19470m2 建筑面积 82340m2 层数地上16层地下3层建筑檐高 60m 建筑功能写字楼42000m2商业建筑2000m2图书馆6000m2 10 构造概况构造类型框架-剪力墙根底形式筏板根底粗钢筋连接 Φ20以上竖向钢筋采用直螺纹连接程度钢筋采用套筒挤压连接 3、本工程质量目的：确保构造工程长城杯开工鲁班奖。 4、根据工程施工合同规定：工程名称为北京××工程总承包施工为北京××建立工程北京××工程工程经理部。 5、施工资料报验流程、岗痊职责 5.1施工资料报验流程钢筋工程：方案、交底〔×××〕钢筋放样预检〔×××〕钢筋进场后由材料做外观检查合格后填写复试单送交现场试验员〔×××〕现场样复试〔×××〕复试合格后现场进展加工填写加工检验记录〔×××〕绑扎完成后填质量评定、隐检记录〔×××、×××〕填分项工程报验单〔×××、×××〕报监理返回存档模板工程：方案、交底〔×××〕放样预检模板支设完成后填质量评定〔×××、×××〕、模板预检记录〔×××、×××〕、存档 5.1.3防水工程：防水材料进场后填定外观检查记录〔×××〕取样复试〔×××〕防水施工填评定、隐检〔×××、×××〕填分项工程报验单〔×××、×××〕报监理返回存档砼工程：方案、交底〔×××〕浇筑申请〔×××、×××〕配比、开盘〔搅拌谦虚〕现场浇筑填浇筑记录〔×××、×××〕现场取样复试、坍落度测试〔×××〕施工缝隐、预检〔×××〕 28天复试由试验返回存档填质量评定、砼强度统计评定〔×××、××〕填分项工程报验单〔×××〕报监理返回存档 *所有工程物资见证取样按见证取样和送检规定执行。 5.2岗位人员资料理职责主任工程师：负责组织编制施工组织设计、组织进展设计交底、治商及各类方案的审核技术员：负责施工方案、交底、隐检、预检〔包括放样〕资料试验员：负责本工程钢筋、防水材料、钢筋接头、砼各种试块、回填土、冬施测温等各项试验资料测量员：负责定位测量、基槽验线和楼层放线测量资料质量员：负责分部、分项工程报验资料工长：负责钢筋加工检验、砼浇筑申请、砼浇筑记录资料资料员：负责搜集、整理工程资料 6、分项工程及验收批划分、工程量与工程物资数量分析表〔详见附表〕 7、施工资料质量要求施工资料是在施工过程中形成并搜集聚集汇编的资料因此对施工资料的质量要求如下： 7.1施工资料必须及时、做到与施工同步并考虑与各口、各专业、各工序之间的交圈。 7.2施工资料必须使用原件〔除合格证、设计变更、洽商可用复印件外但也需注明原件存放处、经办人签字、日、加盖原件存放公章〕。 7.3施工资料上无未了事项：如无此项可划“\〞应填写的内容必须填写完好。 7.4施工资料必须用规定用笔签字并做到明晰易认、工整不准用草书或艺术字签名。 7.5施工部位填写应用层、轴线、高层表示。附表分项工程及验收批划分、工程量与工程物资数量分析表编资料名称提供人方案数量施工理资料工程概况表主任工 1 施工进度方案分析统计、方案按实际发生工程大事记主任工按实际发生施工日志消费按实际发生不合格项处置记录主任工、质量按实际发生建立工程质量事故调〔勘〕查记录工程经理、主任工、质量按实际发生建立工程质量事故书工程经理、主任工、质量按实际发生施工总结主任工 1 编资料名称提供人方案数量施工技术资料工程技术报审表技术按实际发生技术交底记录技术按实际发生施组、方案主任工、技术按实际发生图纸审查记录主任工、技术按实际发生设计交底记录主任工、技术按实际发生设计交底记录分项技术主按实际发生施工物资资料工程物资进场报验表材料按实际当生钢筋原材复试光圆6 105〔t〕试验、材料 2 光圆8 230〔t〕试验、材料 4 光圆10 880〔t〕试验、材料 15 螺纹12 1415〔t〕试验、材料 24 螺纹14 288〔t〕试验、材料 5 螺纹16 342〔t〕试验、材料 6 螺纹18 24.2〔t〕试验、材料 1 螺纹20 218〔t〕试验、材料 4 螺纹22 191〔t〕试验、材料 4 螺纹25 677〔t〕试验、材料 12 三级12 12〔t〕试验、材料 1 三级14 14〔t〕试验、材料 1 三级16 47〔t〕试验、材料 1 三级18 5〔t〕试验、材料 1 三级20 83〔t〕试验、材料 2 三级22 379〔t〕试验、材料 7 三级25 2427〔t〕试验、材料 41 三级32 1608〔t〕试验、材料 27 防水卷材试验试验 6 砖试验试验 1 施工测量资料工程定位测量记录 ××× 1 基槽验线记录 ××× 1 楼层放线记录 ××× 130 沉降观测记录甲方分包按实际发生施工记录隐检记录地基验槽隐检主任工 2 防水分项隐检技术 20 钢筋绑扎隐检技术 342 钢筋连接隐检技术 342 地下室施工缝隐检技术 72 隐检记录模板预检技术 342 模板放样预检技术 10 钢筋放样预检技术 15 地上施工缝预检技术 118 砼养护测温记录试验 1 编资料名称提供人方案数量施工试验资料钢筋连接试验 Φ16 2400 试验 5 Φ18 382 试验 1 Φ20 6810个试验 14 Φ22 5026个试验 11 Φ25 37528个试验 75 Φ32 16038个试验 33 Φ25-32 776个试验 2 钢筋连接接头工艺检验试验 7 回填土干度试验试验 3 土工击实试验试验 1 砼抗压强度试验试验 330 砼抗渗试验试验 36 砼试块强度统计评定试验按实际发生施工验收资料分部/分项工程报验表分项工程报验表质量 1120 分部工程报验表质量 2 根底/主体验收记录主任工 3 开工手续地基与根底局部分项质量验收记录各分项工长按实际发生主体构造局部分项质量验收记录各分项工长按实际发生其它资料整理、编目资料按实际发生工程资料编制技术根据协议工程编制根据合同根据合同
