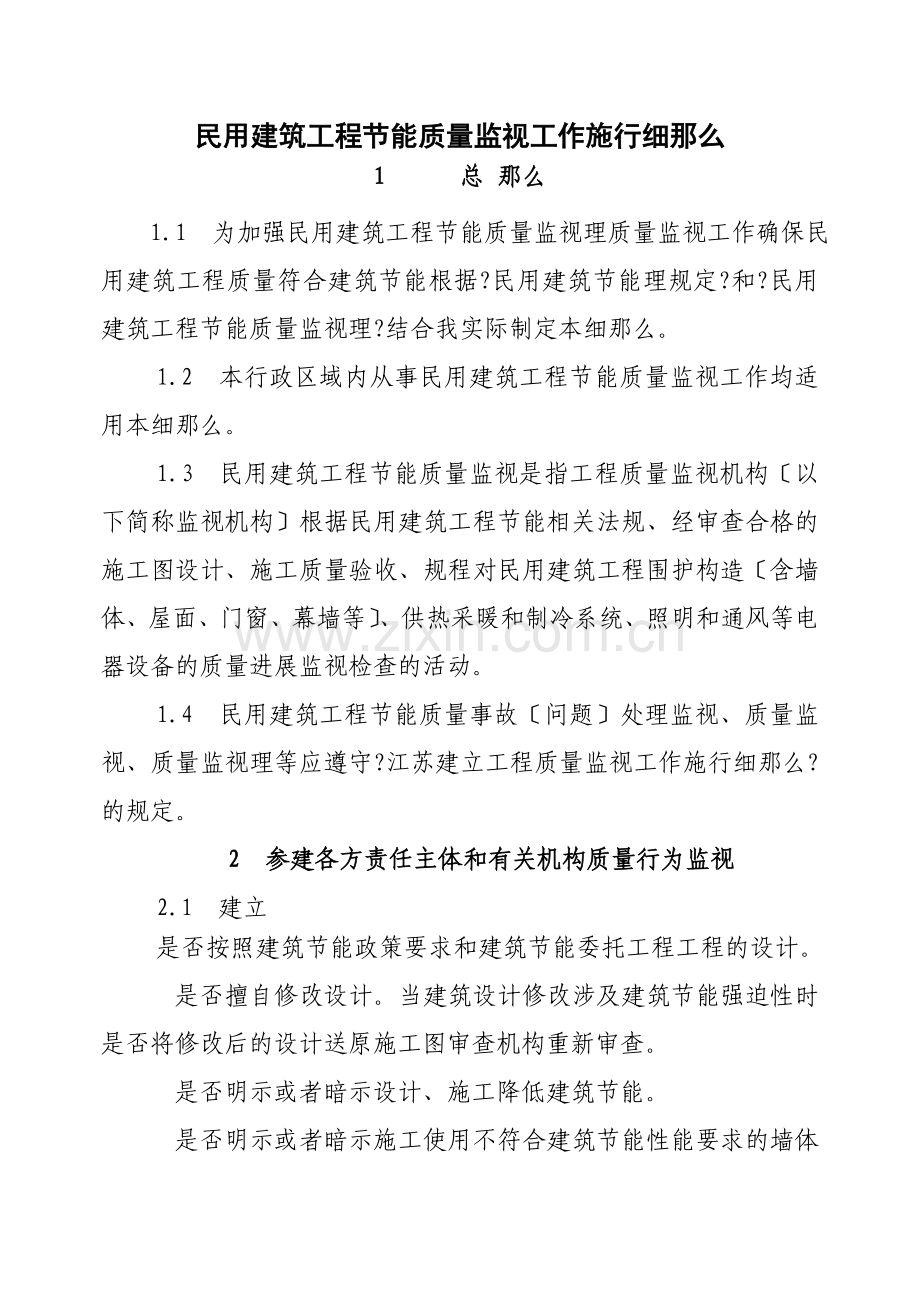

民用建筑工程节能质量监视工作施行细那么
1   总 那么
1.1 为加强民用建筑工程节能质量监视理质量监视工作确保民用建筑工程质量符合建筑节能根据?民用建筑节能理规定?和?民用建筑工程节能质量监视理?结合我实际制定本细那么。
1.2 本行政区域内从事民用建筑工程节能质量监视工作均适用本细那么。
1.3 民用建筑工程节能质量监视是指工程质量监视机构〔以下简称监视机构〕根据民用建筑工程节能相关法规、经审查合格的施工图设计、施工质量验收、规程对民用建筑工程围护构造〔含墙体、屋面、门窗、幕墙等〕、供热采暖和制冷系统、照明和通风等电器设备的质量进展监视检查的活动。
1.4 民用建筑工程节能质量事故〔问题〕处理监视、质量监视、质量监视理等应遵守?江苏建立工程质量监视工作施行细那么?的规定。
2 参建各方责任主体和有关机构质量行为监视
2.1 建立
是否按照建筑节能政策要求和建筑节能委托工程工程的设计。
是否擅自修改设计。当建筑设计修改涉及建筑节能强迫性时是否将修改后的设计送原施工图审查机构重新审查。
是否明示或者暗示设计、施工降低建筑节能。
是否明示或者暗示施工使用不符合建筑节能性能要求的墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等。按照合同约定由建立采购的有关建筑节能材料和设备是否更改系统构造和组成材料。
是否明示或者暗示检测机构出具虚假检测是否篡改或者伪造检测。
在组织〔子〕工程开工验收时是否同时验收建筑节能施行情况；在〔子〕工程开工验收中是否注明建筑节能施行内容。
2.2 设计
施工图设计是否设建筑节能设计专篇是否有建筑节能热工计算书。
在进展设计交底的同时是否有建筑节能交底内容。
建筑节能设计变更是否按程序相关手续。
在建筑节能专项验收前是否提供设计质量检查是否参加建筑节能专项验收。
2.3 施工
是否编制建筑节能专项施工技术方案是否按审批后的方案施行。
是否按照审查合格的施工图设计和建筑节能的要求进展施工是否擅自修改设计。
是否对进入施工现场的墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等进展检验保证说明书和标识上注明的性能指标符合建筑节能要求。
墙体、屋面等保温工程隐蔽前是否监理〔有分包的应总包〕进展验收并做好隐蔽工程验收记录；是否监视机构。
2.4 监理
是否制定建筑节能监理施行细那么。
总监理工程师是否对建筑节能专项施工技术方案进展审查并签字认可；专业监理工程师是否对工程使用的墙体材料、保温材料、门窗部品、采暖空调系统、照明设备以及涉及建筑节能功能的重要部位施工质量检查验收并签字认可。
是否按照审查合格的施工图设计和建筑节能的要务施行监理。
对易产生热桥和热工缺陷的施工以及墙体、屋面等保温工程隐蔽前的施工专业监理工程师是否旁站。
?工程质量评估?中是否明确建筑节能的施行情况。
2.5 施工图审查机构
是否按照建筑节能强迫性对送审的施工图设计进展审查。
向建立行政主部门报送的施工图设计审查备案材料中是否包括建筑节能强迫性的执行情况。
施工图审查机构是否将审查过程现的设计和注册人员违背建筑节能强迫性的情况及时上报当地建立行政主部门和监视机构。
2.6 工程质量检测机构
是否在核准的检测业务范围从事建筑工程节能质量检测业务。
是否出具虚假检测是否篡改或者伪造检测。
是否将检测过程现建立、施工、监理违背建筑节能强迫性的情况24小时内上报当地建立行政主部门和监视机构。
3 工程实体质量监视
3.1 节能质量控制资料监视
经审查合格的施工图设计〔含施工图审查书〕、图纸会审、设计变更和洽商记录。
施工技术方案和施工工艺。
材料的合格证、型式检验〔详见附表一〕；复试〔详见附表二〕；进场验收记录、墙体保温材料的备案手续；新技术、新、新工艺、新材料的鉴定；实体质量检测及现场热工性能现场检测〔详见附表三〕。
隐蔽工程验收记录。
节能分项工程施工记录和施工质量验收记录节能专项验收记录。
其他必须提供的资料。
3.2 工程实物监视
根据各对应分项工程划分监视抽查现场施工质量。
外墙保温系统
1、进入现场的保温材料及配套材料的品种与技术性能应符合设计和质量要求。外墙外保温系统各组成材料以及整个系统的各项技术性能均应符合有关规定。
2、围护构造保温层的厚度与构造应符合设计要求以及有关的技术规程或构造图集规定。
3、保温层的抹灰、粘贴、钉挂、铺设或喷涂必须结实、平整、可靠不得有空鼓、开裂、挠曲、破损或脱落等缺陷。
4、现场抹灰或喷涂类保温层的度、抗压强度和粘结强度应满足材料的根本性能要求。
屋面保温
屋面保温层厚度、铺设质量、板材粘贴面积。
门窗、幕墙
1.门窗
门窗安装洞口尺寸、固定;玻璃品种、规格、中空层厚度;镀〔贴〕膜玻璃的安装方向、位置及施工质量; 铝合金型材热阻断桥;遮措施及安装质量。
2.幕墙
玻璃中空层厚度；遮构造措施、面板的安装及断热措施；非透明幕墙保温层种类、厚度、隔汽排水构造等保温措施。
楼地面保温
架空或外挑楼板保温、需保温的建筑地面保温层构造形式、厚度和外观质量。
采暖、通风和空气调节
1.采暖
集中采暖系统的使用控制散热器、风外观质量设备、风、风口等的连接质量冷热源设备的型、规格、技术性能采暖道的保温措施系统各分支路水力平衡装置、散热器恒温阀、低温热水地面辐射供暖系统、采暖系统热力入口装置的安装质量等。
2.通风和空气调节
送、风的制作与安装质量；组合式空调机组、柜式空调机组、新风机组、单元式空调机组的安装质量；风和空调水系统道及其支、吊架的绝热措施等。
3.空调与采暖系统的冷热源和辅助设备及其网
热源侧的电动两通调节阀、水力平衡阀、冷〔热〕量计量装置等自控阀门、仪表其型、规格、性能参数、材质按图施工及安装质量；冷热源及其辅助设备和道的绝热措施；空调与采暖系统的冷、热源和辅助设备及其网系统安装完毕后设备的单机试运转及调试和网平衡调节；整个空调和采暖系统安装完毕后系统无消费负荷下的结合试运转和调试检测等。
照明
照明光源和灯具及其附属装置是否符合设计要求。
其他保温
分户门保温楼梯间隔墙等保温层构造形式、厚度及质量。
3.3 监视控制点
对以下涉及建筑节能质量的重要部位和关键工序须设置质量监视控制点当施工到质量监视控制点时应监视机构到工程现场进展监视检查。
建筑节能样板间〔块〕施工完毕或外墙外保温层隐蔽抽查。
建筑节能专项验收。
其他有必要设置的监视控制点。
3.4 监视抽测
在工程质量监视过程中质量监视人员应采用检测仪器对工程实物质量进展监视抽样检测〔简称监视抽测〕。
监视抽测主要包括：保温层厚度、通风、空调系统工况等内容。其中：
1、保温层厚度：同一消费厂家、同规格材料、同一工程片区、同一施工、同施工的工程抽取不少于一栋两个立面各一处进展抽测；
2、通风、空调抽测内容：有防排烟要求的地下室工程对20的排风口风量、风速抽测；设计有集中式空调系统的工程对送风温度、室内温度、室内湿度、风量〔风速〕进展抽测。每十层不少于1个系统或1个房间每个房间最少测6个点。
监视抽测的工程和部位一般采取随机抽测和监视检查现的质量隐患、缺陷重点抽测相结合的原那么。抽测过程中要求各建立责任主体做好相应的准备和配合工作并提供必要的平安措施。
监视抽测结果不作为工程质量合格的评定根据但作为质量监视的重要根据。质量监视人员应针对监视抽测的问题工程责工程建立责任方委托具有相应检测资质的检测机构对建筑节能工程质量进展检测。
4 节能质量专项验收监视
4.1 是否具备以下专项验收条件
1、完成工程设计和合同约定的各项内容；
2、质量控制资料已搜集完好并已经监理〔建立〕审查确认；
3、对节能实物质量已进展现场检测结果符合设计要求；
4、监视机构责整改的质量问题已全部整改完毕。
4.2 验收程序和组织
由总监理工程师〔建立工程负责人〕组织施工的工程经理和技术质量负责人〔有分包的应含总包〕及设计工程负责人进展验收。监理〔建立〕应在验收前3天将验收的时间、地点、工程资料核查及参加验收人员形成验收书及?民用建筑节能工程质量控制资料核查记录?〔附件四〕书面质量监视机构。
4.3 验收监视内容
是否符合专项验收条件。
验收的组织形式和程序是否符合要求执行是否准确
如发现验收中质量行为、违规工程存在平安隐患和违背工程建立强迫性条文的责改正,重新组织验收。
监视验收的情况记录在验收监视记录予以中。〔子〕工程开工验收后应在工程监视中反映建筑节能监视情况。
5、 附那么
5.1 本细那么由建立负责解释。
5.2 本细那么自发布之日起施行。

附表一：建筑节能常用材料的型式检验工程表
类 型
检测内容及工程
型式检验指标
外保温系统
耐候性、抗风荷载性能、抗冲击性、吸水量、耐冻融性能、热阻、抹面层不透水性、保护层水蒸气浸透阻
配件
1
耐碱玻纤网格布
网孔中心距、面积质量、断裂应变、断裂强力、断裂强力保存率
2
热镀锌电焊钢丝网
网孔大小、丝径、焊点拉伸力、镀锌层质量
辅料
1

胶粘剂

枯燥状态和浸水48h拉伸粘结强度〔与水泥砂浆〕
拉伸粘贴强度
2
3
4
抹面砂浆
抗裂砂浆
界面砂浆
枯燥状态和浸水48h拉伸粘结强度〔与保温层〕、柔韧性〔抗裂砂浆〕
5
嵌缝剂
拉伸粘结强度
6
弹性底涂
断裂伸长率、外表憎水性
聚苯板
〔EPS、XPS〕
等
1
板材
尺寸稳定性、表观度、尺寸稳定性、抗拉强度、水蒸气透过系数、燃烧性能指标、10压缩强度、导热系数
2
板材粘贴强度
拉拔强度
保温装饰板

板材
表观度、尺寸稳定性、燃烧性能指标、导热系数
复合保温
砂浆
〔胶粉EPS颗粒、水泥基〕
1
材料
外保温
表观度〔干〕、压缩强度〔形变10％〕、线性收缩率、吸水率、抗拉强度、软化系数、燃烧性能、导热系数
2
内保温
表观度〔干〕、压缩强度〔形变10％〕、线性收缩率、燃烧性能、导热系数
3
现场粘贴强度
〔外保温〕
拉拔强度
硬泡聚氨酯
1
材料
尺寸稳定性、表观度、尺寸稳定性、抗拉强度、水蒸气透过系数、燃烧性能指标、10压缩强度、导热系数
通风与空调
1
风机盘机组、组合式空调机组、柜式空调机组、单元式空调机组、热回收装置等设备
对的热工技术性能
2
风机
风量、风压、效率等技术性能
3
绝热材料
导热系数、材料度、吸水率
空调与采暖系统冷、热源和辅助设备及其网
1
空调与采暖系统冷、热源等设备
热工技术性能
2
冷却塔、水泵等辅助设备
技术性能
3
绝热材料
导热系数、材料度、吸水率
注：建筑节能材料进场前应由材料供给提供合格证、出厂检测、有效型式检验。型式检验由材料供给自行委托有资质检测检测应包括的全部工程 型式检验有效为2年。

附件二：建筑节能常用材料抽样复检工程表
类 型
检测内容及工程
复检性能指标
复检批次
备注
配件
1
耐碱玻纤网格布
面积质量、断裂强力、断裂强力保存率
同一消费厂家、同规格材料、同一工程片区、同施工的工程保温施工面积每10000m2为一个检测批次缺乏10000m2的按一个检测批抽样。且每幢不多于2个检测批次；低层建筑每10幢不少于1个检测批。

2
热镀锌电焊钢丝网
网孔大小、丝径、焊点拉伸力、镀锌层质量

辅料
1
胶粘剂
枯燥状态和浸水48h拉伸粘结强度〔与水泥砂浆〕
试件制样后养护7d进展拉伸粘结强度检验发生争议时以养护28d为准。
2
抹面砂浆
抗裂砂浆
界面砂浆
枯燥状态和浸水48h拉伸粘结强度〔与保温层〕
3
4
聚苯板
〔EPS、XPS〕
等
1
板材
厚度〔现场自检〕、表观度、尺寸稳定性、抗拉强度、导热系数
1、厚度：材料进场后由监理进场检查并建立检查记录;
2、用于内保温做法还应增加燃烧性能级别复检工程。
保温装饰板
1
板材
外观〔现场自检〕、保温层厚度〔现场自检〕、导热系数
外观、保温层厚度：材料进场后由监理进场检查并建立检查记录。
复合保温
砂浆
〔胶粉EPS颗粒、水泥基〕
1
材料
表观度〔干〕、吸水率、压缩强度〔形变10％〕、导热系数
同聚苯板检测要求

硬泡聚氨酯
1
材料
表观度、压缩性能〔形变10％〕、拉拔强度、导热系数
同聚苯板检测要求
用于屋面时增加吸水率复检工程
〔自保温〕砖、砌块、板
1
材料
导热系数、材料度、压缩强度、阻燃性
砖、砌块同一消费厂家同一条件每5万块为一个批次；板材同一消费厂家同一条件每5千块为一个批次

松散保温材料
〔屋面、地面〕
1
材料
导热系数、干度和阻燃性
同聚苯板检测要求

门窗、幕墙
1
幕
墙
幕墙气性
气性
同一消费厂家、同规格材料、同一工程片区、同施工的工程幕墙面积每1000m2为一个检测批次缺乏1000m2的按一个检测批抽样。且每幢不多于2个检测批次。

2
玻璃

遮系数或遮率
3
型材断
热桥材料
传热系数
4
保温填充材料

导热系数、度、阻燃性
1
门窗
门窗气性
〔现场检测〕
气性
同一消费厂家、同规格材料、同一工程片区、同施工的工程建筑面积每10000m2为一个检测批次缺乏10000m2的按一个检测批抽样。且每幢不多于2个检测批次。

2
玻璃

遮系数或遮率
3
型材断热桥材料
传热系数
采暖
1
散热设备
散热设备的热工性能
全系统

2
保温材料
导热系数、材料度、吸水率

通风与空调
1
绝热材料
导热系数、材料度、吸水率

配电与照明
1
低压配电电缆
电缆截面、电阻值
同一消费厂家、同规格材料、同一工程片区、同施工的工程为一个检测批次

附件三：建筑节能施工质量实体抽查、检测工程表
实体抽测、抽检内容及工程
抽查、检测批次
备注
聚苯板〔EPS、XPS〕等板材
粘贴强度
保温施工面积每2000m2划分为一个批次缺乏2000m2的按一个检测批次抽样且每幢不少于一组。

粘贴面积
〔现场自检〕
在饰面层施工前检测。其中粘贴面积由监理抽查复核并建立检查记录。
复合
保温
砂浆
1
〔外保温〕
现场粘贴强度
在饰面层施工前检测同时检测时试样应切到基层墙体。
2
完成保温层厚度
〔现场自检〕
每500～1000m2划分为一个批次缺乏500m2的一个立面也应划分为一个批次,每个检测批抽测一处。
采用插针法由监理检查并建立检查记录。
硬泡聚氨酯保温层厚度
〔现场自检〕
采用插针法由监理检查并建立检查记录。
外墙面砖粘贴强度
每500m2同类墙体取一组试样每组3个每两个楼层不得少于1组；缺乏500m2的同类墙体抽取一组。
在实验室进展制作、检验粘贴强度不应小于0.6MPa现场不应小于0.4MPa。检测时应段缝检测断缝从饰面砖外表切割至保温系统加强网的外侧。〔加强层需经设计认可〕
锚栓抗拔强度
设计有要求的按设计要求数量检测设计无要求的不得低于1‰且不少于3个
对于薄抹灰外墙保温系统检测数量每幢不少于1组
采暖系统
1
水压试验
全系统
水压试验在道保温前完成；系统试压合格应进展冲洗冲洗完毕进展试运行和调试
2
采暖系统试运转和调试
锅炉
1
水压试验
全系统

2
平安阀定压、调整
100
检查定压合格证
3
带负荷连续试运行
全系统
48小时
综合效能测定
1
防排烟系统
全系统
模拟状态下平安区正压变化测定、烟雾扩散试验
2
空调系统
送回风口空气状态参数、空调机组功能段参数、室内温湿度和温湿度场、室内气流组织
3
净化空调系统
根据设计要求确定检测方案和作业指导书
系统调试
1
系统测定和调整
全系统
设备单机试运转及调试、系统无消费负荷下的结合试运转及调试
2
噪声
按系统数量抽查10室内空间不少于1间

热工性能现场检测
屋面、墙体传热系数及隔热性能
同一居住小区围护构造保温措施及建筑平面布根本一样的建筑物作为一个样本随机抽样。抽样比例不低于样本比数的10至少1幢；不同构造体系建筑不同保温措施的建筑物应分别抽样检测。
公共建筑应逐幢抽样检测。
居住建筑节能工程质量不符合本规程要求时应逐幢检测其实际节能效果
门窗气性

17

民用建筑节能单项工程质量验收记录

工程名称

施工

构造类型

层次

建筑面积(m2)

开工日

完工日

验收日

节能设计措施
屋面

墙体

门窗

遮

采暖〔制冷〕节能措施

验收内容及自评
分项工程
共 分项经查符合和设计要求 个分项
质量控制资料核查
质量控制资料共 项经审查符合要求 项经核定符合要求 项
平安和主要使用功能核查及抽查结果
构造平安和功能检验(检测)共 份符合要求 份
观感质量验收

自评

验收

施工〔总包〕
施工〔分包〕
施工〔分包〕

工程经理：

〔公章〕
年 月 日
分包内容：

工程经理：

〔公章〕
年 月 日
分包内容：

工程经理：

〔公章〕
年 月 日
监理
设计
建立

总监理工程师：

〔公章〕
年 月 日

设计负责人：

〔公章〕
年 月 日

工程负责人：

〔公章〕
年 月 日
?民用建筑节能单项工程质量验收?的节能设计措施中：
“屋面〞：是否是倒置式屋面保温材料的类型“聚氨酯发泡聚苯板XPS加气混凝土膨胀珍珠岩等〞设计最簿处的厚度。
“墙体〞：是外保温还是内保温保温材料的类型：“EPS板XPS板胶粉EPS颗烂聚氨酯发泡GTNGTWRE等〞设计的厚度。
“门窗〞：框和扇的材料是否是热阻断型玻璃的类别及品种。
“遮〞：采取电子遮百页遮棚〔板〕等遮措施。
“采暖〔制冷〕节能措施〞：
1.采用余热、复合式能源作为采暖和空调的热源。允许外不得采用电热锅炉、电热水器作为采暖和空调热源。
2.集中采暖系统应采用热水系统作为热媒。
3.空调水系统采取闭式循环。
4.冷水机组设计供温差不应小于5℃。
建筑节能单项工程质量控制资料核查记录
工程名称

施工

序
工程
资料名称
份数
核查
核查人
1
建
筑
与
结
构
保温系统、门窗及遮工程的设计、图纸会审、设计变更、洽商记录

2
保温系统及门窗的型式检验、原材料出厂合格证书及进场检(试)验和现场验收记录特种门及其附件的消费答应

3
施工试验及见证检测(门窗的性能检测)

4
施工方案、施工工艺及施工技术交底

5
隐蔽工程验收记录

6
施工记录

7
分项、分部工程质量验收记录

8
工程质量事故及事故调查处理资料

9
新材料、新工艺施工执行及记录

10

1
冷
〔热〕
源
及
通
风
与
空
调
空调与采暖冷〔热〕源节能〔耗电量、耗热和耗冷〕措施、采暖、通风与空调系统节能设计图纸会审、变更、洽商记录

2
节能型材料、设备出厂合格证书及进场检(试)验

3
隐蔽工程验收记录

4
空调节能设备运行调试记录

5
系统调试节能指标检测与控制以及考核记录

6
施工记录

7
分项、分部工程质量验收记录

8
新材料、新工艺施工执行及记录

9

结：

总监理工程师 施工工程经理
(建立工程负责人)

年 月 日 年 月 日

?建立工程质量监视?
在“工程质量总体监视〞栏中增加一条“各责任主体一致同意民用建筑节能单项工程质量的验收验收程序和组织形式符合要求。对工程资料和实体质量进展监视抽查未发现质量问题。〞
