铝模施工管理.ppt

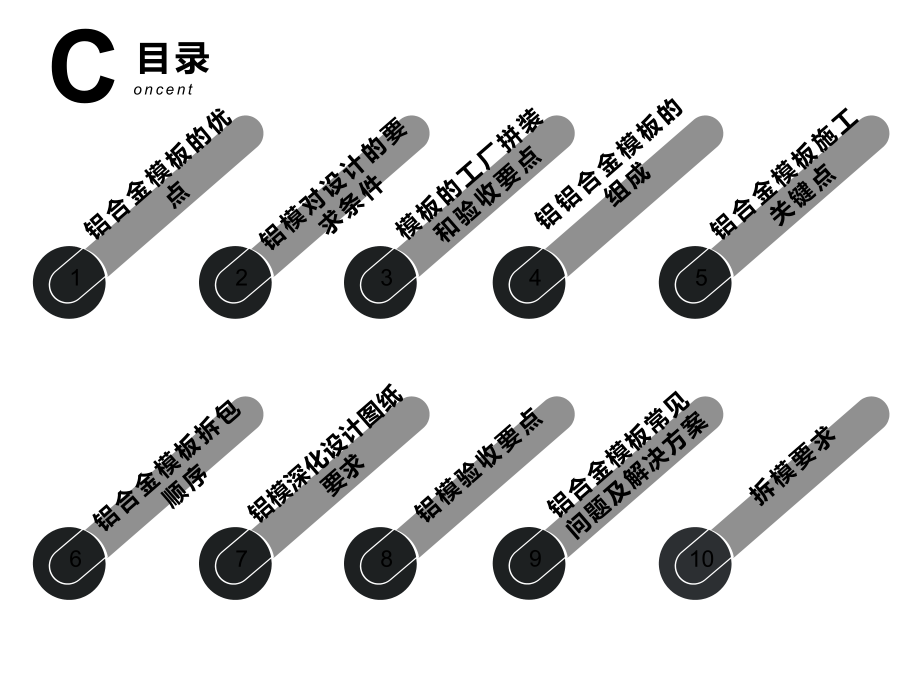

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,铝模施工管理,张文,2019.07.03,oncent,目录,C,铝铝合金模板的组成,4,铝合金模板的,优,点,1,铝合金模板施工关键点,5,铝模对设计的要求条件,2,铝合金模板拆包顺序,6,模板的工厂拼装和验收要点,3,铝模深化设计图纸要求,7,铝模验收要点,8,铝合金模板常见问题及解决方案,9,拆模要求,10,铝合金模板的,优点,铝模对设计的要求条件,铝模一次性投入较大，而它的高效率和成本优势主要来自于周转使用，周转次数越多，优势体现的越明显，这就对结构设计提出了一定的要求，铝模对结构设计的要求如下：,（1）设计变更尽量少。尽量提供完整、准确的施工图纸，消灭错漏碰缺问题，后期不存在大的设计变更。,（2）标准层尽量相同，奇偶层不要存在差异。为铝模的标准模板和非标准模板创造重复使用的可能。,（3）结构截面尺寸以50mm为模数，墙、柱截面宽度与梁相同。,（4）设计标准化。铝合金模板单次投入成本高，为了摊销成本，必须提高铝合金模板的周转次数，减少返厂率。这就要求设计标准化，对尽量多的楼栋采用标准化设计，为铝模的周转使用创造条件。,（5）进行铝模深化设计必需的图纸有：1建筑、结构、机电施工图，最好有精装修施工图；2外脚手架的方案，悬挑工字钢在哪层、如何布局等；3测量放线的方案，标示测量放线孔的设置位置；4混凝土泵管的平面布置图；5水电的定位图；6是否采用预制楼梯，若采用预制楼梯，预制楼梯的重量要告知；6栏杆、铝合金门窗、入户门、防火门等图纸,（6）其他在设计阶段明确的事项：1核对例如门洞过梁是否一次浇筑、外立面线条是否一次浇筑、小于等于100的门垛是否一次浇筑、阳台反坎是否一次浇筑、窗台栏板等是否一次浇筑等问题；2需要考虑保温热桥如何处理；3剪力墙与砖墙预留挂网抹灰的宽度和厚度及搭接方式；4需要考虑多孔砖、加气块定制尺寸；5需要考虑冬季施工，按4-5天/层拆除模板时砼未到达强度如何处理；6新铝模板出厂前应涂刷专用树脂漆，7铝模深化设计时针对布料机位置支撑系统需加强。,模板的工厂拼装和验收要点,（1）核查铝模试拼是否与建筑、结构、机电等施工图纸和铝模深化设计图吻合，尤其是一些细部节点；,（2）核查铝模试拼后，轴距、截面尺寸、平整度、垂直度、拼缝高低差、顶板极差等指标是否符合佳兆业工程作业指引要求；,（3）核查测量放线孔、混凝土泵管孔、铝模传递孔位置是否正确与合理；,（4）核查铝模板是否变形，编号是否按照系统性编号，是否便于工人识别；,（5）核查铝模的紧固体系、支撑体系设置是否合理；,（6）核查背楞的尺寸、铝模的尺寸、背楞设置的排数、斜撑的设置是否合理，是否与合同、深化设计图纸一致；,（7）核查对于一些水电需要定位的铝模是否采用特别的颜色标识，便于识别。,铝合金模板的组成,模板系统：墙板、楼面板、梁柱板和楼梯板等铝模板构件组成。,连接及固定系统：销钉销片、钢背楞和穿墙螺杆等组成。,支撑系统：钢支撑、斜支撑和水平拉杆等组成。,辅件系统：吊模、企口压槽板、滴水线等组成,铝模施工关键工序,04,06,02,01,03,05,柱钢筋定位、绑扎,墙柱模板组装,背楞安装（加固）,梁模组装,板面模板组装,加固（调校）,铝模拆包顺序,2,下飘窗,3,梁和上飘窗,4,楼面板,5,楼梯,6,K,板和吊模,1,墙柱板,可拆卸带内撑对拉螺杆,带定位胶塞对拉螺杆（胶塞可重复利用）,销钉和销片,预留布料机洞口,墙身内转角,墙身外转角,梁底死顶,板底死顶,滴水线条,首层铝木结合,起步板水平转角件,梁底下挂梁，铝模深化门洞过梁,钢背楞加固,传料口（严禁设置在有防水要求的部位）,深化企口（砖墙交接处预留抹灰面）,吊模,K,板,铝模深化设计图纸要求,1,、门洞位置须设下挂梁，下挂梁高度,H=,层高（,3m,）,-,建筑完成面,-,门窗表门洞高度；下挂梁长度两边各伸出门洞,250mm,。,2,、下挂梁宽度与最小砌体墙宽同宽，当下挂梁边线距离结构边线小于等于,400mm,时，下挂梁拉通到结构边。,3,、窗企口规格为,120*20mm,。,4,、滴水线中心线离结构边,30mm,，（所有外窗、阳台、空调板均有滴水线条），滴水线边到结构边距离,20mm,开始布置。,滴水线边到结构边距离,20mm,开始布置,滴水线中心线离结构边,30mm,铝模验收要点,1,、房间净空尺寸；,2,、电梯井及门洞尺寸；,3,、降板设置；,4,、飘板尺寸与建筑图核对；,5,、板厚；,6,、企口尺寸；（窗企口规格,120*20mm,；粉刷企口规格,10*100mm,）,7,、下挂梁尺寸；,8,、滴水线设置；,9,、卫生间缺口梁尺寸；,墙柱侧模采用背楞和对拉螺杆加固，最底一层背楞距板面间距,300,，两道背楞间距,700,。层高2.8-3m的墙柱：外墙柱必须设不少于5道背楞，内墙柱必须设不少于4道背楞。,柱、墙体模板两侧安装斜支撑，斜支撑间距不大于2000mm，宽度2000mm的墙体须设置不少于两根斜撑，宽度1200mm的墙体或剪力墙短肢设置不少于一根斜撑），楼板上用60*8MM的膨胀螺丝固定。,安装外墙模板时，顶部最上一块K板不拆，作为上层根部固定及限位，以防跑模、错台或漏浆。降板处先用板条垫平后再安墙柱模板,楼板支撑配用早拆独立钢支撑，支撑间距1300mm,1300mm。,墙柱模板下口100mm范围内在浇砼时须进行精确找平，砼平整及标高偏差5mm,柱子测量放线完成后钉压脚板（胶合板厚18mm），焊定位钢筋定位。（注：现场多采用砂浆进行填堵）,铝合金模板验收,对铝合金模板进行垂平验收（工具：激光扫平仪、直尺）,对铝合金模板板面平整度进行验收（工具：激光扫平仪、塔尺）,铝合金模板常见问题及解决方案,拆模要求,序号,构件类型,构件跨度（m）,达到设计的混凝土立方体抗压强度标准值的百分率（%）,1,板,2,50,2，8,75,8,100,2,梁、拱、壳,8,75,8,100,3,悬臂构件,100,铝模早拆体系的非承重早拆模板拆除时间不早于36小时，承重支撑拆除时的砼强度要求如下,感 谢 聆 听谢 谢！,
