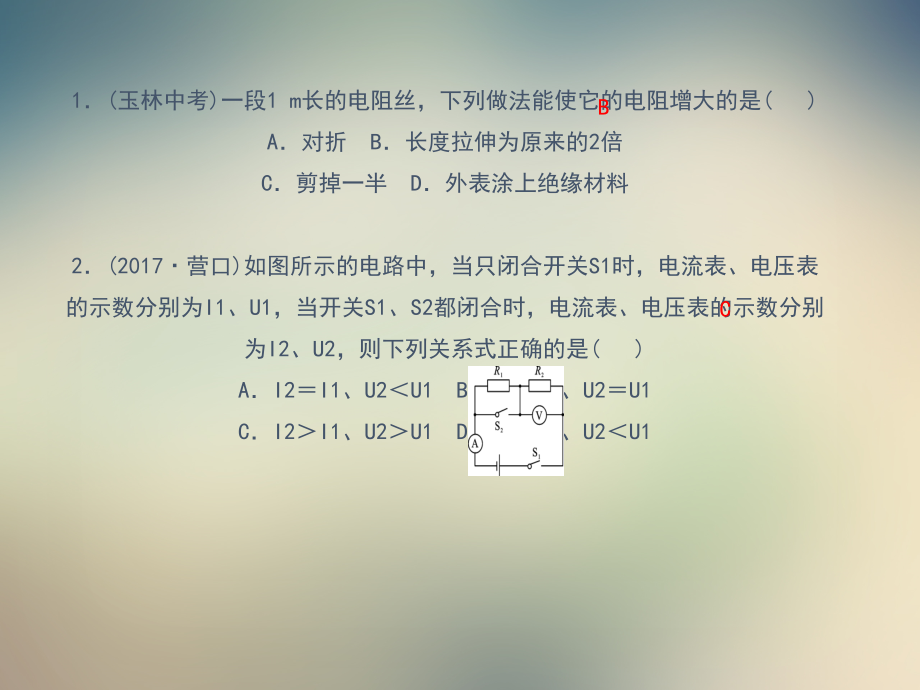

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2020/8/9 Sunday,#,2025/6/7 周六,2021年秋人教版九年级物理全册作业课件：第十五章单元复习,1(玉林中考)一段1 m长的电阻丝，下列做法能使它的电阻增大的是()A对折 B长度拉伸为原来的2倍C剪掉一半 D外表涂上绝缘材料2(2017营口)如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是()AI2I1、U2U1 BI2I1、U2U1CI2I1、U2U1 DI2I1、U2U1,B,C,3(毕节中考)如图是人们在生活用电中的几种做法，其中正确的是()4(遵义中考)如图所示的电路，将AB两端接入10 V电源，电压表示数为3 V，拆去AB两端电源，再将CD两端接入10 V电源，电压表示数为7 V，则R1R3的值为()A11 B73C499 D10021,C,C,5(2017绥化)电阻R110，R220，将它们串联在同一电路中，当电路闭合时，通过它们的电流之比I1I2_，它们两端的电压之比U1U2_。6(黔西南州中考)如图所示，电源电压恒为6 V，R1的阻值为8，R2两端的电压为4 V，则通过b点的电流为_A，R2的阻值为_。7(南充中考)在如图所示的电路中，电源电压保持不变。开关S闭合后，滑片P在滑动变阻器R2的某两点之间滑动的过程中，电流表的示数变化范围是12 A，电压表的示数变化范围是48 V。则定值电阻R1_，电源电压U_V。,11,12,0.25,16,4,12,8(武汉中考)甲、乙两地之间沿直线架设了两条输电线，输电线的线芯用铜导线，已知每条输电线每千米的电阻为0.2，现输电线在某处发生了短路，为了确定短路的位置，检修员在甲地将电流表接入如图所示的电路，电压表应接在_(选填“AB”或“CD”)两点之间；若电压表和电流表的示数分别4 V和0.5 A，则短路的位置距离甲地_km。9(2017黔西南州)如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是_(选填“电流”或“电压”，下同)表，乙表是_表。,AB,20,电压,电流,
