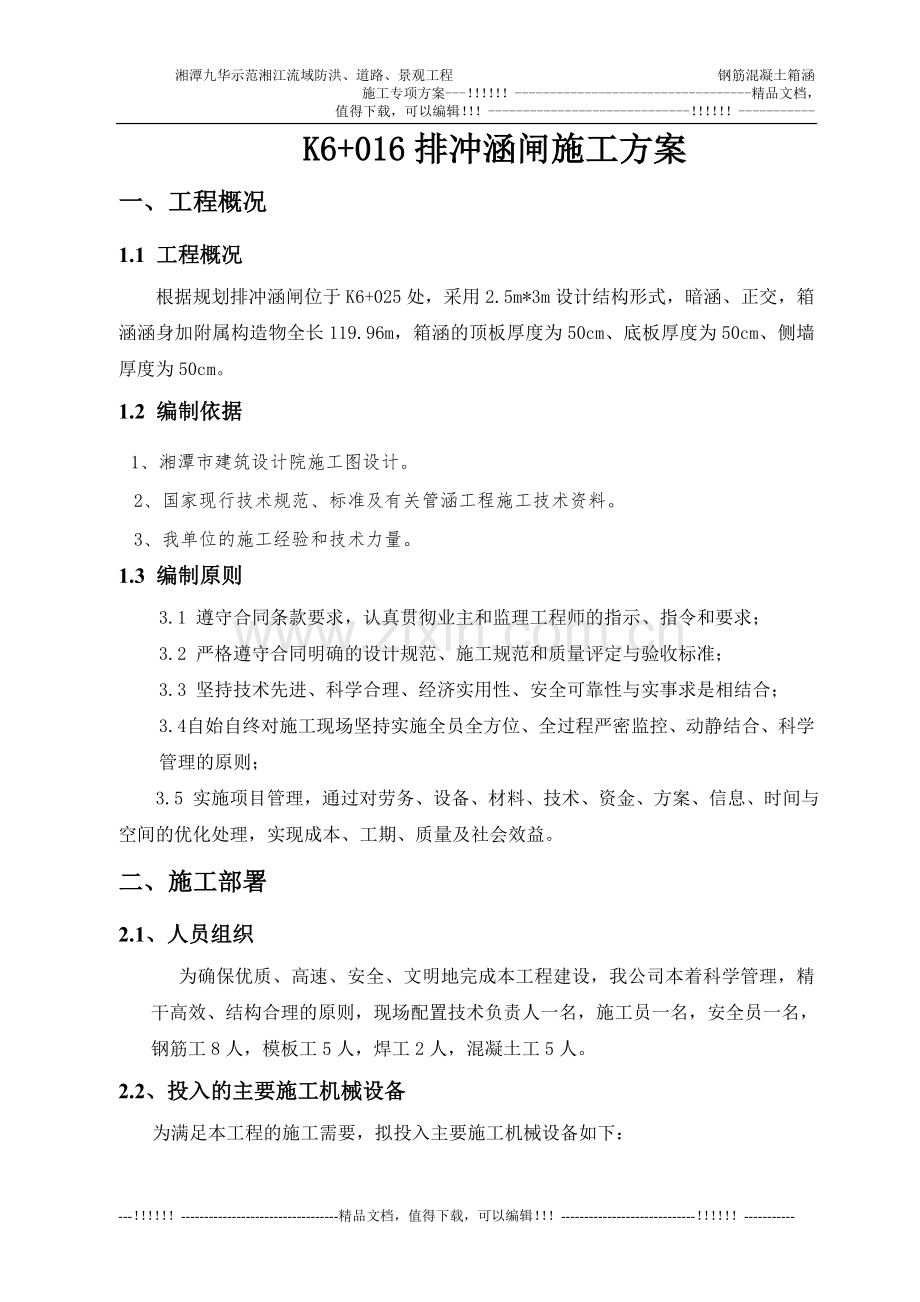

K6+016排冲涵闸施工方案
一、工程概况
1.1 工程概况
根据规划排冲涵闸位于K6+025处，采用2.5m*3m设计结构形式，暗涵、正交，箱涵涵身加附属构造物全长119.96m，箱涵的顶板厚度为50cm、底板厚度为50cm、侧墙厚度为50cm。
1.2 编制依据
1、湘潭市建筑设计院施工图设计。
2、国家现行技术规范、标准及有关管涵工程施工技术资料。
3、我单位的施工经验和技术力量。
1.3 编制原则
3.1 遵守合同条款要求，认真贯彻业主和监理工程师的指示、指令和要求；
3.2 严格遵守合同明确的设计规范、施工规范和质量评定与验收标准；
3.3 坚持技术先进、科学合理、经济实用性、安全可靠性与实事求是相结合；
3.4 自始自终对施工现场坚持实施全员全方位、全过程严密监控、动静结合、科学管理的原则；
3.5 实施项目管理，通过对劳务、设备、材料、技术、资金、方案、信息、时间与空间的优化处理，实现成本、工期、质量及社会效益。
二、施工部署
2.1、人员组织
为确保优质、高速、安全、文明地完成本工程建设，我公司本着科学管理，精干高效、结构合理的原则，现场配置技术负责人一名，施工员一名，安全员一名，钢筋工8人，模板工5人，焊工2人，混凝土工5人。

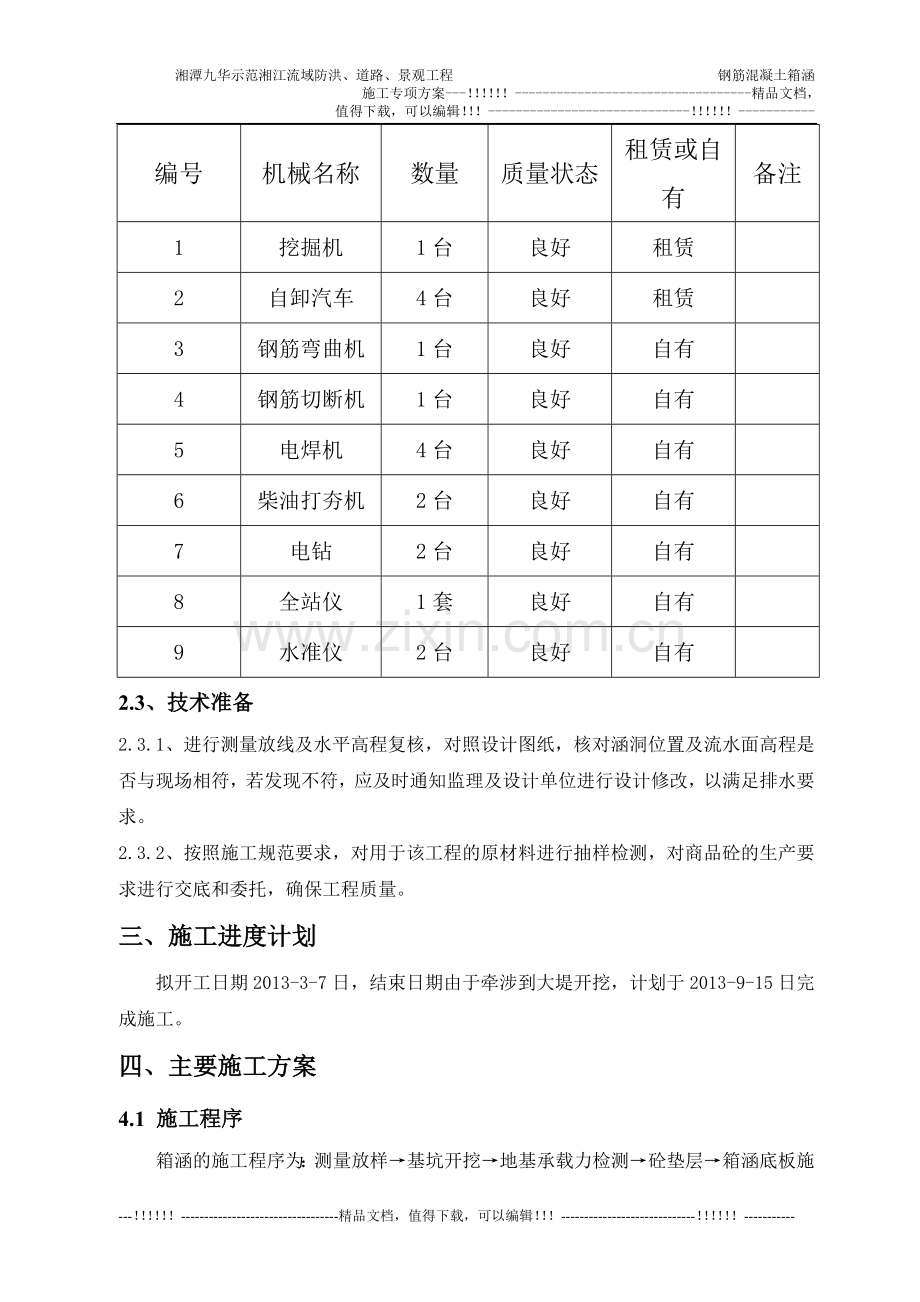

2.2、投入的主要施工机械设备
为满足本工程的施工需要，拟投入主要施工机械设备如下：

编号
机械名称
数量
质量状态
租赁或自有
备注
1
挖掘机
1台
良好
租赁

2
自卸汽车
4台
良好
租赁

3
钢筋弯曲机
1台
良好
自有

4
钢筋切断机
1台
良好
自有

5
电焊机
4台
良好
自有

6
柴油打夯机
2台
良好
自有

7
电钻
2台
良好
自有

8
全站仪
1套
良好
自有

9
水准仪
2台
良好
自有

2.3、技术准备
2.3.1、进行测量放线及水平高程复核，对照设计图纸，核对涵洞位置及流水面高程是否与现场相符，若发现不符，应及时通知监理及设计单位进行设计修改，以满足排水要求。
2.3.2、按照施工规范要求，对用于该工程的原材料进行抽样检测，对商品砼的生产要求进行交底和委托，确保工程质量。
三、施工进度计划
拟开工日期2013-3-7日，结束日期由于牵涉到大堤开挖，计划于2013-9-15日完成施工。
四、主要施工方案
4.1 施工程序
箱涵的施工程序为：测量放样→基坑开挖→地基承载力检测→砼垫层→箱涵底板施工→墙身及顶板施工→水利闸蹲、闸室、工作桥、涵身伸缩缝处理及防水层施工→台背八字墙回填→检查验收。
4.2 施工方法
4.2.1测量放样
在基础开挖之前，按照图纸所示坐标及尺寸，放出箱涵中心线及基础开挖边线，并设临时水准点，作为箱涵施工过程高程控制依据，箱涵中心线应引至两端木桩上，以便随时进行中心线检查。测量放线成果须经监理工程师复核无误后方可进行下一步施工 。
4.2.2基坑开挖
基础土方开挖：本箱涵基础土方采用1台翻铲挖掘机进行开挖，自卸汽车运输。反铲在开挖过程中，采用水准仪随时进行观测控制，为不扰动基底土，反铲在开挖时，应预留20cm厚的土进行人工清理。基槽内按两侧设置排水沟，并在基坑四角设置集水井，用潜水泵不间断地抽除基坑渗水。
4.2.3地基承载力检测
基槽挖至设计标高后，进行地基承载力检测，地基承载力设计值不小于150KPa，穿堤部分地基承载力设计值不小于180KPa。当涵洞持力层无法达到设计要求时，应对地基做相应处理，将软土挖出，用片石换填。
4.2.4箱涵底板施工
本箱涵10~15m设置一道伸缩缝，底板一次性支模成型，模板采用5mm厚钢模板，上下两道钢管背带加固，外侧用短钢管夹紧打入土中并支撑基坑边坡壁上，间距50cm。根据设计要求，伸缩缝采用橡胶带止水，在支模时一并支设成型。内侧模板支撑可利用在底板钢筋上焊接钢筋撑脚，采用钢管进行对撑。模板支设完毕，绑扎底板钢筋，预留侧墙钢筋，经监理工程师检查验收后进行砼浇筑。砼采用9m3搅拌运输车从商品砼站运至浇筑地点，泵车入模，插入式振动棒分层振捣密实。砼在浇筑过程中应派专人对模板及支撑情况进行观察，若发现松动变形及时进行加固处理。
4.2.5墙身及顶板施工
墙身和顶板施工与底板对应，每段按沉降缝分开，并与底板垂直保持一致。墙身施工前，将施工缝处砼表面凿毛，剔除松散砼，清理渣物并冲洗干净。然后绑扎墙身钢筋，经监理检查验收后支设墙身模板。墙身模板采用5mm厚钢模板，每块钢模用Φ48钢管竖向2道,横向2道辅以4道双向φ16对拉螺杆进行对拉加固，底排螺杆距底面30cm，螺杆外套φ18PVC管。顶板支模搭设扣件式满堂支架，双向间距70cm*70cm，顶板模板采用5mm厚钢模板拼装而成，以Φ48钢管作背楞，间距30cm，φ48满堂钢管脚手架作支撑体系。模板拼缝采用夹双面胶带或涂抹玻璃胶的方法进行封堵，以防漏浆。顶板模板经监理检查验收后按设计图纸安装顶板钢筋。
在砼浇筑前，应清理模板内杂物及垃圾，并冲洗干净。经监理工程师检查验收后浇筑砼。混凝土采用搅拌运输车运至现场，泵车入模。墙身砼应分层浇筑，分层振捣，每层厚度不得大于50cm，每段墙身和顶板应连续浇筑，中途不得间断形成施工冷缝。。浇筑C30砼的同时留置同养试块以确定箱涵拆模及台背回填时间。
待砼强度达到设计强度70％后可拆模。
4.2.6、台背回填及涵顶填土
墙背回填应在墙身砼强度80%后方可进行。箱涵基础及两侧墙身高度范围内，须按设计和规范要求，采用级配良好的砂石进行分层对称夯填，在墙身上弹线进行控制回填厚度，每层填料虚铺厚度不得大于20cm,用小型打夯机进行夯实，每层填料压实后进行压实度检测，符合压实度要求后进行下层填土。台背填土采用小型压路机或冲击振动夯进行压实，密实度不低于95％。
涵顶至路基顶范围采用符合规范要求的路基土分层填筑，分层填筑厚度、压实度要求同路基填筑。
4.2.7工作桥施工
先测量放样，放出基础轴线，绑扎基础钢筋，预埋立柱钢筋，基础立模，由于结构物尺寸复杂，模板采用木模，Φ48钢管做为背枋加固，间距30cm然后进行浇筑混凝土，绑扎立柱钢筋，立模，模板采用木模，2道Φ48钢管作为背枋辅以Φ16对拉螺杆加固，满堂支架支撑，浇筑立柱混凝土。蹲闸及闸室施工需预埋闸门及其它水利预埋件。
消力池先放出开挖边线，挖机开挖至设计标高20cm以上，然后人工开挖至设计标高，铺设30cm砂石垫层，在面层位置铺设Φ8@250钢筋网片，支模浇筑基础混凝土，混凝土采用C25商品砼，泵送入模。
五、墙体模板及支架力学计算.
墙身模板计算参数
Ф48*3.0钢管截面积A=357mm2，重量为2.7kg/m，回转半径i=15.78 mm，弹性模量E=210000N/mm2，抗弯强度设计值[fc]=205N/mm2。
M16对拉螺杆轴向拉力设计值N1b=24.5KN。
1. 荷载设计值
(1)新浇砼对模板的侧压力标准值:F=0.22γct0β1β2V1/2
F=γcH
使用内部振捣器时取其较小值.
式中:F—新浇砼对模板的最大侧压力(KN/m2)
γc—混凝土的重力密度((KN/m3)
t0—新浇砼的初凝时间,可按试验确定,缺资料时可取t0=200/(T+15)= 200/(35+15)=4,T为混凝土的温度.
β1—外加剂影响修正系数，不掺外加剂时取1.0；掺具有缓凝作用的外加剂时取1.2，取1.0.
β2—混凝土坍落度影响修正系数,本工程取1.15.
V—混凝土的浇筑速度(m/h) ，取2.0m/h.
H—混凝土侧压力计算处至新浇砼顶面的总高度(m)
设t0=4h,V=2m/h
墙体：F=0.22×24×4×1.2×1.15×21/2=41.2KN/m2
F=24×3.0=72.0 KN/m2
取较小值F=41.2 KN/m2
(2)倾倒砼时产生的荷载标准值:取水平荷载为2 KN/m2
(3)荷载设计值：F’=0.9×(1.2×41.2+1.4×2+4)=51 KN/m2
（4）承载能力验算：
对拉螺杆承载能力验算:
选用φ16对拉螺杆,间距为600mm×600mm,每根对拉杆所承受的侧压力:
P=0.6×0.6×51=18.36KN（取较大值）<[N]=24.5KN
从以上验算可以看出,对拉螺杆的强度满足要求.
六、顶板支架及模板力学计算
支架均架设在底板上，使用φ48×3.0扣结式钢管支架，横向间距为0.7m，顺箱涵方向间距为0.7m。在支架顶顺箱涵方向用双钢管φ48×3.0作为纵梁，跨度0.7m，间距0.7m。纵梁上用φ48×3.0钢管作为横梁，横梁跨度为0.7m，间距为0.30cm，其上铺5mm钢模板作为顶板底模。

顶板支撑示意图
为便于计算，方木纵梁和横梁自重均忽略不计。
自重荷载：Q1=0.5*2500*9.8*103=12.25KN/m2
计算荷载：Q=1.2*12.25+1.4*（1+2+2）=21.7KN/m2
6.1模板验算
力学模型为承受均布荷载的多跨连续单向板，为安全起见，按等跨度为0.30m简支梁计算，厚度5mm，计算宽度取0.7m。
模板上线荷载：q=21.7*0.7=15.19KN/m
模板跨中弯矩：M=ql2/8=15.19*103*0.302/8=171N.m
模板截面抵抗矩：W=bh2/6=0.7*0.0052/6=2.92*10-6m3
模板惯性矩：I=bh3/12=0.7*0.0053/12=7.29*10-9m4
模板跨中处最大应力：
= Mmax/W=171*10-6/(2.92*10-6)=58.56N/mm2<[f]=205N/mm2
模板跨中挠度：
ω=ql4/150EI=15.19*3004/(150*2.1*105*7292)
=0.54mm< [ω] = l/400=300/400=0.75mm
模板应力及最大挠度均符合要求。
6.2横梁验算
计算跨度0.7m，间距0.3m，截面面积为357mm2，力学模型为承受均布线荷载的多跨连续梁，为安全起见，简化为承受均布荷载的简支梁计算。承受从模板上传来
图2 φ48×3.0钢管横梁受力示意图
q
l
的均布线荷载，忽略钢管自重。
横梁钢管上线荷载：q=21.7*0.3=6.51KN/m
横梁支座反力：R横=6.51*0.7/2=2.28KN
横梁跨中弯矩：M=ql2/8=6.51*103*0.72/8=399N.m
横梁钢管截面抵抗矩：W=π×（D4-d4）/（32×D）
=3.14×（0.0484-0.0414）/（32×0.048）=5.08*10-6 m3
横梁钢管惯性矩：I=π×（D4-d4）/64
=3.14×（0.0484-0.0414）/64=1.22*10-7 m4
横梁跨中处最大应力：
= Mmax/W=399*10-6/(5.08*10-6)=78.54N/mm2<[f]=205N/mm2
横梁跨中挠度：
ω=5ql4/384EI=5*6.51*7004/(384*2.1*105*1.22*105)
=0.79mm< [ω] = l/400=1000/400=2.5mm
横梁应力及最大挠度均符合要求。
6.3纵梁验算
计算跨度0.7m，间距0.7m，截面面积为357mm2。力学模型为承受集中荷载的多跨连续梁，按承受集中荷载的4跨连续梁计算，承受从横梁上传来的集中荷载作用，忽略钢管模板自重。
单个集中荷载：P=2R横=2*2.28=4.56KN
纵梁支座反力：R纵=4.56+4.56+4.56/2*2=13.68KN
纵梁跨中最大弯矩：M=0.238PL=0.238*4.56*103*0.7=760KN.m
纵梁钢管截面抵抗矩：W=π×（D4-d4）/（32×D）
=3.14×（0.0484-0.0414）/（32×0.048）=5.08*10-6 m3
纵梁钢管惯性矩：I=π×（D4-d4）/64
=3.14×（0.0484-0.0414）/64=1.22*10-7 m4
纵梁跨中处最大应力：
= Mmax/W=760*10-6/(5.08*10-6)=150N/mm2<[f]=205N/mm2
纵梁跨中挠度：
ω=Pl3/48EI=4.56*1000*7003/(48*2.1*105*1.22*105)
=1.27mm< [ω] = l/400=1000/400=2.5mm
纵梁应力及最大挠度均符合要求。
6.4支架验算
钢管立管顺箱涵方向间距0.7m，横向间距0.7m，支架计算高度为1.5m。使用φ48×3.0扣结式钢管架。承受从纵梁上传来的集中荷载，忽略钢管模板自重。
长细比：λ=l/i=1.5/16.11*10-3=93
查表得φ=0.626。
钢管容许稳定承载力：
N=φ[σ]A=205*106*357*10-6*0.626*10-3=45.8KN
轴心压力：P=13.68KN<[N]=45.8KN
七、本项工程的质量控制指标、方法
7.1、基坑开挖质量检测
检 查 项 目
允许偏差
检查方法
平面轴线位置（mm）
+200
全站仪测量纵横各2点
基底标高（mm）
土质
±50
水准仪测量5-8点
石质
+50，-200
基坑尺寸（mm）
不小于图纸尺寸
钢尺检测
7.2、混凝土基础质量检测
检 查 项 目
允 许 偏 差
检 查 方 法
混凝土强度（Mpa）
在合格标准内
试件试压
平面尺寸（mm）
±50
钢尺量长、宽各3处
基础底面高程（mm）
土质
±50
水准仪检测5-8点
石质
+50，-200
基础顶面高程（mm）
±30
水准仪检测5-8点
轴线偏位（mm）
25
全站仪检查，纵横各2处
7.3、钢筋加工及安装质量检验
钢筋加工及安装实测项目
项次
检验项目
规定值或允许偏差
检查方法和频率

1

受力钢筋间距(mm)
两排以上排距
±5

每构件检查2个断面，用尺量
同排
梁、板、拱肋
±10
基础、墩台、柱
±20
灌 注 桩
±20

2
箍筋、横向水平钢筋、螺旋筋间距（mm）
箍筋、水平筋
+0，-20
每构件检查5~10个间距
螺旋筋
+0，-20
3
钢筋骨架尺寸(mm)
长
±10
按骨架总数30%抽查
宽、高或直径
±5
4
弯起钢筋位置（mm）
±20
每骨架抽查30%

5
保护层厚 度(mm)
柱、梁、拱肋
±5

每构件沿模板周边检查8处
基础、墩台
±10
板
±3
八、质量控制措施
本工程实行三级质量管理体系，严格按照跟踪检测、复检、抽检三个等级对每个施工环节进行行之有效的全面质量监控。
　1、牢固树立质量意识，深刻领会本工程的设计标准和施工工艺的特点。在企业职工中树立“质量是企业生存的关键”的观念，使其认识到质量工作与企业、个人利益的关系，把质量工作贯穿到施工的全过程中，深入到企业的每个人，形成道道工序齐抓共管，上下自律，使工程质量始终处于受控状态。
　 2、建立各级技术负责人技术负责制，技术负责人主管施工技术。坚持质量双检制、质量事故分析等质量管理制度。严格执行施工前的技术交底制度，对作业人员坚持进行定期质量教育和考核。
3、项目部建立严格的质量检查组织机构，全力支持和充分发挥质检机构和人员的作用。
　 4、测量工程师配备满足本工程需要的工程监测的仪器设备。
5、认真落实各项管理制度，强化监测试验工作管理。
加强文件和资料的管理，设专人负责。坚持对检测试验人员定期进行培训教育，提高职业道德和业务技术水平。
6、 强化施工管理,确保工程质量
（1）对项目主要管理人员选配水平高,经验丰富，业绩优良的人员担任，各分项工程安排具备专业资格的专业队伍承担施工。对施工管理人员和特殊工种工作人员实施持证上岗制度，保证人员素质满足工程创优需要。
（2）做好施工图纸会审工作，把图纸中存在的问题都汇总出来，再会同设计部门和监理研究解决，以避免不必要的质量事故发生。
（3）对施工的每道工序必须要有施工技术交底书。对施工草图、钢筋表、铁件加工单等，都必须复核无误后再下发。并注意内业资料的收集整理。（签证、变更、检查记录、各类报表等）。以利于工程竣工后，文整工作的同步结束。
（4）在施工全过程中，实行全面质量管理，严格贯彻执行施工质量保证措施，认真做好施工原始记录和质量评定资料的签认整理，归档工作，完善质量责任追踪档案。
（5）贯彻质量样板制、三检制。
（6）严格质量检查制度,各级质量监察人员,深入现场做好检查工作。
（7）各级施工负责人亲自抓施工质量,抓技术交底工作,积极组织职工学习有关质量工作规程，确保工作质量。
（8）在施工中，对每道工序，每个工种，每个操作工人，作到质量工作“三个落实”即：
　 a、施工前，施工管理人员必须对施工班组进行书面技术交底，每个操作人员，明确操作要点及质量要求。
　 b、施工过程中施工管理人员必须随时检查指导施工，制订工序流程图，确定关键工序和特殊工序的关键点，进行连续监控，对比分析质量偏差，及时纠正质量问题，把质量隐患消灭在施工过程中。
　c、每道工序施工结束后，要及时组织质量检查评比，进行工序交接，上道工序质量不合格，下道工序不得开始。 　　　　　　　　　　　　　
　（9）所有厂制材料必须有出厂合格证和必要的检验、化验单据，否则，不得在工程中使用。
九、文明施工措施
　 1、按规划布置临时施工设施，建立平面信息信号管理系统，对各项生产、生活设施、道路、管线、电力线路、各类物资放置场地及临时仓库实行平面动态管理；
　 2、对作业环境设置必要的安全警示标志，对工序实行挂牌标识的方法，做好安全生产，文明施工的宣传工作：
3、场地按规划要保证运输道路畅通，排水有组织。
4.与当地关系的处理。在实际施工过程中，要尊重当地的风俗。
十、安全保证措施
10.1 安全生产目标
实现“五无”、 “两控制”
实现“五无”：即无职工死亡、无重大行车事故、无重大交通责任事故、无重大质量事故，无火灾事故、。
“两控制”：职工重伤频率控制在0.4‰以下，轻伤频率控制在1.2‰以下。
10.2安全保障体系
认真贯彻“安全第一，预防为主，综合治理”的方针，加强教育，严格管理，使总个施工过程处于受控状态。设立以项目经理为主的安全保障体系，加强安全管理，做到安全施工，坚持管生产必须管安全的原则。
10.3安全保证措施
进入施工区域所有人员必须佩戴安全帽，必须挂牌上岗。施工现场设置醒目的安全标语，标志，警示牌，以增强施工人员和操作人员的安全意识。设专职安全员，负责日常安全管理工作。严格执行分项工程安全技术交底制度，特殊工种持证上岗制度
做好安全教育和安全宣传工作，设立醒目的安全标语，标志。建立施工现场安全检查制度，定期进行检查。
十一、施工环境保护措施
施工时严格执行《环境保护法》的有关要求，严格遵守国家和地方控制污染的法律法规，维护施工区的环境。
1.垃圾集中堆放，运至垃圾回收点。
2.材料运输防止抛洒滴漏，做好维护工作，并定期洒水，避免扬尘污染。
3对各种机械设备进行经常行保养，尽量降低噪音污染。
4.机械维修时废弃机油，液压油等集中存放，统一处理。

施工现场主要负责任人联系方式：
王建平：13677345279
冉启亮：13975197973
胡菊新：13687376308
言军：18229866332
王继超：15093077120

湘潭九华经济示范区湘江流域防洪、道路、景观工程水电八局施工三标项目部
