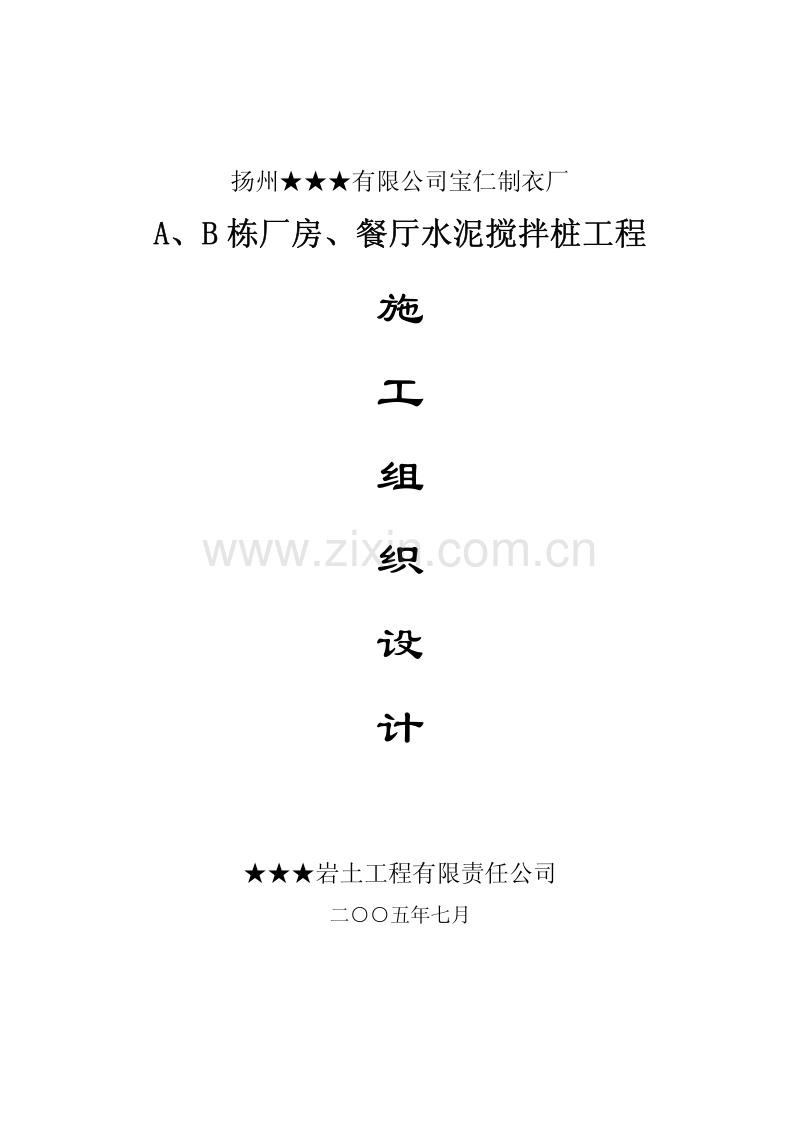

水泥土搅拌桩施工组织设计.pdf

扬州有限公司宝仁制衣厂 A、B 栋厂房、餐厅水泥搅拌桩工程A、B 栋厂房、餐厅水泥搅拌桩工程 施 工 组 织 设 计 岩土工程有限责任公司 二五年七月 扬州有限公司宝仁制衣厂 A、B 栋厂房、餐厅水泥搅拌桩工程A、B 栋厂房、餐厅水泥搅拌桩工程 工程编号：工程编号：D-SH-05-02 审 定： 审 核： 编 写： 项 目 经 理： 岩土工程有限责任公司 地址： 二五年七月 目目 录录 文字部分文字部分 一、工程概况 二、施工组织设计的编制依据 三、施工组织 （一）总体布置 （二）施工准备计划 （三）各项资源需要量计划 （四）地基处理施工 （五）地基处理施工质量保证措施 四、施工进度计划及保证措施 （一） 施工进度计划 （二） 施工进度保证措施 五、安全、文明施工保证措施 一、工程概况 一、工程概况 拟建宝仁制衣长 A、B 栋厂房、餐厅，地基处理采用水泥土搅拌 桩复合地基。A、B 栋厂房桩数 2956 根，餐庭待订，有效桩长 8.5m， 保护桩头 0.5m，桩径 500mm,水泥掺入比 16%，单桩竖向承载力特征 值110kN，复合地基承载力特征值125kPa。详见设计说明。 二、施工组织设计的编制依据 二、施工组织设计的编制依据 1、 水泥搅拌桩桩位平面布置图等（业主提供） 2、国家有关规范、规程、主要有： （1） 建筑地基处理技术规范 JGJ79-2002 （2） 混凝土结构设计规范 GB50010-2002 （3） 建筑地基基础设计规范 GB50007-2002 （4） 建筑地基基础工程施工质量验收规范 GB50202-2002 （5） 本公司质量手册及程序文件。 三、施工组织 三、施工组织 （一）总体布置 接受任务编写、修订并送业主或其代表审阅施工组织设计 施工前安全质量教育人员、设备进场设备安装、调试测量放样 验收技术交底开工组织隐蔽工程质检和验收会同监理、 设计 单位解决施工中的问题资料整理、 编写竣工报告组织工程验收 工程结算。 （二）施工准备计划 （1）参加施工人员进场前文明、安全施工教育； （2）组织生产技术人员研究文件、图纸、资料，确定施工方案 及应对措施，编写施工组织设计； （3）安排各种材料的送检； （4）平整场地，展开施工面，设置安全标志； （5）搭建临建设施； （6）技术及安全交底； （7）测量放线。 （三）各项资源需要量计划 1、施工设备配备 本工程拟投入的主要设备、仪器见表 1 主要设备仪器一览表 主要设备仪器一览表 表一： 序号 设备名称 规格型号 数量 1 搅拌机 SJB-2 4 台 2 灰浆泵 4 台 3 集料斗 4 台 4 灰浆拌制机 4 个 5 经纬仪 北光厂 TDJ2 2 台 6 水准仪 北光厂 S3 1 台 7 其它辅助机具 若干 2、人员组成 2.1 组织机构及管理人员 项目经理 技术总负责 施工总调度 安全保卫 技术组 治 放 技 标 质 安 材 起 机 安 安 线 术 高 量 检 重 台 全 卫 定 资 控 监 组 料 组 组 生 生 位 料 制 督 产 项目经理： 1 人 全权负责桩基的施工 项目副经理： 1 人 主要负责技术方面和施工交底等工作 施 工 员： 2 人 测量放线、标高、轴线复核，桩施工记录 质 量 员： 1 人 负责工程施工质量，随时检查施工工作 资 料 员： 1 人 负责工程资料的采集、整理、汇编 材 料 员： 1 人 材料采购工作 安 全 员： 1 人 现场安全生产、治安保卫等 22 施工人员 序号 工种 数量工作范围 备注 1 搅拌工 30 水泥浆搅拌、制作 2 电工机修 1 设备保养、 电器检修 3 操作工 5 操作施工机械 4 班长 5 单机全部指挥 5 电焊工 2 机械维修 6 后勤机动组 2 人员临时调配 废物清运场地清理等 （四）地基处理施工 1、施工工艺流程 定位预搅下沉制备水泥浆提升喷浆搅拌重复上、 下搅拌 清洗移位重复上述步骤 （1）测放桩位 根据甲方提供的引测测量标志点,校核甲方已施放的轴线；根据 校核后的轴线， 按复合地基桩位平面布置图进行桩位测放， 并须经甲、 乙双方签字认可后方可开始施工； （2）钻机就位 机械就位时将机具对准桩位中心，保持机械水平。 （3）预搅下沉 待搅拌机的冷却水循环正常后，启动搅拌机，使搅拌机沿导向架 搅拌切土下沉。 （4）制备水泥浆 待搅拌机下沉至一定深度时，按设计确定的配合比拌制水泥浆， 在压浆前将水泥浆倒入集料斗中。 （5）提升喷浆搅拌 搅拌机下沉达到设计深度后，开启灰浆泵压入地基中，并且边喷 浆、边旋转，同时严格按照设计确定的提升速度提升搅拌机。 （6）重复上、下搅拌 搅拌机提升至设计加固深度的顶面标高时， 集料斗的水泥浆应正 好排空。为使软土和水泥浆搅拌均匀，可再次将搅拌机边旋转边沉入 土中，至设计加固深度后再将搅拌机提升出地面。 （7）清洗 向集料斗中注入适量清水，开启灰浆泵，清洗全部管路中残存的 水泥浆，直至基本干净。并将粘附在搅拌头的软土清洗干净。 （8）移位 重复上述（2）（7）步骤，进行下一根桩的施工。 2、地基处理效果检验 根据设计要求，由甲方委托第三方进行检测。 （五）地基处理施工质量保证措施 1、施工准备阶段质量保证措施 组织生产技术人员研究设计文件、图纸、资料，结合现场情况， 分析可能发生的问题及相应的预防、解决措施。 查明施工场地地下情况。 根据业主提供的引测点（或坐标点）测放孔位，由业主、施工 单位共同确定。 清理工作台面，必要时铺砌道路。 施工人员上岗前，进行安全、质量教育。 按业主交付的资料检查、复核，并进行各项技术分工交底。 2、施工阶段质量保证措施 （1） 成桩的质量保证措施 进场后、组织生产技术人员，根据现场基坑开挖后的地质情况， 研究设计文件、图纸、资料，分析施工中可能出现的问题，并提出解 决方案； 设备进场前平整场地，根据引测点（轴线）测放出桩位，桩位 偏差2cm； 桩径不小于 500mm，垂直误差不超过 1%，桩位误差边缘桩不超过 1/3 桩径，内部桩不超过 1/2 桩径。 预搅：软土应完全预搅切碎，以利于同水泥浆均匀搅拌。 水泥浆不得离析：水泥浆要严格按设计的配合比配制，要预先 筛除水泥中的结块，为防治水泥浆发生离析，可在灰浆拌制机中不断 搅动，待压浆前才缓慢倒入集料斗中。 确保加固强度和均匀性：压浆阶段不允许发生断浆现象，输浆 管道不能发生堵塞；严格按设计确定的数据，控制喷浆和搅拌提升速 度，误差不得大于10cm/min；控制重复搅拌时的下沉和提升速度， 以保证加固范围内每一深度均得到充分搅拌。 保证垂直度：为使搅拌桩基本垂直于地面，要注意机械的平整 度和导向架对地面的垂直度。 （3）施工收尾阶段质量保证措施 施工结束后，准备以下资料，会同有关人员进行施工验收。 竣工图； 施工记录； 设计图纸； 原材料出厂合格证； 主材检测报告单。 在施工验收完成后，提交竣工报告。 四、施工进度计划及保证措施 四、施工进度计划及保证措施 （一）施工进度计划 按照招标文件要求， 本桩基工程根据业主指定时间以开工报告书 为准，工期车间为 26 天，餐厅为 32 天。 （二）施工进度保证措施 1、施工记录当日必须提交项目经理，项目经理依此了解进度情况。 2、定期检查工程实际进度与计划进度差距，及时提出整改措施。 3、通过调整工作时间和人员提高桩机施工的速度。 五、安全、文明施工保证措施 五、安全、文明施工保证措施 1、工地安全施工保证措施 （1）施工前严格进行安全生产教育，清理工作面，并设置安全装置； （2）安装施工设备，在每次开工前、收工后应认真检查、保养； （3）施工现场的所有电源、电路的安装与拆除必须由电工操作，电 器必须严格接地、 接零并使用漏电保护器。 电缆必须有防磨损、 防潮、 防断等保护措施， 照明应用安全矿灯或 36V 以下的安全灯， 并遵守 施 工现场临时用电安全技术规范 （JGJ 46-88）的规定； 2、工地文明施工保证措施 （1）组织职工学习，提高职工对标准化建设、现场文明施工重要性 的认识； （2）严格执行城市交通管理、环境保护和“三废”处理等规定，雨 天外出场地车辆要清洁，防止污染路面； （3）设备、工器具、材料摆放整齐，管材摆放方向一致； （4）场内安全标志齐全，各种报表、原始记录等应摆放整齐，保持 清洁完好，记录牌悬挂醒目，不得乱画； （5）实行挂牌轮流值日，搞好职工宿舍卫生，保证职工身体健康创 造良好环境； （6）遵守社会公德，严禁酗酒闹事，打架斗殴，保卫人员做好场内 安全保卫。
