高中学业水平考试通用技术模拟卷(必考题)(八)
(时间:30分钟　满分:35分)

一、选择题(共10题,每题2分)
1.如图所示为有时间限制的插座,当拉下拉环时,它就会接通220 V交流电,此后拉环会慢慢收缩,恢复原位时,切断电源停止供电,这样可以更好的节约电能。以下针对该技术的说法中不恰当的是(　　)

第1题图
A.该插座是在原有插座的基础上增加了定时功能,体现技术的创新性
B.若该技术申请了专利,在一定时间内具有垄断性
C.插座附有定时功能,体现了技术的综合性
D.可以更好的节约电能,体现技术的目的性
2.如图所示是一款可以自动加水的电热水壶,下列对该电热水壶的评价中不属于功能评价的是(　　)

第2题图
A.提壶断电,防干烧等智能保护系统
B.LED显示屏显示水温变化

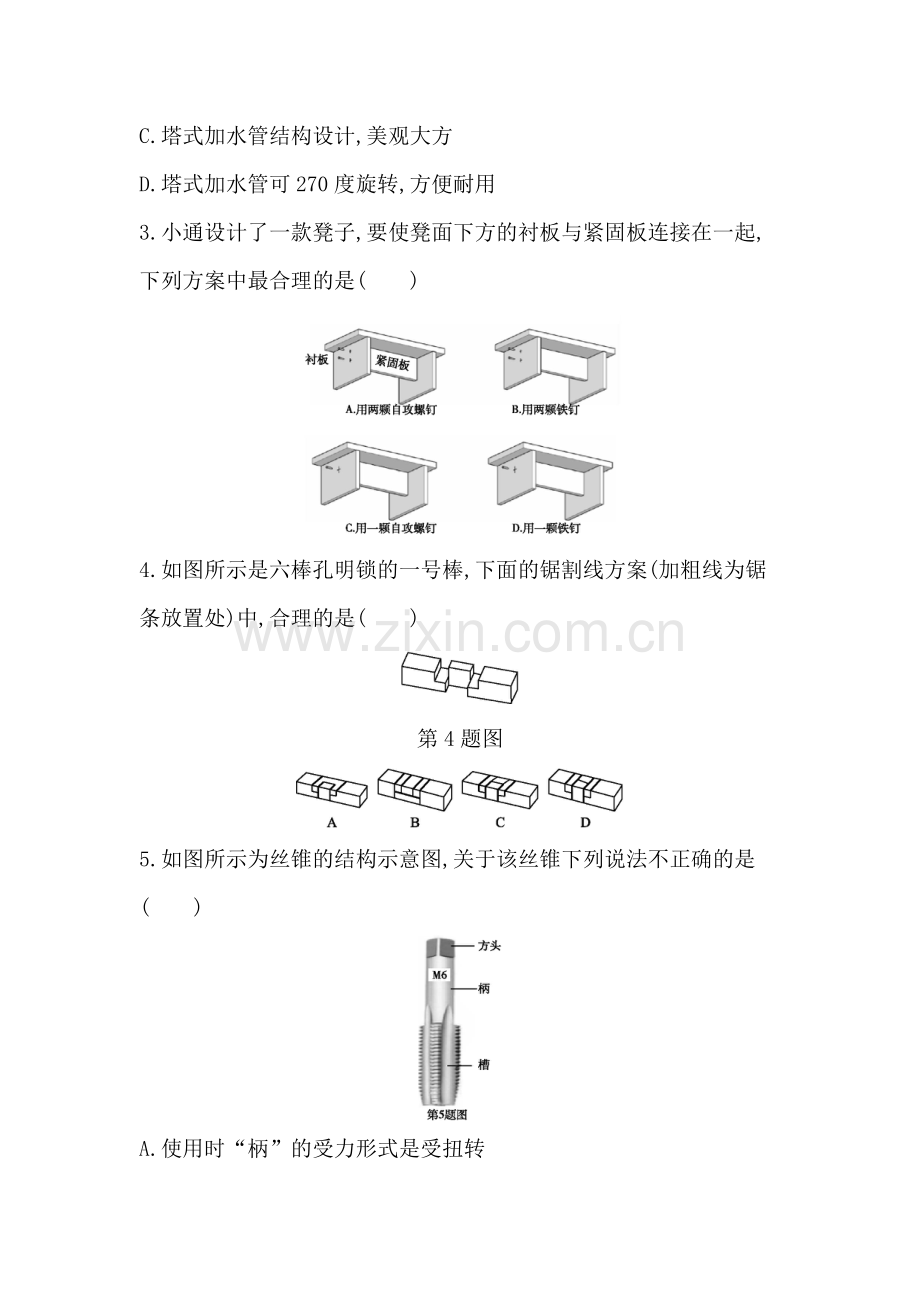

C.塔式加水管结构设计,美观大方
D.塔式加水管可270度旋转,方便耐用
3.小通设计了一款凳子,要使凳面下方的衬板与紧固板连接在一起,下列方案中最合理的是(　　)

4.如图所示是六棒孔明锁的一号棒,下面的锯割线方案(加粗线为锯条放置处)中,合理的是(　　)

第4题图

5.如图所示为丝锥的结构示意图,关于该丝锥下列说法不正确的是(　　)

A.使用时“柄”的受力形式是受扭转
B.此丝锥的可加工半径为6 mm
C.“方头”的作用是便于扳手的夹持
D.“槽”的作用是便于铁削导出
6.如图所示是某工件的机械加工图,以下尺寸标注错误的是(　　)

第6题图
A.12 B.Φ30 C.R10 D.Φ20
7.如图所示为一款理发用的椅子,关于该椅子的设计,是从提高椅子的稳定性角度考虑的是(　　)

第7题图
A.椅子的椅子脚用较重的金属材料制作
B.椅子的高度可调
C.椅面的面积比五只椅子脚与地面所围成的面积大
D.椅子可以水平旋转角度
8.某矿厂为改进选矿流程,引进全流程自动化控制系统,采用了智能化控制软件,在保证产品质量的前提下,大幅度提高选矿厂的生产能力,降低能耗物耗,提高金属回收率。下列关于该选矿流程优化的说法中不正确的是(　　)
A.智能化控制软件的使用为优化选矿流程创造了条件
B.该选矿流程的优化实现了多个目标
C.该选矿流程的优化提高了矿厂的生产能力
D.选矿全流程自动化提高了矿石中的金属含量
9.如图所示为某智能吸尘器,超声波免碰技术可有效防止碰撞家具或跌落楼梯,V型刷升降功能可跨越地毯等障碍物及适应不同地面,自动回充技术在完成打扫后自动回到充电座上,配有高效紫外线杀菌灯。关于该系统,以下说法中正确的是(　　)

第9题图
A.经历长期充放电之后,电池容量下降,体现了系统的整体性
B.自动回到插座充电体现了系统的环境适应性
C.该吸尘器在进入地毯时能自动升起,体现了系统的相关性
D.该吸尘器具有紫外线杀菌功能,体现了系统的目的性
10.如图所示是一扇智能窗。智能窗由主机(微电脑控制中心)、传感器、窗户电机及普通玻璃窗户(包括窗框、玻璃、导轨等)等构件组成。没人在家,天气突然变化(下雨、下雪)时,智能窗能自动关好。该控制系统的执行器是(　　)

第10题图
A.传感器 B.主机(微电脑控制中心)
C.窗户电机 D.普通玻璃窗户
二、非选择题(本大题共4小题,第11小题5分,第12小题10分)
11.如图所示为一款烘箱的热风温度控制系统的示意图,其工作过程是温度传感器检测到烘箱的实际温度,把信号传给温度控制器,与预设温度进行比较,到达预设温度时,温度控制器控制鼓风机及热风机关闭,低于预设温度时,鼓风机及热风机启动,从而使烘箱的实际温度保持在一定范围内。结合以上内容,完成以下任务。

第11题图
(1)该控制系统的控制方式属于　　　　控制(从“开环”“闭环”中选择一项填入空格内)。
(2)该控制系统的被控对象是　 。
(3)某次操作由于烘箱温度过高而超过设定温度,造成这次事故的原因可能是　　　 　。(在①加热过程中温度传感器损坏;②供电电路损坏导致断路;③停止加热过程中温度传感器损坏中选择一项,将序号填入空格内)。
(4)为了让烘箱内的温度波动范围小,根据实际温度变化情况,采用PID算法,不断调整算法参数。这体现了系统分析的　　　　原则(在“整体性”“科学性”和“综合性”中选择一项填入空格内)。
(5)该烘箱在使用过程中,会受到各种干扰,以下因素中不属于干扰因素的是　　　　(在“打开烘箱门”“烘箱外界温度发生变化”和“调低预设温度”中选择一项填入空格内)。
12.如图所示床边笔记本桌,满足现代人的生活需要,可以让人坐在床上休闲办公。该床边笔记本桌桌面是60 cm×40 cm×3 cm的木板,支架是截面为3 cm×3 cm方管,壁厚2 mm。现在需要桌子不用时,桌面能够折叠以减少使用空间,为此已经把桌子两边a位置锯断。请用2 mm厚的钢板和其他配件,设计一个连接件,设计要求如下:

第12题图
A.连接件能可靠固定桌面在支架上,不用时能向下翻转90度;
B.桌面在上翻和下折时,连接件能方便、快捷固定和松开;
C.结构简单。
请根据上述设计要求,完成以下任务:
(1)画出连接件的设计草图,必要时可用文字说明;
(2)在设计草图上标注连接件的主要尺寸;
(3)连接件与桌面面板的连接可以采用　　　　(在①紧定螺钉连接;②自攻螺钉连接;③铆钉连接中选择一项,将序号填入空格内);
(4)为了防止生锈,　　　 　(在①表面刷光;②喷涂防锈漆;③电镀中选择一项,将序号填入空格内)是学生不能在学校完成的表面处理方法。
答题纸
一、选择题(共10题,每题2分)
题号
1
2
3
4
5
6
7
8
9
10
答案

二、非选择题(本大题共4小题,第11小题5分,第12小题10分)
11.(1)

(2)

(3)

(4)

(5)

12.(1)

(2)

(3)
