比亚迪E充电流程.ppt

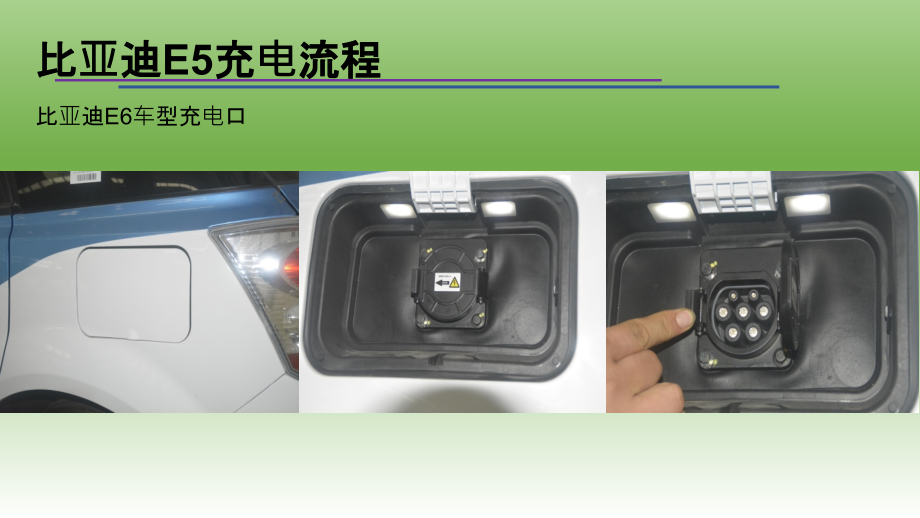

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,比亚迪E6充电流程PPT讲座,比亚迪,E6,车型充电口,比亚迪,E5,充电流程,比亚迪,E5,充电流程,直流充电口：,DC+，DC-：,直流充电正、负极,A+，A-：,低压辅助电流正、负极,CC1：,车身接地（,1K,30,）,CC2：,直流充电感应信号,S+：,通讯线，,CAN(H),S-：,通讯线，,CAN(L),PE：,地线,比亚迪,E5,充电流程,交流充电口端子定义：,LA,相，,NC1B,相，,NC2C,相，,N,中性线，,PE,地线，,CC,充电连接确认，,CP,充电控制,比亚迪,E5,充电流程,直流充电装置,优点：,充电速度快,充电电压高,充电装置比较大,比亚迪,E5,充电流程,交流充电装置,比亚迪,E5,充电流程,E6,充电流程：,第一步：确认车辆解锁，打开充电接口盖,比亚迪,E5,充电流程,第二步：打开充电桩电源，观察充电桩显示屏状态,比亚迪,E5,充电流程,第三步：观察车内显示屏状态并按正确方式取下充电插头，对准车身接口，接上，完成充电准备。,比亚迪,E5,充电流程,第四步：点击充电桩显示屏上按键，启动充电。,比亚迪,E5,充电流程,第五步：点击停止充电，完成充电，并关闭电源。,比亚迪,E6,充电流程,比亚迪,E6,充电流程,比亚迪,E6,充电流程,比亚迪,E6,充电流程,比亚迪,E6,充电流程,
