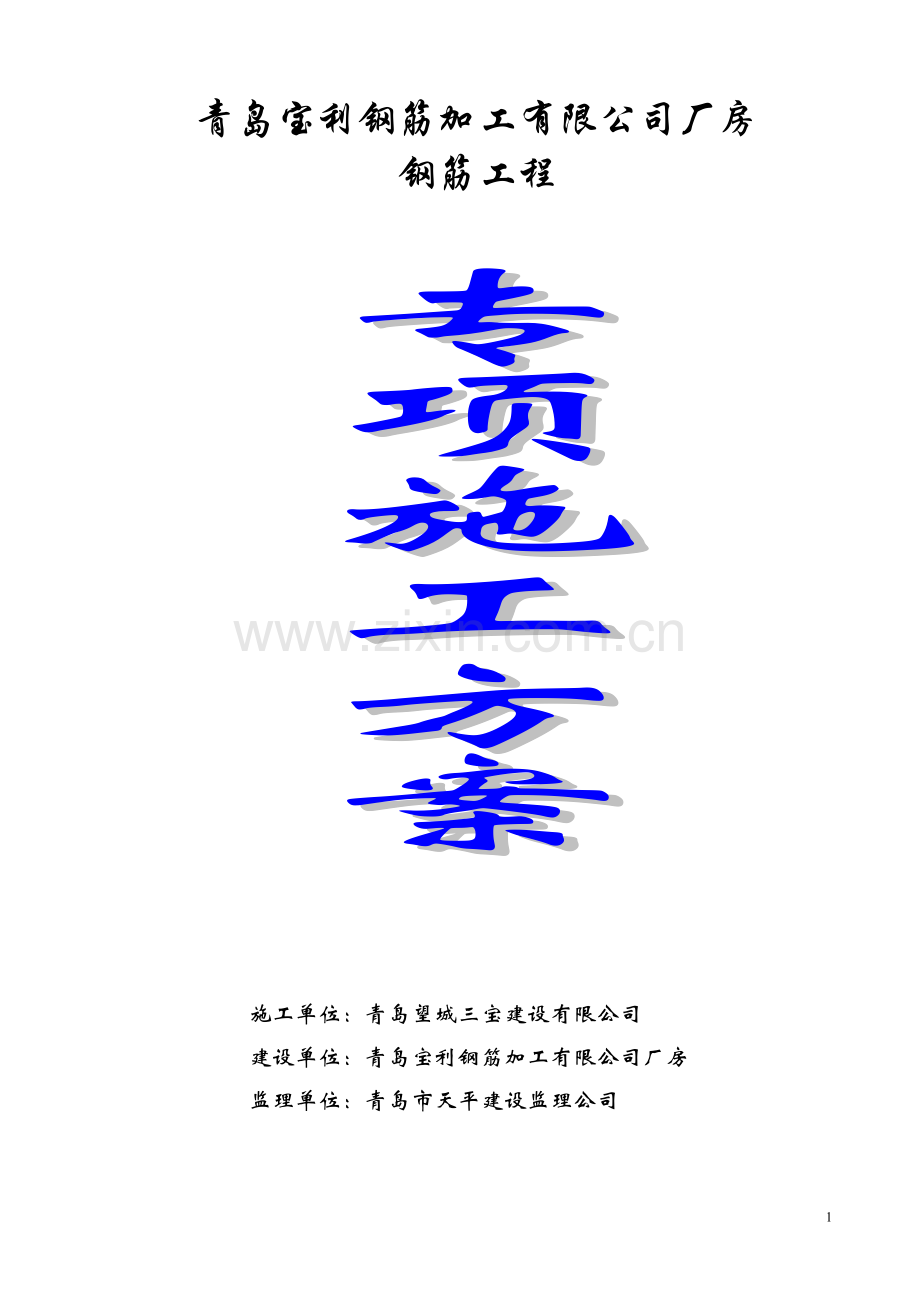

青岛宝利钢筋加工有限公司厂房
钢筋工程

专
项
施
工
方
案

施工单位：青岛望城三宝建设有限公司
建设单位：青岛宝利钢筋加工有限公司厂房
监理单位：青岛市天平建设监理公司

一、工程概况
1、工程特点及建设地点
1.1新建厂房青岛市城阳区流亭空港工业区内，1#路以北由下部独立柱基础，上部钢结构组成。总建筑面积23537m2，
2、设计情况：
2.1材料要求：本工程采用HPB235级、HRB335、级钢筋，HRB335级钢强度设计值300N/mm²。
2.3基础以下圆钢量为9.8t，基础以下HRB335级螺纹钢量为68.8t。本工程总用钢量约为78.6t。
2.4钢筋工程总体要求：钢筋制作和安装是保证整体结构质量的重要环节， 纵向受拉钢筋最小锚固及搭接长度：（框架柱，暗柱内主筋的连接优先采用焊接或机械连接）非抗震及三，四级抗震结构的钢筋最小锚固长度laE（mm）表1

19

受拉钢筋抗震锚固长度laE
混凝土强度等级
与抗震等级
钢筋种类与直径
C20
C25
C30
C35
≥C40
一、二级
抗震等级
三级抗震
等 级
一、二级
抗震等级
三级抗震
等 级
一、二级
抗震等级
三级抗震
等 级
一、二级
抗震等级
三级抗震
等 级
一、二级
抗震等级
三级抗震
等 级
HPB235
普通钢筋

36d
33d
31d
28d
27d
25d
25d
23d
23d
21d
HRB335

普通钢筋

d≤25
44d
41d
38d
35d
34d
31d
31d
29d
29d
26d
d>25
49d
45d
42d
39d
38d
34d
34d
31d
32d
29d
环氧树脂
涂层钢筋
d≤25
55d
51d
48d
44d
43d
39d
39d
36d
36d
33d
d>25
61d
56d
53d
48d
47d
43d
43d
39d
39d
36d

HRB400
RRB400
普通钢筋

d≤25
53d
49d
46d
42d
41d
37d
37d
34d
34d
31d
d>25
58d
53d
51d
46d
45d
41d
41d
38d
38d
34d
环氧树脂
涂层钢筋
d≤25
66d
61d
57d
53d
51d
47d
47d
43d
43d
39d
d>25
73d
67d
63d
58d
56d
51d
51d
47d
47d
43d
注 1．四级抗震等级，laE =la，其值见前一页。 和本页表中锚固长度的0.7倍。机械锚固的形式及构造要求详见本
2．当弯锚时，有些部位的锚固长度为≥0.4LaE+15d，见各类构件的标 图集第35页。
准构造详图。 4．当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长
3．当HRB335，HRB400和RRB400级纵向受拉钢筋末端采用机械锚固 度应乘以修正系数1.1。
措施时，包括附加锚固端头在内的锚固长度可取为本图集第33页 5．在任何情况下，锚固长度不得小于250mm。
表1 纵向受拉钢筋最小锚固及搭接长度

纵向受拉钢筋绑扎搭接长度llell

注：1.当不同直径的钢筋搭接时，其llE与
lL值按较小的直径计算。
2．在任何情况下ll，不得小于300mm。
3．式中ζ为搭接长度修正系数。
抗 震
非抗震
laE=ζlaE
ll=ζla
纵向受拉钢筋搭接长度修正系数ζ
纵向钢筋搭接接头面积百分率(%)

≤25

50

100
ζ
1.2
1.4
1.6
二、施工部署：
1、该工程根据施工现场实际情况，钢筋放现场加工，采取流水加工、绑扎方法施工。将钢筋工程分为制作和绑扎两大作业施工班组，工作相对独立，必要时可进行劳动力调节。
2、选择钢筋供应商，并对钢筋的品牌宜多作考虑几家，以供选择；
3、钢筋原材料应按规范要求，正确取样、及时送检；
4、钢筋提前加工好。提前订货。
5、做好钢筋工种与木工、混凝土工的工序交接，并在浇灌砼时，安排专职钢筋工看护钢筋，做好钢筋的成品保护；
6、技术准备：钢筋代换应经设计院同意，施工前应对班组进行技术、工艺标准进行交底。
8、钢筋进场要求：钢筋进场数量按每月需要量配套供应，无出厂质量证明，每捆（盘）钢筋无标志牌的钢筋不得进场，进场的钢筋立即进行报请监理部门抽样取样试验，合格后方可使用。钢筋原材料检验：钢筋的抗拉强度实测值与屈服实测值比不应小于1.25且钢筋屈服强度实测值的比值不应小于1.3。
9、钢筋流程控制如下图

三、钢筋加工：
1、施工准备：
1.1钢筋加工场地设在南侧，原料堆料堆在钢筋原料堆放区内，钢筋的弯曲、切断、焊接则成品家工棚中进行，有条不紊、层次分明、分区明确。1.2凡进场施工用钢材必须有出厂质量证明书和检验报告单，并按规定见证取样，送检试验，试验合格才能用于工程上。
1.2根据工程进度和施工图要求设定专人翻样制作料单，安排专门管理人员负责钢筋制作、堆放、管理工作，做好对制作工人的书面技术交底。
1.3钢筋加工机械操作先空载，试运转正常后才能投入使用，钢筋表面应保持洁净，有污泥时，在使用前认真清除干净。
1.4制作完毕的钢筋统一用木制料牌标识，料牌上标明规格、数量、绑扎部位，并堆码整齐。
1.5钢筋加工前应认真按设计要求编制钢筋料单，并报监理单位审核，加工按审核后的料单进行，加工的钢筋应是抽样合格的无损伤、无裂缝、无严重锈蚀的钢筋，钢筋加工全部采用机械加工成型, HRB335级钢筋的连接采用绑扎搭接，加工好的钢筋分堆挂牌排放。箍筋必须作135°弯钩，直钩长度大于10d。
2、一般规定
2.1 混凝土结构所采用的热轧钢筋、热处理钢筋、碳素钢丝、刻痕钢丝和钢铰线等的质量，应符合现行国家标准的规定。
2.2 钢筋应有出厂质量证明书或试验报告单，钢筋表面或每捆(盘)钢筋均应有标志。．进场时应按炉罐(批)号及直径分批检验。检验内容包括查对标志、外观检查，并按现行国家有关标准的规定抽取试样作力学性能试验，合格后方可使用。
钢筋在加工过程中，如发现脆断、焊接性能不良或力学性能显著不正常等现象，尚应根据现行国家标准对该批钢筋进行化学成分检验或其他专项检验。
2.3 当钢筋的品种、级别或规格需作变更时。应办理设计变更文件。
预制构件的吊环，必须采用未经冷拉的HPB235级热轧钢筋制作，严禁以其他钢筋代换。
2.4 采用冷拉调直的钢筋，不得利用因冷拉而提高的钢筋强度值。
2.5 纵向受力钢筋的连接方式应符合设计要求。具体工程的钢筋接头形式应根据设计要求确定，设计无要求时，可根据本规程选用。
2.6 钢筋的绑扎应符合下列规定：
1．钢筋的交叉点应采用铁丝扎牢。
2．梁和柱的箍筋，除设计有特殊要求外．应与受力钢筋垂直设置；箍筋弯钩叠合处，应沿受力钢筋方向错开设置。
3．在柱中竖向钢筋搭接时，角部钢筋的弯钩平面与模板面的夹角，对矩形柱应为450角，对多边形柱应为模板内角的平分角；对圆形柱钢筋的弯钩平面应与模板的切平面垂直；中间钢筋的弯钩平面应与模板面垂直；当采用插入式振捣器浇筑小型截面柱时，弯钩平面与模板面的夹角不得小于150。
4．钢筋的绑扎接头应符合下列规定：
(1)搭接长度的末端距钢筋弯折处，不得小于钢筋直径的10倍，接头不宜位于构件最大弯矩处。
(2)受拉区域内，HPB235级钢筋绑扎接头的末端应做弯钩，HRB335、RB400级钢筋可不做弯钩。
(3)直径不大于12mm的受压HPB 235级钢筋的末端，以及轴心受压构件中任意直径的受力钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍。
(4)钢筋搭接处，应在中心和两端用铁丝扎牢。
(5)受拉钢筋绑扎接头的搭接长度，应符合下列的规定：
1)当纵向受拉钢筋的绑扎搭接接头面积占全部钢筋截面积的百分率不大于25%时其最小搭接长度应符合表2的规定。

表2 纵向受拉钢筋的最小搭接长度
钢筋类型

混凝土强度等级
C15
(20一Cz5
C30一C35
≥C,40
光圆钢筋
HPB235级
45d
35d
30d
25d
带肋钢筋

HRB335级
55d
45d
35d
30d
HRB400级、RRB400级
-
55d
40d
35d
注：两根直径不同钢筋的搭接长度以较细钢筋的直径计算。
2)当纵向受拉钢筋搭接接头面积占全部钢筋截面积的百分率大于25%，但不大于50%时，其最小搭接长度应按表2中的数值乘以系数1.2取用；当接头面积百分率大于50%时，应按表2中的数值乘以系数1.35取用。
3)当符合下列条件时，纵向受拉钢筋的最小搭接长度应根据上述口至6条确定后，按下列规定进行修正：
a．当带肋钢筋的直径大于25mm时，其最小搭接长度应按相应数值乘以系数1．1取用。
b．对环氧树脂涂层的带肋钢筋，其最小搭接长度应按相应数值乘以系数1．25取用。
c．当在混凝土凝固过程中受力钢筋易受扰动时(如滑模施工)，其最小搭接长度应按相应数值乘以系数1．1取用。
d．对末端采用机械锚固措施的带肋钢筋，其最小搭接长度可按相应数值乘以系数0.7取用。
e．当带肋钢筋的混凝土保护层厚度大于搭接钢筋直径的3倍且配有箍筋时，其最小搭接长度可按相应数值乘以系数0.8取用。
f．对有抗震设防要求的结构构件，其受力钢筋的最小搭接长度对一二级抗震等级应按相应数值乘以系数1.15采用；对三级抗震等级应按相应数值乘以系数1.05采用。在任何情况下受拉钢筋的搭接长度不应小于300mm。
4)纵向受压钢筋搭接时。其最小搭接长度应根据规定确定相应数值后，乘以系数0.7
取用，在任何情况下受压钢筋的搭接长度不应小于200mm。
5．各受力钢筋之间的绑扎接头位置应按规程的有关规定相互错开。
8．受力钢筋的混凝土保护层厚度，应符合设计要求；当设计无具体要求时，不应小于受力钢筋直径，并应符合表3的规定。
9．安装钢筋时，配置的钢筋级别、直径、根数和间距均应符合设计要求。绑扎钢筋骨架，不得有变形、松脱和开焊。钢筋位置的允许偏差．应符合表3的规定。

表3 纵向受力钢筋的混凝土保护层最小厚度（mm)
环境
类别
板、墙、壳
粱
柱
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
一
20
15
15
30
25
25
30
30
30
二
a
-
20
20

30
30

30
30
b
-
25
20

35
30

35
30
三
-
30
25

40
35

40
35
注：①基础中纵向受力钢筋的混凝土保护层厚度不应小于40叫n，当无垫层时不应小于70mm。
②轻骨料混凝土的钢筋保护层厚度应符合国家现行标准《轻骨料混凝土结构设计规程》的规定。
③处于室内正常环境由工厂生产的预制构件．当混凝土强度等级不低于∞且施工质量有可靠保证时。其保护层厚度可按表中规定减少5mm,但预制构件中的预应力钢筋(包括冷拔低碳钢丝)的保护层厚度不应小于15mm；处于露天或室内高湿度环境的预制构件。
当表面另作水泥砂浆抹面层且有质量保证措施时，保护层厚度可按表中室内正常环境中构件的数值采用。
④钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm；预制的肋形板．其主肋的保护层厚度可按梁考虑。
⑤板、墙、壳中分布钢筋的保护层厚度不应小于10mm；梁柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
3、原材料
3.1质量标准
1．主控项目
(1)钢筋进场时。应按现行国家标准<钢筋混凝土用热轧带肋钢筋》GB 1499等的规定抽取试件作力学性能检验。其质量必须符合有关标准的规定。
检查数量：按进场的批次和产品的抽样检验方案确定。
检验方法：检查产品合格证、出厂检验报告和进场复验报告。
(2)对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时对一、二级抗震等级．检验所得的强度实测值应符合下列规定：
1)钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；
2)钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。
检查数量：按进场的批次和产品的抽样检验方案确定。
检验方法：检查进场复验报告。
(3)当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。
检验方法：检查化学成分等专项检验报告。
2．一般项目
钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
检查数量：进场时和使用前全数检查。
检验方法：观察。
3.2原材料进厂复试
取样方法及数量：
1．验收批
(1)钢筋混凝土用热轧带肋钢筋：钢筋应成批检查和验收，每批应由同一牌号、同一炉罐号，同一规格，同一交货状态的钢筋组成。每批重量不大于60t。公称容量不大于30t的冶炼炉冶炼的钢锭和连铸坯轧制的钢筋，允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批，但每批不多于6个炉罐号。各炉罐号含炭量之差不大于0.02%，含锰量之差不大于0.15%
(2)钢筋混凝土用热轧光圆钢筋、钢筋混凝土用余热处理钢筋：每批应由同厂、同炉号、同级别、同规格、同生产工艺，在同一时间进入同一施工现场，每批重量不大于60t的钢筋组成。
2.取样方法及数量
在外观和规格合格的钢筋中随机抽出2根，在每根的任意一端截去500mm。然后截取一根拉伸试验的试样和一根冷弯试验的试样，共四个试件。
3.3 钢筋原材料检验应符合规定。
4、钢筋加工
4.1 施工准备
1．材料
加工用的钢筋应有出厂合格证、已按规定做力学性能抽样复试和30%的见证检测。当加工过程中发生脆断等特殊情况，还需做化学成分检验。钢筋应无老锈及油污。
2．机具
钢筋调直机、钢筋切断机、钢筋弯曲机、钢筋扳手、钢筋剪断钳。
3．作业条件
(1)向操作人员进行技术交底。
(2)已作出钢筋制作加工表。
(3)钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作。加工好的钢筋要挂牌堆放整齐有序。
(4)施工中如需要钢筋代换时，必须充分了解设计意图和代换材料性能，严格遵守现
行钢筋混凝土设计规范的各种规定，并不得以等面积的高强度钢筋代换低强度的钢筋。钢
筋代换，必须征得甲方、设计单位同意，并办理书面变更文件后方可代换。
4.2 施工工艺
1．工艺流程
钢筋切断 → 钢筋弯曲成形
2.钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净，可结合冷拉工艺
除锈。
3.钢筋切断应根据钢筋型号、直径、长度和数量，长短搭配，先断长料后断短料，尽
量减少和缩短钢历短头，以节约钢材。
4.钢筋下料
钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋弯曲调整值和弯钩增加长度
等规定综合考虑。
表4 钢筋原材料检验批质量验收记录
工程名称

分项工程名称

验收部位

施工单位

项目经理

施工执行标准及编号
混凝土结构施工质量验收规范(GB 50204—2002)
专业工长

分包单位
1分包项目经理I
施工班组长

检控
项目
序号

质量验收规范的规定

施工单位检查评定记录

监理(建设)单位验收记录收记录
主
控
项
目
1
钢筋进场检验
第5.2.1条

2
抗震框架结构用钢筋
第5.2.2条

1)
抗拉强度与屈服强度比值
≥1.25

2)
屈服强度与强度标准值比值
≤1.3

3
钢筋脆断、性能不良等的检验
第5.2.3条

一般
项目
1
钢筋外观质量
第5.2.4条

施工单位检查评定结果
项目专业质量检查员： 年 月 日

监理(建设)单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
(1)直钢筋下料长度=构件长度一保护层厚度+弯钩增加长度。
(2)弯起钢筋下料长度=直段长度+斜弯长度一弯曲调整值+弯钩增加长度。
(3)箍筋下料长度=箍筋内周长+箍筋调整值+弯钩增加长度。
5．钢筋弯钩或弯曲
钢筋弯钩形式有3种，分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后，弯曲处内皮收缩、外皮延伸、轴线长度不变，弯曲处形成圆弧，弯起后尺寸大于下料尺寸，应考虑弯曲调整值。
4.3 质量标准
1．主控项目
(1)受力钢筋的弯钩和弯折应符合下列规定：
1)HPB235级钢筋末端应做1800弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直翻分长度不应小于钢筋直径的3倍。
2)当设计要求钢筋末端需做135。弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢角直径的4倍，弯钩的弯后平直部分长度应符合设计要求。
3)钢筋做不大于900的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
(2)除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯钩形式应符合设计要求；当设计无具体要求日应符合下列规定：
1)箍筋弯钩的弯弧内直径除应满足规程的规定外，尚应不小于受力钢筋直径。
2)箍筋弯钩的弯折角度：对一般结构，不应小于900；对有抗震等要求的结构，应为1350。
3)箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍，同时不得少于75mm。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
2．一般项目
(1)钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表5的规定。
检查数量：按每工作班同一类型钢筋，同一加工设备抽查不应少于3件。
检验方法：钢尺检查。
3．钢筋加工检验批质量应符合表5的规定。
表5 钢筋加工检验批质量验收记录表
单位（子单位）工程名称

分部(子分部)工程名称

验收部位

施工单位

项目经理

施工执行标准及编号

施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位
验收记录
主
控
项
目
1
力学性能试验
第5.2.1条

2
抗震用钢筋强度实测值
第5.2.2条

3
化学成分等专项检验
第5.2.3条

4
受力钢筋的弯钩和弯折
第5.3.1条

5
箍筋弯钩形式
第5.3.2条

—
般
项
目
1
外观质量
第5.2.4条

2
钢筋调直
第5.3.3条

3

钢筋加工
的形状、尺寸
受力钢筋顺长度方向
的净尺寸
±10

弯起钢筋的弯折位置
±20

箍筋内净尺寸
±5

施工单位检查评定结果

专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
4.4 成品保护
加工成型钢筋应按指定地点堆放，用垫木垫放整齐，防止钢筋变形，锈蚀、油污。
4.5 工程质量通病防治措施
1．箍筋不方正
矩形箍筋成型后，拐角不呈900，或两对角线长度不相等。钢筋弯钩平直长度不够，箍筋弯钩角度不符合要求。
原因：箍筋边长成型尺寸与图纸要求误差过大；没有严格控制弯曲角度；一次弯曲多个箍筋时没有逐根对齐。
措施：注意操作，使成型正确；当一次弯曲多个箍筋时，应在弯折处逐根对齐。
2．成型尺寸不准确
已成型的钢筋尺寸和弯曲角度不符合设计要求。
原因：下料不准确；画线方法不对或误差大；用手工弯曲时，扳距选择不当；角度控制没有采取保证措施。
措施：加强钢筋配料管理工作，预先确定各种形状钢筋下料长度调整值。根据钢筋弯制角度和钢筋直径确定好扳距大小。
为保证弯曲角度符合要求，在设备和工具不能自行达到准确角度的情况下，可在成型案上画出角度准线或采取钉扒钉做标志的措施。
3．已成型的钢筋变形
钢筋成型后外形准确，但在堆放或搬运过程中发现弯曲、歪斜、角度偏差。
原因：成型后．往地面摔得过重，或因地面不平，或与别的物体或钢筋碰撞成伤；堆放过高或支垫不当被压弯；搬运频繁，装卸“野蛮”。
措施：搬运、堆放要轻抬轻放，放置地点要平整，支垫应合理；尽量按施工需要运至现场并按使用先后堆放，以避免不必要的翻垛。
4．圆形钢筋直径不准
原因：圆形螺旋筋成型所得的直径尺寸与绑扎时拉开的螺距和钢筋原材料弹性性能有关，直径不准是由于没有很好的考虑这两点因素。
措施：应根据钢筋原材料实际性能和构件所要求的螺距大小预先确定卷筒的直径。当盘缠在圆筒上的钢筋放松时，螺旋筋就会往外弹出一些，拉开螺距后又会使直径略微缩小，其间差值应有计算确定。
5．钢筋代换后根数不能均分
同一编号的钢筋分几处配置，配料时进行规格代换后因根数变动，不能均分于几处。
原因：在钢筋材料表中，该号钢筋只写总根数，在钢筋进行代换时忽略了钢筋分几处布置的情况。
防治措施：在配料加工钢筋前进行钢筋代换计算时，要预先参看施工图，看该号钢筋是否分几处布置，如果是应按分根数考虑代换方案。
6．箍筋弯钩形式不对
箍筋末端未按规定不同的使用条件制成相应的弯钩形式。
原因：不熟悉箍筋使用条件，忽视规范规定的弯钩形式使用范围；配料任务多，各种弯钩形式取样混乱。
措施：熟悉各种弯钩的应用范围和相关规定，特别是对于斜弯钩，是用于有抗震要求和受扭的结构，在钢筋加工的配料过程中要注意图纸上的标注和说明。
四、质量标准
1．主控项目
(1)纵向受力钢筋的连接方式应符合设计要求。
检查数量：全数检查。
检验方法：观察。
检查数量：在同一检验批内，对梁、柱和独立基础。应抽查构件数量的10%，且不少于3件。
检验方法：观察钢尺检查。
(2)同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。
钢筋绑扎搭接接头连接区段的长度为1．3L1(L1为搭接长度)，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值[图5.4.5.2.(4)]。 同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定：
1)对梁类、板类构件，不宜大于25%。
2)对柱类构件。不宜大于50%。
3)当工程中确有必要增大接头面积百分率时，对梁类构件，不应大于50%；对其他构件，可根据实际情况放宽。
纵向受力钢筋绑扎搭接接头的最小搭接长度应符合规程中的规定。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件。
检验方法：观察。钢尺检查。
(3)在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：
1)箍筋直径不应小于搭接钢筋较大直径的O.25倍。
2)受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于lOOmm。
3)受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。

注：图中所示搭接接头同一连接区段内的搭接钢筋为两根,当各钢筋直径相同时，接头面积百分率为50%。
4)当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外lOOmm范围内各设置两个箍筋，其间距宜为50mm。
检查数量：在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构墙可按相邻轴线间高度5m左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面。
检验方法：钢尺检查。

五、钢筋安装
1. 施工准备
1．材料及主要机具
(1)钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需做化学成分检验。钢筋应无老锈及油污。
(2)铁丝：可采用20-22号铁丝(火烧丝)或镀锌铁丝(铅丝)。铁丝的切断长度要满足使用要求。
(3)控制混凝土保护层用的沙浆垫块、塑料卡、各种挂钩或撑杆等。
(4)工具：钢筋钩子，橇棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
2．作业条件
(1)施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放。并对锈蚀进行清理。
(2)核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。熟悉图纸，确定锣筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，做好技术交底工作。
(3)做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。
(4)根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。
(5)根据标高检查伸出搭接筋处的混凝土表面标高(柱顶)是否符合图纸要求，如有松散不买之处，要剔除并清理干净。
(6)模板安装完并办理预检，将模板内杂物清理干净。
(7)按要求搭好脚手架。
(8)根据设计图纸及工艺标准要求，向班组进行技术交底。
3. 施工工艺
4. 基础钢筋绑扎
(1)工艺流程．
划钢筋位置线→运钢筋到使用部位→绑柱钢筋→绑梁钢筋
2)划钢筋位零线，按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近基础模板这的那根钢筋离模板边为5mm，在底板上弹出钢筋位置线(包括基础梁钢筋位置线)。
1)工艺流程：
套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距线→绑箍筋
2)套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，如果柱子主筋采用光圆钢筋搭按时，角部弯钧应与模板呈450，中间钢筋的弯钩应与模板呈900角。
3)搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按规程规定采用。
4)画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线。
5)柱箍筋绑扎：
a．按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。
b．箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。
c．箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固，见下图。
d．有抗震要求的地区，柱箍筋端头应弯呈1350，平直部分长度不小于lOd(d为箍筋直径)且不小于75mm，见下图。如箍筋采用900搭接，搭接处应焊接，焊缝长度单面焊缝不小于5d。

e．柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见上图。当柱中纵向受力钢筋大于25mm时，应在搭接接头两个端面外lOOmm范围内各设置2个箍筋，间距50mm。
f.柱筋保护层厚度应符合规范要求，主筋外皮为25mm，垫块应绑在柱竖筋外皮上，间距一般1OOOmm(或用塑料卡卡在外竖筋上)。以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。
5 梁钢筋绑扎：
1)工艺流程：
a．模内绑扎：
划梁箍筋间距→放梁箍筋→→放梁底层纵筋并与箍筋固定→穿梁上层纵向架立筋
→按箍筋间距绑扎→封梁模
2)绑梁上部纵向筋的箍筋，宜用套扣法绑扎。
3)箍筋在叠合处的弯钧，在梁中应交错绑扎，箍筋弯钩为1350，平直部分长度为10d。
4)梁端第一个箍筋应设置在距离柱节点边缘50mm处。梁端与柱交接处箍筋应加密，其间距与加密区长度均要符合设计要求。
9)梁筋的搭接：采用绑扎接头。搭接长度要符合规程的规定。搭接长度未端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内HPB235级钢筋绑扎接头的末端应做弯钩，（HRB335、级钢筋可不做弯钩)，搭接处应在中心和两端扎牢。
10)梁柱接头处柱内箍筋的数量与间距，应按设计要求正确配置，不得任意减少。
6 成品保护
1．受力主筋，应设置钢筋支架，确保主筋不产生下压位移，并要个进行钢筋工程隐蔽验收。
注意对已绑扎好的钢筋骨架的保护，不乱踩乱拆，不粘油污，在施工中拆乱的骨架要认真修复，
保钢筋骨架中各种钢筋位置正确。
2．严禁随意割断钢筋。
3．绑扎钢筋时禁止碰动预埋件及洞口模板。
4．钢模板内面涂隔离剂时不要污染钢筋。
7 工程质量通病防治措施
1．骨架外形尺寸不准、歪；扣筋被踩向下位移
原因：多根钢筋端部未对齐，绑扎时个别钢筋偏离规定位置。
措施：绑扎时将钢筋端部对齐，防止钢筋绑扎偏斜或骨架扭曲。
2．柱钢筋位移
原因：固定钢筋的措施不可靠，在混凝土浇筑过程中被碰撞，偏离固定位置。
措施：柱主筋要固定绑扎牢固，确保位置准确。必要时可附加钢筋电焊牢，混凝土浇筑前、后应有专人检查修整。
3．受力筋保护层不符规定，露筋
原因：
(1)混凝土保护层垫块间距太大或脱落。
(2)钢筋绑扎骨架尺寸偏差大，局部接触模板。
(3)混凝土浇筑时，钢筋受碰撞位移。
表9 钢筋安装工程检验批质量验收记录表
单位(子单位)工程名称

分部(子分部)工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准及编号

施工质量验收规范的规定

施工单位检查评定记录

监理(建设)单
位验收记录
主
控
项
目
l
纵向受力钢筋的连接方式
第5.4.1条

2
机械连接和焊接接头的力学性能
第5.4.2条

3
受力钢筋的品种、级别、规格和数量
第5.5.1条

—
般
项
目

l
接头位置和数量
第5.4.3条

2
机械连接、焊接的外观质量
第5.4.4条

3
机械连接、焊接的接头百分率
第5.4.5条

4
绑扎搭接接头面积百分率和搭接长度
第5.4.6条

5
搭接长度范围内的箍筋
第5.4.7条

6

钢
筋
安
装
允
许
偏
差
绑扎钢
筋网
长、竟(啪)
±10

网眼尺寸(啪)
±20

绑扎钢
筋骨架
长(嘲1)
土lO

宽、高(舶n)
土5

受力
钢筋
间距(砌)
土lO

排距(mm)
±5

保护层厚度
(mm)
基础
±10

柱、粱
±5

板、墙、壳
±3

绑扎箍筋、横向钢筋问距(mm)
±20

钢筋弯起点位置(啪)
20

预埋件
中心点位置(mm)
5

水平高差(m)
十3.0

施工单位检查评定结果

专业工长(施工员)

施工班组长

项目专业质量检查员： 年 月 日
监理(建设)单位验收结论

专业监理工程师：
(建设单位项目专业技术负责人)
