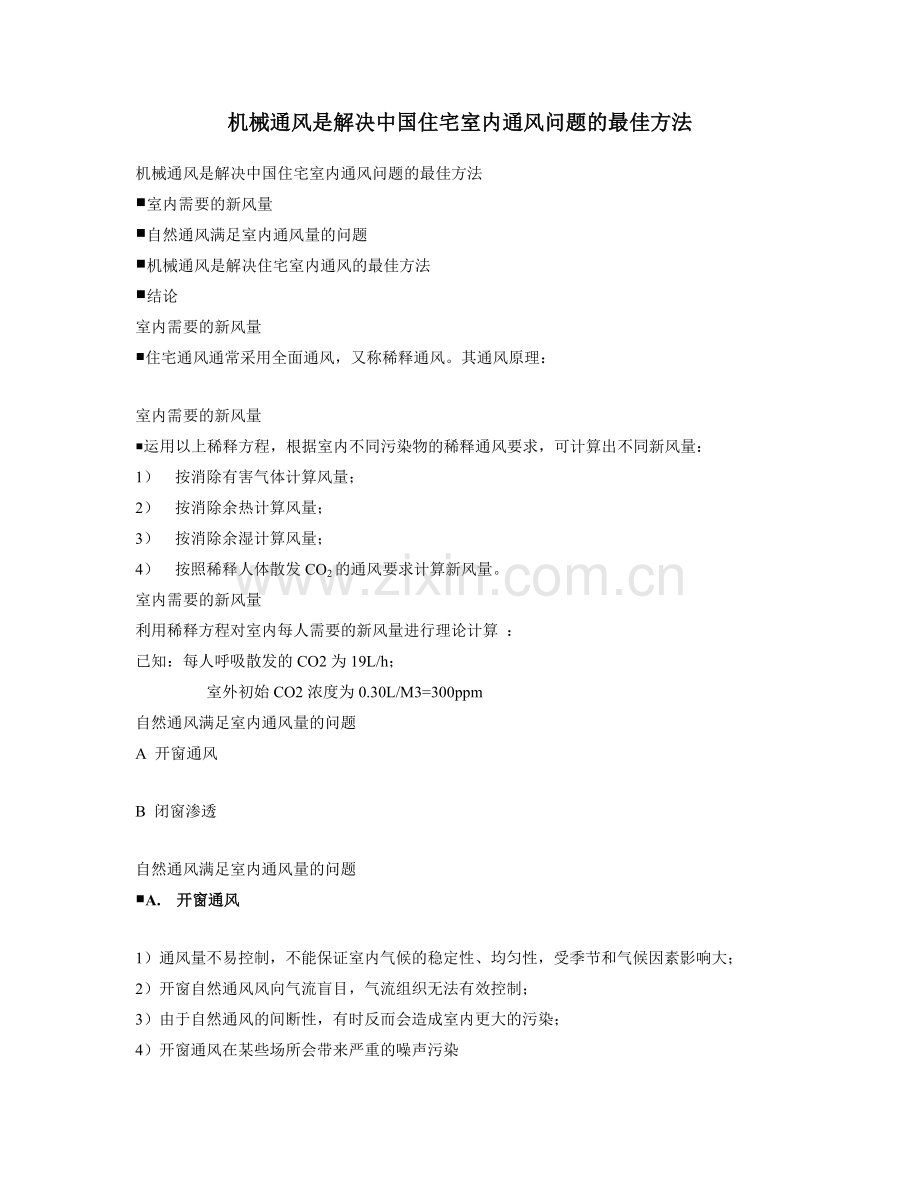

机械通风是解决中国住宅室内通风问题的最佳方法

机械通风是解决中国住宅室内通风问题的最佳方法
¡ 室内需要的新风量
¡ 自然通风满足室内通风量的问题
¡ 机械通风是解决住宅室内通风的最佳方法
¡ 结论
室内需要的新风量
¡ 住宅通风通常采用全面通风，又称稀释通风。其通风原理：

室内需要的新风量
¡ 运用以上稀释方程，根据室内不同污染物的稀释通风要求，可计算出不同新风量：
1） 按消除有害气体计算风量；
2） 按消除余热计算风量；
3） 按消除余湿计算风量；
4） 按照稀释人体散发CO2的通风要求计算新风量。
室内需要的新风量
利用稀释方程对室内每人需要的新风量进行理论计算 ：
已知：每人呼吸散发的CO2为19L/h；
室外初始CO2浓度为0.30L/M3=300ppm
自然通风满足室内通风量的问题
A 开窗通风

B 闭窗渗透

自然通风满足室内通风量的问题
¡ A. 开窗通风

1）通风量不易控制，不能保证室内气候的稳定性、均匀性，受季节和气候因素影响大；
2）开窗自然通风风向气流盲目，气流组织无法有效控制；
3）由于自然通风的间断性，有时反而会造成室内更大的污染；
4）开窗通风在某些场所会带来严重的噪声污染
自然通风满足室内通风量的问题
¡ 闭窗渗透

运用示踪气体浓度衰减法对北京和上海的15户民用住宅的33个房间的自然渗透换气次数进行了测试
自然通风满足室内通风量的问题
自然通风满足室内通风量的问题
自然通风满足室内通风量的问题
¡ 最大的换气次数不到0.5次/h，最小的换气次数只有0.09次/h。
自然通风满足室内通风量的问题
也有学者也对上海市10户入住时间在3年以内的住宅气密性进行了测试，最大的换气次数为0.558次/h，最小的换气次数为0.184次/h。换气次数在0.5次/h以下的住宅占测试对象的80％。

测试与调研结果说明了，门窗的密闭性越来越好，依靠热压、风压的门窗渗透实现室内通风换气已经不太现实。
机械通风是解决住宅室内通风的最佳方法
A. 机械通风原则

B. 机械通风系统模式

C. 机械通风系统排放形式

机械通风原则
a. 通风路径：使室外新鲜空气首先进入起居室、卧室等人员主要活动、休息场所，然后从厨房、卫生间排出到室外；
b. 通风量：既要保证厨房、卫生间使用时的通风量，又要满足人们日常生活需要的新风量；
c. 除了保证厨房、卫生间使用时的通风，还要保持全天24小时有组织地、定量地连续通风。

机械通风系统模式
a. 机械进风，机械排风
进、出口风量能根据不同的需要进行调节，但居室内可能会有管道穿过，需要局部吊顶等方式加以装饰。
机械通风系统模式

b. 机械进风，自然排风

风机抽取的空气从居室的进气口进入，污浊空气从浴厕排出，居室内成微正压。
但该系统可能存在新风在风管内被污染、在卧室等地方的送风速度有时会过大、送风均匀性不好等特点，室内容易实现通风死角。
机械通风系统模式

c. 自然进风，机械排风

依靠风机提供动力，通过排风管对房间主动排风造成负压，从而引进新风。
通风系统相对简单，新风不经过风管直接进入居室，气流组织较为合理。
该系统在欧洲比较常用，也称住宅负压通风系统。
机械通风系统排放形式
a. 独立排风管形式
节省了竖井风道占用的室内空间，户间相互影响小。

b. 顶部不设排风机，公用竖向排风道形式
易发生回流和泄流现象。

c. 顶部设排风机，公用竖向排风道形式
1）每户都在厨房或卫生间设置排风机，排风机出口接公用竖向排风道；
2）每户都不设置排风机，厨房和卫生间排风出口接公用竖向排风道。
机械通风系统 住宅一览表
序号
户 型
住 宅 地 址
测 试 项 目
1
一居室
北京市朝阳区安华里四区3号 东楼701
1.通风机通风量；
2.卧室通风空气龄；
3.卧室通风换气量。
2
二居室Ⅰ
北京市石景山海特花园45栋202室
1.通风机通风量；2.进、排风口通风量；
3.客厅、主卧、客卧通风空气龄；
4.客厅、主卧、客卧换气量。
3
二居室Ⅱ
上海市黄埔区大沽路中凯城市之光
1.通风机通风量；2. 进、排风口通风量；
3.客厅、主卧、客卧通风空气龄；
4.客厅、主卧、客卧换气量。
4
三居室Ⅰ
北京市海淀区田村畅茜园小区1号楼402
1.通风机通风量；2. 进、排风口通风量；
3.客厅、主卧、客卧及书房通风空气龄；
4.客厅、主卧、客卧及书房换气量。
5
三居室Ⅱ
上海市黄埔区大沽路中凯城市之光
1.通风机通风量；2. 进、排风口通风量；
3.客厅、主卧、客卧及书房通风空气龄；
4.客厅、主卧、客卧及书房换气量。

机械通风系统 住宅一览表
6
公寓Ⅰ
上海市普陀区澳门路万泰城市花园
1.通风机通风量；2. 进、排风口通风量；
3.客厅（上、下）、主卧、客卧通风空气龄；
4. 客厅（上、下）、主卧、客卧换气量。
7
公寓Ⅱ
上海市普陀区澳门路万泰城市花园
1.通风机通风量；2. 进、排风口通风量；
3.客厅、主卧及客卧Ⅰ、Ⅱ通风空气龄；
4.客厅、主卧及客卧Ⅰ、Ⅱ换气量。
8
别 墅
上海昆阳北路绿洲长岛别墅
1. 进、排风口通风量；
2.主卧及客卧Ⅰ、Ⅱ通风空气龄；
3.主卧及客卧Ⅰ、Ⅱ换气量。
9
三居室
北京市海淀区上地佳园14楼2单元402
室
1. 通风机通风量；2. 进风口通风量
3.运用示踪气体浓度衰减法测客卧通风空气龄。
10
一居室
北京市朝阳区安华里四区3号 东楼701
1.通风机通风量；2. 进、排风口（感湿）通风量；
3.卧室通风空气龄；4. 卧室换气量。

测试的结论分析
A 室外新风从客厅、卧室的进风口和窗户进入室内后，不断掺混污染物，空气的清洁程度不断下降，气流流动状态是比较合理。

B 空气质点自室外进入室内，多数质点到达同一截面（流动方向）上的时间近似相等，说明该气流流场比较均匀。

C 整个房间就像气流流通的风道，室内空气流动呈¡°活塞风¡±流态，流速小而均匀，接近于层流，除污能力很强。

D 客厅的通风效率均偏高，这是因为像客厅等大空间住宅更利于通风流场达到均匀状态。

结论
¡ 通过对国内住宅各种通风方式的研究可得知，住宅采用自然通风并不是改善室内空气品质的有效手段。自然通风会受到地域气候、住宅结构等多重因素的影响，通风气流组织无法有效控制，即使开窗也无法使住宅各房间获得稳定、均匀的有效通风量，各住宅的通风换气水平很不平均。

结论
¡ 真正能够改善室内空气品质还需要采用机械通风的有组织通风方式。住宅机械通风有很多种，但经研究发现，采用自然进机械排独立机械通风方式更符合我国国情，而且便于推广使用。该通风方式可以有组织地对住宅进行送风、排风，使得各房间获得稳定、有效的通风换气量。
